《自动控制原理》（经典部分）课程教案
授 课 时 间： 2007－2008学年第1学期
适用专业、班级： 自动化2005－1、2、3班
* * 人： ***
编 写 时 间： 2007 年 7 月
学习好资料 欢迎下载
授课学时：4学时
章节名称 第一章 绪 论
第一节 自动控制的基本原理与方式
第二节 自动控制系统示例
第三节 自动控制系统的分类
第四节 对自动控制系统的基本要求 备注
教学目的和要求 1、 了解自动控制的发展概况。
2、 掌握反馈控制系统的组成及原理。
3、 会根据实际控制系统绘制系统方框图。
4、 掌握控制系统性能的基本要求。
重 点
难 点 重点：开环控制和闭环控制的区别；反馈控制系统的组成及原理；控制系统性能的基本要求；根据实际控制系统绘制系统方框图。
难点：根据实际控制系统绘制系统方框图。
教学方法
教学手段 1、 教学方法：课堂讲授法为主；用精讲多问的方法突出重点，用分析举例的方法突破难点。
2、 教学手段：以传统的口述、粉笔加黑板的手段为主。
教学进程设计（含教学内容、教学设计、时间分配等） 一、 引入 （约3min）
从“自动化技术发展历史和应用”引入新课。
二、 教学进程设计
（一）自动控制的发展和应用 （约5min）
1、 应用：广泛应用于工业、农业、航空、航天、核反应等领域。
2、 发展
（1） 经典控制理论
（2） 现代控制理论
（二）自动控制的基本概念 （约42min）
1、 人工控制和自动控制：以水箱控制系统为例讲解
2、 基本概念：（举例）
电气工程及其自动化专业导论
电气工程及其自动化专业导论
引言：
电气工程及其自动化专业是工程学科中的一支重要学科，主要涉及电力系统、电机与电子技术、控制理论与应用等方面的知识。本文将从以下几个方面对电气工程及其自动化专业进行介绍和讨论。
第一章：电气工程概述
1.1 电气工程的定义和起源
1.2 电气工程的基本原理
1.3 电气工程的分类
第二章：电力系统
2.1 电力系统的组成与层次结构
2.2 电力系统运行与管理
2.3 电力系统的稳定性分析
2.4 电力系统的保护与自动化
第三章：电机与电子技术
3.1 电机原理与类型 3.2 电机的控制与调速
3.3 电子元器件与电路
3.4 电子技术在电气工程中的应用
第四章：控制理论与应用
4.1 控制系统的基本概念与分类
4.2 控制系统的数学模型与传递函数
4.3 控制系统的稳态与动态特性分析
4.4 控制系统的设计与调节
第五章：自动化技术与应用
5.1 自动化技术的发展历程
5.2 自动化系统的组成与层次结构
5.3 自动化技术在生产与工程中的应用
5.4 工业自动化系统的设计与实施
附件：
本文档附带的附件包括电气工程及其自动化专业相关的案例分析、电力系统模拟软件、电机控制实验报告等内容。这些附件旨在辅助读者更好地理解和应用本文所介绍的知识。 法律名词及注释：
1. 电力法：指规定电力行业活动有关法律的总称。
2. 电气安全法：规定了电气产品的安全性要求和检验检测标准等。
3. 电磁兼容法：规定了电气设备的电磁兼容性要求和测试方法等。

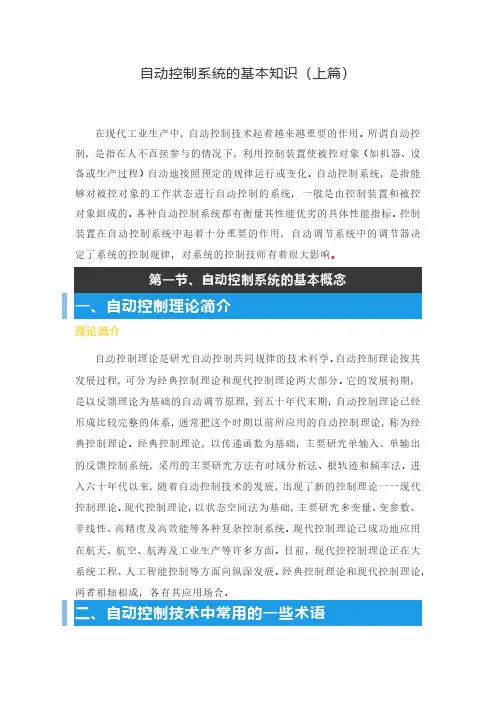

自动控制系统的基本知识（上篇）
