管道压损计算：

1. 管道中压损：

△pP=△fP+△tP+△eP

△pP：管道总压降，KPa

△fP：直管段压降，KPa

△tP：局部压降，KPa

△eP：标高变化压降，KPa

2. 雷诺数（气体在管道内的流动方程）

ududRe （）

:eR雷诺数；

:气体密度，Kg/m³（）

:u管道内气体的速度，m/s

:d管道直径，m

:动力粘度，Pa.s

:动力粘度，m²/s

气体的粘度随温度的增高而增大（液体的粘度随温度的增高而减小），与压力几乎没有关系。空气的粘度壳用下式计算：

2/36)273273(*380380*10*7580.1tt t：为气体温度

圆管内流动的下限雷诺数：2000Rec

直管段压降△22'pudLPif 其中摩擦系数应根据流动状态按下面公司计算。

(1) 在工程计算时：

2000Re时按流层计算;

沿程压损系数：Re64

金属管沿程压损系数：Re75

橡胶软管沿程压损系数：Re80

2000Re时按紊流进行计算：25.0Re3164.0

20,2nLPKPaD3. 直管段压降△022KudLPf 其中摩擦系数应根据流动状态按上面公式计算。:fP直管段压降，KPa

:摩擦系数

L:管道长度,m

:d管道直径，m

:气体密度，Kg/m³,C020时r=1.29

:u管道内气体的速度，m/s

:0K阻力附件系数，0K=1.15~1.20

4、管道管径与壁厚关系

（1）风管的壁厚

管壁应有合理的厚度，太薄钢性差,受负压吸力易变形；太厚则浪费钢材不经济。风管壁厚按下表取值:

（2）当含有熟料及磨损性强的矿物粉尘,且流速>15m/s时，风管壁厚适当加大。

（3）为防止大型风管的刚度变形，在其长度方向每隔2.5m增加一道加固圈，加固圈 可用宽50~80，厚度为5~8mm的扁钢制作。

（4）风管的法兰规格，螺栓孔径，数量等均应按表中给定尺寸确定。

5、管道阻力计算

（1） 阻力计算公式

风管系统阻力应为管道的摩擦阻力与局部阻力之和：

λ——圆管摩擦阻力系数；见表

L——风管长度，m；

D——风管直径，m； 管 径D(mm) 100～630 710～1000 1120～1700 1800～2650 2800～5600

管壁厚δ(mm) 3 4 5 6 8 风管壁厚度 表3

（3）

ξ——管件及变径点阻力系数，查工艺手册（下）14~18页；

υ——风管中流速，m/s；

ρ——空气密度，Kg/m3，20℃时r=1.29；

K0——阻力附加系数，K0=1.15~1.20；

（2）摩擦阻力系数λ计算

管道内摩擦阻力系数“λ”值与介质流动状态、雷诺数Re及管壁粗糙度κ等因素有关，对于钢板焊接的管道其摩擦系数λ计算如下：

① λ=1.42/(lg1.274×Q/υ×κ)2 （4）

λ----摩擦阻力系数，mm 见表5a、5b

Q-----管内气体流量，m3 /h;

υ-----管内气体流速，m/s;

Κ----管壁粗糙度，mm 一般取κ=0.1mm

Κ值 表4

管道类别 绝对粗糙度Κ/mm

新无缝或镀锌钢管 0.01-----0.05

轻度腐蚀的无缝钢管 0.2------0.3

重度腐蚀的无缝钢管 >0.5 (0.6--0.7)

② （5）

de---------当量直径，m

Κ---------管壁粗糙度，m

摩擦阻力系数“λ”值 表5a

管壁粗糙度 Κ=0.0002

当量直径（de） 0.1 0.2 0.3 0.4 0.5

摩擦阻力系数λ值 0.023 0.020 0.018 0.017 0.016

续表5a

管壁粗糙度 当量直径（de） 摩擦阻力系数λ值 管壁粗糙度 当量直径（de） 摩擦阻力系数λ值

Κ=0.0004 0.1 0.028 Κ=0.0004 0.9--1.0

0.016

0.2 0.023 1.5 0.015

0.3 0.021 2.0 0.014

0.4 0.020 2.5--3.0 0.013

0.5 0.019 3.5--4.0 0.012

0.6 0.018 4.5 0.0117

0.7--0.8 0.017 5.0 0.0115

管道有内衬的“λ”值 表5b

当量直径de(mm) 焊接的钢烟气管 焊接的钢煤粉管

<200 0.025 0.028

200---400 0.021 0.023

400---800 0.018 0.020

>800 0.015 0.017

（3）局部阻力系数“ξ”值

该系数指动压头单位的局部损失数，由于气流经各种管件（三通、弯头、变异管、阀门等）流向变换、冲击或流速变化引起的压力损失。清洁气体局部系数按表附录三选用，但带粉尘的局部阻力系数应加以修正，公式如下：

ξF=ξ0(1+κJ×μ) (6)

ξ0-----清洁气体局部阻力系数见表

ξF-----带粉尘的气体局部阻力系数；

κJ-----根据测试确定系数，取0.8--1.0；

μ------气体混合物浓度，kg/kg。

常用管件和阀件底局部阻力系数ζ值

4. 弯管压降计算：

合集下载

管道流体各段压力计算公式

管道流体各段压力计算公式

管道流体各段压力计算公式

在工程领域中，管道流体的压力计算是非常重要的一部分。管道流体的压力计算涉及到流体力学、热力学等多个学科的知识，而且在实际工程中也有着广泛的应用。本文将介绍管道流体各段压力的计算公式，希望能够帮助读者更好地理解和应用这些知识。

一、管道流体的基本理论。

在管道流体的压力计算中，需要用到一些基本的理论知识。首先是流体力学的基本方程，即质量守恒方程、动量守恒方程和能量守恒方程。这些方程描述了流体在管道中的运动规律，是进行压力计算的基础。

其次是流体的状态方程，即描述流体压力、密度和温度之间关系的方程。在管道流体的压力计算中，需要根据流体的状态方程来确定流体的性质参数，从而计算管道中各段的压力变化。

最后是管道流体的流动特性，包括雷诺数、摩擦阻力、管道阻力系数等。这些参数对于管道流体的压力计算有着重要的影响，需要在计算中进行考虑。

二、管道流体各段压力计算公式。

1. 管道流体的压力损失计算公式。

在管道中，流体由于摩擦阻力和管道弯头、阀门等装置的影响，会产生压力损失。对于流体在管道中的压力损失，可以用以下公式进行计算：

ΔP = f (L/D) (ρ V^2) / 2。

其中，ΔP为管道流体的压力损失，f为摩擦阻力系数，L为管道长度，D为管道直径，ρ为流体密度，V为流体流速。

2. 管道流体的压力降计算公式。 在管道流体的流动过程中，由于管道长度、管道截面积等因素的影响，流体的压力会产生降低。对于流体在管道中的压力降，可以用以下公式进行计算：

ΔP = ρ g h。

其中，ΔP为管道流体的压力降，ρ为流体密度，g为重力加速度，h为管道高度差。

3. 管道流体的压力计算公式。

在管道流体的压力计算中，需要考虑管道流体的压力损失和压力降，以及管道流体的流速、管道长度、管道直径等因素。综合考虑这些因素，可以用以下公式进行管道流体各段压力的计算：

P = P0 ΔP ΔP'。

空压机管道损耗计算

空压机管道损耗计算

空压机管道损耗计算

首先，计算空压机管道损耗需要考虑以下几个因素：

1. 管道长度和直径，管道长度和直径会影响空气在管道中的流速和压力损失。一般来说，较长的管道和较小直径的管道会导致更大的压力损失。

2. 弯头和阀门，管道中的弯头和阀门会引起流体的阻力，增加压力损失。因此，需要考虑这些附件对压力损失的影响。

3. 空气流量和压力，空气流量和压力的大小会直接影响管道的损耗，因此需要准确测量空气流量和压力参数。

接下来，可以使用以下公式来计算空压机管道损耗：

压力损失 = (ΔP L ρ) / (2 D γ)。

其中，ΔP为管道两端的压力差，L为管道长度，ρ为空气密度，D为管道直径，γ为流体的比重。

另外，还可以使用Darcy-Weisbach方程来计算管道摩擦压力损失：

ΔP = f (L/D) (V^2/2g)。

其中，f为摩擦阻力系数，L为管道长度，D为管道直径，V为流速，g为重力加速度。

综合考虑以上因素，可以通过以上公式进行空压机管道损耗的计算。在实际应用中，还需要考虑管道材质、流体温度等因素对损耗的影响，并进行综合评估和优化设计。希望以上信息能够帮助你进行空压机管道损耗的计算。

蒸汽管道管损计算公式

蒸汽管道管损计算公式

蒸汽管道管损计算公式

蒸汽管道在输送蒸汽的过程中，由于各种因素的影响，会存在能量的损失，这就涉及到蒸汽管道管损的计算。那咱就来好好唠唠这蒸汽管道管损的计算公式。

先来说说为啥要搞清楚这管损的计算。就拿我之前工作的一个工厂来说吧，那时候厂里新上了一套蒸汽供应系统，为了确保各个车间能稳定地用上足够压力和温度的蒸汽，就得精确算出管道中的能量损失。不然的话，有的车间机器因为蒸汽不足开不了工，有的车间又蒸汽太多浪费了，这可就麻烦大啦！

蒸汽管道管损的计算，主要考虑几个关键因素。首先是管道的材质，不同的材质，它的导热性能可不一样。比如说，不锈钢管和普通钢管，导热系数就有差别。这就好像冬天你穿羽绒服和穿薄外套的保暖效果不同一样。

然后就是管道的长度。这很好理解，管道越长，蒸汽在里面流动的路程就越长，损失的能量自然就越多。想象一下，你跑长跑，跑的距离越远，是不是就越累？蒸汽在长长的管道里跑也是这个道理。

还有管道的直径。直径大的管道，蒸汽流动阻力小，管损相对就小一些；直径小的管道，蒸汽挤在里面，阻力大，管损也就跟着上去了。

具体的计算公式呢，通常是这样的：管损 = 摩擦阻力损失 + 散热损失。 摩擦阻力损失可以用达西 - 韦斯巴赫公式来计算：$h_f =

f\frac{L}{D}\frac{v^2}{2g}$ 。这里的$f$ 是摩擦系数，$L$ 是管道长度，$D$ 是管道直径，$v$ 是蒸汽流速，$g$ 是重力加速度。

散热损失的计算就稍微复杂一点，要考虑管道周围的环境温度、保温材料的性能等等。一般来说，可以用这样的公式估算：$Q = 2\pi k

(T_s - T_a) \ln\frac{D_2}{D_1} / L$ ，其中$k$ 是保温材料的导热系数，$T_s$ 是蒸汽温度，$T_a$ 是环境温度，$D_2$ 是保温层外径，$D_1$ 是管道外径。

不过，在实际计算的时候，可不能生搬硬套公式，还得根据具体情况灵活调整。比如说，如果管道的安装环境比较特殊，像在高温或者潮湿的地方，那可能就得对一些参数进行修正。

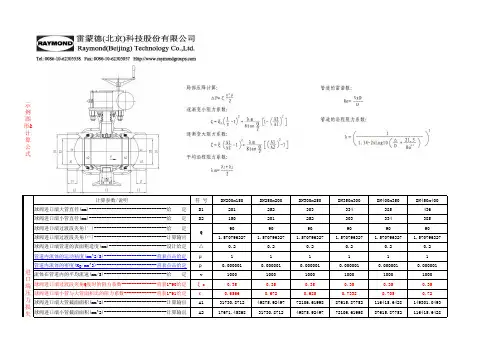

缩径球阀及管道压力损失计算
