▲铸钢件缺陷原因分析

铸造铸件常见缺陷原因与解决方法分析前言铸造工艺过程复杂，影响铸件质量的因素很多，往往由于原材料控制不严，工艺方案不合理，生产操作不当，管理制度不完善等原因，会使铸件产生各种铸造缺陷。

常见的铸件缺陷名称、特征和产生的原因，详见下表。

★ 常见铸件缺陷及产生原因★缺陷名称特征产生的主要原因气孔在铸件内部或表面有大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧，型砂透气性差；⑥浇注温度过低或浇注速度太快等缩孔与缩松缩孔多分布在铸件厚断面处，形状不规则，孔内粗糙①铸件结构设计不合理，如壁厚相差过大，厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格，收缩率过大，冒口太小或太少砂眼在铸件内部或表面有型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够，故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理，内浇口方向不对，金属液冲坏了砂型；④合箱时型腔或浇口内散砂未清理干净粘砂铸件表面粗糙，粘有一层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高，耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄夹砂铸件表面产生的金属片状突起物，在金属片状突起物与铸件之间夹有一层型砂①型砂热湿拉强度低，型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高，水分过多，水分烘干后型腔表面开裂；③浇注位置选择不当，型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高，浇注速度太慢铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时，上下砂箱错位；③上下砂箱错型未夹紧或上箱未加足够压铁，浇注时产生错箱冷隔铸件上有未完全融合的缝隙或洼坑，其交接处是圆滑的①浇注温度太低，合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道（含浇口杯）高度不够；⑥浇注时金属量不够，型腔未充满浇不足铸件未被浇满裂纹铸件开裂，开裂处金属表面有氧化膜①铸件结构设计不合理，壁厚相差太大，冷却不均匀；②砂型和型芯的退让性差，或春砂过紧；③落砂过早；④浇口位置不当，致使铸件各部分收缩不均匀★ 常见铸件缺陷及预防措施★序缺陷名称缺陷特征预防措施1 气孔在铸件内部、表面或近于表面处，有大小不等的光滑孔眼，形状有圆的、长的及不规则的，有单个的，也有聚集成片的。

铸钢件断裂原因
首先，设计不合理是铸钢件断裂的一个重要原因。

如果设计过于薄弱或者结构不合理，或者在设计过程中忽略了应力集中的问题，就会导致铸钢件在工作时承受过大的应力而发生断裂。

其次，材料质量差也是导致铸钢件断裂的原因之一、铸钢件由于内部含有各种杂质和夹杂物，使得其强度和韧性降低。

此外，材料的热处理也会影响到铸钢件的断裂性能。

如果热处理不当，会导致铸钢件内部组织不均匀，进而影响到其力学性能。

第三，工艺不当也是铸钢件断裂的一个原因。

铸钢件的制造过程包括模具设计、熔炼、浇注、冷却过程等多个环节。

如果任何一个环节不当，都有可能造成铸钢件的缺陷，进而导致断裂。

第四，使用条件不当也是导致铸钢件断裂的重要原因。

如果在使用过程中，忽视了对铸钢件的保养、维修和检查，或者超载、振动等因素的影响。

这些都会导致铸钢件在工作中承受过大的应力，最终导致断裂。

最后，环境因素也会对铸钢件的断裂性能产生一定的影响。

如温度变化、湿度、腐蚀介质等，都可能使铸钢件发生变形或腐蚀，从而影响其力学性能，最终导致断裂。

综上所述，铸钢件的断裂原因是多方面的，包括设计不合理、材料质量差、工艺不当、使用条件不当以及环境因素。

为了预防铸钢件的断裂问题，需要在每个环节都加强监控和管理，确保每个步骤都按照要求进行操作，以提高铸钢件的质量和可靠性。

铸件常见缺陷的产生原因及防止方法一、气孔(气泡、呛孔、气窝)特征:气孔是存在于铸件表面或内部的孔洞,呈圆形、椭圆形或不规则形,有时多个气孔组成一个气团,皮下一般呈梨形。

呛孔形状不规则,且表面粗糙,气窝是铸件表面凹进去一块,表面较平滑。

明孔外观检查就能发现,皮下气孔经机械加工后才能发现。

形成原因:1、模具预热温度太低,液体金属经过浇注系统时冷却太快。

2、模具排气设计不良,气体不能通畅排出。

3、涂料不好,本身排气性不佳,甚至本身挥发或分解出气体。

4、模具型腔表面有孔洞、凹坑,液体金属注入后孔洞、凹坑处气体迅速膨胀压缩液体金属,形成呛孔。

5、模具型腔表面锈蚀,且未清理干净。

6、原材料(砂芯)存放不当,使用前未经预热。

7、脱氧剂不佳,或用量不够或操作不当等。

防止方法:1、模具要充分预热,涂料(石墨)的粒度不宜太细,透气性要好。

2、使用倾斜浇注方式浇注。

3、原材料应存放在通风干燥处,使用时要预热。

4、选择脱氧效果较好的脱氧剂(镁)。

5、浇注温度不宜过高。

二、缩孔(缩松)特征:缩孔是铸件表面或内部存在的一种表面粗糙的孔,轻微缩孔是许多分散的小缩孔,即缩松,缩孔或缩松处晶粒粗大。

常发生在铸件内浇道附近、冒口根部、厚大部位,壁的厚薄转接处及具有大平面的厚薄处。

形成原因:1、模具工作温度控制未达到定向凝固要求。

2、涂料选择不当,不同部位涂料层厚度控制不好。

3、铸件在模具中的位置设计不当。

4、浇冒口设计未能达到起充分补缩的作用。

5、浇注温度过低或过高。

防治方法:1、提高磨具温度。

2、调整涂料层厚度,涂料喷洒要均匀,涂料脱落而补涂时不可形成局部涂料堆积现象。

3、对模具进行局部加热或用绝热材料局部保温。

4、热节处镶铜块,对局部进行激冷。

5、模具上设计散热片,或通过水等加速局部地区冷却速度,或在模具外喷水,喷雾。

6、用可拆缷激冷块,轮流安放在型腔内,避免连续生产时激冷块本身冷却不充分。

7、模具冒口上设计加压装置。

8、浇注系统设计要准确,选择适宜的浇注温度。

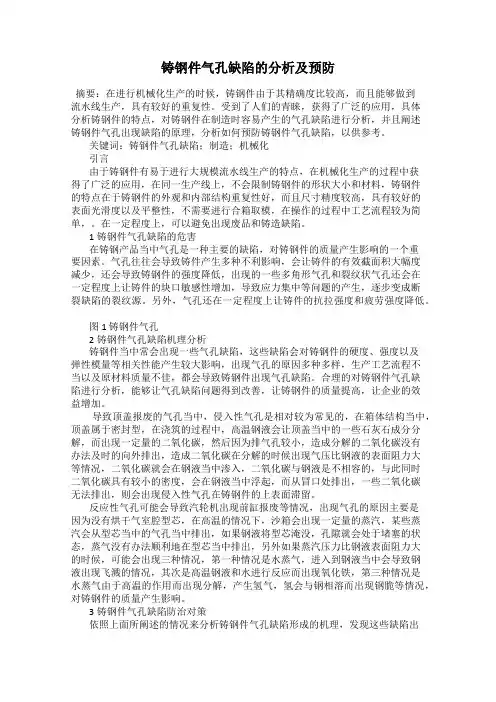

铸钢件气孔缺陷的分析及预防摘要：在进行机械化生产的时候，铸钢件由于其精确度比较高，而且能够做到流水线生产，具有较好的重复性。

受到了人们的青睐，获得了广泛的应用，具体分析铸钢件的特点，对铸钢件在制造时容易产生的气孔缺陷进行分析，并且阐述铸钢件气孔出现缺陷的原理，分析如何预防铸钢件气孔缺陷，以供参考。

关键词：铸钢件气孔缺陷；制造；机械化引言由于铸钢件有易于进行大规模流水线生产的特点，在机械化生产的过程中获得了广泛的应用，在同一生产线上，不会限制铸钢件的形状大小和材料，铸钢件的特点在于铸钢件的外观和内部结构重复性好，而且尺寸精度较高，具有较好的表面光滑度以及平整性，不需要进行合箱取模，在操作的过程中工艺流程较为简单，。

在一定程度上，可以避免出现废品和铸造缺陷。

1铸钢件气孔缺陷的危害在铸钢产品当中气孔是一种主要的缺陷，对铸钢件的质量产生影响的一个重要因素。

气孔往往会导致铸件产生多种不利影响，会让铸件的有效截面积大幅度减少，还会导致铸钢件的强度降低，出现的一些多角形气孔和裂纹状气孔还会在一定程度上让铸件的块口敏感性增加，导致应力集中等问题的产生，逐步变成断裂缺陷的裂纹源。

另外，气孔还在一定程度上让铸件的抗拉强度和疲劳强度降低。

图1 铸钢件气孔2铸钢件气孔缺陷机理分析铸钢件当中常会出现一些气孔缺陷，这些缺陷会对铸钢件的硬度、强度以及弹性模量等相关性能产生较大影响，出现气孔的原因多种多样，生产工艺流程不当以及原材料质量不佳，都会导致铸钢件出现气孔缺陷。

合理的对铸钢件气孔缺陷进行分析，能够让气孔缺陷问题得到改善，让铸钢件的质量提高，让企业的效益增加。

导致顶盖报废的气孔当中，侵入性气孔是相对较为常见的，在箱体结构当中，顶盖属于密封型，在浇筑的过程中，高温钢液会让顶盖当中的一些石灰石成分分解，而出现一定量的二氧化碳，然后因为排气孔较小，造成分解的二氧化碳没有办法及时的向外排出，造成二氧化碳在分解的时候出现气压比钢液的表面阻力大等情况，二氧化碳就会在钢液当中渗入，二氧化碳与钢液是不相容的，与此同时二氧化碳具有较小的密度，会在钢液当中浮起，而从冒口处排出，一些二氧化碳无法排出，则会出现侵入性气孔在铸钢件的上表面滞留。

铸件缺陷分析与防止铸件缺陷分析与防止内容提要§ 1 铸件尺寸超差1) 模料及制模工艺对铸件尺寸的影响2) 浇注条件对铸件尺寸的影响§ 2 铸件表面粗糙1) 影响熔模表面粗糙度的因素2) 影响型壳表面粗糙度的因素3) 其它影响表面粗糙度的因素§ 3 铸件表面缺陷1) 粘砂2) 夹砂、鼠尾和凹陷3) 斑纹4) 麻点5) 金属刺（毛刺）6) 金属珠（铁豆）4 孔洞类缺陷1) 气孔（集中气孔）2) 弥散型气孔3) 缩孔、缩松4) 缩陷§ 5 裂纹和变形1) 热裂、冷裂2) 铸件脆动和变形§ 6 其它缺陷1) 砂眼2) 渣孔3) 冷隔、浇不到4) 跑火§ 1、铸件质量超差1、模料及制模工艺对铸件尺寸的影响熔模尺寸偏差主要由于制模工艺不稳定而造成的，如合型力大小、压蜡温度（压蜡温度越高，熔模线收缩率越大）、压注压力（压注压力越大，熔模线收缩率越小）、保压时间（保压时间越长其收缩越小）、压型温度（压型温度越高，线收缩也越大）、开型时间、冷却方式、室温等因素波动而造成熔模尺寸偏差。

2、制壳材料及工艺对铸件尺寸的影响型壳热膨胀影响着铸件尺寸。

而型壳热膨胀又和制壳材料及工艺有关。

3、浇注条件对铸件尺寸的影响浇注时型壳温度、金属液浇注温度、铸件在型壳中的位置等均会影响铸件尺寸级配粉是按照一定要求配制的粒度分布合理的粉。

该种粉粒度有粗、有细，分布分散，平均粒径适中，能使涂料在高粉液比条件下，仍具有适宜的粘度和良好的流动性。

3、影响金属液精确复型的因素（1）型壳温度对金属液复型的因素（2）浇注温度对金属液复型的因素金属液复印型壳工作表面细节的能力，即充型能力；在此简称为“复型”能力。

为使金属液能精确复型，就必须有足够高的型壳温度和金属液浇注温度，并保证金属液有足够的压力头。

提高型壳温度对改善金属液流动能力、复型能力均有良好效果，故型壳温度是应当予以重视的因素。

熔模铸造铸钢件用硅溶胶型壳，其焙烧温度达1150-1175℃，型壳出炉后迅速浇注，使铸件轮廓清晰，表面粗糙度低。

常见铸造缺陷产生的原因及防止方法铸件缺陷种类繁多,产生缺陷的原因也十分复杂.它不仅与铸型工艺有关,而且还与铸造合金的性制、合金的熔炼、造型材料的性能等一系列因素有关.因此,分析铸件缺陷产生的原因时,要从具体情况出发,根据缺陷的特征、位置、采用的工艺和所用型砂等因素,进行综合分析,然后采取相应的技术措施,防止和消除缺陷.一、浇不到1、特征铸件局部有残缺、常出现在薄壁部位、离浇道最远部位或铸件上部.残缺的边角圆滑光亮不粘砂.2、产生原因1 浇注温度低、浇注速度太慢或断续浇注；2 横浇道、内浇道截面积小；3 铁水成分中碳、硅含量过低；4 型砂中水分、煤粉含量过多,发气量大,或含泥量太高,透气性不良；5 上砂型高度不够,铁水压力不足.3、防止方法1 提高浇注温度、加快浇注速度,防止断续浇注；2 加大横浇道和内浇道的截面积；3 调整炉后配料,适当提高碳、硅含量；4 铸型中加强排气,减少型砂中的煤粉,有机物加入量；5 增加上砂箱高度.二、未浇满1、特征铸件上部残缺,直浇道中铁水的水平面与铸件的铁水水平面相平,边部略呈圆形.2、产生原因1 浇包中铁水量不够；2 浇道狭小,浇注速度又过快,当铁水从浇口杯外溢时,操作者误认为铸型已经充满,停浇过早.3、防止方法1 正确估计浇包中的铁水量；2 对浇道狭小的铸型,适当放慢浇注速度,保证铸型充满.三、损伤1、特征铸件损伤断缺.2、产生原因1 铸件落砂过于剧烈,或在搬运过程中铸件受到冲撞而损坏；2 滚筒清理时,铸件装料不当,铸件的薄弱部分在翻滚时被碰断；3 冒口、冒口颈截面尺寸过大；冒口颈没有做出敲断面凹槽.或敲除浇冒口的方法不正确,使铸件本体损伤缺肉.3、防止方法1 铸件在落砂清理和搬运时,注意避免各种形式的过度冲撞、振击,避免不合理的丢放；2 滚筒清理时严格按工艺规程和要求进行操作；3 修改冒口和冒口颈尺寸,做出冒口颈敲断面,正确掌握打浇冒口的方向.四、粘砂和表面粗糙1、特征粘砂是一种铸件表面缺陷,表现为铸件表面粘附着难以清除的砂粒；如铸件经清除砂粒后出现凹凸不平的不光滑表面,称表面粗糙.2、产生原因1 砂粒太粗、砂型紧实度不够；2 型砂中水分太高,使型砂不易紧实；3 浇注速度太快、压力过大、温度过高；4 型砂中煤粉太少；5 模板烘温过高,导致表面型砂干枯；或模板烘温过低,型砂粘附在模板上.3、防止方法1 在透气性足够的情况下,使用较细原砂,并适当提高型砂紧实度；2 保证型砂中稳定的有效煤粉含量；3 严格控制砂水分；4 改进浇注系统,改进浇注操作、降低浇注温度；5 控制模板烘烤温度,一般与型砂温度相等或略高.五、砂眼1、特征在铸件内部或表面充塞有型砂的孔眼.2、产生原因1 型砂表面强度不够；2 模样上无圆角或拔模斜度小导致钩砂、铸型损坏后没修理或没修理好就合箱；3 砂型在浇注前放置时间过长,风干后表面强度降低；4 铸型在合箱时或搬运过程中损坏；5 合箱时型内浮砂未清除干净,合箱后浇口杯没盖好,碎砂掉进铸型.3、防止方法1 提高型砂中粘士含量、及时补加新砂,提高型砂表面强度；2 模样光洁度要高,并合理做出拔模斜度和铸造圆角.损坏的铸型要修好后再合箱；3 缩短浇注前砂型的放置时间；4 合箱或搬运铸型时要小心,避免损坏或掉入砂型腔砂粒；5 合箱前清除型内浮砂,并盖好浇口.六、披缝和胀砂1、特征披缝常出现在铸件分型面处,是垂直于铸件表面,且厚薄不均匀的薄片状金属突起物. 胀砂是铸件内、外表面局部胀大,形成不规则的瘤状金属突起物.2、产生原因1 紧实度不够或不匀；2 面砂强度不够、或型砂水分过高；3 液态金属压头过大、浇注速度太快.3、防止方法1 提高铸型紧实度、避免局部过松；2 调整混砂工艺、控制水分,提高型砂强度；3 降低液态金属的压头、降低浇注速度.七、抬箱1、特征铸件在分型面处有大面积的披缝,使铸型外形尺寸发生变化.抬箱过大,造成跑火——铁水自分型面外溢,严重时造成浇不足缺陷.2、产生原因1 砂箱未紧固、压铁质量不够或去除压铁过早；2 浇注过快,冲击力过大；3 模板翅曲.3、防止方法1 增加压铁重量,特铁水凝固后再去除压铁；2 降低浇包位置,降低浇注速度；3 修正模板.八、掉砂1、特征铸件表面上出现的块状金属突起物,其外形与掉落的砂块很相似.在铸件其它部位,则往往出现砂眼或残缺.2、产生原因1 模样上有深而小的凹槽,同于结构特征或拔模斜度小,起模时将砂型带坏或震裂；2 紧实度不匀,铸型局部强度不足；3 合箱、搬运铸型时,不小心使铸型局部砂块掉落.3、防止方法1 模样拔模斜度要合适、表面光洁；2 铸型紧实度高且均匀；3 合箱、搬运过程中,操作小心.九、错型错箱1、特征铸件的一部分与另一部分在分型面的接缝处错开,发生相对位移,使铸件外形与图纸不相符合.2、产生原因1 模样制作不良,上下模没有对准或模样变形；2 砂箱或模板定位不准确,或定位销松动；3 挤压造型机上零件磨损,例如正压板下衬板、反压板轴承的磨损等；4 浇注时用的套箱变形,搬运、围箱时不注意,使上下铸型发生位移.3、防止方法1 加强模板的检查和修理；定2 经常检查砂箱、模板的定位销及销孔、并合理地安装；3 检查挤压造型机的有关零件,及时调整,磨损大的要更换；4 定期对套箱整形.脱箱后的铸型在搬运时要小心.在面浇注的砂型,应该做一排砂型围一排.十、灰口和麻点1、特征铸件断口呈灰黑色或出现黑色小点,中心部位较多,边部较少,金相观察可见到片状石墨.2、产生原因1 铁水化学成分不合要求,碳、硅含量过高；2 炉前孕育的铋加入浇包内过早或过迟,或是铋量不足.3、防止方法1 正确选择化学成分,合理配料,使铁水中碳、硅量在规定范围内；2 增加铋的加入量并严格炉前孕育工艺.十一、裂纹热裂、冷裂1、特征铸件外部或内部有穿透或不穿透的裂纹.热裂时带有暗色或黑色的氧化表面断口外形曲折.冷裂是较干净的脆性裂纹,断口较平,具有金属光泽或轻微的氧化色泽.2、产生原因1 铁水中碳、硅含苞欲放量过低,含硫量过高；2 浇注温度过高；3 冒口颈过大、过短,造成局部过热严重,或重口太小,补缩不好；4 铸件在清理、运输过程中,受冲击过大.3、防止方法1 控制铁水化学成分在规定的范围内；2 降低浇注温度；3 合理设计冒口系统；4 铸件在清理、运输过程中避免过度冲击.十二、气孔1、特征气孔的孔壁光滑明亮,形状有圆形、梨形和针状,孔的尺寸有大有小,产生在铸件表面或内部.铸件内部的气孔在敲碎后或机械加工时才能被发现.2、产生原因1 小炉料潮湿、锈蚀严重或带有油污,使铁水含气量太多、氧化严重；2 出铁孔、出铁槽、炉衬、浇包衬未洪干；3 浇注温度较低,使气体来不及上浮和逸出；4 炉料中含铝量较高,易造成氢气孔；5 砂型透气性不好、型砂水分高、含煤粉或有机物较多,使浇注时产生大量气体且不易排出.3、防止方法1 炉料要妥善管理,表面要清洁；2 炉缸、前炉、出铁口、出铁槽、浇包必须烘干；3 提高浇注温度；4 不使用铝量过高的废钢；5 适当降低型砂的水分、控制煤粉加入量,扎通气孔等.十三、缩松、疏松1、特征分散、细小的缩孔,带有树枝关结晶的称缩松,比缩松更细小的称疏松.常出现在热世部位.2、产生原因1 铁水中碳、硅含量过低,收缩大；2 浇注速度太快、浇注温度过高,使得液态收缩大；3 浇注系统、冒口设计不当,无法实现顺序凝固；4 冒口太小,补缩不充分.3、防止方法1 控制铁水的化学成分在规定范围内；2 降低浇注速度和浇注温度；3 改进浇冒口系统,利用顺序凝固；4 加大冒口体积,保证充分补缩.十四、反白口1、特征铸件断口内部出现白口组织,边缘部分出现灰口.2、产生原因1 碳、硅含量较高的铁水,含氢量过高；2 炉料中带入的铬等白口形成元素过多；3 元素偏析严重；3、防止方法1 控制化学成分、碳、硅含量不宜过高；2 炉衬、包衬要烘干；型砂水分不宜过高；3 加强炉料管理,减少带入白口化元素.。

废钢铸造生产中常见缺陷铸件案例与出现原因分析！用废钢+回炉料+生铁+增碳剂来生产铸铁，工艺控制不当的话，总会出现这样那样的问题。

接下来，我们了解一下废钢生产中的常见问题。

首先，我们来看原材料。

原材料使用不当，是造成废钢铸造废品率居高不下的原因之一。

废钢原料，杂而不齐，各种各样的钢、铁、合金都有可能进入废钢堆中。

这就增加而了原材料的不稳定性。

一、下面这种料，质量相对稳定，杂质少，但价格也非常高。

用这种料，成本是铸造厂要考虑的问题。

压块，压块价格便宜，稳定性差。

里面的夹杂物多角钢、管类废钢，杂、乱，尤其是管类，生产中容易喷火，烧伤炉前工作人员。

冷轧板压块，这类压块体积较大，较小的炉子用不了。

价格中等偏上。

废钢铸造生产，有其特有缺陷问题。

这类问题需要技术人员熟记于心，并掌握其规律。

一、使用废钢进行铸造生产，铁水容易发生因自我补缩不足而造成缩孔、冷隔，浇不足，铁水流动性差等问题。

使用废钢熔炼出来的铁水与冲天炉相比，流动性差，这是为什么呢？原因一，钢材生产对硫磷的控制非常严苛。

其含量也非常低。

硫和磷虽然是铸铁有害元素，但是过低的硫、磷会使铁水流动性变差。

原因二，由于废钢收集过程中，会夹杂进来合金，有些合金是铸铁硬化元素，有些合金会使铁水流动性变差。

如果不能掌握各种金属元素对铸铁的化学反应，在生产中就难以避免因金属元素裹入造成的铁水流动差的问题。

铁水流动差，随之而来就造成冷隔、缺肉、白口，铸件过硬等问题。

二、化学成分配比不当造成的加工不动缺陷废钢铸造生产中，铸件硬，加工困难，加工不动是常见的，也是异常让铸造厂头疼的问题。

一旦解决不好这个问题，将会迫使铸造厂放弃废钢铸造技术。

造成铸件加工不动的原因，也是多种多样，归纳起来，不外乎这几大类，一，化学成分配比不正确，二铁水中裹入了硬化相元素。

三，浇注系统设计有缺陷，造成铁水流速低。

怎样解决这种种的问题呢，今天咱们建一个群，大家进来，一起探讨，群的二维码在文章结尾，具体问题，具体讨论。

铸造件问题原因及措施铸件缺陷铸件表面的砂孔和渣孔通常合称为“砂眼”。

翻砂过程中，气体或杂质在铸件内部或表面形成的小孔，是铸件的一种缺陷。

例：铸件外轮廓精加工后，不得有气孔等铸造缺陷。

砂(渣)眼在铸件表面上出现分布不均匀的小空洞，通常呈现不规整，深浅不一且内部较不光洁，无冷口现象。

它主要是由于铁水不干净，浇注时夹渣混入，滤渣片下放时铲砂。

铸型中残余小砂粒随铁水冲入型腔。

合模时，铸型之间或铸型与砂芯之间挤压造成砂粒脱落。

铸型砂性能不良(如：水分低，强度低等)方案设计时入水太快易造成冲砂。

矚慫润厲钐瘗睞枥庑赖。

铸造砂眼产生的原因主要原因：1：型腔内沙粒没清净。

2：浇注前从浇道或冒口等开放处侵入了沙粒。

3：砂型强度不够，受外力作用引起脱落。

4：浇注不连续或浇注速度太慢导致型腔内沙粒不能顺利漂浮到冒口上，而滞留在温度较低的地方。

5：温度太高、浇注速度太快冲刷浇道卷入沙粒。

聞創沟燴鐺險爱氇谴净。

砂型铸造中为什么会出现多肉或缺肉1、当型腔中某一部位的型砂由于各种原因而脱落时，便会留下一个凹坑，当金属液充满型腔时，凹坑就变成了一块凸出的多肉。

砂眼与多肉是一对相辅相成的缺陷。

当铸型掉砂时，掉砂的地方便形成多肉，掉下的砂则形成砂眼或缺肉。

残骛楼諍锩瀨濟溆塹籟。

2、多肉的另一种可能是涨箱；砂眼与掉下的砂没有明确关系铸造黑皮在钢铁铸件外表面形成的一层氧化皮，俗称黑皮。

可以采用喷砂的方法去除，当然也可以用机加工手段去除，不方便的地方可以用酸洗的方法去除。

有这层氧化皮后，由于这层氧化皮可能脱落，外观变得不好看，不易采取油漆电镀等防腐措施，如果浸在液体中使液体出现杂质。

应该讲没有多少正面作用。

酽锕极額閉镇桧猪訣锥。

1、提高浇铸温度，采用保温冐口，铁水防氧化保护。

适当增加加工余量2、有可能是加工时刀具磨损过度导致刀具和零件产生摩擦产生的。

请检查更换刀具。

3、适当增加加工余量1常见的铸造缺陷有哪些形成的原因及解决办法一、气孔形成原因：1.液体金属浇注时被卷入的气体在合金液凝固后以气孔的形式存在于铸件中2.金属与铸型反应后在铸件表皮下生成的皮下气孔3.合金液中的夹渣或氧化皮上附着的气体被混入合金液后形成气孔解决方法及修补1.浇注时防止空气卷入2.合金液在进入型腔前先经过滤网以去除合金液中的夹渣、氧化皮和气泡3.更换铸型材料或加涂料层防止合金液与铸型发生反应4.在允许补焊部位将缺陷清理干净后进行补焊二、疏松形成原因1.合金液除气不干净形成疏松2.最后凝固部位不缩不足3.铸型局部过热、水分过多、排气不良解决方法及修补1.保持合理的凝固顺序和补缩2.炉料静洁3.在疏松部位放置冷铁4.在允许补焊的部位可将缺陷部位清理干净后补焊三、夹杂形成原因1.外来物混入液体合金并浇注人铸型2.精炼效果不良3.铸型内腔表面的外来物或造型材料剥落解决方法及修补1.仔细精炼并注意扒查2.熔炼工具涂料层应附着牢固3.浇注系统及型腔应清理干净4.炉料应保持清洁5.表面夹杂可打磨去除，必要时可进行补焊四、夹渣形成原因1.精炼变质处理后除渣不干净2.精炼变质后静置时间不够3.浇注系统不合理，二次氧化皮卷入合金液中2.4精炼后合金液搅动或被污染解决方法及修补1.严格执行精炼变质浇注工艺要求2.浇注时应使金属液平稳地注入铸型3.炉料应保持清洁，回炉料处理及使用应严格遵守工艺规程五、裂纹形成原因1.铸件各部分冷却不均匀2.铸件凝固和冷却过程受到外界阻力而不能自由收缩，内应力超过合金强度而产生裂纹解决方法及修补1.尽可能保持顺序凝固或同时凝固，减少内应力2.细化合金组织3.选择适宜的浇注温度4.增加铸型的退让性六、偏析形成原因合金凝固时析出相与液相所含溶质浓度不同，多数情况液相溶质富集而又来不及扩散而使先后凝固部分的化学成分不均匀解决方法1.熔炼过程中加强搅拌并适当的静置2.适当增加凝固冷却速度七、成分超差形成原因1.中间合金或预制合金成分不均匀或成分分析误差过大2.炉料计算或配料称量错误3.熔炼操作失当，易氧化元素烧损过大4.熔炼搅拌不均匀、易偏析元素分布不均匀解决方法1.炉前分析成分不合格时可适当进行调整2.最终检验不合格时可会同设计使用部门协商处理八、针孔形成原因合金在液体状态下溶解的气体(主要为氢)，在合金凝固过程中自合金中析出而形成的均布形成的孔洞解决方法及修补1.合金液体状态下彻底精炼除气2.在凝固过程中加大凝固速度防止溶解的气体自合金中析出3.3铸件在压力下凝固，防止合金溶解的气体析出4.炉料、辅助材料及工具应干燥彈贸摄尔霁毙攬砖卤庑。
