铸钢件生产工序作业指导书1. 介绍本文档旨在提供铸钢件生产工序的详细作业指导。
通过本指导书，操作人员可以了解铸钢件生产工序的相关要求，正确执行工序，确保生产的安全性和质量。
2. 工序流程2.1 前期准备在执行铸钢件生产工序之前，需要进行一些前期准备工作，包括： - 准备所需的铸造模具和其他加工辅助工具； - 检查模具是否完好，如有损坏需要及时修复或更换； - 准备所需的原材料，确保其质量符合要求； - 确认所需的铸钢件的规格和要求； - 确定所需的工艺参数和工序顺序； - 检查相关设备和机器的正常运行状态。
2.2 模具准备在进行铸钢件生产工序之前，需要先准备好铸造模具。
模具准备的具体步骤如下： - 清洁模具，确保其表面干净无杂质； - 涂敷模具专用的防粘涂料，以防止铸钢料粘在模具上； - 安装模具，在安装过程中应注意模具的定位和固定，确保模具的稳定； - 检查模具是否完整，并进行调整和修复。
2.3 铸钢件生产铸钢件生产的具体步骤如下：- 准备合适的熔炉和熔炼设备，确保其正常运行；- 将合适的原材料投入熔炉中，并控制熔炼温度和熔炼时间； - 对熔炼后的钢液进行脱氧、脱硫等后处理工序； - 将熔炼后的钢液倒入铸造模具中，注意倒注速度和倒注姿态； - 等待铸造模具中的钢液冷却凝固成型； - 将铸造模具拆卸，取出冷却凝固的铸钢件； - 进行必要的后处理工序，如修整、砂磨等； - 对铸钢件进行质量检查，并记录相关数据。
2.4 仪器设备的操作与维护在铸钢件生产工序中，操作人员需要根据工艺要求正确使用和操作各种仪器设备。
操作人员需要掌握以下几点： - 熔炼设备的正确使用和控制参数的调整； - 模具的正确安装和拆卸方法； - 后处理设备的正确使用，如修整工具、砂磨设备等；- 工艺参数的调整和记录； - 设备的日常维护和保养。
3. 安全事项在进行铸钢件生产工序时，操作人员需要牢记以下安全事项： - 穿戴个人防护装备，如安全帽、安全鞋等； - 操作人员必须经过相关培训，并获得相关证书； -操作人员必须严格按照工艺要求执行工序； - 遵守操作规程，严禁违章操作； - 注意设备的运行状态，如有异常及时报告； - 注意操作环境的清洁和整洁，确保操作安全； - 注意铸造模具的高温，使用隔热手套进行操作。

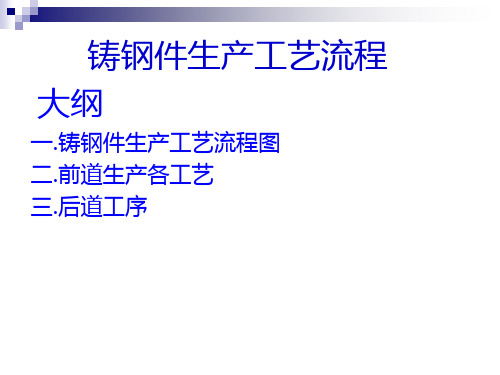

铸钢件生产工艺流程
朋友！今天跟您唠唠铸钢件生产这档子事儿。
咱先说说这铸钢件生产啊，那可真是个技术活！我刚入行的时候，哇，简直一头雾水，啥都不懂！
先说这原材料准备吧，就跟做饭得先买菜似的。
咱得选好钢料，这可不能马虎，要是选差了，后面全白搭！我记得有一次，我好像选错了料，唉，那批货可砸手里啦！不过吃一堑长一智，从那以后我可学精了。
然后就是熔炼环节，那炉子一开，呼呼的火，温度高得吓人！这时候可得盯紧喽，不然一不小心就容易出岔子。
造型这步也重要得很呐！我跟您说，有一回我们造型的时候，那模具出了点问题，可把我们急坏了！
浇注的时候，那钢水哗哗地流，就跟瀑布似的，可壮观啦！不过这时候可不能光顾着看，得注意控制速度和温度。
说到这，我突然想起个事儿，之前有个同行，浇注的时候没弄好，结果铸出来的钢件全是次品，损失惨重啊！
铸完了还没完，后面还有清理、热处理啥的。
这清理就跟给人洗澡似的，得把脏东西都弄干净。
热处理呢，就好比给钢件“健身”，让它更结实耐用。
我在这行干了 20 多年啦，中间犯过不少错，也学到了不少东西。
这工艺啊，也是不断在进步，以前觉得难的，现在可能都不算啥了。
就像现在流行的那些新技术，我有时候都还搞不太明白呢，还得继续学习。
不知道您听我这么一说，心里有没有点谱啦？要是您有啥想法，赶紧跟我交流交流！我这又扯远啦，反正大概就是这么个流程，您自个儿琢磨琢磨！。
大型铸钢件的生产流程一、原材料准备大型铸钢件的生产流程首先需要准备合适的原材料，一般采用高质量的铸造钢材作为基础材料。
这些原材料需要经过严格的检验和筛选，确保其质量符合要求。
二、模具制造接下来，根据大型铸钢件的设计图纸，制造适用于铸造的模具。
模具的制造需要考虑到铸件的形状、尺寸和结构特点，同时还要保证模具的材质和加工工艺能够满足铸造的需求。
三、熔炼和浇注在模具制造完成后，进行熔炼和浇注工艺。
首先，将预先准备好的铸造钢材放入炉内进行熔炼，通过高温加热使其达到熔点。
然后，将熔化的钢液倒入模具中，待其冷却凝固后，得到初步成型的铸钢件。
四、去除模具和修整当铸钢件冷却后，需要将模具从铸钢件上移除。
这一步骤通常需要使用专门的工具和设备，以确保模具的完整性和铸钢件的表面质量。
同时，还需要对铸钢件进行修整，去除可能存在的毛刺、气孔和缺陷，使其达到设计要求。
五、热处理和机械加工铸钢件经过修整后，需要进行热处理和机械加工。
热处理的目的是改变铸钢件的组织结构和性能，提高其硬度和强度。
机械加工则是根据铸钢件的具体要求，进行切削、钻孔、铣削等工艺，使其达到精密加工的要求。
六、表面处理为了提高铸钢件的外观质量和耐腐蚀性能，需要对其进行表面处理。
常见的表面处理方法包括喷砂、喷涂、电镀等，通过这些方法可以使铸钢件表面光滑、均匀，并且具有一定的防腐蚀能力。
七、质量检验在大型铸钢件的生产流程中，质量检验是非常重要的环节。
通过对铸钢件的尺寸、外观、物理性能等方面进行严格检测，确保其质量符合设计要求和客户需求。
常用的检验方法包括超声波检测、磁粉检测、硬度测试等。
八、包装和运输对已经通过质量检验的铸钢件进行包装和运输。
为了防止铸钢件在运输过程中受到损坏，通常会采用合适的包装材料进行包装，同时选择合适的运输方式和工具，确保铸钢件安全到达目的地。
总结大型铸钢件的生产流程包括原材料准备、模具制造、熔炼和浇注、去除模具和修整、热处理和机械加工、表面处理、质量检验以及包装和运输等环节。

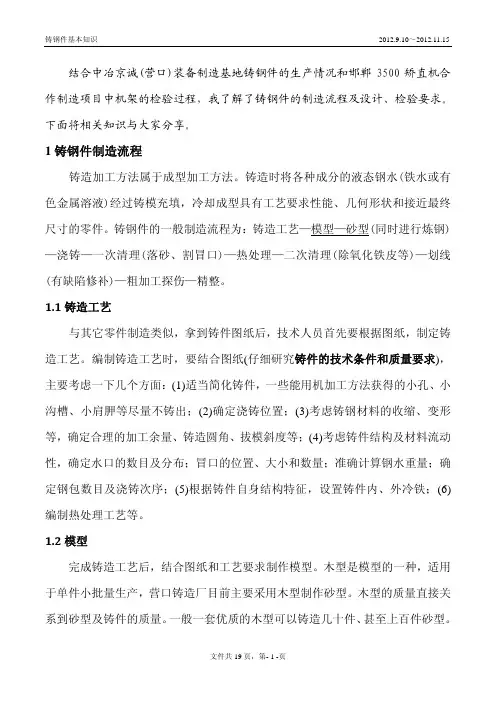

结合中冶京诚(营口)装备制造基地铸钢件的生产情况和邯郸3500矫直机合作制造项目中机架的检验过程，我了解了铸钢件的制造流程及设计、检验要求。
下面将相关知识与大家分享。
1铸钢件制造流程铸造加工方法属于成型加工方法。
铸造时将各种成分的液态钢水(铁水或有色金属溶液)经过铸模充填，冷却成型具有工艺要求性能、几何形状和接近最终尺寸的零件。
铸钢件的一般制造流程为：铸造工艺—模型—砂型(同时进行炼钢)—浇铸—一次清理(落砂、割冒口)—热处理—二次清理(除氧化铁皮等)—划线(有缺陷修补)—粗加工探伤—精整。
1.1铸造工艺与其它零件制造类似，拿到铸件图纸后，技术人员首先要根据图纸，制定铸造工艺。
编制铸造工艺时，要结合图纸(仔细研究铸件的技术条件和质量要求)，主要考虑一下几个方面：(1)适当简化铸件，一些能用机加工方法获得的小孔、小沟槽、小肩胛等尽量不铸出；(2)确定浇铸位置；(3)考虑铸钢材料的收缩、变形等，确定合理的加工余量、铸造圆角、拔模斜度等；(4)考虑铸件结构及材料流动性，确定水口的数目及分布；冒口的位置、大小和数量；准确计算钢水重量；确定钢包数目及浇铸次序；(5)根据铸件自身结构特征，设置铸件内、外冷铁；(6)编制热处理工艺等。
1.2模型完成铸造工艺后，结合图纸和工艺要求制作模型。
木型是模型的一种，适用于单件小批量生产，营口铸造厂目前主要采用木型制作砂型。
木型的质量直接关系到砂型及铸件的质量。
一般一套优质的木型可以铸造几十件、甚至上百件砂型。
铸造批量越大，折合到单件上的模具成本也就越低。
对于一些批量较大的生产，也有厂家将组合式模块技术应用在木模组合中，大大提高了生产效率；有的铸造厂家为降低成本，也可以采用泡沫模型替代木型，称为实型铸造；有些批量比较大的铸件，还选用塑料、铝合金、铸铁等材料作为模具；航空、家电领域也有采用蜡模铸造，直接铸出形状复杂、表面质量好、无需加工的成品零件。
图1.1木模型1.3砂型木型制作好之后，就可以用木型制作砂型。
铸钢件生产工艺要求及质量标准一、混砂工艺标准（一）材料要求：1、造型砂：符合GB9442-88 、JB435-63细粒砂要求，一般选用二氧化硅含量较高的天然砂或石英砂，原砂粒度根据铸件大小及壁厚确定，原砂的含泥质量分数应小于2%，原砂中的水份必须严格控制，且一般应进行烘干。
2、水玻璃：水玻璃模应根据铸件大小来确定。
（1）小砂型（芯）为加速硬化采用选用M=2.7—3.2的高模数水玻璃。
（2）中型砂型（芯）可选用M=2.3—2.6的水玻璃。
（3）生产周期长的大型砂型（芯）选用M=2.0—2.2的低模数水玻璃。
（二）混制比例（质量分数%）造型砂/水玻璃=100：6～8（三）混制时间：一般情况下混制5分钟，室温或水玻璃密度较大时可适当延长混砂时间。
（四）混制后要求：混制好的造型砂要求无块状或团状，流动性较好。
二、造型工艺要点：（一）基本原则：1、质量要求高的面或主要加工面应放在下面。
2、大平面应放在下面。
3、薄壁部分应放在下面。
4、厚大部分应放在上面。
5、应尽量减少砂芯的数量。
6、应尽量采用平直的分型面。
（二）基本要求：1、木模：要求轮廓完整，无裂纹、无破损、无残缺，表面光洁，尺寸符合铸造工艺图纸要求，并经常进行尺寸校验。
2、砂箱：砂箱的尺寸大小应根据木模规格确定，大、中型砂箱应焊接箱筋。
3、浇注系统：根据铸件的结构特点的工艺要求，选择适宜的浇注系统，通常采用顶注式、底注式。
（1）浇注系统设置基本原则：浇口、冒口安放位置合理，大小适宜不妨碍铸件收缩，便于排气、落砂和清理，应使铸型尺寸尽量减少，简化造型操作，节省型砂用量和降低劳动强度。
（2）内浇道位置的注意事项。
1）内浇道不应设在铸件重要部位。
2）应使金属液流至型腔各部位的距离最短。
3）应不使金属液正面冲击铸型和砂芯。
4）应使金属液能均匀分散，快速地充满型腔。
5）不要正对铸型中的冷铁和芯撑。
4、冒口（1）冒口设置基本原则：1)根据铸件的结构和工艺要求正确选择冒口的形状、大小和安放位置。

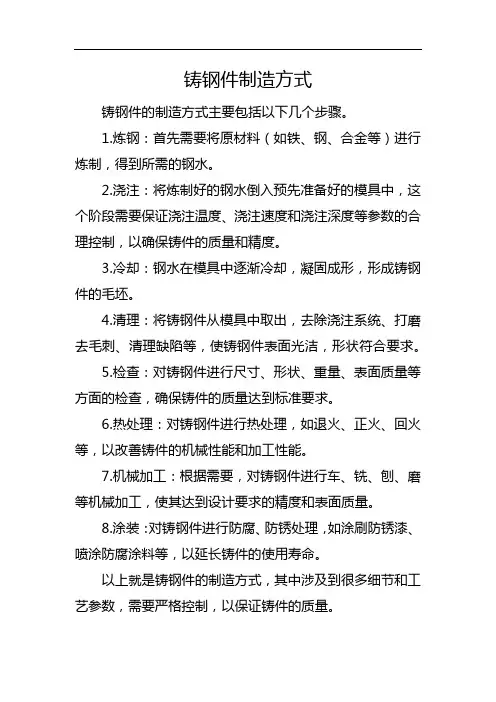

铸钢件制造方式
铸钢件的制造方式主要包括以下几个步骤。
1.炼钢：首先需要将原材料（如铁、钢、合金等）进行炼制，得到所需的钢水。
2.浇注：将炼制好的钢水倒入预先准备好的模具中，这个阶段需要保证浇注温度、浇注速度和浇注深度等参数的合理控制，以确保铸件的质量和精度。
3.冷却：钢水在模具中逐渐冷却，凝固成形，形成铸钢件的毛坯。
4.清理：将铸钢件从模具中取出，去除浇注系统、打磨去毛刺、清理缺陷等，使铸钢件表面光洁，形状符合要求。
5.检查：对铸钢件进行尺寸、形状、重量、表面质量等方面的检查，确保铸件的质量达到标准要求。
6.热处理：对铸钢件进行热处理，如退火、正火、回火等，以改善铸件的机械性能和加工性能。
7.机械加工：根据需要，对铸钢件进行车、铣、刨、磨等机械加工，使其达到设计要求的精度和表面质量。
8.涂装：对铸钢件进行防腐、防锈处理，如涂刷防锈漆、喷涂防腐涂料等，以延长铸件的使用寿命。
以上就是铸钢件的制造方式，其中涉及到很多细节和工艺参数，需要严格控制，以保证铸件的质量。
铸钢件的工艺流程铸钢件的工艺流程主要包括模具制造、熔炼、热处理和加工等环节。
下面将详细介绍铸钢件的工艺流程。
首先是模具制造。
模具是铸造过程中的重要工具，它的设计与制造质量直接影响着铸钢件的形状、尺寸和质量。
模具制造包括两个主要步骤：模具设计和模具制造。
模具设计需要根据实际需要确定铸钢件的形状和尺寸，并预留合理的缩短量和余量，以便在铸造后进行加工修整。
模具制造则需要根据模具设计图纸进行模具结构的加工、组装和调试，确保模具具备铸造所需的形状和尺寸。
接下来是熔炼。
铸钢件的熔炼是指将钢水熔化成液态钢液的过程。
熔炼主要通过高温炉进行，一般采用电炉或炼钢炉来进行熔炼。
在熔炼过程中，需要添加适量的合金元素来改善钢液的性能，如增加硅、锰、镍等元素的含量。
同时，还需要进行炉尘处理和脱氧剂的加入，以提高钢液的纯净度和流动性。
然后是热处理。
热处理是指将铸造后的钢件进行加热和冷却处理，以改变其组织和性能的过程。
热处理可以分为退火、正火和淬火等不同类型。
退火是将钢件加热至一定温度，然后慢慢冷却，目的是使钢件的组织均匀化，消除内部应力，提高韧性。
正火是将钢件加热至一定温度，然后较快冷却，目的是提高钢件的硬度和强度。
淬火是将钢件加热至一定温度，然后迅速冷却，目的是使钢件表面形成硬质组织。
最后是加工。
加工是指通过机械或其他手段，将已经铸造和热处理完成的钢件进行切割、车削、铣削、钻孔等工艺操作，最终得到符合要求的形状、尺寸和表面粗糙度的成品。
加工的过程中需要根据铸钢件的具体要求，在保证尺寸和性能的前提下，尽可能减小加工余量，以提高加工效率和降低成本。
综上所述，铸钢件的工艺流程包括模具制造、熔炼、热处理和加工等环节。
通过合理的模具设计和制造，精确的熔炼和热处理，以及高效的加工工艺，可以生产出质量优良、尺寸精确的铸钢件。

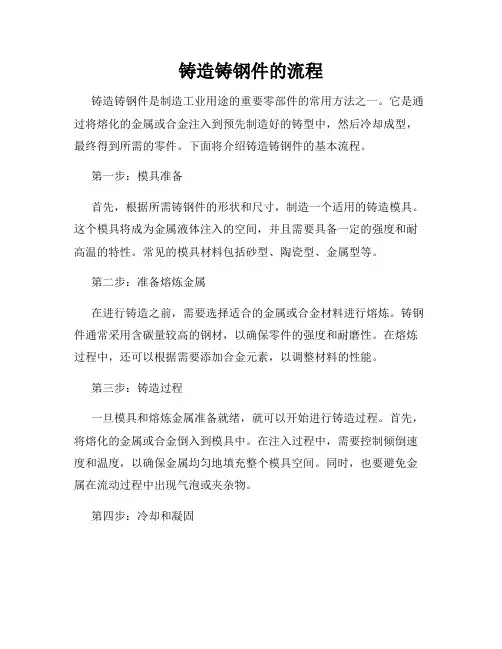

铸造铸钢件的流程铸造铸钢件是制造工业用途的重要零部件的常用方法之一。
它是通过将熔化的金属或合金注入到预先制造好的铸型中，然后冷却成型，最终得到所需的零件。
下面将介绍铸造铸钢件的基本流程。
第一步：模具准备首先，根据所需铸钢件的形状和尺寸，制造一个适用的铸造模具。
这个模具将成为金属液体注入的空间，并且需要具备一定的强度和耐高温的特性。
常见的模具材料包括砂型、陶瓷型、金属型等。
第二步：准备熔炼金属在进行铸造之前，需要选择适合的金属或合金材料进行熔炼。
铸钢件通常采用含碳量较高的钢材，以确保零件的强度和耐磨性。
在熔炼过程中，还可以根据需要添加合金元素，以调整材料的性能。
第三步：铸造过程一旦模具和熔炼金属准备就绪，就可以开始进行铸造过程。
首先，将熔化的金属或合金倒入到模具中。
在注入过程中，需要控制倾倒速度和温度，以确保金属均匀地填充整个模具空间。
同时，也要避免金属在流动过程中出现气泡或夹杂物。
第四步：冷却和凝固一旦金属填充完毕，铸造件需要进行冷却和凝固。
这个过程的时间取决于铸钢件的尺寸和形状，以及所使用的金属材料。
通常，较大的零件需要更长的冷却时间，以确保内部结构的均匀性和稳定性。
第五步：去除模具当铸钢件冷却凝固后，就可以将其从模具中取出。
这通常需要使用一些专用工具，如拆模杆或模具震动装置。
在取出过程中要小心操作，以避免损坏零件的外形和表面。
第六步：后续处理最后，铸造铸钢件需要进行一些后续处理。
这包括修整、打磨、清理和检验。
修整是指去除零件表面的毛刺和余料，使其更加平整和精确。
打磨能够改善零件的光洁度和外观质量。
清理是为了去除表面污染物和残留物。
最后，零件还需要进行质量检验，以确保其符合设计要求。
综上所述，铸造铸钢件的流程包括模具准备、熔炼金属准备、铸造过程、冷却凝固、模具去除和后续处理。
每个步骤都需要精确的操作和专业的技术，以确保最终获得高质量的铸钢件。
铸造技术在工业生产中扮演着重要的角色，为各行各业的发展做出了重要贡献。
