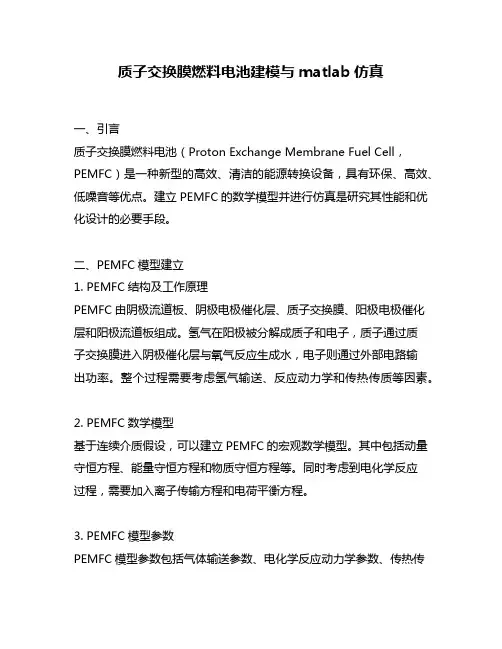

质子交换膜燃料电池建模与matlab仿真一、引言质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，PEMFC）是一种新型的高效、清洁的能源转换设备，具有环保、高效、低噪音等优点。
建立PEMFC的数学模型并进行仿真是研究其性能和优化设计的必要手段。
二、PEMFC模型建立1. PEMFC结构及工作原理PEMFC由阴极流道板、阴极电极催化层、质子交换膜、阳极电极催化层和阳极流道板组成。
氢气在阳极被分解成质子和电子，质子通过质子交换膜进入阴极催化层与氧气反应生成水，电子则通过外部电路输出功率。
整个过程需要考虑氢气输送、反应动力学和传热传质等因素。
2. PEMFC数学模型基于连续介质假设，可以建立PEMFC的宏观数学模型。
其中包括动量守恒方程、能量守恒方程和物质守恒方程等。
同时考虑到电化学反应过程，需要加入离子传输方程和电荷平衡方程。
3. PEMFC模型参数PEMFC模型参数包括气体输送参数、电化学反应动力学参数、传热传质参数等。
这些参数可以通过实验测量或者理论计算得到。
三、PEMFC模型仿真1. MATLAB仿真工具MATLAB是一种强大的数学计算软件，具有丰富的数学建模和仿真工具。
可以利用MATLAB进行PEMFC的数值求解和仿真。
2. PEMFC模型求解PEMFC模型可以采用有限元方法进行求解。
将PEMFC结构离散化为网格，然后利用数值方法对网格上的方程组进行求解。
同时需要考虑边界条件和初值条件等问题。
3. PEMFC性能分析利用已经求解得到的PEMFC模型，可以对其性能进行分析。
比如输出电压、输出功率、效率等指标。
同时也可以对不同参数下的性能进行比较和优化设计。
四、结论与展望建立PEMFC数学模型并进行MATLAB仿真是研究其性能和优化设计的必要手段。
随着新材料和新技术的引入，未来PEMFC将会更加高效、稳定和可靠，为人类提供更加清洁环保的能源转换方式。

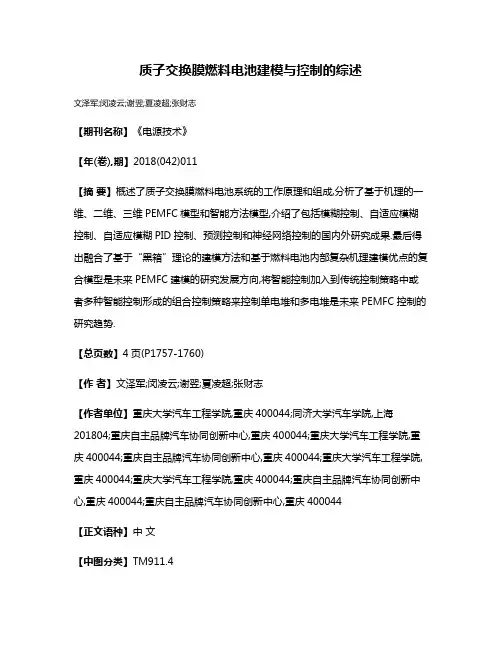

质子交换膜燃料电池建模与控制的综述文泽军;闵凌云;谢翌;夏凌超;张财志【期刊名称】《电源技术》【年(卷),期】2018(042)011【摘要】概述了质子交换膜燃料电池系统的工作原理和组成,分析了基于机理的一维、二维、三维PEMFC模型和智能方法模型,介绍了包括模糊控制、自适应模糊控制、自适应模糊PID控制、预测控制和神经网络控制的国内外研究成果.最后得出融合了基于“黑箱”理论的建模方法和基于燃料电池内部复杂机理建模优点的复合模型是未来PEMFC建模的研究发展方向,将智能控制加入到传统控制策略中或者多种智能控制形成的组合控制策略来控制单电堆和多电堆是未来PEMFC控制的研究趋势.【总页数】4页(P1757-1760)【作者】文泽军;闵凌云;谢翌;夏凌超;张财志【作者单位】重庆大学汽车工程学院,重庆400044;同济大学汽车学院,上海201804;重庆自主品牌汽车协同创新中心,重庆400044;重庆大学汽车工程学院,重庆400044;重庆自主品牌汽车协同创新中心,重庆400044;重庆大学汽车工程学院,重庆400044;重庆大学汽车工程学院,重庆400044;重庆自主品牌汽车协同创新中心,重庆400044;重庆自主品牌汽车协同创新中心,重庆400044【正文语种】中文【中图分类】TM911.4【相关文献】1.质子交换膜燃料电池建模与控制研究进展 [J], CRISALLE Oscar Dardo;韩闯;吴莉莉;支长义2.质子交换膜燃料电池系统建模和控制的综述 [J], 张立炎;潘牧;全书海3.质子交换膜燃料电池系统建模仿真与控制 [J], 皇甫宜耿;石麒;李玉忍4.质子交换膜燃料电池建模综述 [J], 张鉴;华青松;郑莉莉;李希超;张健敏5.质子交换膜燃料电池建模研究综述 [J], 马洋洋;宋宛泽;王鹏宇因版权原因，仅展示原文概要，查看原文内容请购买。

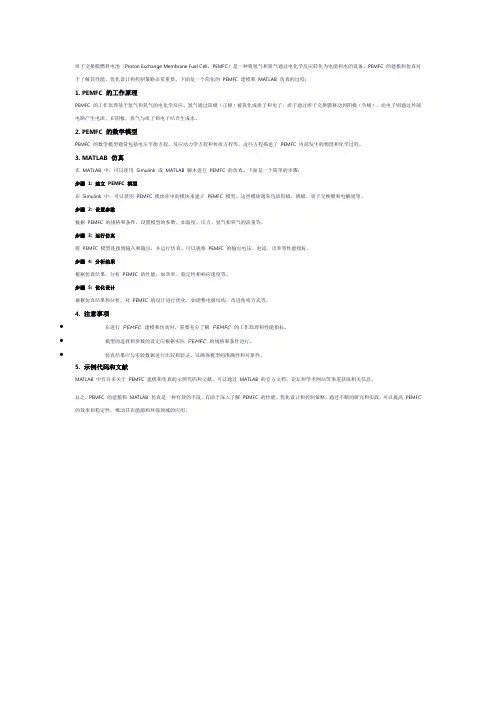

质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，PEMFC）是一种将氢气和氧气通过电化学反应转化为电能和水的设备。
PEMFC 的建模和仿真对于了解其性能、优化设计和控制策略非常重要。
下面是一个简化的PEMFC 建模和MATLAB 仿真的过程：1. PEMFC 的工作原理PEMFC 的工作原理基于氢气和氧气的电化学反应。
氢气通过阳极（正极）被氧化成质子和电子，质子通过质子交换膜移动到阴极（负极），而电子则通过外部电路产生电流。
在阴极，氧气与质子和电子结合生成水。
2. PEMFC 的数学模型PEMFC 的数学模型通常包括电压平衡方程、反应动力学方程和传质方程等。
这些方程描述了PEMFC 内部发生的物理和化学过程。
3. MATLAB 仿真在MATLAB 中，可以使用Simulink 或MATLAB 脚本进行PEMFC 的仿真。
下面是一个简单的步骤：步骤1: 建立PEMFC 模型在Simulink 中，可以使用PEMFC 模块库中的模块来建立PEMFC 模型。
这些模块通常包括阳极、阴极、质子交换膜和电解质等。
步骤2: 设置参数根据PEMFC 的规格和条件，设置模型的参数，如温度、压力、氢气和氧气的流量等。
步骤3: 运行仿真将PEMFC 模型连接到输入和输出，并运行仿真。
可以观察PEMFC 的输出电压、电流、功率等性能指标。
步骤4: 分析结果根据仿真结果，分析PEMFC 的性能，如效率、稳定性和响应速度等。
步骤5: 优化设计根据仿真结果和分析，对PEMFC 的设计进行优化，如调整电极结构、改进传质方式等。
4. 注意事项•在进行PEMFC 建模和仿真时，需要充分了解PEMFC 的工作原理和性能指标。
•模型的选择和参数的设定应根据实际PEMFC 的规格和条件进行。
•仿真结果应与实验数据进行比较和验证，以确保模型的准确性和可靠性。
5. 示例代码和文献MATLAB 中有许多关于PEMFC 建模和仿真的示例代码和文献。
matlab simulink 质子交换膜燃料电池在当今社会中，清洁能源的需求越来越迫切，由此带来了对可再生能源的研究和发展的重大需求。
在可再生能源的领域中，质子交换膜燃料电池（PEMFC）作为一种重要的清洁能源技术，受到了广泛的关注。
一、什么是质子交换膜燃料电池？质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，简称PEMFC）是一种基于氢气和氧气的电化学设备，用于发电和产生清洁能源。
它通过电化学反应将氢气和氧气转化为电能，并释放出水蒸气和热能作为副产品。
二、质子交换膜燃料电池的原理质子交换膜燃料电池内部有两个电极，即阴极和阳极。
在阳极侧，氢气通过催化剂将氢分子分解为质子和电子。
质子穿过质子交换膜，而电子则通过外部电路流动，从而产生电流。
在阴极侧，氧气和质子再次结合，生成水蒸气。
整个过程呈现出电化学能转化为电能的特点。
三、质子交换膜燃料电池的优势和应用1. 高效能：质子交换膜燃料电池的能量转化效率较高，可达到50%以上，相比传统燃料电池具有更高的效能。
2. 高环保性：质子交换膜燃料电池只产生水和热能，不产生污染物，是一种环保的能源形式。
3. 快速启动和停机：相比于传统燃料电池，质子交换膜燃料电池启动和停机时间更短，更加灵活。
4. 应用广泛：质子交换膜燃料电池可以广泛应用于交通工具、移动设备、住宅和工业领域等各个领域，具有巨大的市场潜力。
四、MATLAB和Simulink在质子交换膜燃料电池研究中的应用MATLAB和Simulink是两个常用的科学计算软件，它们在质子交换膜燃料电池研究中扮演着重要的角色。
1. 模型建立：利用MATLAB可以建立质子交换膜燃料电池的物理数学模型，通过对各个参数进行计算和优化，可以提高燃料电池的效率和性能。
2. 控制策略设计：Simulink可以实现对质子交换膜燃料电池的控制策略进行仿真和优化，通过模拟不同的控制算法，可以提高燃料电池的稳定性和可靠性。
收稿日期：2017-03-06作者简介：冉莉莉(1987—)，女，重庆市人，硕士，主要研究方向为新能源燃料电池建模及其控制。

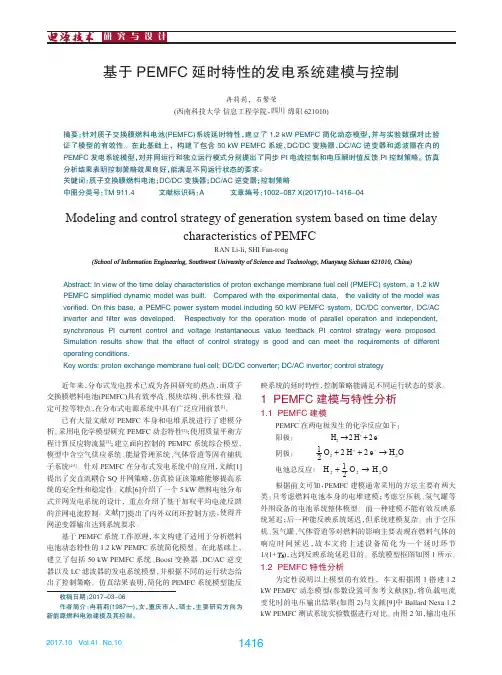

基于PEMFC 延时特性的发电系统建模与控制冉莉莉，石繁荣(西南科技大学信息工程学院，四川绵阳621010)摘要：针对质子交换膜燃料电池(PEMFC)系统延时特性，建立了1.2kW PEMFC 简化动态模型，并与实验数据对比验证了模型的有效性。
在此基础上，构建了包含50kW PEMFC 系统、DC/DC 变换器、DC/AC 逆变器和滤波器在内的PEMFC 发电系统模型，对并网运行和独立运行模式分别提出了同步PI 电流控制和电压瞬时值反馈PI 控制策略。
仿真分析结果表明控制策略效果良好，能满足不同运行状态的要求。
关键词：质子交换膜燃料电池；DC/DC 变换器；DC/AC 逆变器；控制策略中图分类号：TM 911.4文献标识码：A文章编号：1002-087X(2017)10-1416-04Modeling and control strategy of generation system based on time delaycharacteristics of PEMFCRAN Li-li,SHI Fan-rongAbstract:In view of the time delay characteristics of proton exchange membrane fuel cell (PMEFC)system,a 1.2kW PEMFC simplified dynamic model was pared with the experimental data,the validity of the model was verified.On this base,a PEMFC power system model including 50kW PEMFC system,DC/DC converter,DC/AC inverter and filter was developed.Respectively for the operation mode of parallel operation and independent,synchronous PI current control and voltage instantaneous value feedback PI control strategy were proposed.Simulation results show that the effect of control strategy is good and can meet the requirements of different operating conditions.Key words:proton exchange membrane fuel cell;DC/DC converter;DC/AC inverter;control strategy 近年来，分布式发电技术已成为各国研究的热点，而质子交换膜燃料电池(PEMFC)具有效率高、模块结构、积木性强、稳定可控等特点，在分布式电源系统中具有广泛应用前景[1]。
燃料电池系统建模与控制研究燃料电池作为一种新型能源，受到了越来越多的关注。
与传统的化石能源相比，燃料电池具有体积小、质量轻、安全、环保等优点。
然而，燃料电池系统需要制定合理的控制策略才能保证其稳定运行和高效输出。
因此，燃料电池系统建模和控制是该领域的重要研究问题。
一、燃料电池系统的建模在进行燃料电池系统控制之前，需要对其进行建模。
燃料电池系统建模的目的在于研究其内部机理及运行规律，为后续的控制策略提供基础和支持。
1. 整体系统建模整体系统建模是指对燃料电池系统整个过程进行建模。
主要是将燃料电池、电池板、传感器、控制器等组件相互联系起来，建立数学模型，研究它们之间的关系。
整体系统建模的模型可以包括动态模型、静态模型等，从而可以逐步进行仿真和控制。
2. 组分建模组分建模是指对于燃料电池系统中各个组件进行单独建模，然后再将其相互联系起来。
通过组分建模可以更加深入地研究组件之间的关系，更好地对燃料电池进行控制。
二、燃料电池系统的控制研究燃料电池系统控制是将控制策略应用到燃料电池系统中，通过实时调节参数以达到预定目标的过程。
常见的燃料电池系统控制包括开环控制、闭环控制、模型预测控制等。
1. 开环控制开环控制是指在燃料电池系统中，采用一定的输入信号，不考虑系统输出，直接控制燃料电池系统中能量的产生和消耗。
开环控制能简化系统建模和控制，但其不适用于复杂的燃料电池系统，因为它不能及时适应系统变化和不确定性。
2. 闭环控制闭环控制是指通过将系统反馈信号与期望值进行比较，实时对系统进行调整，保持系统输出值稳定和准确的过程。
闭环控制相较于开环控制更加灵活和准确，但对系统的建模及系统的控制策略要求更加高。
3. 模型预测控制模型预测控制是指通过预测系统未来状态来进行控制。
模型预测控制是一种高级的控制方法，其主要优点在于可以预测未来状态并相应地进行控制，从而保证系统输出的准确性和稳定性。
但是，由于模型预测控制需要消耗大量计算资源，因此在实际应用中需要考虑其计算效率问题。

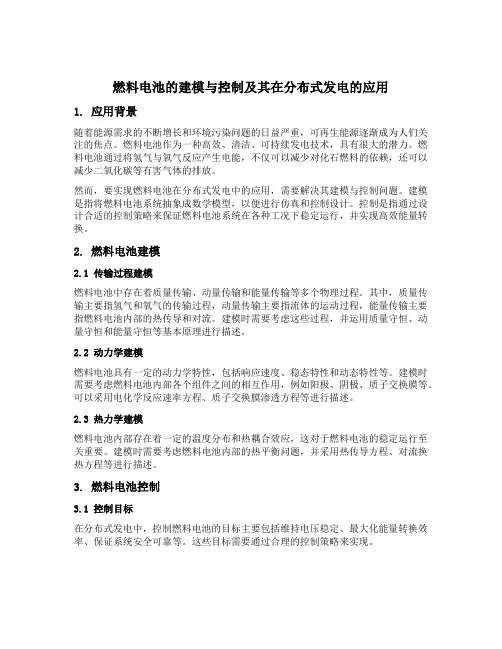

燃料电池的建模与控制及其在分布式发电的应用1. 应用背景随着能源需求的不断增长和环境污染问题的日益严重，可再生能源逐渐成为人们关注的焦点。
