质子交换膜燃料电池的工作原理

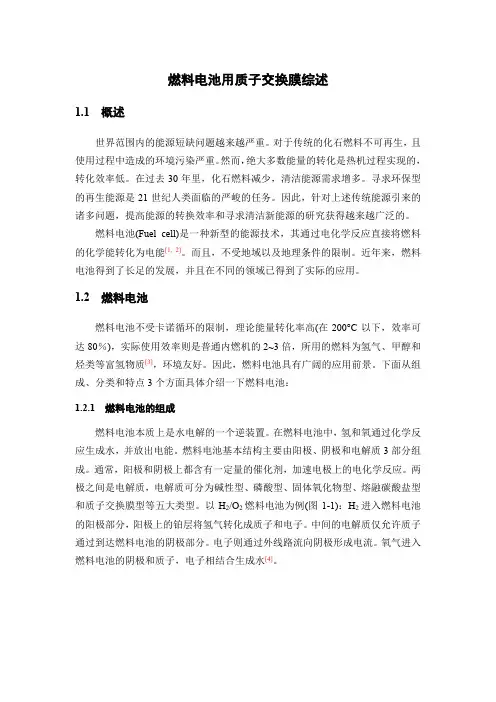

燃料电池用质子交换膜综述1.1 概述世界范围内的能源短缺问题越来越严重。

对于传统的化石燃料不可再生，且使用过程中造成的环境污染严重。

然而，绝大多数能量的转化是热机过程实现的，转化效率低。

在过去30年里，化石燃料减少，清洁能源需求增多。

寻求环保型的再生能源是21世纪人类面临的严峻的任务。

因此，针对上述传统能源引来的诸多问题，提高能源的转换效率和寻求清洁新能源的研究获得越来越广泛的。

燃料电池(Fuel cell)是一种新型的能源技术，其通过电化学反应直接将燃料的化学能转化为电能[1, 2]。

而且，不受地域以及地理条件的限制。

近年来，燃料电池得到了长足的发展，并且在不同的领域已得到了实际的应用。

1.2 燃料电池燃料电池不受卡诺循环的限制，理论能量转化率高(在200°C以下，效率可达80％)，实际使用效率则是普通内燃机的2~3倍，所用的燃料为氢气、甲醇和烃类等富氢物质[3]，环境友好。

因此，燃料电池具有广阔的应用前景。

下面从组成、分类和特点3个方面具体介绍一下燃料电池：1.2.1 燃料电池的组成燃料电池本质上是水电解的一个逆装置。

在燃料电池中，氢和氧通过化学反应生成水，并放出电能。

燃料电池基本结构主要由阳极、阴极和电解质3部分组成。

通常，阳极和阴极上都含有一定量的催化剂，加速电极上的电化学反应。

两极之间是电解质，电解质可分为碱性型、磷酸型、固体氧化物型、熔融碳酸盐型和质子交换膜型等五大类型。

以H2/O2燃料电池为例(图1-1)：H2进入燃料电池的阳极部分，阳极上的铂层将氢气转化成质子和电子。

中间的电解质仅允许质子通过到达燃料电池的阴极部分。

电子则通过外线路流向阴极形成电流。

氧气进入燃料电池的阴极和质子，电子相结合生成水[4]。

图1.1燃料电池工作示意图1.2.2燃料电池的分类通常燃料电池根据所用电解质的不同来划分，因为它决定了燃料电池的工作温度、电极上所采用的催化剂以及发生反应的化学物质。

燃料电池按电解质的不同可分为五类：碱性燃料电池、磷酸燃料电池、固体氧化物燃料电池、熔融碳酸盐燃料电池和质子交换膜燃料电池。

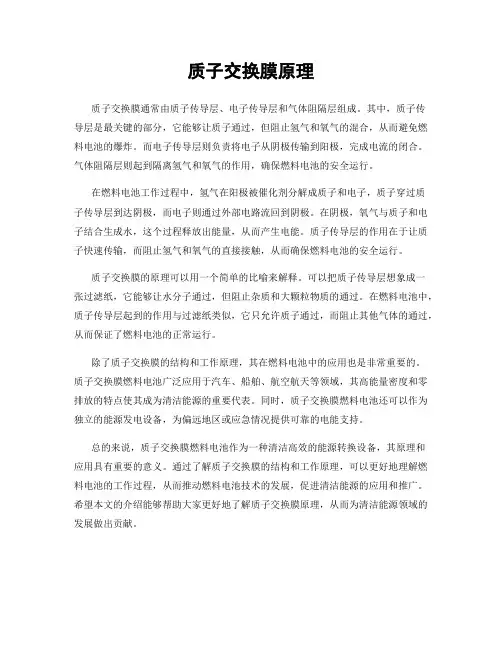

质子交换膜原理质子交换膜通常由质子传导层、电子传导层和气体阻隔层组成。

其中，质子传导层是最关键的部分，它能够让质子通过，但阻止氢气和氧气的混合，从而避免燃料电池的爆炸。

而电子传导层则负责将电子从阴极传输到阳极，完成电流的闭合。

气体阻隔层则起到隔离氢气和氧气的作用，确保燃料电池的安全运行。

在燃料电池工作过程中，氢气在阳极被催化剂分解成质子和电子，质子穿过质子传导层到达阴极，而电子则通过外部电路流回到阴极。

在阴极，氧气与质子和电子结合生成水，这个过程释放出能量，从而产生电能。

质子传导层的作用在于让质子快速传输，而阻止氢气和氧气的直接接触，从而确保燃料电池的安全运行。

质子交换膜的原理可以用一个简单的比喻来解释。

可以把质子传导层想象成一张过滤纸，它能够让水分子通过，但阻止杂质和大颗粒物质的通过。

在燃料电池中，质子传导层起到的作用与过滤纸类似，它只允许质子通过，而阻止其他气体的通过，从而保证了燃料电池的正常运行。

除了质子交换膜的结构和工作原理，其在燃料电池中的应用也是非常重要的。

质子交换膜燃料电池广泛应用于汽车、船舶、航空航天等领域，其高能量密度和零排放的特点使其成为清洁能源的重要代表。

同时，质子交换膜燃料电池还可以作为独立的能源发电设备，为偏远地区或应急情况提供可靠的电能支持。

总的来说，质子交换膜燃料电池作为一种清洁高效的能源转换设备，其原理和应用具有重要的意义。

通过了解质子交换膜的结构和工作原理，可以更好地理解燃料电池的工作过程，从而推动燃料电池技术的发展，促进清洁能源的应用和推广。

希望本文的介绍能够帮助大家更好地了解质子交换膜原理，从而为清洁能源领域的发展做出贡献。

质子交换膜燃料电池的工作原理质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell,PEMFC）是一种高效、清洁的能源转换装置，其工作原理基于氢气和氧气之间的氧化还原反应，将化学能转化为电能。

本文将从以下几个方面详细介绍质子交换膜燃料电池的工作原理：1.燃料供应质子交换膜燃料电池的燃料供应通常为氢气，氢气通过外部管道或压力容器进入燃料电池的阳极（也称为燃料电极）。

在阳极，氢气被催化剂分解为带正电的氢离子（质子）和带负电的电子。

这个过程被称为电离或解离。

2.氧化反应在质子交换膜燃料电池中，氧气的氧化反应在阴极（也称为空气电极）上进行。

阴极上的氧气与阳极通过质子交换膜传递过来的氢离子结合，生成水。

同时，电子从阳极通过外部电路流向阴极，形成电流。

3.质子转移质子是氢原子核，带正电荷。

在质子交换膜燃料电池中，氢离子通过质子交换膜从阳极转移到阴极。

这个过程是借助于质子交换膜中的水分子进行的。

4.阴极反应在阴极，氧气与氢离子结合生成水，同时电子从阳极通过外部电路流向阴极。

这个过程中，电子和氢离子分别在阴极和阳极上形成电流。

5.电流生成当电子和氢离子在阳极和阴极上形成电流时，就会在外电路中产生电压和电流。

这个电压和电流可以用来驱动电动机或其他电子设备。

质子交换膜燃料电池的输出电压通常为1伏特左右，输出电流取决于负载电阻的大小。

6.废热排放质子交换膜燃料电池的废热排放主要来自于氧化反应和质子转移过程中产生的热量。

这些热量可以通过冷却系统进行回收利用，或者以热水的形式排放到环境中。

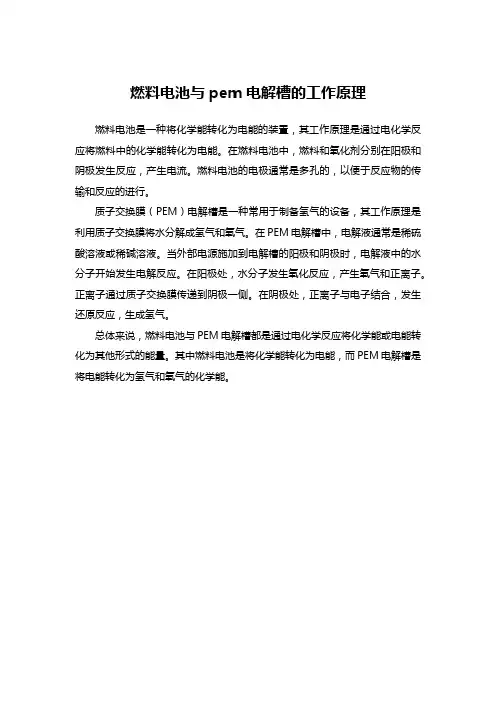

燃料电池与pem电解槽的工作原理
燃料电池是一种将化学能转化为电能的装置，其工作原理是通过电化学反应将燃料中的化学能转化为电能。

在燃料电池中，燃料和氧化剂分别在阳极和阴极发生反应，产生电流。

燃料电池的电极通常是多孔的，以便于反应物的传输和反应的进行。

质子交换膜（PEM）电解槽是一种常用于制备氢气的设备，其工作原理是利用质子交换膜将水分解成氢气和氧气。

在PEM电解槽中，电解液通常是稀硫酸溶液或稀碱溶液。

当外部电源施加到电解槽的阳极和阴极时，电解液中的水分子开始发生电解反应。

在阳极处，水分子发生氧化反应，产生氧气和正离子。

正离子通过质子交换膜传递到阴极一侧。

在阴极处，正离子与电子结合，发生还原反应，生成氢气。

总体来说，燃料电池与PEM电解槽都是通过电化学反应将化学能或电能转化为其他形式的能量。

其中燃料电池是将化学能转化为电能，而PEM电解槽是将电能转化为氢气和氧气的化学能。

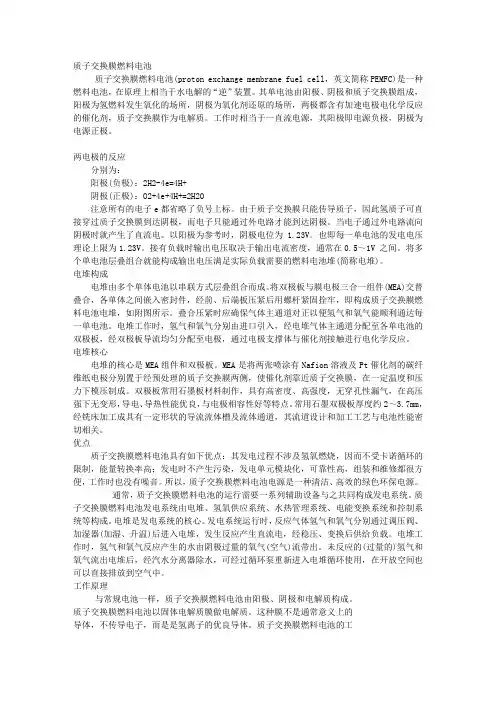

质子交换膜燃料电池质子交换膜燃料电池(proton exchange membrane fuel cell，英文简称PEMFC)是一种燃料电池，在原理上相当于水电解的“逆”装置。

其单电池由阳极、阴极和质子交换膜组成，阳极为氢燃料发生氧化的场所，阴极为氧化剂还原的场所，两极都含有加速电极电化学反应的催化剂，质子交换膜作为电解质。

工作时相当于一直流电源，其阳极即电源负极，阴极为电源正极。

两电极的反应分别为：阳极(负极)：2H2-4e=4H+阴极(正极)：O2+4e+4H+=2H2O注意所有的电子e都省略了负号上标。

由于质子交换膜只能传导质子，因此氢质子可直接穿过质子交换膜到达阴极，而电子只能通过外电路才能到达阴极。

当电子通过外电路流向阴极时就产生了直流电。

以阳极为参考时，阴极电位为 1.23V。

也即每一单电池的发电电压理论上限为1.23V。

接有负载时输出电压取决于输出电流密度，通常在0.5～1V 之间。

将多个单电池层叠组合就能构成输出电压满足实际负载需要的燃料电池堆(简称电堆)。

电堆构成电堆由多个单体电池以串联方式层叠组合而成。

将双极板与膜电极三合一组件(MEA)交替叠合，各单体之间嵌入密封件，经前、后端板压紧后用螺杆紧固拴牢，即构成质子交换膜燃料电池电堆，如附图所示。

叠合压紧时应确保气体主通道对正以便氢气和氧气能顺利通达每一单电池。

电堆工作时，氢气和氧气分别由进口引入，经电堆气体主通道分配至各单电池的双极板，经双极板导流均匀分配至电极，通过电极支撑体与催化剂接触进行电化学反应。

电堆核心电堆的核心是MEA组件和双极板。

MEA是将两张喷涂有Nafion溶液及Pt催化剂的碳纤维纸电极分别置于经预处理的质子交换膜两侧，使催化剂靠近质子交换膜，在一定温度和压力下模压制成。

双极板常用石墨板材料制作，具有高密度、高强度，无穿孔性漏气，在高压强下无变形，导电、导热性能优良，与电极相容性好等特点。

常用石墨双极板厚度约2～3.7mm，经铣床加工成具有一定形状的导流流体槽及流体通道，其流道设计和加工工艺与电池性能密切相关。

燃料电池工作原理原理
燃料电池是一种将化学能转化为电能的装置，采用化学反应的方式来产生电能。

它的工作原理如下：
1. 氢气供给：燃料电池的主要燃料是氢气（H2）。

氢气可以通过电解水产生，也可以从氢气储存罐中供应。

2. 催化剂：燃料电池中使用的常见催化剂是铂（Pt）。

这种催化剂能够加速氢气的电化学反应速率，促使氢气分解成质子（H+）和电子（e-）。

3. 质子传导：燃料电池中的质子交换膜（PEM）能够选择性地只允许质子通过，从而将质子传递到负极（阳极）侧。

电解质中的负离子也可能移动，但质子的迁移速度更快。

4. 电子流动：负极（阳极）上的电子开始流动，通常会通过一个外部电路来提供功率。

5. 氧气供应：在燃料电池中，氢气的氧化反应需要氧气
（O2），它可以来自空气中的氧气或者是外部提供的纯氧。

氧气会通过气体扩散层进入到负极（阳极）。

6. 氧化反应：在负极（阳极）上，氢气会与氧气和质子发生氧化反应，产生水蒸气（H2O）。

7. 电子与质子的再结合：在负极（阳极）侧，电子和质子再次结合形成水蒸气（H2O），同时释放出电子。

总体来说，燃料电池通过催化剂来加速氢气的电化学反应，将氢气的化学能转化为电能。

负极（阳极）上的电子流动通过外部电路提供功率，质子则通过质子交换膜传导。

最终的氧化反应产生水蒸气，并再次生成电子和质子。

整个过程中，燃料电池不会产生有毒废物，只产生水蒸气和热能。

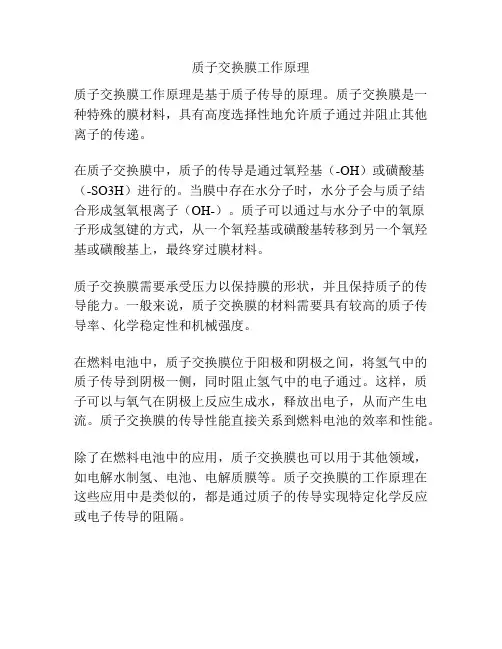

质子交换膜工作原理
质子交换膜工作原理是基于质子传导的原理。

质子交换膜是一种特殊的膜材料，具有高度选择性地允许质子通过并阻止其他离子的传递。

在质子交换膜中，质子的传导是通过氧羟基（-OH）或磺酸基（-SO3H）进行的。

当膜中存在水分子时，水分子会与质子结
合形成氢氧根离子（OH-）。

质子可以通过与水分子中的氧原
子形成氢键的方式，从一个氧羟基或磺酸基转移到另一个氧羟基或磺酸基上，最终穿过膜材料。

质子交换膜需要承受压力以保持膜的形状，并且保持质子的传导能力。

一般来说，质子交换膜的材料需要具有较高的质子传导率、化学稳定性和机械强度。

在燃料电池中，质子交换膜位于阳极和阴极之间，将氢气中的质子传导到阴极一侧，同时阻止氢气中的电子通过。

这样，质子可以与氧气在阴极上反应生成水，释放出电子，从而产生电流。

质子交换膜的传导性能直接关系到燃料电池的效率和性能。

除了在燃料电池中的应用，质子交换膜也可以用于其他领域，如电解水制氢、电池、电解质膜等。

质子交换膜的工作原理在这些应用中是类似的，都是通过质子的传导实现特定化学反应或电子传导的阻隔。

PEM燃料电池的工作原理燃料电池是一种利用化学能直接转化为电能的装置。

其中，PEM （Proton Exchange Membrane）燃料电池是一种常见且广泛应用的燃料电池类型。

本文将介绍PEM燃料电池的工作原理以及相关的工作过程。

一、PEM燃料电池的基本构造PEM燃料电池主要由阳极、阴极和质子交换膜三个关键组件构成。

阳极上方是氢气或含氢物质的进料口，而阴极上方是氧气或空气的进料口。

在阳极和阴极之间，质子交换膜起着一个关键的作用，它既能阻止氢气和氧气直接混合，又可以将氢离子传递到阴极，从而实现电子流与质子流之间的分离。

二、PEM燃料电池的工作过程1.取决于阴阳极的反应PEM燃料电池的阴极反应是指氧气和电子在阴极上发生的化学反应。

典型的反应是氧气与电子还原生成水。

在PEM燃料电池中，阴极通常是铂催化剂，它能够加速氧气的还原反应速率。

PEM燃料电池的阳极反应是指氢气和电子在阳极上发生的化学反应。

典型的反应是氢气的氧化，生成氢离子和电子。

阳极通常也需要铂催化剂的存在，以提高氢气的氧化反应速率。

2.质子交换膜的作用在PEM燃料电池中，质子交换膜的作用至关重要。

这种特殊的膜具有高导电性和高选择性，能够允许通过质子，但阻止电子和气体的通过。

当氢气进入阳极一侧时，它会在质子交换膜上脱离电子并转化为质子。

质子交换膜还可以阻断氢离子与氧气直接反应生成水的过程，从而使电子和质子在阴阳极之间通过外部电路连接，形成电流，实现能量转化。

3.通过外部电路供电PEM燃料电池的工作过程不仅仅依赖于燃料进料和化学反应，它还需要通过外部电路来提取产生的电子流，以供电给外部设备使用。

在外部电路的帮助下，电子流能够从阳极流向阴极，完成电流的闭环。

三、PEM燃料电池的优势和应用领域PEM燃料电池具有以下几个优势：1.高效能源转化：PEM燃料电池能够将燃料中的化学能高效地转化为电能。

2.响应速度快：PEM燃料电池的启动时间短，可以在数秒钟内实现满功率输出。

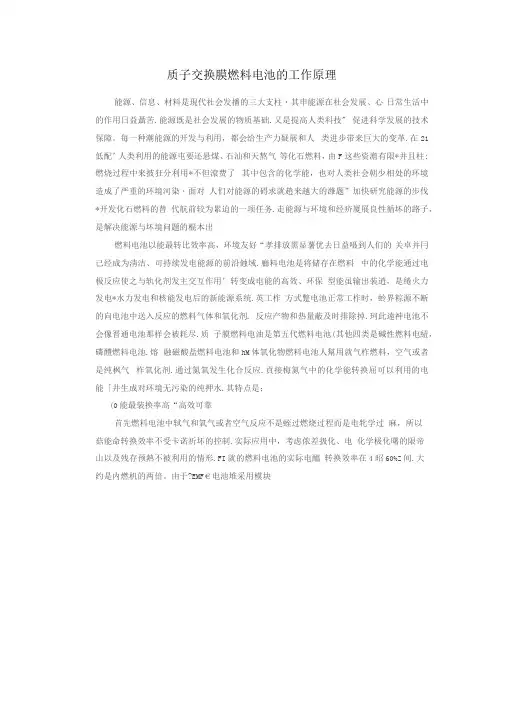

质子交换膜燃料电池的工作原理能源、信息、材料是現代社会发播的三大支柱・其申能源在社会发展、心日常生活中的作用日益聶苦.能源既是社会发展的物质基础.又是提高人类科技" 促进科学发展的技术保障。

毎一种潮能源的开发与利用，都会给生产力疑展和人类进步带来巨大的变革.在21低配’人类利用的能源屯要还悬煤、石汕和天熬气等化石燃料，由F这些资澹有限*并且柱:燃烧过程中来披狂分利用*不但滾费了其中包含的化学能，也对人类社会朝少相处的环境造成了严重的环境河染・面对人们对能源的碍求就趙来越大的潍题”加快研究能源的步伐*开发化石燃料的替代航前较为累迫的一项任务.走能源与环境和经疥厦展良性循坏的路子，是解决能源与坏境问题的棍本出燃料电池以能最转比效率高，环境友好“孝排放黑显薯优去日益嗫到人们的关卓并冃己经成为淸洁、可持续发电能源的前沿蝕域.廳料电池是将储存在燃料中的化学能通过电极反应使之与轨化剂发主交互作用’转变成电能的高效、环保型能虽输出装逍，是绻火力发电*水力发电和核能发电后的新能源系统.英工柞方式蹩电池正常工柞时，蛉界粽源不断的向电池中送入反应的燃料气体和氧化剂. 反应产物和热量蔽及时排除掉.珂此遠神电池不会像晋通电池那样会被耗尽.质子膜燃料电油是第五代燃料电池(其他四类是碱性燃料电紐，磷醴燃料电池.熔融磁酸盐燃料电池和hM体氧化物燃料电池人幫用就气柞燃料，空气或者是纯枫气柞氧化剂.通过氮氧发生化合反应.貢接梅氮气中的化学能转换屈可以利用的电能「井生成对环境无污染的纯押水.其特点是；(0能最装换率高“高效可靠首先燃料电池中轼气和氧气或者空气反应不是蛭过燃烧过程而是电牝学过麻，所以菇能命转换效率不受卡诺祈坏的控制.实际应用中，考虑侬差扱化、电化学极化曙的限帝山以及残存预熱不被利用的情形.FI就的燃料电池的实际电醞转换效率在4昭60%Z间.大约是内燃机的两倍。

由于?EMF€电池堆采用模块化的设计思路，一旦某个单电池岀现故障，系统会适当屏蔽该电池*这样系统的输出必率只捷下降，而不昆頼个擁顼.因而可靠性能更高.（2）坏境污染小、噪音低由于反应产物是纯挣水，対环境绝对无污染，并R反应足电化学过程，因而主机无需大型机械部件，只需叢风机s水泵镐辅助输送％休设备。

质子交换膜燃料电池（PEMFC）作为一种清洁高效的能源供应方案，受到了广泛关注和研究。

而质子交换膜作为PEMFC的核心部件，其性能评价方法对于燃料电池的研究和发展至关重要。

一、质子交换膜燃料电池的基本原理质子交换膜燃料电池是一种以氢气和氧气为燃料的电化学能量转换装置。

通过在阳极催化剂上发生氢气析出电子并通过外部电路流到阴极，同时在阴极催化剂上发生氧气接受电子和质子还原成水，完成能量转换的过程。

而质子交换膜则起到传递质子、隔离氢气和氧气的作用。

质子交换膜的性能评价直接关系到燃料电池的工作性能和稳定性。

二、质子交换膜测试评价的指标1. 质子传导率：质子交换膜的主要功能之一就是传导质子，因此其质子传导率是评价质子交换膜性能的重要指标之一。

传统的测定方法主要包括电化学阻抗谱法和膜电极装置法。

2. 水分管理能力：由于质子交换膜需要保持一定的水分状态才能发挥良好的性能，因此其水分管理能力也是一个重要的测试指标。

常用的测试方法包括原子力显微镜和X射线衍射等。

3. 化学稳定性：质子交换膜在工作过程中需要承受各种电化学环境和氧化还原反应，因此其化学稳定性也是被广泛关注的指标之一。

常见的测试方法主要有热失重分析和循环伏安法等。

三、质子交换膜测试评价方法的发展趋势随着质子交换膜燃料电池技术的不断发展，对质子交换膜性能评价的要求也在不断提高。

未来，质子交换膜测试评价方法的发展趋势将主要集中在以下几个方面：1. 多功能集成测试：未来的质子交换膜测试评价方法将更加注重对多种性能指标的综合评价，以更全面地揭示质子交换膜的性能特点。

2. 环境适应性测试：随着质子交换膜燃料电池的应用范围不断扩大，对质子交换膜在不同环境下的性能稳定性将成为测试评价的重点之一。

3. 在线实时监测：未来的质子交换膜测试评价方法将更加注重对质子交换膜在工作状态下的性能实时监测，以保证其在实际工作中的稳定性和可靠性。

四、个人观点和总结作为质子交换膜燃料电池领域的研究者，我认为质子交换膜测试评价方法的完善将对燃料电池技术的发展起到重要的推动作用。

质子交换膜燃料电池电极反应方程式
质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，PEMFC）是一种高效、清洁的能源转换技术，其工作原理是将氢气和氧气在电极上催化反应，产生电能和水。

其中，电极反应是PEMFC的核心部分，其反应方程式为：
阳极反应：H2 → 2H+ + 2e-
阴极反应：1/2O2 + 2H+ + 2e- → H2O
整体反应：H2 + 1/2O2 → H2O
在PEMFC中，阳极和阴极分别由催化剂层、质子交换膜和气体扩散层组成。

阳极催化剂层通常采用铂（Pt）或其合金作为催化剂，阴极催化剂层则采用铂和钴（Co）的合金。

质子交换膜是PEMFC 的关键组件，它能够将氢离子（H+）从阳极传输到阴极，同时阻止电子的流动，从而保证电池的正常工作。

在PEMFC中，阳极反应是氢气的氧化反应，也称为氧化还原反应。

氢气在阳极催化剂层上与氧化剂（如空气中的氧气）发生反应，产生氢离子和电子。

其中，氢离子通过质子交换膜传输到阴极，而电子则通过外部电路流动到阴极，从而产生电流。

阴极反应是氧气的还原反应，也称为氧还原反应。

氧气在阴极催化剂层上与氢离子和电子发生反应，产生水。

整体反应是氢气和氧气在电极上催化反应，
产生水和电能。

PEMFC具有高效、清洁、低噪音、低污染等优点，被广泛应用于汽车、船舶、飞机、移动电源等领域。

然而，PEMFC还存在一些问题，如催化剂的高成本、质子交换膜的稳定性和耐久性等，这些问题需要进一步研究和解决。

在未来，PEMFC有望成为一种主流的能源转换技术，为人类提供更加清洁、高效、可持续的能源。

质子交换膜燃料电池膜电极及单电池的制作和性能测试一．实验目的本实验通过进行氢/氧（空）质子交换膜燃料电池（Proton exchange membrane fuel cell，PEMFC)关键组件膜电极（ Membrane electrode assembly, MEA)的制备和单电池组装及实际演示一体化（all—in-one）燃料电池发电系统,使学生全面了解燃料电池的基本原理和制作过程及使用方法。

二．实验原理燃料电池是一种通过电化学反应直接将化学能转变为低压直流电的装置，即通过燃料和氧化剂发生电化学反应产生直流电和水.燃料电池装置从本质上说是水电解的一个逆装置。

在电解水过程中，外加电源将水电解,产生氢和氧；而在燃料电池中,则是氢和氧通过电化学反应生成水，并释放出电能. 燃料电池单体主要有四部分组成，即阳极、阴极、电解质(质子交换膜）和外电路.图1为组成燃料电池的基本单元的示意图。

阳极为氢电极,阴极为氧电极，阳极和阴极上都含有一定量的催化剂（目的是用来加速电极上发生的电化学反应），两极之间是电解质。

图1 燃料电池工作原理图。

图中Anode为阳极，Cathode为阴极，Bipolar Plate为双极板，CL为催化剂层，PEM为质子交换膜。

工作原理为：氢气通过管道或导气板到达阳极，在阳极催化剂的作用下，氢气发生氧化，释放出电子，如反应（1)所示。

氢离子穿过电解质到达阴极,而在电池的另一端，氧气(或空气）通过管道或导气板到达阴极，同时，电子通过外电路也到达阴极。

在阴极侧，氧气与氢离子和电子在阴极催化剂的作用下反应生成水，如反应（2）所示。

与此同时，电子在外电路的连接下形成电流,可以向负载输出电能。

燃料电池总的化学反应如式(3)所示。

阳极半反应:H2→ 2 H+ + 2 e—E o = 0.00 V (1）阴极半反应:1/2 O2 + 2 H+ + 2 e-→ H2O E o = 1。

23 V (2)电池总反应：H2(g） + 1/2 O2（g) → H2O(l）E o cell = 1。

质子交换膜燃料电池和锂电池的关系概述说明以及解释1. 引言1.1 概述本文旨在探讨质子交换膜燃料电池和锂电池之间的关系，并对它们的基本原理、应用领域以及特点进行详细的比较和分析。

质子交换膜燃料电池是一种新兴的能源转换技术，通过使用嵌入在薄膜中的质子交换膜来媒介氧化还原反应，将氢气和氧气直接转化为水、电子和热能。

而锂电池则是利用锂离子在正、负极之间迁移产生电流的装置。

这两种技术都具有独特的优势和适用性，已经广泛应用于各个领域。

1.2 文章结构文章分为五个主要部分。

首先，在引言部分我们将简要概述文章内容，并阐明文章结构。

其次，我们将对质子交换膜燃料电池和锂电池的基本原理进行介绍，包括它们的工作原理等方面。

然后，我们会对两者在不同领域中的应用特点进行对比分析。

接下来，我们将着重从共同点和不同点两个方面，探讨质子交换膜燃料电池和锂电池之间的关系。

最后，我们将总结这两种技术的关系，并展望未来可能的发展趋势。

1.3 目的本文的目的在于通过对质子交换膜燃料电池和锂电池进行系统性比较分析，深入了解它们之间的关系及应用前景。

同时，希望能为相关领域的科学家、工程师以及决策者提供有价值的参考信息，促进这两种技术在更广泛范围内的应用和推广。

2. 质子交换膜燃料电池和锂电池的基本原理2.1 质子交换膜燃料电池的工作原理：质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，简称PEMFC）是一种利用氢和氧气之间化学反应产生电能的装置。

它由一个阳极（负极）、一个阴极（正极）以及位于两个极之间的质子交换膜组成。

在PEMFC 中，氢气通过阳极进行供给，而在阴极则通过外部引入的氧气或空气与阳极处的水蒸汽反应。

这个过程中，阳极上的贵金属催化剂将来自氢气分子的质子催化成为游离态，并且这些游离态质子穿过了质子交换膜从阳极方向转移到阴极。

同时，在电解过程中，被分解后的水以水蒸汽形式从阴极排出。

在PEMFC 中，因为质子交换膜具有良好的选择性，可以充当离子选择性透过物。

soec燃料电池工作原理
燃料电池是一种通过氧化还原反应将化学能直接转化为电能的装置。

在燃料电池中，燃料和氧气在电解质媒介中进行电化学反应，产生水和电能。

燃料电池的核心是两个电极：阳极和阴极，以及中间的电解质。

阳极和阴极之间有一层绝缘的质子交换膜。

典型的燃料电池中，阳极为负极，阴极为正极。

质子交换膜起到了电子的隔离作用，防止直接的电子流动。

当燃料进入阳极侧，氧气进入阴极侧时，燃料电池中的反应开始。

在燃料电池中，燃料（如氢气）在阳极侧发生氧化反应，可将氢气分子中的电子从氢分子中剥离出来，形成氢离子和电子。

这些电子无法穿过质子交换膜，只能通过外部电路产生电流。

而剩下的氢离子穿过质子交换膜，从阳极侧流向阴极侧。

同时，在阴极侧，氧气与电子和氢离子反应，形成水分子。

这个反应是还原反应，并同时产生了电子。

这些电子沿外部电路流回到阳极侧，与燃料侧的电子重新结合。

总的来说，燃料电池中的工作原理可概括为以下几个步骤：
1. 在阳极侧，燃料发生氧化反应，产生氢离子和电子。

2. 氢离子穿过质子交换膜，从阳极侧流向阴极侧。

3. 在阴极侧，氧气与电子和氢离子反应，形成水分子和电子。

4. 电子通过外部电路从阴极流回阳极，与燃料侧的电子重新结合，形成闭合的电路。

5. 这个过程产生的电流可用于供电。

燃料电池的工作原理基于氧化还原反应和质子交换膜的特性，通过将化学能转化为电能实现能量的转换，具有高效、环保、可再生等优点，在各个领域具有广泛的应用前景。
