质子交换膜燃料电池的工作原理

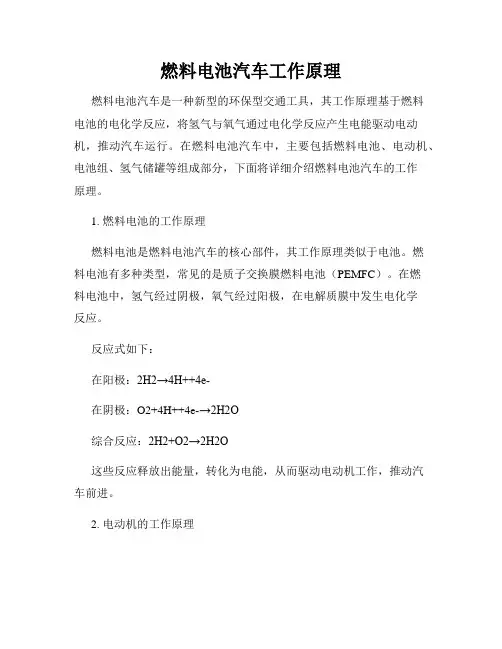

燃料电池汽车工作原理燃料电池汽车是一种新型的环保型交通工具，其工作原理基于燃料电池的电化学反应，将氢气与氧气通过电化学反应产生电能驱动电动机，推动汽车运行。

在燃料电池汽车中，主要包括燃料电池、电动机、电池组、氢气储罐等组成部分，下面将详细介绍燃料电池汽车的工作原理。

1. 燃料电池的工作原理燃料电池是燃料电池汽车的核心部件，其工作原理类似于电池。

燃料电池有多种类型，常见的是质子交换膜燃料电池（PEMFC）。

在燃料电池中，氢气经过阴极，氧气经过阳极，在电解质膜中发生电化学反应。

反应式如下：在阳极：2H2→4H++4e-在阴极：O2+4H++4e-→2H2O综合反应：2H2+O2→2H2O这些反应释放出能量，转化为电能，从而驱动电动机工作，推动汽车前进。

2. 电动机的工作原理电动机是燃料电池汽车的动力来源，接收来自燃料电池的电能，通过电磁感应原理将电能转化为机械能，驱动车辆运行。

电动机具有高效率、无排放、无噪音等优点，是燃料电池汽车的核心部件之一。

3. 电池组的作用电池组是用来存储电能的装置，通常是锂电池，在燃料电池汽车中充当储能装置的作用。

电池组可以储存来自燃料电池的电能，同时也可以通过回收制动能量实现能量回馈，提高能量利用效率。

4. 氢气储罐的原理燃料电池汽车需要氢气作为燃料，氢气储罐是存放氢气的设备。

氢气储罐通常采用高压氢气罐或液态氢气罐，确保氢气的稳定储存和供给。

氢气作为清洁能源的一种，可以通过水电解或氢气提取等方式制备。

总结：燃料电池汽车通过燃料电池产生电能驱动电动机工作，实现零排放、高效能的特点。

随着新能源汽车的不断发展，燃料电池汽车将成为未来交通运输的重要发展方向，助力构建绿色低碳的车辆出行环境。

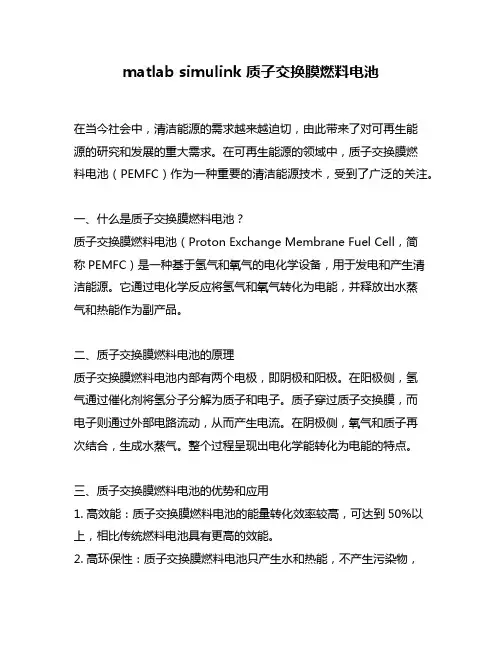

matlab simulink 质子交换膜燃料电池在当今社会中，清洁能源的需求越来越迫切，由此带来了对可再生能源的研究和发展的重大需求。

在可再生能源的领域中，质子交换膜燃料电池（PEMFC）作为一种重要的清洁能源技术，受到了广泛的关注。

一、什么是质子交换膜燃料电池？质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，简称PEMFC）是一种基于氢气和氧气的电化学设备，用于发电和产生清洁能源。

它通过电化学反应将氢气和氧气转化为电能，并释放出水蒸气和热能作为副产品。

二、质子交换膜燃料电池的原理质子交换膜燃料电池内部有两个电极，即阴极和阳极。

在阳极侧，氢气通过催化剂将氢分子分解为质子和电子。

质子穿过质子交换膜，而电子则通过外部电路流动，从而产生电流。

在阴极侧，氧气和质子再次结合，生成水蒸气。

整个过程呈现出电化学能转化为电能的特点。

三、质子交换膜燃料电池的优势和应用1. 高效能：质子交换膜燃料电池的能量转化效率较高，可达到50%以上，相比传统燃料电池具有更高的效能。

2. 高环保性：质子交换膜燃料电池只产生水和热能，不产生污染物，是一种环保的能源形式。

3. 快速启动和停机：相比于传统燃料电池，质子交换膜燃料电池启动和停机时间更短，更加灵活。

4. 应用广泛：质子交换膜燃料电池可以广泛应用于交通工具、移动设备、住宅和工业领域等各个领域，具有巨大的市场潜力。

四、MATLAB和Simulink在质子交换膜燃料电池研究中的应用MATLAB和Simulink是两个常用的科学计算软件，它们在质子交换膜燃料电池研究中扮演着重要的角色。

1. 模型建立：利用MATLAB可以建立质子交换膜燃料电池的物理数学模型，通过对各个参数进行计算和优化，可以提高燃料电池的效率和性能。

2. 控制策略设计：Simulink可以实现对质子交换膜燃料电池的控制策略进行仿真和优化，通过模拟不同的控制算法，可以提高燃料电池的稳定性和可靠性。

质子交换膜燃料电池的工作原理质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell,PEMFC）是一种高效、清洁的能源转换装置，其工作原理基于氢气和氧气之间的氧化还原反应，将化学能转化为电能。

本文将从以下几个方面详细介绍质子交换膜燃料电池的工作原理：1.燃料供应质子交换膜燃料电池的燃料供应通常为氢气，氢气通过外部管道或压力容器进入燃料电池的阳极（也称为燃料电极）。

在阳极，氢气被催化剂分解为带正电的氢离子（质子）和带负电的电子。

这个过程被称为电离或解离。

2.氧化反应在质子交换膜燃料电池中，氧气的氧化反应在阴极（也称为空气电极）上进行。

阴极上的氧气与阳极通过质子交换膜传递过来的氢离子结合，生成水。

同时，电子从阳极通过外部电路流向阴极，形成电流。

3.质子转移质子是氢原子核，带正电荷。

在质子交换膜燃料电池中，氢离子通过质子交换膜从阳极转移到阴极。

这个过程是借助于质子交换膜中的水分子进行的。

4.阴极反应在阴极，氧气与氢离子结合生成水，同时电子从阳极通过外部电路流向阴极。

这个过程中，电子和氢离子分别在阴极和阳极上形成电流。

5.电流生成当电子和氢离子在阳极和阴极上形成电流时，就会在外电路中产生电压和电流。

这个电压和电流可以用来驱动电动机或其他电子设备。

质子交换膜燃料电池的输出电压通常为1伏特左右，输出电流取决于负载电阻的大小。

6.废热排放质子交换膜燃料电池的废热排放主要来自于氧化反应和质子转移过程中产生的热量。

这些热量可以通过冷却系统进行回收利用，或者以热水的形式排放到环境中。

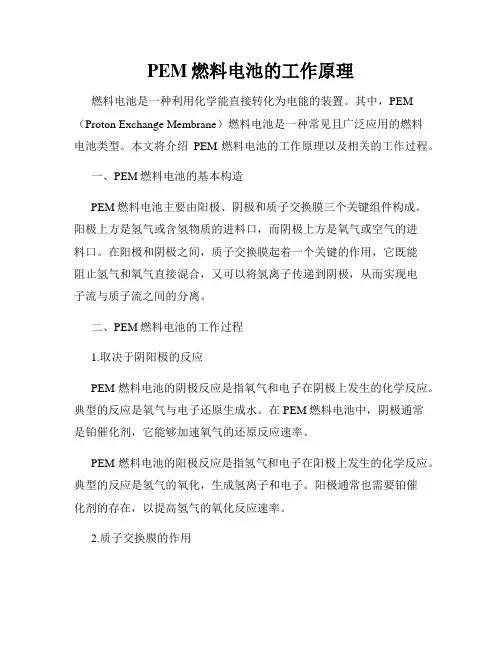

PEM燃料电池的工作原理燃料电池是一种利用化学能直接转化为电能的装置。

其中，PEM （Proton Exchange Membrane）燃料电池是一种常见且广泛应用的燃料电池类型。

本文将介绍PEM燃料电池的工作原理以及相关的工作过程。

一、PEM燃料电池的基本构造PEM燃料电池主要由阳极、阴极和质子交换膜三个关键组件构成。

阳极上方是氢气或含氢物质的进料口，而阴极上方是氧气或空气的进料口。

在阳极和阴极之间，质子交换膜起着一个关键的作用，它既能阻止氢气和氧气直接混合，又可以将氢离子传递到阴极，从而实现电子流与质子流之间的分离。

二、PEM燃料电池的工作过程1.取决于阴阳极的反应PEM燃料电池的阴极反应是指氧气和电子在阴极上发生的化学反应。

典型的反应是氧气与电子还原生成水。

在PEM燃料电池中，阴极通常是铂催化剂，它能够加速氧气的还原反应速率。

PEM燃料电池的阳极反应是指氢气和电子在阳极上发生的化学反应。

典型的反应是氢气的氧化，生成氢离子和电子。

阳极通常也需要铂催化剂的存在，以提高氢气的氧化反应速率。

2.质子交换膜的作用在PEM燃料电池中，质子交换膜的作用至关重要。

这种特殊的膜具有高导电性和高选择性，能够允许通过质子，但阻止电子和气体的通过。

当氢气进入阳极一侧时，它会在质子交换膜上脱离电子并转化为质子。

质子交换膜还可以阻断氢离子与氧气直接反应生成水的过程，从而使电子和质子在阴阳极之间通过外部电路连接，形成电流，实现能量转化。

3.通过外部电路供电PEM燃料电池的工作过程不仅仅依赖于燃料进料和化学反应，它还需要通过外部电路来提取产生的电子流，以供电给外部设备使用。

在外部电路的帮助下，电子流能够从阳极流向阴极，完成电流的闭环。

三、PEM燃料电池的优势和应用领域PEM燃料电池具有以下几个优势：1.高效能源转化：PEM燃料电池能够将燃料中的化学能高效地转化为电能。

2.响应速度快：PEM燃料电池的启动时间短，可以在数秒钟内实现满功率输出。

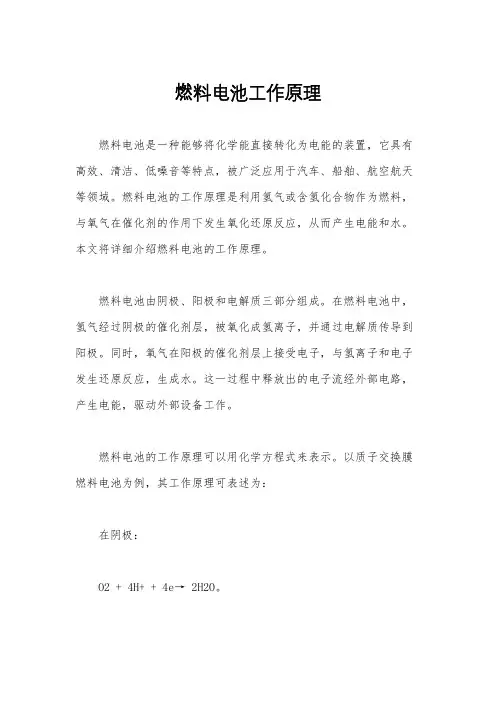

燃料电池工作原理燃料电池是一种能够将化学能直接转化为电能的装置，它具有高效、清洁、低噪音等特点，被广泛应用于汽车、船舶、航空航天等领域。

燃料电池的工作原理是利用氢气或含氢化合物作为燃料，与氧气在催化剂的作用下发生氧化还原反应，从而产生电能和水。

本文将详细介绍燃料电池的工作原理。

燃料电池由阴极、阳极和电解质三部分组成。

在燃料电池中，氢气经过阴极的催化剂层，被氧化成氢离子，并通过电解质传导到阳极。

同时，氧气在阳极的催化剂层上接受电子，与氢离子和电子发生还原反应，生成水。

这一过程中释放出的电子流经外部电路，产生电能，驱动外部设备工作。

燃料电池的工作原理可以用化学方程式来表示。

以质子交换膜燃料电池为例，其工作原理可表述为：在阴极：O2 + 4H+ + 4e→ 2H2O。

在阳极：2H2 → 4H+ + 4e-。

整个反应方程式为：2H2 + O2 → 2H2O。

从化学方程式可以看出，燃料电池的工作原理是氢气和氧气在催化剂的作用下发生氧化还原反应，产生水和电能。

这一过程不会产生有害物质，是一种清洁的能源转化方式。

燃料电池的工作原理可以分为低温燃料电池和高温燃料电池两种类型。

低温燃料电池通常采用质子交换膜作为电解质，工作温度较低，适用于小型移动设备和汽车等领域。

而高温燃料电池采用固体氧化物作为电解质，工作温度较高，适用于大型电力站和工业生产等领域。

总的来说，燃料电池的工作原理是利用氢气和氧气在催化剂的作用下发生氧化还原反应，产生电能和水。

它具有高效、清洁、低噪音等优点，是一种重要的替代能源技术。

随着技术的进步和成本的降低，燃料电池将在未来得到更广泛的应用。

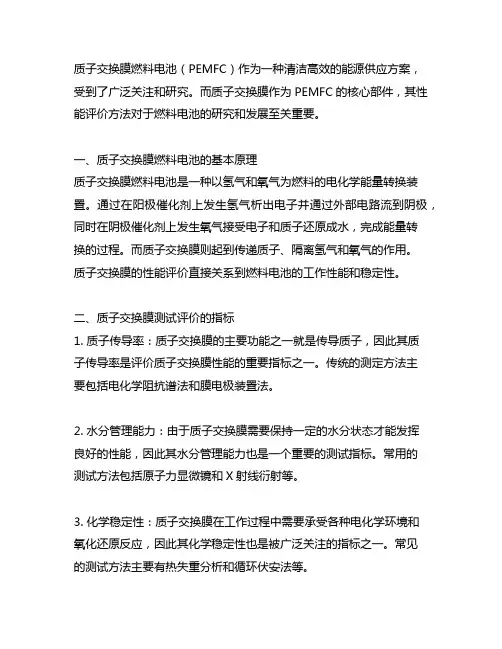

质子交换膜燃料电池（PEMFC）作为一种清洁高效的能源供应方案，受到了广泛关注和研究。

而质子交换膜作为PEMFC的核心部件，其性能评价方法对于燃料电池的研究和发展至关重要。

一、质子交换膜燃料电池的基本原理质子交换膜燃料电池是一种以氢气和氧气为燃料的电化学能量转换装置。

通过在阳极催化剂上发生氢气析出电子并通过外部电路流到阴极，同时在阴极催化剂上发生氧气接受电子和质子还原成水，完成能量转换的过程。

而质子交换膜则起到传递质子、隔离氢气和氧气的作用。

质子交换膜的性能评价直接关系到燃料电池的工作性能和稳定性。

二、质子交换膜测试评价的指标1. 质子传导率：质子交换膜的主要功能之一就是传导质子，因此其质子传导率是评价质子交换膜性能的重要指标之一。

传统的测定方法主要包括电化学阻抗谱法和膜电极装置法。

2. 水分管理能力：由于质子交换膜需要保持一定的水分状态才能发挥良好的性能，因此其水分管理能力也是一个重要的测试指标。

常用的测试方法包括原子力显微镜和X射线衍射等。

3. 化学稳定性：质子交换膜在工作过程中需要承受各种电化学环境和氧化还原反应，因此其化学稳定性也是被广泛关注的指标之一。

常见的测试方法主要有热失重分析和循环伏安法等。

三、质子交换膜测试评价方法的发展趋势随着质子交换膜燃料电池技术的不断发展，对质子交换膜性能评价的要求也在不断提高。

未来，质子交换膜测试评价方法的发展趋势将主要集中在以下几个方面：1. 多功能集成测试：未来的质子交换膜测试评价方法将更加注重对多种性能指标的综合评价，以更全面地揭示质子交换膜的性能特点。

2. 环境适应性测试：随着质子交换膜燃料电池的应用范围不断扩大，对质子交换膜在不同环境下的性能稳定性将成为测试评价的重点之一。

3. 在线实时监测：未来的质子交换膜测试评价方法将更加注重对质子交换膜在工作状态下的性能实时监测，以保证其在实际工作中的稳定性和可靠性。

四、个人观点和总结作为质子交换膜燃料电池领域的研究者，我认为质子交换膜测试评价方法的完善将对燃料电池技术的发展起到重要的推动作用。

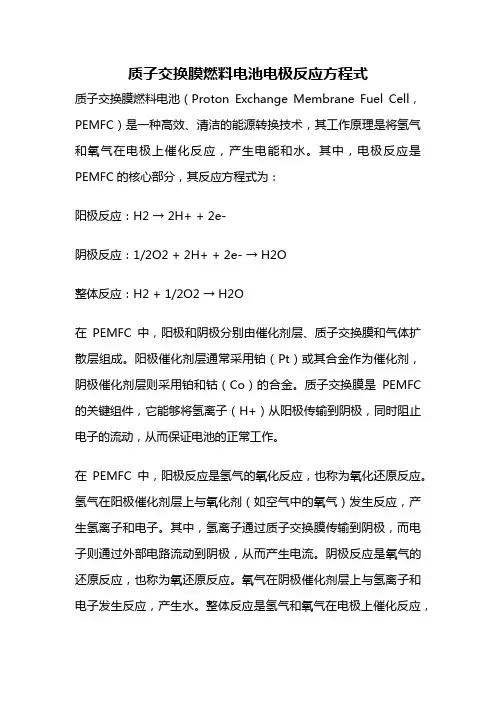

质子交换膜燃料电池电极反应方程式
质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，PEMFC）是一种高效、清洁的能源转换技术，其工作原理是将氢气和氧气在电极上催化反应，产生电能和水。

其中，电极反应是PEMFC的核心部分，其反应方程式为：
阳极反应：H2 → 2H+ + 2e-
阴极反应：1/2O2 + 2H+ + 2e- → H2O
整体反应：H2 + 1/2O2 → H2O
在PEMFC中，阳极和阴极分别由催化剂层、质子交换膜和气体扩散层组成。

阳极催化剂层通常采用铂（Pt）或其合金作为催化剂，阴极催化剂层则采用铂和钴（Co）的合金。

质子交换膜是PEMFC 的关键组件，它能够将氢离子（H+）从阳极传输到阴极，同时阻止电子的流动，从而保证电池的正常工作。

在PEMFC中，阳极反应是氢气的氧化反应，也称为氧化还原反应。

氢气在阳极催化剂层上与氧化剂（如空气中的氧气）发生反应，产生氢离子和电子。

其中，氢离子通过质子交换膜传输到阴极，而电子则通过外部电路流动到阴极，从而产生电流。

阴极反应是氧气的还原反应，也称为氧还原反应。

氧气在阴极催化剂层上与氢离子和电子发生反应，产生水。

整体反应是氢气和氧气在电极上催化反应，
产生水和电能。

PEMFC具有高效、清洁、低噪音、低污染等优点，被广泛应用于汽车、船舶、飞机、移动电源等领域。

然而，PEMFC还存在一些问题，如催化剂的高成本、质子交换膜的稳定性和耐久性等，这些问题需要进一步研究和解决。

在未来，PEMFC有望成为一种主流的能源转换技术，为人类提供更加清洁、高效、可持续的能源。

质子交换膜燃料电池的应用与发展质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，PEMFC）是一种以氢气和氧气为燃料的燃料电池，其工作原理基于质子交换膜的传质特性。

PEMFC具有高能量转化效率、快速启动、低温工作等特点，因此在诸多领域具有广泛的应用前景。

首先，PEMFC在交通运输领域的应用前景非常广阔。

由于PEMFC具有高能量转换效率和短时间启动等特点，可以满足电动汽车和无人驾驶系统的要求。

与传统燃料电池相比，PEMFC的工作温度较低，因此在电动汽车领域具有更好的氢气氧化反应速度和冷启动能力。

另外，PEMFC的质量轻、体积小，可以减轻车辆负荷，提高汽车行驶里程。

此外，PEMFC还可以用于舰船和飞机等交通工具中，提供可靠的电力能源。

其次，PEMFC在电力领域也具有重要的应用前景。

由于PEMFC具有高转化效率和快速响应的特点，可以应用于小型燃料电池发电机组。

这些小型发电机组可以嵌入到住宅、办公楼以及远离电网的地区，提供可靠的电力供应。

此外，PEMFC还可以与太阳能电池、风力发电机等可再生能源结合使用，形成混合能源系统，增加可再生能源的利用效率。

此外，PEMFC还具有在便携式电子设备中的应用潜力。

随着移动通信、智能家居等智能设备的普及，对电池的需求量逐渐增加，而传统的锂电池容量有限，使用时间较短。

PEMFC可以通过不间断地供电来解决这一问题，延长便携式设备的使用时间。

同时，PEMFC具有快速启动和高能量转换效率的特点，非常适合在户外、远程地区使用。

当前，PEMFC还存在一些挑战和亟需解决的问题。

首先，PEMFC的成本仍然较高，其中包括质子交换膜的价格昂贵。

此外，PEMFC的稳定性和寿命问题也需要进一步研究和改进。

对于氢气的存储和供应也是一个技术难题，需要解决氢气在储存和输送过程中的安全性和成本等问题。

总之，质子交换膜燃料电池具有广泛的应用前景，并且在交通运输、电力、便携式电子设备等领域中有着独特的优势。

第四代质子交换膜燃料电池
第四代质子交换膜燃料电池（PEMFC）是一种高效、可持续的燃料电池技术，其工作原理基于质子交换膜的选择性渗透性，将氢气和氧气转化为电能和水。

相比于传统的碱性燃料电池，PEMFC具有更高的能量转化效率和更低的排放。

第四代PEMFC相比于第三代PEMFC，主要的改进包括以下方面：
1. 质子交换膜的改进：第四代PEMFC采用了更加高效的质子交换膜，如聚合物全氟磺酸质子交换膜（PEMFC-HFP），可以提高质子的传输效率，从而提高电池的能量转化效率。

2. 催化剂的改进：第四代PEMFC采用了更加高效的催化剂，如铂、铑、钯等贵金属，可以提高催化剂的电化学活性和稳定性，从而提高电池的性能和寿命。

3. 系统结构的改进：第四代PEMFC采用了更加紧凑的系统结构，可以减少电池内部的阻力和泄漏，从而提高电池的效率和稳定性。

第四代PEMFC具有更高的能量转化效率、更低的排放、更长的寿命和更小的体积，是一种非常有前途的燃料电池技术，可以应用于汽车、船舶、无人机等领域。

质子交换膜燃料电池和锂电池的关系概述说明以及解释1. 引言1.1 概述本文旨在探讨质子交换膜燃料电池和锂电池之间的关系，并对它们的基本原理、应用领域以及特点进行详细的比较和分析。

质子交换膜燃料电池是一种新兴的能源转换技术，通过使用嵌入在薄膜中的质子交换膜来媒介氧化还原反应，将氢气和氧气直接转化为水、电子和热能。

而锂电池则是利用锂离子在正、负极之间迁移产生电流的装置。

这两种技术都具有独特的优势和适用性，已经广泛应用于各个领域。

1.2 文章结构文章分为五个主要部分。

首先，在引言部分我们将简要概述文章内容，并阐明文章结构。

其次，我们将对质子交换膜燃料电池和锂电池的基本原理进行介绍，包括它们的工作原理等方面。

然后，我们会对两者在不同领域中的应用特点进行对比分析。

接下来，我们将着重从共同点和不同点两个方面，探讨质子交换膜燃料电池和锂电池之间的关系。

最后，我们将总结这两种技术的关系，并展望未来可能的发展趋势。

1.3 目的本文的目的在于通过对质子交换膜燃料电池和锂电池进行系统性比较分析，深入了解它们之间的关系及应用前景。

同时，希望能为相关领域的科学家、工程师以及决策者提供有价值的参考信息，促进这两种技术在更广泛范围内的应用和推广。

2. 质子交换膜燃料电池和锂电池的基本原理2.1 质子交换膜燃料电池的工作原理：质子交换膜燃料电池（Proton Exchange Membrane Fuel Cell，简称PEMFC）是一种利用氢和氧气之间化学反应产生电能的装置。

它由一个阳极（负极）、一个阴极（正极）以及位于两个极之间的质子交换膜组成。

在PEMFC 中，氢气通过阳极进行供给，而在阴极则通过外部引入的氧气或空气与阳极处的水蒸汽反应。

这个过程中，阳极上的贵金属催化剂将来自氢气分子的质子催化成为游离态，并且这些游离态质子穿过了质子交换膜从阳极方向转移到阴极。

同时，在电解过程中，被分解后的水以水蒸汽形式从阴极排出。

在PEMFC 中，因为质子交换膜具有良好的选择性，可以充当离子选择性透过物。

质子交换膜燃料电池简介
什么质子交换膜燃料电池？
质子交换膜燃料电池(PEMFC)是一种新型的可再生能源供电装置，它是基于可逆氢气电化反应的发电原理，以氢气和氧气为起始反应物，经过固定的质子交换膜(PEM)的电解质反应产生电能。

由于PEMFC具有轻质、高效、安全环保等优点，在移动动力、发电、车辆动力、储能等领域都具有较高的应用前景。

PEMFC的主要组成部分
质子交换膜燃料电池主要由挂架、质子交换膜、反应器（或称催化剂层）、氧还原催化剂、燃料催化剂和电极连接件等部分组成。

挂架主要是支撑组件，可以使整个结构更加稳定；质子交换膜的作用是进行质子的交换，使电荷分布均匀；反应器是固定在（PEM）上的组合催化剂，可以促进氢气和氧气的电解反应进而产生电能；氧还原催化剂的作用是将氧气还原为水；燃料催化剂的作用是将氢气氧化为水；电极连接件的作用是连接质子交换膜燃料电池的正负极，使电流不至于漏出。

PEMFC的工作原理
PEMFC的工作原理是PEM膜充当离子的交换桥，使形成的电荷均匀分布和传递，然后，氢气和氧气在催化剂上反应，产生电子和质子，质子穿过PEM膜进入正端，电子穿过外部电路进入负端，由此产生电流和动力。

反应化学方程式为：
2H2+O2=2H2O+4e-。

质子膜燃料电池质子交换膜燃料电池是一种燃料电池，在原理上相当于水电解的“逆”装置。

其单电池由阳极、阴极和质子交换膜组成，那么质子膜燃料电池原理是什么呢？接下来来详细为大家介绍一下吧。

质子交换膜燃料电池主要应用氢气作为原料，将氧化剂中的化学能转化为电能的一种发电装置。

它的发电原理与普通的化学电池发电原理基本相同：都是利用正负极板上的电子的移动完成燃料的氧化还原反应。

氧化过程发生在正极也就是阳极，还原过程发生在负极也就是阴极。

相对于内燃机而言质子交换膜燃料电池，它的工作特点是直接将化学能转化为电能，因此效率更高。

又因为它是以氢气为燃料，最后作用的产生物是水，没有生成任何有害气体释放到空气中，是我们所需要的环保新能源。

并且它的输出功率更高，无需充电。

正是因为它具有这么突出的优点，所以燃料电池技术被认为是21 世纪首选的洁净、高效的发电技术，被世界认为是最有发展前途的新能源。

燃料电池的原理质子交换膜燃料电池主要由阳极流场板，膜电极和阴极流场板组成，其中膜电极又包含扩散层、催化层和质子交换膜。

在工作时质子交换膜燃料电池系统就相当于一个直流电源，直流电源的负极相当于燃料电池的阳极，正极相当于燃料电池的阴极。

首先氢气通过质子交换膜到达阳极，在阳极催化剂的作用下，1 个氢分子解离为2 个氢质子，并释放出2 个电子，阳极反应为：阳极（负极）：2H2-4e- → 4H+。

在电池的另一端，氧气（或空气）通过管道或导气板到达阴极，在阴极催化剂的作用下，氧分子和氢离子与通过外电路到达阴极的电子发生反应生成水，阴极反应为：阴极（正极）：O2+4H++4e- → 2H2O总反应式：2H2+1/2 O2 → H2O + 电能电子在外电路形成直流电。

因此，只要源源不断地向燃料电池阳极和阴极供给氢气和氧气，就可以向外电路的负载连续地输出电能。
