GQH-D高频开关直流电源系统 使 用 说 明 书

深圳市泰昂能源科技股份有限公司 二零一二年四月 高频开关直流电源系统使用说明书 深圳市泰昂能源科技股份有限公司 - 1 - 目 录 公司概述…………………………………………………………………………………………………….2 智能电网电源整体解决方案………………………………………………………………………………2 第一章 概述……………………………………………………………………………………………….4 §1.1 简 介 ………………………………………………………………………………………………4 §1.2 系统性能特点 ……………………………………………………………………………………4 §1.3 型号定义说明………………………………………………………………………………………5 §1.4 技术指标……………………………………………………………………………………………5 第二章 系统结构组成及接线方式…………………………………………………………………………6 §2.1系统结构组成………………………………………………………………………………………...6 §2.2系统主要接线方式…………………………………………………………………………………...8 第三章 系统监控模块………………………………………………………………………………… 19 §3.1监控系统原理组成…………………………………………………………………………………19 §3.2 触摸屏监控模块PMU-51操作说明………………………………………………………………20 §3. 3液晶屏监控模块PMU-S31 操作说明……………………………………………………………33 第四章 高频整流模块说明…………………………………………………………………………….44 §4.1概述…………………………………………………………………………………………………44 §4.2工作原理……………………………………………………………………………………………45 §4.3整流模块技术参数…………………………………………………………………………………46 第五章 蓄电池使用维护…………………………………………………………………………………47 §5.1充电功能……………………………………………………………………………………………47 §5.2温度补偿……………………………………………………………………………………………48 §5.3电池定期维护保养功能……………………………………………………………………………48 第六章 基于模块化的直流不间断电源一体化介绍……………………………………………………50 §6.1技术特征……………………………………………………………………………………………50 §6.2适用范围……………………………………………………………………………………………50 §6.3为解决系统问题所做的创新设计…………………………………………………………………51 §6.4我们的努力为客户带来的收益……………………………………………………………………52 §6.5系统配置及通信方案………………………………………………………………………………53 §6.6系统技术指标………………………………………………………………………………………53 附录：注意事项……………………………………………………………………………………54 高频开关直流电源系统使用说明书 深圳市泰昂能源科技股份有限公司 - 2 - 公司概况

深圳市泰昂能源科技股份有限公司，成立于2001年4月，2009年12月由原“深圳市泰昂电子技术有限公司”整体变更为“深圳市泰昂能源科技股份有限公司”，注册资本4200万。 泰昂能源下属深圳、绩溪两大研发和制造基地。深圳总部位于南山区科技园高新中区深圳软件园，为公司的研发中心、营销管理中心；全资子公司安徽泰昂电力技术有限公司位于安徽皖南绩溪生态工业园，占地60000余平方米，是公司在安徽的制造基地。为深圳市软件企业、国家级高新技术企业。 泰昂能源自创立以来，一直专注于为电网提供专业化、个性化、定制化的智能电源解决方案，是我国领先的智能电源系统提供商之一。 泰昂能源主要从事智能电源系统的研发、生产和销售，为电网提供智能电源系统的解决方案。主要产品为智能电源系统，具体包括智能交流电源系统、智能直流电源系统和智能交直流一体化电源系统等。 泰昂能源截至2010年底取得1000kV特高压变电站3座，±800kV、±660kV、±500kV换流站11座，500kV变电站100余座，220kV变电站1000余座，总计3500余座变电站的产品运行业绩。 高频开关直流电源系统使用说明书 深圳市泰昂能源科技股份有限公司

- 3 - 智能电网电源整体解决方案 1、智能交流电源整体解决方案 解决：

1）、交流电源全面智能监控问题； 2）、设计、生产、维护人为因素影响问题； 3）、交流电源信息平台深度开发问题； 4）、交流电源结合空调、照明等设备的程序化控制问题； 5）、优化传统配电设计，装得更多，屏柜更少，检修维护更方便； 6）、智能配电目前采集数据多而杂，但深度开发不够； 7）、不间断电源问题； 8）、用户储能问题； 9）、电动汽车充电问题； 10）、分布式电源问题。

2、智能直流电源整体解决方案 解决：

1）、解决应用于智能变电站“上行下达信息全部数字化”问题； 2）、解决串联模式蓄电池组不能在线维护核容等问题； 3）、直流电源信息平台深度开发问题； 4）、解决直流负载程序化控制问题。

3、智能交直流一体化电源整体解决方案 解决：

1）、解决交直流电源统一监控问题； 2）、解决应用于智能变电站“上行下达信息全部数字化”问题； 3）、解决串联模式蓄电池组不能在线维护核容等问题； 4）、解决负载程序化控制问题。

第一章 概 述 高频开关直流电源系统使用说明书 深圳市泰昂能源科技股份有限公司

- 4 - §1.1 简 介 GQH-D系列高频开关直流电源系统采用我公司自主研制开发的高频开关整流模块及微机监控模块，融合了最新的高频软开关技术和计算机控制技术，具有高效率的零开通和零关断整流技术，简洁易懂的中文界面显示，完全智能化运行管理和多层保护等优异性能，极大地提高了系统的稳定性、可靠性和效率。 高频开关电源由于其体积小，重量轻，技术指标优越，模块化设计，Ｎ＋１热备份方式，系统配置有RS485和RS232接口，可与后台计算机配合通讯，实现“遥控、遥测、遥信、遥调”功能，完全满足电力系统自动化控制系统要求，是符合高新技术发展方向的新型电源产品。目前已广泛应用于发电厂、水电站及各类变电站和工业企业配电系统中心。

§1.2 系统性能特点  高频软开关技术：采用最新的高频谐振软开关技术，实现整流过程高频开关管的零开通和零关断，提高系统的效率和功率密度。  模块化设计，充电装置使用多个高频开关模块并联，N+1热备份，可平滑扩容，可带电热拔插模块，具有一体化接口，提高系统稳定性和可靠性。  监控功能完善，高智能化，采用大屏幕液晶汉字显示，触摸屏带触摸功能，声光告警。  全智能化设计，对系统的各组成部分：交流配电、整流模块、直流馈电实现全参数本地及远端监控；主要监控量有：模块的开/关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换、电池自动管理等等。  监控系统配有标准RS-232/485接口，采用电力部标准通信规约，方便接入自动化系统，提供开放协议，方便组网，简单实现“四遥”及无人值守。  对蓄电池自动管理及自动维护保养：实时监测蓄电池组的端电压，充、放电电流， 单体蓄 电池电压自动控制均、浮充以及定期维护均充。  具有电池温度补偿功能。  整流模块操作使用简单，可带电插拔，更方便于安装、检修、更换。

§1.3 型号定义说明 高频开关直流电源系统使用说明书 深圳市泰昂能源科技股份有限公司

- 5 - GQH-D（GZDW） --- / / / C超高倍率镉镍蓄电池 G高倍率镉镍蓄电池 电池种类 Z中倍率镉镍蓄电池 M阀控式密封铅酸蓄电池 F固定型防酸式铅酸蓄电池 额定直流输出电流（A） 额定直流输出电压（V） 电池额定容量及组数（双组电池×2、用Ah表示） 设计序号 微机型智能高频开关直流电源柜 深圳市泰昂能源直流产品系列 §1.4 技术指标

◆ 交流输入电压: 380V±15% ◆ 电网频率：50Hz±10% ◆ 输出电流等级：10A~320A ◆ 使用电池容量:10AH~3000AH ◆ 额定输出电压：220V/110V ◆ 输出电压范围: 198V~286V /99V~143V 连续可调 ◆ 输出限流：额定电流×（10% ~110% ） ◆ 模块额定输出电流：5A， 7A，10A，20A （220V系统）； 10A，15A，20A，40A（110V系统） ◆ 稳压精度: ≤±0.5% ◆ 稳流精度: ≤±0.5% ◆ 纹波系数: ≤±0.1% ◆ 效率: ≥91% ◆ 输出过压保护: 295±5V/155V±2V ◆ 输出欠压保护: 190V±2V/85V±2V ◆ 绝缘电阻: ≥10M ◆ 绝缘强度：输出对地、输入对地、输入对输出施加2KVAC, 1min无飞弧无闪络。 ◆ 相对湿度: ≤90% ◆ 海拔：≤1000m

合集下载

华隆机电直流屏说明书

华隆机电直流屏说明书

华隆机电直流屏说明书一、引言华隆机电直流屏是一种用于电力系统的控制和保护设备，具备高效、可靠和安全的特点。

本说明书将详细介绍华隆机电直流屏的结构、原理、使用方法以及注意事项，帮助用户正确使用和维护该设备。

二、结构和原理1. 结构华隆机电直流屏由直流屏柜体、直流屏柜门、直流屏控制器等组成。

直流屏柜体采用优质钢板制作，具备良好的防护性能，能有效防止灰尘、水分和腐蚀物质对设备的侵蚀。

直流屏柜门配备观察窗、锁等装置，方便用户进行观察和操作。

直流屏控制器是整个设备的核心部分，负责控制和保护直流电源系统的正常运行。

2. 原理华隆机电直流屏采用直流电源供电方式，通过直流屏控制器对直流电源进行控制和保护。

直流屏控制器能够实时监测电流、电压、温度等参数，并根据设定的保护参数进行自动保护。

当出现电流过载、电压异常等情况时，直流屏控制器会及时发出警报并采取相应的保护措施，保证系统的安全运行。

三、使用方法1. 安装安装华隆机电直流屏时，应选择平整、干燥、通风良好的场所，避免阳光直射和雨水侵蚀。

同时，还应保持一定的安全距离，防止发生意外事故。

安装时，应根据设备的尺寸和重量，选择合适的工具和设备进行安装，确保设备稳固可靠。

2. 连接华隆机电直流屏需要与其他设备进行连接，如直流电源、负载设备等。

在连接过程中，应注意正确接线，确保连接牢固可靠。

同时，还需根据实际情况选择合适的导线和连接器，避免因连接不良导致设备故障。

3. 操作华隆机电直流屏的操作方法简单易懂。

首先，打开直流屏柜门，根据需要调整直流电源的输出电压和电流。

然后，将负载设备与直流屏进行连接，并确保连接牢固可靠。

最后，按下启动按钮，直流屏控制器将开始工作，监测和保护直流电源系统的正常运行。

四、注意事项1. 使用前应先了解华隆机电直流屏的使用方法和注意事项，确保正确操作和使用设备。

2. 避免将直流屏暴露在高温、高湿等恶劣环境中，以免影响设备的正常运行。

3. 定期检查直流屏的连接线路，确保连接牢固可靠，避免因连接不良导致设备故障。

高频开关电源直流屏操作说明书

高频开关电源直流屏操作说明书

特别说明：1．只有专业人员才可对设备进行操作！2．设备标准配置不含以下监测功能：A.电池巡检功能B.开关量监测功能C.支路绝缘监测功能3．以上为可选配置，只有在用户有特别要求时，设备才具有上述功能。

欲获取详细信息，请与我公司联系！1. 概述GZDW□系列高频开关直流电源屏及应急电源柜是我公司吸收消化国内外同类产品的优点，根据GB/T 19826-2005和DL/T 459-2000等标准自行设计生产的直流电源成套装置，是目前变配电系统必不可少的直流电源系统。

现已广泛应用于从500KV到10KV 不同电压等级的变电站及开闭所，15MW-60MW发电机组的电厂，国家重点工程如地铁、油田、化工、冶金等，同时产品出口到中亚、东南亚、非洲等许多国家和地区。

作为控制、信号、事故照明等负荷的正常与事故情况下的直流电源系统，可实现无人值班，是传统直流电源成套装置的理想换代产品。

该系列直流电源柜，采用了近年来发展并已成熟的新技术和元器件（如PLC、智能型整流模块、触摸屏、免维护铅酸蓄电池等），从而使主电路具有线路简单，保护配合合理，控制单元具有以智能化为主的全数字式调节、控制、检测（取代了绝缘监察、过、欠压、闪光等继电器）、信号等功能。

该设备还具有RS485/RS232通讯接口，通过上位机可实现对其的“四遥”，即遥测、遥信、遥调、遥控，可实现无人值守，是新型的直流电源装置。

2．型号说明：G直流标称电压（V）Z D W电池额定容量（Ah）及组数（双组*2）设计序号监控装置（W-微机型 无-省略)电力系统直流装置柜（屏）3. 正常使用条件：3.1海拔不超过2000m。

3.2设备运行期间周围空气温度不高于40℃，不低于-25℃。

3.3日平均相对湿度不大于95%，月平均相对湿度不大于90%。

3.4安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5mT。

3.5安装垂直倾斜度不超过5%。

3.6使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在。

直流屏说明书

直流屏说明书

GZDW高频开关电源直流系统说明书江苏洪泽瑞特电子设备有限公司一、概述ＧＺＤＷ系列高频开关电源直流系统是新一代直流电源成套装置，该装置将整流器、电池组柜、调压装置、馈出分路、保护告警回路及微机监控系统有机地结合在一起，通过微机实现自动管理，自动设定并管理各种类型电池的均充电、浮充电的运行，并可通过ＲＳ２３２／４８５通讯接口实现远端集中监控管理，满足无人值守电站的需要，广泛应用于变电所、发电厂、工矿企业、铁路运输及科研机构等单位作继电保护、控制、信号、通信、事故照明和开关跳合闸电源，也可作为大中型建筑的直流照明电源。

二、主要功能及特点１、采用国际先进的高频相移谐振技术，电源效率高，具有良好的电气性能及电磁兼容性。

２、采用全自动均流Ｎ＋１冗余模块化设计，选配灵活、扩容方便、可靠性高。

３、交流输入电压范围宽，在电力供应不稳地区也能可靠工作。

４、完善的多重防雷体系，确保系统可靠运行。

５、具有完善的保护功能，包括交流输入过欠压、直流输出过压、过流及短路保护。

６、液晶大屏幕智能监控，中文菜单，显示直观，操作方便。

７、自动实现电池组均充、浮充状态的切换，确保电池组处于良好的工作状态。

８、备有防反灌二极管，极大地提高了系统的可靠性。

９、监控单元可检测交流输入电压、直流输出电压、电流、电池组电压、电流值，并可对上述参数进行上下限设定，超限报警。

１０、具有ＲＳ２３２／４８５通讯接口，可与变电站综合自动化系统连接，实现计算机远端集中监控管理。

三、主要技术参数１、电源输入；交流三相四线制３８０Ｖ±２０％，５０ＨＺ±２％。

２、充电机输出电压：１）浮充状态：２４１Ｖ±１％。

２）均充状态：２４８Ｖ±１％。

３、充电机输出电流：１０Ａ。

４、充电机稳压精度：≤±１％。

５、充电机稳流精度：≤±１％。

６、充电机纹波系数：≤±０．５％。

７、控制母线输出电压：２２０Ｖ±５％。

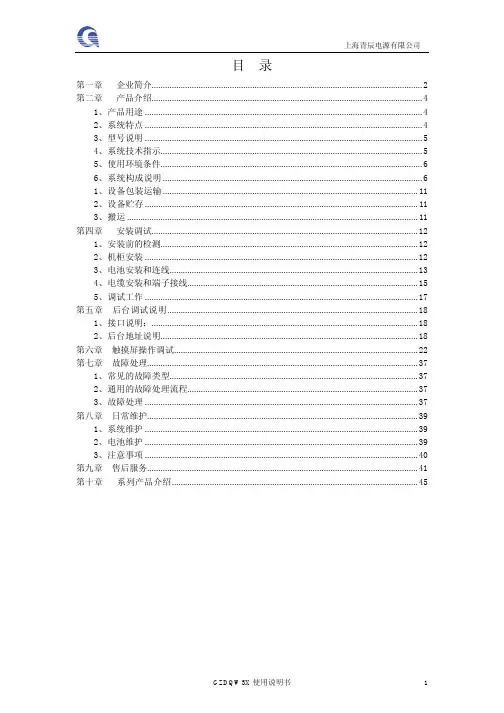

直流屏使用说明书
