注意事项
吊顶的平整度吊顶的线条走向吊顶面于吊顶设备
医学PPT
5
使用工具
• 电锤、拉鉚枪、钢角尺、木锯、手枪砖、
锤子、扳手、改锥、方尺、钳子、刨子、壁纸刀、盒尺、手锯
医学PPT
6
医学PPT
7
操作步骤

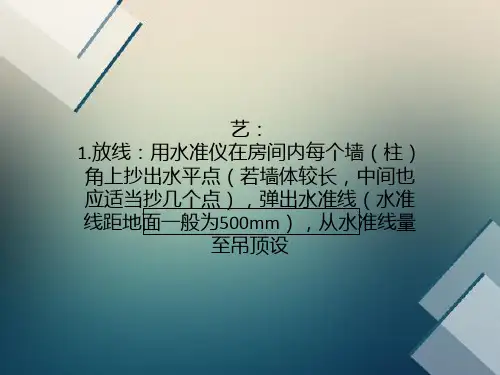

• 弹线（水平标高线、龙骨布置线、吊杆悬
挂线）——安装吊杆——安装龙骨及配件— —安装纸面石膏板
医学PPT
8
一般规定
• 吊杆龙骨的安装间距、连接方式应符合设计要求。后置埋
件金属吊杆，龙骨应进行防腐处理，木饰面板等木制品应进行防火、防腐、防蛀处理。
• 吊顶材料在运输、搬运、安装、存放时应采取相应的措施
防止受潮变形及损坏板材的表面和边角。
• 重型灯具、电扇及其它重型设备严禁安装在吊顶龙骨上。 • 吊顶类填充的吸音、保温材料的品种和铺设厚度应符合设
不小于1.20m。
• 连接件应错位安装。 • 暗龙骨系列横撑龙骨应用连接件将其两端连接在通长次龙骨上。 • 次龙骨应紧贴主龙骨安装，固定板材的次龙骨间距不得大于600mm,
在潮湿地区等场所，间距应为300mm——400mm。
• 用沉头自攻钉安装饰面板时，接缝处次龙骨宽度不得小于40mm。 • 明龙骨系列横撑龙骨与通长龙骨连接处的间隙不得大于1mm。 • 全面矫正主、次龙骨的位置及平整度。 • 主龙骨安装后应及时校正其位置标高，应按房间短向跨度的0.1%——
符合设计要求。饰面板、金属龙骨应有产品合格证书，木吊杆、木龙骨的含水率应符合国家现行的有关规定。
• 饰面板表面应平整，边缘应整齐，颜色应
一致，穿孔板的孔距应排列整齐；胶合板、木质纤维板、大蕊板不应脱酸、变色。

轻钢龙骨吊顶施工工艺,课件

建筑装饰施工工程
顶棚装饰施工工程
轻钢龙骨与铝合金龙骨吊顶施工
1.轻钢龙骨吊顶施工 2.铝合金龙骨吊顶施工
1
轻钢龙骨吊顶的构件组成
1）轻钢龙骨吊顶的优点：此类龙骨具有强度高、自重轻、防火性好、耐腐蚀性强、抗震性强、安装方便等优点。 2）轻钢龙骨吊顶由轻钢组装成的龙骨骨架和石膏板等面板构成。将吊顶轻钢龙骨骨架进行装配组合，归纳为U型，T型， H型和V型。
常用板材类型及特性
名称材料性能质量轻、强度高、阻燃防火、保温隔热，可锯、钉、刨、粘贴，加工性能好，施工方便质量轻、吸声、防火、保温隔热、美观、施工方便质量轻、吸声、防火、防潮、防蛀、耐酸，装饰效果好，可锯、可割，施工方便质量轻、吸声、隔热、耐水，施工方便质量轻、强度高、耐高温、耐压、耐腐蚀、吸声、防火、防潮、化学稳定性好、组装方便质量大、耐腐蚀、防火、吸声效果好质量轻、吸声、防火、保温隔热、美观、施工方便导热系数低、不燃、吸声效果好防火、防水、防霉、防蛀、吸声、隔热，可锯、可钉、加工方便适用范围适用于各类公共建筑的顶棚适用于公共建筑的顶棚适用于各类公共建筑的顶棚适用于公共建筑的顶棚适用于各类公共建筑的顶棚适用于地下建筑、需降低噪声的公共建筑和工业厂房的顶棚适用于各类公共建筑的顶棚适用于公共建筑的顶棚适用于各类公共建筑的顶棚
2.对材料的要求
1.吊顶轻钢龙骨的主件钢板厚度为0.27—1.5mm 在使用过程中，要求轻钢龙骨外形平整，棱角清晰，切口不允许有毛刺和变形。镀锌层不允许有起皮，脱落，黑斑等缺陷。 2.吊顶轻钢龙骨的配件主要有吊件，挂件，连接件及挂插件等。 3.罩面板可选用石膏板，矿棉吸声板，塑料装饰板，金属装饰板等。罩面板与龙骨之间的连接可采用钉，粘，搁，卡，泡沫吸声板金属穿孔吸声板

轻钢龙骨吊顶分解PPT课件

施，防止骨变形、生锈。 2) 矿棉、玻璃棉罩面板在运输、贮存和使用过程中，严禁雨淋和
受潮。包装箱不能直接置于地面，应铺垫木板；严禁挤压，并与墙壁保持400mm以上的距离。搬运、码放过程中必须轻拿轻放，以防造成折断或边角缺损。
第42页/共62页
3) 钙塑泡沫装饰板堆放时要竖码，切忌平码，以免压坏图案，且必须离开热源3m以外。
第32页/共62页
（5）嵌缝石膏粉（配套产品）系以精细的半水石膏粉加入一定量的缓凝剂等加工而成，主要用于纸面石膏板嵌缝及钉孔填平等处。
（6）温度变化对纸面石膏板的线膨胀系数影响不大，但空气湿度则对纸面石膏板的线性膨胀和收缩产生较大影响。为了保证装修质量，避免干燥时出现裂缝，在湿度特大的环境下一般不宜嵌缝。
楔形边纸面石膏板顶棚嵌缝，一般应用采用三道腻子。
• 第一道腻子：应用刮刀将嵌缝腻子均匀饱满地嵌入缝内，将浸湿的穿孔纸带贴于缝处，用刮刀将纸带用力压平，使腻子从孔中挤出，然后再薄压一层腻子。用嵌缝腻子将石膏板上所有钉孔填平。
• 第二道腻子：第一道嵌缝腻子完全干燥后，再覆盖第二道嵌缝腻子，使之略高于石膏板表面，腻子宽200mm左右，另外在钉孔上亦应再覆盖腻子一道，宽度较钉孔扩大出25mm左右。
第18页/共62页
（5）弹附加吊杆位置线根据吊顶的具体设计，将顶棚检修走道、检修口、通风口、
柱子周边处及其他所有须加“附加吊杆”之处的吊杆位置一一测出，并弹于混凝土楼板板底。
第19页/共62页
4 复查
在弹线完成后，对所有标高线、平面造型线、吊杆位置线等进行全面检查复核，如有遗漏或尺寸错误，均应及时补充和纠正。
第10页/共62页
轻钢龙骨的安装施工
一·施工工艺
轻钢龙骨纸面石膏板安装施工工工艺流程为：交验——找规矩——弹线——复核——吊筋制作安装 ——主龙骨安装——调平龙骨架——次龙骨安装——固定 ——质量检查——安装面板——质量检查——缝隙处理 ——饰面

轻钢龙骨纸面石膏板吊顶的施工方法2021专用PPT

拱5-2
0MM，房间短向1/200，待水平度调好后再逐个拧紧螺帽。开孔位置需将大龙骨
加固。 4.施工过程中注意各工种之间配合，待顶棚内的风口、灯具、消防管线等施工
完毕
安装双层石膏板时，面层板与基层板的接缝应错开，不得在同一根龙骨上接缝。吊杆的方向也要错开，避免主龙骨向一边倾斜。烤烤板定变用标标再吊再定定定变用开墨标攻墨0吊再开烤烤M漆漆长板形吊高高根杆根板板板形吊孔线高钉线杆根孔漆漆M龙龙边用、杆安安据的据用用用、杆位，安拧，的据位龙龙，骨骨沿的裂上装装板方板的的的裂上置在装紧在方板置骨骨房纵次缝的大大的向的次次次缝的需顶大，顶向的需间向龙等螺龙龙规也规龙龙龙等螺将板龙自板也规将短jjjjkkkk次骨缺栓骨骨格要格骨骨骨缺栓大上骨攻上要格大llll向龙间陷上，，确错确间间间陷上龙画，钉画错确龙1/骨距，下基基定开定距距距，下骨出基钉出开定骨20铺不因调本本中，中不不不因调加吊本距吊，中加0，设应此节定定、避、应应应此节固顶定顶避、固15待；大，，位位小免小大大大，，。布位布免小。0-水于结保后后龙主龙于于于结保局后局主龙17平合证调调骨龙骨合证，调，龙骨666600000M度多一节节位骨位多一确节确骨位0000MMMMM调年定吊吊置向置年定定吊定向置，MMMM好的起挂挂，一，的起吊挂吊一，。。。。距后装拱抄抄中边中装拱杆抄杆边中边再修度平平、倾、修度位平位倾、不逐经，下下小斜小经，置下置斜小小个验视皮皮龙。龙验视并皮并。龙于拧，房（（骨骨，房与（与骨1紧5对间注注必必对间原注原必M螺轻大意意须须轻大预意预须M帽钢小起起和和钢小留起留和略。龙起拱拱大大龙起吊拱吊大深骨拱量量龙龙骨拱杆量杆龙入纸））骨骨纸焊）焊骨55板--22面；；底底面接；接底面吊面面吊；；面1M顶贴贴顶贴M施紧紧施紧左工，，工，右技安安技安。术装装术装进垂垂进垂行直直行直探吊吊探吊讨挂挂讨挂具时时具时有应应有应十用用十用分钳钳分钳重夹夹重夹要紧紧要紧的，，的，现防防现防实止止实止意松松意松义紧紧义紧。不不。不变形、裂缝等缺陷，因此，结合多年的装修经验，对轻钢龙骨纸面吊顶施工技术进行探讨具有十分重要的现实意义。再根据板的规格确定中、小龙骨位置，中、小龙骨必须和大龙骨底面贴紧，安装垂直吊挂时应用钳夹紧，防止松紧不

轻钢龙骨吊顶施工工艺详解PPT资料33页

主龙骨应从吊顶中心向两边
分，间距不大于1000mm，并标出吊杆的固定点，吊杆的固定点间距900-1000mm。如遇到梁和管道固定点大于设计和规程
要求，应增加吊杆的固定点。 2.固定吊
挂杆件：采用膨胀螺栓固定吊挂杆件。不上人的吊顶，吊杆长度小于1000mm，
可以采用ø6的吊杆，如果大于 1000mm，应采用ø8的吊杆
潮板等。选用板材应考虑牢固可
靠，装饰效果好，便于施工和维修，也要考虑质量轻、防火、吸音、隔热、保
温等要求。 ①纸面石膏板安装： a、饰面板应在自由状态下固定，防止出现弯棱、凸鼓的现象；
还应在棚顶四周封闭的情况下安装固定，防止棉布受潮变形。
b、纸面石膏板的长边（既包封边）应沿纵向次龙骨铺设。
料板等。
jingwuhuan 烤漆龙骨轻钢龙骨铝龙骨 jkl
①矿棉装饰吸声板安装：规格一般分为 600mm×600mm；600mm×1200mm，将面板直接搁于龙骨上。安装时，应注意板背面的箭头方向和白线方向一致，以
保
证花样、图案的整体性；饰面板上的灯具、烟感器、喷淋头、风口篦子等设备的位置应合理、美观与饰面的交接应吻
为不上人UC38小龙骨，上人UC60大龙骨二种。主龙骨宜平行房间长向安装，同
时应起拱，起拱高度为房间跨度的 1/200～1/300。主龙骨的悬臂段不应大
于300m
m，否则应增加吊杆，主龙骨的接长应采取对接，相邻龙骨的对接接头要相互
错开。主龙骨挂好后应基本调平。 ②跨度大于15m以上的吊顶，应在主龙
纸磨光，板缝宽度应小于
50mm。 d、板材的开孔和切割，应按产品的有关
要求进行。 ③饰面板上的灯具、烟感器喷、淋头、风口篦子等设备的位置应合理、美观，

轻钢龙骨吊顶方案演示ppt培训课件

轻钢龙骨的规格和厚度要符合设计要求；
03
轻钢龙骨吊顶方案设计
轻钢龙骨吊顶方案的设计思路和原则
功能性
安全性
以满足建筑物的使用功能为前提，合理安排吊顶灯具、风口、检修口等设备的位置和大小。
轻钢龙骨吊顶作为承重结构，需要考虑到承重能力、吊顶自重、以及可能出现的各种外力因素，确保安全可靠。
经济性
VS
注意事项
轻钢龙骨吊顶施工过程中需要注意顶面平整、吊顶高度、吊杆顺直、龙骨安装牢固等问题。
轻钢龙骨吊顶的施工工艺和流程介绍
施工工艺
轻钢龙骨吊顶的施工工艺包括弹线定位、吊顶基础安装、龙骨安装、石膏板固定等步骤。
流程介绍
先按照设计要求，在吊顶标高处弹出标高线，然后根据吊顶平面布置图确定吊顶龙骨的位置和吊杆的间距，再安装吊顶基础和龙骨，最后固定石膏板。
尺寸精度检验
轻钢龙骨吊顶的尺寸精度应符合设计要求，安装位置准确，固定牢固。
承载能力测试
在安装完成后，应对轻钢龙骨吊顶的承载能力进行测试，确保其承载能力符合设计要求。
消防安全检查
轻钢龙骨吊顶应采用防火材料和防火涂料，符合消防安全规定。
轻钢龙骨吊顶的质量问题及解决方案
01 02
材料问题
如果使用的材料不符合标准，会导致轻钢龙骨吊顶的结构不稳定，出现变形、开裂等问题。解决方案是严格控制材料质量，确保所使用的材料符合国家相关标准。
环保材料选择
优先选择符合环保标准的轻钢龙骨材料，降低对环境的污染。
节能减排方案
采用高效节能的轻钢龙骨吊顶系统，减少能源消耗和碳排放。
废弃物处理
合理分类处理施工过程中产生的废弃物，对可回收利用的废弃物进行回收再利用。
