受力分析步骤方法及例题

1
31
解：
1.杆AB的受力图。
2. 活塞和连杆的受力图。
E D
B
Aq
C q
B
FBA
A
FA
3. 压块 C 的受力图。
q
FCB
FAB
q
C FCx
F
B
q
FBC
1 FCy
32
例题7
D
A
K
q
C
E
BⅠ Ⅱ
P
如图所示平面构架，由杆AB ， DE及DB铰接而成。钢绳一端拴 在K处，另一端绕过定滑轮Ⅰ和 动滑轮Ⅱ后拴在销钉B上。重物 的重量为P，各杆和滑轮的自重 不计。（1）试分别画出各杆， 各滑轮，销钉B以及整个系统的 受力图；（2）画出销钉B与滑轮 Ⅰ一起的受力图；（3）画出杆 AB ，滑轮Ⅰ ，Ⅱ ，钢绳和重物 作为一个系统时的受力图
处必有力，力的方向由约束类型而定。
要注意力是物体之间的相互机械作用。因此对 2、不要多画力 于受力体所受的每一个力，都应能明确地指出
它是哪一个施力体施加的。
1
18
3、不要画错力的方向 约束反力的方向必须严格地按照约束的类型来画，不 能单凭直观或根据主动力的方向来简单推想。在分析 两物体之间的作用力与反作用力时，要注意，作用力 的方向一旦确定，反作用力的方向一定要与之相反， 不要把箭头方向画错。
BB
D
F
A
C
1
7
解： 1. 杆 BC 的受力图。
BB
D
F
A
C
1
FB B
C
FC
8
2. 杆AB 的受力图。
BB
D
F
A
正交分解

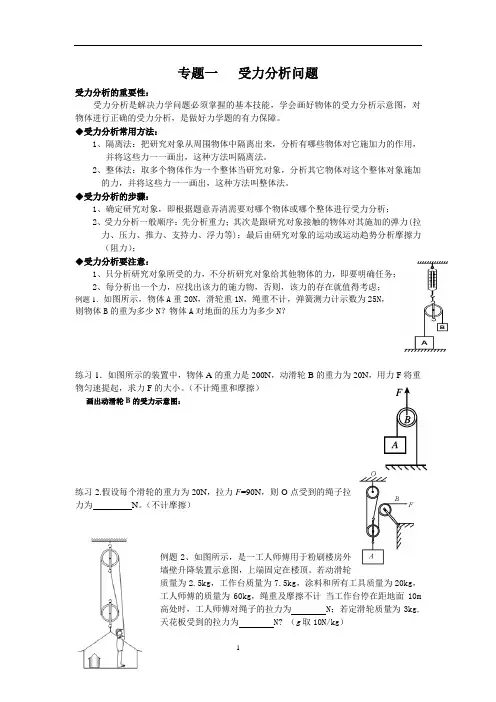

专题一受力分析问题受力分析的重要性：受力分析是解决力学问题必须掌握的基本技能，学会画好物体的受力分析示意图，对物体进行正确的受力分析，是做好力学题的有力保障。

◆受力分析常用方法：1、隔离法：把研究对象从周围物体中隔离出来，分析有哪些物体对它施加力的作用，并将这些力一一画出，这种方法叫隔离法。

2、整体法：取多个物体作为一个整体当研究对象，分析其它物体对这个整体对象施加的力，并将这些力一一画出，这种方法叫整体法。

◆受力分析的步骤：1、确定研究对象，即根据题意弄清需要对哪个物体或哪个整体进行受力分析；2、受力分析一般顺序：先分析重力；其次是跟研究对象接触的物体对其施加的弹力(拉力、压力、推力、支持力、浮力等)；最后由研究对象的运动或运动趋势分析摩擦力（阻力）；◆受力分析要注意：1、只分析研究对象所受的力，不分析研究对象给其他物体的力，即要明确任务；2、每分析出一个力，应找出该力的施力物，否则，该力的存在就值得考虑； 例题1．如图所示，物体A 重20N ，滑轮重1N ，绳重不计，弹簧测力计示数为25N ， 则物体B 的重为多少N ？物体A 对地面的压力为多少N ？练习1．如图所示的装置中，物体A 的重力是200N ，动滑轮B 的重力为20N ，用力F 将重物匀速提起，求力F 的大小。

（不计绳重和摩擦）画出动滑轮B 的受力示意图：练习2.假设每个滑轮的重力为20N ，拉力F =90N ，则O 点受到的绳子拉力为N 。

（不计摩擦）例题2、如图所示，是一工人师傅用于粉刷楼房外墙壁升降装置示意图，上端固定在楼顶。

若动滑轮质量为2.5kg ，工作台质量为7.5kg ，涂料和所有工具质量为20kg ，工人师傅的质量为60kg ，绳重及摩擦不计当工作台停在距地面10m 高处时，工人师傅对绳子的拉力为 N ；若定滑轮质量为3kg,天花板受到的拉力为 N? （g 取10N/kg ）对应练习：1．小明用如图所示的健身装置来锻炼腿部和手臂的肌肉。

高考定位受力分析、物体的平衡问题是力学的基本问题，主要考查力的产生条件、力的大小方向的判断(难点：弹力、摩擦力)、力的合成与分解、平衡条件的应用、动态平衡问题的分析、连接体问题的分析，涉及的思想方法有：整体法与隔离法、假设法、正交分解法、矢量三角形法、等效思想等．高考试题命题特点：这部分知识单独考查一个知识点的试题非常少，大多数情况都是同时涉及到几个知识点，而且都是牛顿运动定律、功和能、电磁学的内容结合起来考查，考查时注重物理思维与物理能力的考核．考题1对物体受力分析的考查例1如图1所示，质量为m的木块A放在质量为M的三角形斜面B上，现用大小均为F，方向相反的水平力分别推A和B，它们均静止不动，则()图1A．A与B之间不一定存在摩擦力B．B与地面之间可能存在摩擦力C．B对A的支持力一定大于mgD．地面对B的支持力的大小一定等于(M＋m)g审题突破B、D选项考察地面对B的作用力故可以：先对物体A、B整体受力分析，根据平衡条件得到地面对整体的支持力和摩擦力；A、C选项考察物体A、B之间的受力，应当隔离，物体A受力少，故：隔离物体A受力分析，根据平衡条件求解B对A的支持力和摩擦力．解析对A、B整体受力分析，如图，受到重力(M＋m)g、支持力F N和已知的两个推力，水平方向：由于两个推力的合力为零，故整体与地面间没有摩擦力；竖直方向：有F N＝(M＋m)g，故B错误，D正确；再对物体A受力分析，受重力mg、推力F、斜面体B对A的支持力F N′和摩擦力F f，在沿斜面方向：①当推力F沿斜面分量大于重力的下滑分量时，摩擦力的方向沿斜面向下，②当推力F沿斜面分量小于重力的下滑分量时，摩擦力的方向沿斜面向上，③当推力F沿斜面分量等于重力的下滑分量时，摩擦力为零，设斜面倾斜角为θ，在垂直斜面方向：F N′＝mg cos θ＋F sin θ，所以B对A的支持力不一定大于mg，故A正确，C错误．故选择A、D.答案AD1．(单选)(2014·广东·14)如图2所示，水平地面上堆放着原木，关于原木P在支撑点M、N处受力的方向，下列说法正确的是()图2A．M处受到的支持力竖直向上B．N处受到的支持力竖直向上C．M处受到的静摩擦力沿MN方向D．N处受到的静摩擦力沿水平方向答案 A解析M处支持力方向与支持面(地面)垂直，即竖直向上，选项A正确；N处支持力方向与支持面(原木接触面)垂直，即垂直MN向上，故选项B错误；摩擦力与接触面平行，故选项C、D错误．2．(单选)如图3所示，一根轻杆的两端固定两个质量均为m的相同小球A、B，用两根细绳悬挂在天花板上，虚线为竖直线，α＝θ＝30°，β＝60°，求轻杆对A球的作用力()图3A．mg B.3mg C.33mg D.32mg答案 A解析对A球受力分析如下图，细绳对小球A的力为F1，杆对A的力为F2，把F1和mg合成，由几何知识可得组成的三角形为等腰三角形，故F2＝mg.3．(单选) 如图4所示，用质量为M的吸铁石，将一张质量为m的白纸压在竖直固定的磁性黑板上．某同学沿着黑板面，用水平向右的恒力F轻拉白纸，白纸未移动，则此时黑板对白纸的摩擦力的大小为()图4A．F B．mgC.F2＋(mg)2D.F2＋(Mg＋mg)2答案 D解析对吸铁石和白纸整体进行受力分析，在垂直于黑板平面内受磁引力、黑板表面的支持力，在平行于黑板平面内受竖直向下的重力(M＋m)g、水平拉力F和黑板表面的摩擦力F f作用，由于纸未被拉动，所以摩擦力为静摩擦力，根据共点力平衡条件可知，摩擦力F f与(M＋m)g和F的合力等值反向，因此有F f＝F2＋(Mg＋mg)2，故选项D正确．1．合理的选取研究对象如果题目中给出的物体不止一个，在分析物体受力情况时，往往不能直接判断它与其接触的物体间是否有相互作用的弹力和摩擦力，这时可以采用隔离法(或整体法)，先分析其他物体(或整体)的受力情况，再分析被研究物体的受力情况．2．结合运动状态及时修正由于弹力和摩擦力都是被动力，它们的方向和大小与物体的运动状态有密切的关系，所以分析物体的受力情况时，除了根据力产生的条件判断外，还必须根据物体的运动状态，结合牛顿第二定律及时进行修正．考题2 对静态平衡问题的考查例2 (单选)如图5所示，倾角为60°的斜面固定在水平面上，轻杆B 端用铰链固定在竖直墙上，A 端顶住质量为m 、半径为R 的匀质球并使之在图示位置静止，此时A 与球心O 的高度差为R 2，不计一切摩擦，轻杆可绕铰链自由转动，重力加速度为g ，则有( )图5A ．轻杆与水平面的夹角为60°B ．轻杆对球的弹力大小为2mgC ．斜面对球的弹力大小为mgD ．球所受的合力大小为mg ，方向竖直向上审题突破 球受力的特点：轻杆B 端用铰链固定在竖直墙上所以轻杆上的弹力一定沿杆，支持力垂直斜面向上；由几何知识确定轻杆与水平面的夹角，采用合成法，根据平衡条件求轻杆对球的弹力和斜面对球的弹力．解析 设轻杆与水平方向夹角为θ，由sin θ＝h R ＝12，θ＝30°，故A 错误；对球由几何知识得，轻杆对球的弹力大小F N2＝mg ，故B 错误；斜面对球的弹力大小为mg ，C 正确；球处于静止状态，所受的合力大小为0，D 错误．答案 C4．(单选) 完全相同的两物体P 、Q ，质量均为m ，叠放在一起置于水平面上，如图6所示．现用两根等长的细线系在两物体上，在细线的结点处施加一水平拉力F ，两物体始终保持静止状态，则下列说法不正确．．．的是(重力加速度为g )( )图6A ．物体P 受到细线的拉力大小为F 2B ．两物体间的摩擦力大小为F 2C ．物体Q 对地面的压力大小为2mgD ．地面对Q 的摩擦力大小为F答案 A解析 两物体都保持静止，对P 、Q 整体受力分析，竖直方向受到重力2mg 和地面支持力F N ，根据平衡状态则有F N ＝2mg ，Q 对地面压力大小等于支持力，选项C 正确．水平方向受到拉力F 和地面摩擦力F f ，水平方向受力平衡F f ＝F ，选项D 正确．两段细线等长，而拉力沿水平方向．设细线和水平方向夹角为θ，则有细线拉力F T ＝F 2cos θ，选项A 错误．对P 受力分析水平方向受到细线拉力的水平分力F T cos θ＝F 2和Q 对P 的摩擦力F f ′，根据P 静止时受力平衡则有F f ′＝F 2，选项B 正确． 5．(单选)在如图所示的A 、B 、C 、D 四幅图中，滑轮本身的重力忽略不计，滑轮的轴O 安装在一根轻木杆P 上，一根轻绳ab 绕过滑轮，a 端固定在墙上，b 端下面挂一个质量都是m 的重物，当滑轮和重物都静止不动时，图A 、C 、D 中杆P 与竖直方向夹角均为θ，图B 中杆P 在竖直方向上，假设A 、B 、C 、D 四幅图中滑轮受到木杆弹力的大小依次为F A 、F B 、F C 、F D ，则以下判断中正确的是( )A ．F A ＝FB ＝FC ＝F DB ．F D ＞F A ＝F B ＞F CC ．F A ＝F C ＝FD ＞F BD ．F C ＞F A ＝F B ＞F D答案 B解析 设滑轮两边细绳的夹角为φ，对重物，可得绳子拉力等于重物重力mg ，滑轮受到木杆弹力F 等于细绳拉力的合力，即F ＝2mg cos φ2，由夹角关系可得F D ＞F A ＝F B ＞F C ，选项B 正确．6．(单选)倾角为45°的斜面固定在墙角，一质量分布均匀的光滑球体在大小为F的水平推力作用下静止在如图7所示的位置，F的作用线通过球心，设球所受重力大小为G，竖直墙对球的弹力大小为F1，斜面对球的弹力大小为F2，则下列说法正确的是()图7A．F1一定大于F B．F2一定大于GC．F2一定大于F D．F2一定大于F1答案 B解析以球为研究对象，受力分析，如图所示，根据平衡条件可得：F2sin θ＝GF＝F1＋F2cos θ所以F2一定大于G，F1一定小于F，F2与F的大小关系不确定，F1和F2的大小关系也不确定，所以B正确，A、C、D错误．共点力平衡问题的求解思路和方法1．求解共点力平衡问题的一般思路物体静止或做匀速直线运动―→物体处于平衡状态―→对物体受力分析―→建立平衡方程―→对平衡方程求解、讨论2．常用求解方法(1)正交分解法(2)合成法考题3对动态平衡问题的考查例3如图8所示，倾角为θ的斜面体c置于水平地面上，小物块b置于斜面上，通过细绳跨过光滑的定滑轮与沙漏a连接，连接b的一段细绳与斜面平行．在a中的沙子缓慢流出的过程中，a、b、c都处于静止状态，则()图8A．b对c的摩擦力一定减小B．b对c的摩擦力方向可能平行斜面向上C．地面对c的摩擦力方向一定向右D．地面对c的摩擦力一定减小审题突破b受到c的摩擦力不一定为零，与两物体的重力、斜面的倾角有关．对bc整体研究，由平衡条件分析水平面对c的摩擦力方向和支持力的大小．解析设a、b的重力分别为G a、G b.若G a＝G b sin θ，b受到c的摩擦力为零；若G a≠G b sin θ，b受到c的摩擦力不为零．若G a＜G b sin θ，b受到c的摩擦力沿斜面向上，故A错误，B正确．对b、c整体，水平面对c的摩擦力F f＝F T cos θ＝G a cos θ，方向水平向左．在a中的沙子缓慢流出的过程中，则摩擦力在减小，故C错误，D正确．答案BD7．(单选)如图9甲，手提电脑散热底座一般设置有四个卡位用来调节角度．某同学将电脑放在散热底座上，为了获得更好的舒适度，由原卡位4缓慢地调至卡位1(如图乙)，电脑始终静止在底座上，则()图9A．电脑受到的支持力变大B．电脑受到的摩擦力变小C．散热底座对电脑的作用力变大D．散热底座对电脑的作用力不变答案 D解析对笔记本电脑受力分析如图所示，有：F N＝mg cos θ、F f＝mg sin θ.由原卡位1调至卡位4，θ减小，静摩擦力F f减小、支持力F N增加；散热底座对电脑的作用力的合力是支持力和静摩擦力的合力，与电脑的重力平衡，始终是不变的，故D正确．8．(单选)如图10将两个质量均为m的小球a、b用细线相连悬挂于O点，用力F拉小球a，使整个装置处于静止状态，且悬线Oa与竖直方向的夹角为θ＝30°，则F的最小值为()图10A.33mg B．mgC.32mg D.2mg答案 B解析以a、b两球为一整体进行受力分析：受重力2mg，绳子的拉力F T，拉力F，其中重力是恒力，绳子拉力F T方向恒定，根据平衡条件，整体所受合外力为零，所以当F的方向与绳子垂直时最小，如图所示，根据几何关系可得：F＝2mg sin 30°＝mg，所以B正确，A、C、D 错误．9．(单选)(2014·山东·14)如图11所示，用两根等长轻绳将木板悬挂在竖直木桩上等高的两点，制成一简易秋千，某次维修时将两轻绳各剪去一小段，但仍保持等长且悬挂点不变．木板静止时，F1表示木板所受合力的大小，F2表示单根轻绳对木板拉力的大小，则维修后()图11A．F1不变，F2变大B．F1不变，F2变小C．F1变大，F2变大D．F1变小，F2变小答案 A解析木板静止时，木板受重力G以及两根轻绳的拉力F2，根据平衡条件，木板受到的合力F1＝0，保持不变．两根轻绳的拉力F2的合力大小等于重力G，保持不变，当两轻绳剪去一段后，两根轻绳的拉力F2与竖直方向的夹角变大，因其合力不变，故F2变大．选项A正确，选项B、C、D错误．1．当受力物体的状态发生“缓慢”变化时，物体所处的状态仍为平衡状态，分析此类问题的方法有解析法和矢量三角形法．2．分析动态平衡问题时需注意以下两个方面：(1)在动态平衡问题中，一定要抓住不变的量(大小或方向)，此题中不变的量是力F3和F1′的合力的大小和方向，然后分析其他量的变化．(2)当物体受到一个大小和方向都不变、一个方向不变、一个大小和方向都变化的三个力作用，且题目只要求定性讨论力的大小而不必进行定量计算时，首先考虑用图解法．考题4应用平衡条件解决电学平衡问题例4(6分)如图12所示，粗糙程度均匀的绝缘空心斜面ABC放置在水平面上，∠CAB＝30°，斜面内部O点(与斜面无任何连接)固定一个正点电荷，一带负电可视为质点的小物体可以分别静止在M、P、N点，P为MN的中点，OM＝ON，OM∥AB，则下列判断正确的是()图12A．小物体在M、P、N点静止时一定都是受4个力B．小物体静止在P点时受到的摩擦力最大C．小物体静止在P点时受到的支持力最大D．小物体静止在M、N点时受到的支持力相等解析对小物体分别在三处静止时进行受力分析，如图：结合平衡条件小物体在P、N两点时一定受四个力的作用，而在M处不一定，故A错误；小物体静止在P点时，摩擦力F f＝mg sin 30°，设小物体静止在M、N点时，库仑力为F′，则小物体静止在N点时F f′＝mg sin 30°＋F′cos 30°，小物体静止在M点时F f″＝mg sin 30°－F′cos 30°，可见小物体静止在N点时所受摩擦力最大，故B错误；小物体静止在P点时，设库仑力为F，受到的支持力F N＝mg cos 30°＋F，小物体静止在M、N点时：F N′＝mg cos 30°＋F′sin 30°，由库仑定律知F＞F′，故F N＞F N′，即小物体静止在P点时受到的支持力最大，静止在M、N点时受到的支持力相等，故C、D正确．答案CD(2014·江苏·13)(15分)如图13所示，在匀强磁场中有一倾斜的平行金属导轨，导轨间距为L，长为3d，导轨平面与水平面的夹角为θ，在导轨的中部刷有一段长为d的薄绝缘涂层．匀强磁场的磁感应强度大小为B，方向与导轨平面垂直．质量为m的导体棒从导轨的顶端由静止释放，在滑上涂层之前已经做匀速运动，并一直匀速滑到导轨底端．导体棒始终与导轨垂直，且仅与涂层间有摩擦，接在两导轨间的电阻为R ，其他部分的电阻均不计，重力加速度为g .求：图13(1)导体棒与涂层间的动摩擦因数μ； (2)导体棒匀速运动的速度大小v ； (3)整个运动过程中，电阻产生的焦耳热Q .答案 (1)tan θ (2)mgR sin θB 2L 2(3)2mgd sin θ－m 3g 2R 2sin 2θ2B 4L 4解析 (1)在绝缘涂层上导体棒受力平衡mg sin θ＝μmg cos θ 解得导体棒与涂层间的动摩擦因数μ＝tan θ. (2)在光滑导轨上 感应电动势：E ＝BL v感应电流：I ＝ER安培力：F 安＝BIL受力平衡的条件是：F 安＝mg sin θ解得导体棒匀速运动的速度v ＝mgR sin θB 2L 2.(3)摩擦生热：Q T ＝μmgd cos θ根据能量守恒定律知：3mgd sin θ＝Q ＋Q T ＋12m v 2解得电阻产生的焦耳热Q ＝2mgd sin θ－m 3g 2R 2sin 2 θ2B 4L 4.知识专题练 训练1题组1 物体受力分析1．(单选)如图1所示，A 、B 、C 三物块叠放并处于静止状态，水平地面光滑，其它接触面粗糙，则( )图1A．A与墙面间存在压力B．A与墙面间存在静摩擦力C．A物块共受4个力作用D．B物块共受4个力作用答案 D解析以三个物块组成的整体为研究对象，水平方向上：地面光滑，对C没有摩擦力，根据平衡条件得知，墙对A没有压力，因而也没有摩擦力，故A、B错误．对A物块，受到重力、B的支持力和B对A的摩擦力三个力作用，故C错误．先对A、B整体研究：水平方向上，墙对A没有压力，则由平衡条件分析可知，C对B没有摩擦力．再对B分析：受到重力、A的压力和A对B的摩擦力、C的支持力，共受四个力作用，故D正确．2．(单选)轻质弹簧A的两端分别连在质量均为m的小球上，两球均可视为质点．另有两根与A完全相同的轻质弹簧B、C，且B、C的一端分别与两个小球相连，B的另一端固定在天花板上，C的另一端用手牵住，如图2所示．适当调节手的高度与用力的方向，保持B弹簧轴线跟竖直方向夹角为37°不变(已知sin 37°＝0.6，cos 37°＝0.8)，当弹簧C的拉力最小时，B、C两弹簧的形变量之比为()图2A．1∶1 B．3∶5C．4∶3 D．5∶4答案 C解析以两球和弹簧A组成的整体为研究对象，受力分析如图所示，由合成法知当C弹簧与B弹簧垂直时，弹簧C施加的拉力最小，由几何关系知F T B∶F T C＝4∶3.3．如图3所示，固定的半球面右侧是光滑的，左侧是粗糙的，O点为球心，A、B为两个完全相同的小物块(可视为质点)，小物块A静止在球面的左侧，受到的摩擦力大小为F1，对球面的压力大小为F N1；小物块B在水平力F2作用下静止在球面的右侧，对球面的压力大小为F N2，已知两小物块与球心连线和竖直方向的夹角均为θ，则()图3A．F1∶F2＝cos θ∶1B．F1∶F2＝sin θ∶1C．F N1∶F N2＝cos2θ∶1D．F N1∶F N2＝sin2θ∶1答案AC解析分别对A、B两个相同的小物块受力分析，如图，由平衡条件，得：F1＝mg sin θF N1＝mg cos θ同理：F2＝mg tan θF N2＝mgcos θ故F1F2＝mg sin θmg tan θ＝cos θ，F N1F N2＝cos2θ.4．(单选)如图4所示，在粗糙水平面上放置A、B、C、D四个小物块，各小物块之间由四根完全相同的轻弹簧相互连接，正好组成一个菱形，∠BAD＝120°，整个系统保持静止状态．已知A物块所受的摩擦力大小为F f，则D物块所受的摩擦力大小为()图4A.32F fB ．F f C.3F f D ．2F f 答案 C解析 已知A 物块所受的摩擦力大小为F f ，设每根弹簧的弹力为F ，则有：2F cos 60°＝F f ，对D ：2F cos 30°＝F f ′，解得：F f ′＝3F ＝3F f . 题组2 静态平衡问题5．(单选)如图5所示，登山者连同设备总重量为G .某时刻缆绳和竖直方向的夹角为θ，若登山者手拉缆绳的力大小也为G ，则登山者脚对岩石的作用力( )图5A ．方向水平向右B ．方向斜向右下方C ．大小为G tan θD ．大小为G sin θ 答案 B解析 以登山者为研究对象，受力如图，根据共点力平衡条件得知：F N 与G 和F T 的合力大小相等、方向相反，所以F N 方向斜向左上方，则由牛顿第三定律得知登山者脚对岩石的作用力方向斜向右下方．由力的合成法得：F N＝2G cos[12(180°－θ)]＝2G sin 12θ.6．如图6所示，质量为M 的木板C 放在水平地面上，固定在C 上的竖直轻杆的顶端分别用细绳a 和b 连接小球A 和小球B ，小球A 、B 的质量分别为m A 和m B ，当与水平方向成30°角的力F 作用在小球B 上时，A 、B 、C 刚好相对静止一起向右匀速运动，且此时绳a 、b 与竖直方向的夹角分别为30°和60°，则下列判断正确的是( )图6A ．力F 的大小为mB gB ．地面对C 的支持力等于(M ＋m A ＋m B )gC ．地面对C 的摩擦力大小为32m B gD ．m A ＝m B 答案 ACD解析 对小球B 受力分析，水平方向：F cos 30°＝F T b cos 30°，得：F T b ＝F ， 竖直方向：F sin 30°＋F T b sin 30°＝m B g ，解得：F ＝m B g ， 故A 正确； 对小球A 受力分析，竖直方向：m A g ＋F T b sin 30°＝F T a sin 60° 水平方向：F T a sin 30°＝F T b sin 60° 联立得：m A ＝m B ，故D 正确； 以A 、B 、C 整体为研究对象受力分析， 竖直方向：F N ＋F sin 30°＝(M ＋m A ＋m B )g 可见F N 小于(M ＋m A ＋m B )g ，故B 错误；水平方向：F f ＝F cos 30°＝m B g cos 30°＝32m B g ，故C 正确．7．(单选)体育器材室里，篮球摆放在如图7所示的球架上．已知球架的宽度为d ，每个篮球的质量为m 、直径为D ，不计球与球架之间的摩擦，则每个篮球对一侧球架的压力大小为( )图7A.12mgB.mgD dC.mgD2D2－d2D.2mg D2－d2D答案 C解析篮球受力平衡，设一侧球架的弹力与竖直方向的夹角为θ，如图，由平衡条件，F1＝F2＝mg2cos θ，而cos θ＝(D2)2－(d2)2D2＝D2－d2D，则F1＝F2＝mgD2D2－d2，选项C正确．8．如图8所示，在粗糙水平地面上放着一个截面为半圆的柱状物体A，A与竖直墙之间放一光滑半圆球B，整个装置处于静止状态．已知A、B两物体的质量分别为m A和m B，则下列说法正确的是()图8A．A物体对地面的压力大小为m A gB．A物体对地面的压力大小为(m A＋m B)gC．B物体对A物体的压力大于m B gD．地面对A物体没有摩擦力答案BC解析对A、B整体受力分析，竖直方向：F N A＝(m A＋m B)g，水平方向：F f A＝F N B，选项A、D错误，选项B正确；B受重力、A的支持力F N AB、墙面的弹力F N B，故F N AB＝(m B g)2＋F2N B，选项C正确．题组3动态平衡问题9．(单选)如图9所示，三根细线共系于O点，其中OA在竖直方向上，OB水平并跨过定滑轮悬挂一个重物，OC的C点固定在地面上，整个装置处于静止状态．若OC加长并使C点左移，同时保持O点位置不变，装置仍然处于静止状态，则细线OA上拉力F A和OC上的拉力F C与原先相比是()图9A．F A、F C都减小B．F A、F C都增大C．F A增大，F C减小D．F A减小，F C增大答案 A解析O点受F A、F B、F C三个力平衡，如图．当按题示情况变化时，OB绳的拉力F B不变，OA绳拉力F A的方向不变，OC绳拉力F C的方向与拉力F B方向的夹角减小，保持平衡时F A、F C的变化如虚线所示，显然都是减小了．10．如图10所示，物体A、B用细绳与弹簧连接后跨过滑轮，A静止在倾角为45°的粗糙斜面上，B悬挂着．已知质量m A＝3m B，不计滑轮摩擦，现将斜面倾角由45°减小到30°，且A、B 仍处于静止状态，那么下列说法中正确的是()图10A．弹簧的弹力大小将不变B．物体A对斜面的压力将减小C．物体A受到的静摩擦力将减小D．弹簧的弹力及A受到的静摩擦力都不变答案AC解析弹簧弹力等于B物体的重力，即弹簧弹力不变，故A项正确；对A物体进行受力分析，列平衡方程可知，C项正确，D项错误；根据F N＝m A g cos θ，当倾角减小时，A物体对斜面压力变大，故B项错误．11．(单选)如图11所示，两块相互垂直的光滑挡板OP 、OQ ，OP 竖直放置，小球a 、b 固定在轻弹簧的两端．水平力F 作用于b 时，a 、b 紧靠挡板处于静止状态．现保证b 球不动，使挡板OP 向右缓慢平移一小段距离，则( )图11A ．弹簧变长B ．弹簧变短C ．力F 变大D ．b 对地面的压力变大 答案 A解析 对a 隔离分析可知，OP 向右缓慢平移时弹簧弹力变小，OP 对a 的弹力变小，故弹簧变长，A 正确；对a 、b 整体分析，F 与OP 对a 的弹力平衡，故力F 变小，b 对地面的压力始终等于a 、b 的总重力，故D 错误． 题组4 应用平衡条件解决电学平衡问题12．(2014·广东·20)如图12所示，光滑绝缘的水平桌面上，固定着一个带电量为＋Q 的小球P .带电量分别为－q 和＋2q 的小球M 和N ，由绝缘细杆相连，静止在桌面上．P 与M 相距L 、M 和N 视为点电荷，下列说法正确的是( )图12A ．M 与N 的距离大于LB ．P 、M 和N 在同一直线上C ．在P 产生的电场中，M 、N 处的电势相同D ．M 、N 及细杆组成的系统所受合力为零 答案 BD解析 假设P 、M 和N 不在同一直线上，对M 受力分析可知M 不可能处于静止状态，所以选项B 正确；M 、N 和杆组成的系统，处于静止状态，则系统所受合外力为零，故k Qq L 2＝k Q ·2q(L ＋x )2，解得x ＝(2－1)L ，所以选项A 错误，D 正确；在正点电荷产生的电场中，离场源电荷越近，电势越高，φM >φN ，所以选项C 错误．13．(2014·浙江·19)如图13所示，水平地面上固定一个光滑绝缘斜面，斜面与水平面的夹角为θ.一根轻质绝缘细线的一端固定在斜面顶端，另一端系有一个带电小球A ，细线与斜面平行．小球A 的质量为m 、电量为q .小球A 的右侧固定放置带等量同种电荷的小球B ，两球心的高度相同、间距为d .静电力常量为k ，重力加速度为g ，两带电小球可视为点电荷．小球A 静止在斜面上，则( )图13A ．小球A 与B 之间库仑力的大小为kq 2d 2B ．当q d ＝mg sin θk 时，细线上的拉力为0 C ．当q d ＝mg tan θk 时，细线上的拉力为0 D ．当q d ＝mgk tan θ时，斜面对小球A 的支持力为0 答案 AC解析 根据库仑定律，A 、B 球间的库仑力F 库＝k q 2d2，选项A 正确；小球A 受竖直向下的重力mg ，水平向左的库仑力F 库＝kq2d2，由平衡条件知，当斜面对小球的支持力F N 的大小等于重力与库仑力的合力大小时，细线上的拉力等于零，如图所示，则kq 2d 2mg ＝tan θ，所以q d ＝ mg tan θk ，选项C 正确，选项B 错误；斜面对小球的支持力F N 始终不会等于零，选项D 错误．。

丙
2.如图所示，位于水平面上的小车上有一个固定的水平横杆，横杆左边固定一斜杆与竖直方向成θ角，斜杆下端固定一质量为m的小铁球，横杆右边用一根细线吊一质量也为m的小铁球，当小车向右做加速运动时，细线保持与竖直方向成α角，若θ＜α，则下列说法正确的是 （ ） A.轻杆对小球的弹力方向与细线平行 B.轻杆对小球的弹力方向沿杆向上 C.此时小车可能以加速度gtanα向右做匀加速直线运动 D.轻杆对小球的弹力方向既不与细线平行，也不沿着轻杆方向 E.当小车匀速运动时，轻杆对小球的弹力大小为mg，方向沿杆向上 3.长为5m的细绳两端分别系于竖立在地面上相距为4m的两杆的顶端A、B．绳上挂一个光滑的轻质挂钩，其下连着一个重为12N的物体，平衡时求绳中张力的大小？
只能提供拉力
可提供拉力、推力
大小 突变
可以发生突变
可以发生突变
不能发生突变
大小 计算
运用平衡方程或 牛顿第二定律求解
运用平衡方程或 牛顿第二定律求解
运用平衡方程 或牛顿第二定律或 胡克定律F＝kx求解
二、轻绳、轻杆、轻弹簧
1.“动杆”和“定杆”问题 (1)动杆：若轻杆用光滑的转轴或铰链连接，当杆处于平衡时杆所受到的弹力方向一定沿着杆，否则会引起杆的转动．如图甲所示，若C为转轴，则轻杆在缓慢转动中，弹力方向始终沿杆的方向． (2)定杆：若轻杆被固定不发生转动，则杆所受到的弹力方向不一定沿杆的方向．如图乙所示． 2.“活结”和“死结”问题 (1)活结：可以沿绳子移动的结点，，称为“活结”结点，当绳绕过光滑的滑轮或挂钩时，由于滑轮或挂钩对绳无约束，结点两侧绳上的弹力一定相等，两段绳子合力的方向一定沿这两段绳子夹角的平分线． (2)死结：固定且不可以沿绳子移动的结点，称为“死结”结点，结点两侧绳上的弹力不一定相等．
