外爬架技术交底

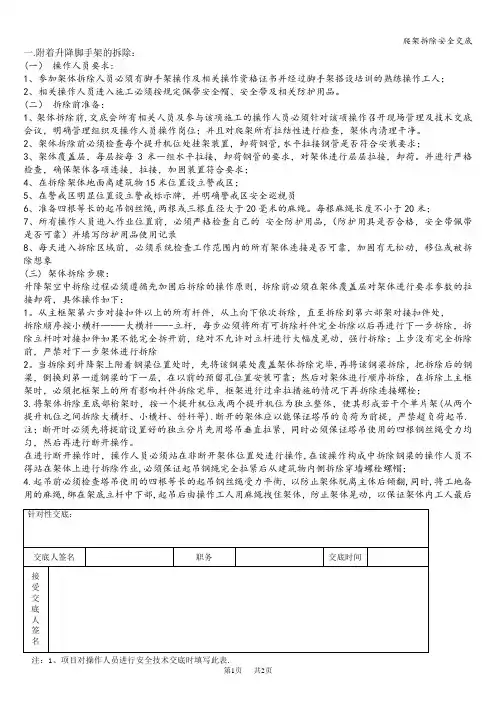

一.附着升降脚手架的拆除：(一）操作人员要求:1、参加架体拆除人员必须有脚手架操作及相关操作资格证书并经过脚手架搭设培训的熟练操作工人；2、相关操作人员进入施工必须按规定佩带安全帽、安全带及相关防护用品。

(二）拆除前准备：1、架体拆除前,交底会所有相关人员及参与该项施工的操作人员必须针对该项操作召开现场管理及技术交底会议，明确管理组织及操作人员操作岗位；并且对爬架所有拉结性进行检查，架体内清理干净。

2、架体拆除前必须检查每个提升机位处挂架装置，卸荷钢管,水平拉接钢管是否符合安装要求；3、架体覆盖层，每层按每3米一组水平拉接，卸荷钢管的要求，对架体进行层层拉接，卸荷。

并进行严格检查，确保架体各项连接，拉接，加固装置符合要求；4、在拆除架体地面离建筑物15米位置设立警戒区；5、在警戒区明显位置设立警戒标示牌，并明确警戒区安全巡视员6、准备四根等长的起吊钢丝绳,两根或三根直径大于20毫米的麻绳。

每根麻绳长度不小于20米；7、所有操作人员进入作业位置前，必须严格检查自己的安全防护用品，（防护用具是否合格，安全带佩带是否可靠）并填写防护用品使用记录8、每天进入拆除区域前，必须系统检查工作范围内的所有架体连接是否可靠，加固有无松动，移位或被拆除想象(三) 架体拆除步骤：升降架空中拆除过程必须遵循先加固后拆除的操作原则，拆除前必须在架体覆盖层对架体进行要求参数的拉接卸荷，具体操作如下：1。

从主框架第六步对接扣件以上的所有杆件，从上向下依次拆除，直至拆除到第六部架对接扣件处，拆除顺序按小横杆—-—大横杆—--立杆，每步必须将所有可拆除杆件完全拆除以后再进行下一步拆除，拆除立杆时对接扣件如果不能完全拆开前，绝对不允许对立杆进行大幅度晃动，强行拆除；上步没有完全拆除前，严禁对下一步架体进行拆除2。

当拆除到升降架上附着钢梁位置处时，先将该钢梁处覆盖架体拆除完毕,再将该钢梁拆除，把拆除后的钢梁，倒换到第一道钢梁的下一层，在以前的预留孔位置安装可靠；然后对架体进行顺序拆除，在拆除上主框架时，必须把框架上的所有影响杆件拆除完毕，框架进行过牵拉措施的情况下再拆除连接螺栓；3.将架体拆除至底部桁架时，按一个提升机位或两个提升机位为独立整体，使其形成若干个单片架(从两个提升机位之间拆除大横杆、小横杆、斜杆等).断开的架体应以能保证塔吊的负荷为前提，严禁超负荷起吊.注；断开时必须先将提前设置好的独立分片先用塔吊垂直拉紧，同时必须保证塔吊使用的四根钢丝绳受力均匀，然后再进行断开操作。

（4）、竖向主框架宜采用单片式主框架；或可采用空间桁架式主框架.
4、在竖向主框架的底部应设置水平支承桁架,其宽度与主框架相同，平行于墙面，其高度不宜小于1。8m。水平支承桁架结构构造应符合下列规定：
（1）、桁架各杆件的轴线应相交于节点上，并宜用节点板构造连接，节点板的厚度不得小于6mm；
（2)、桁架上下弦应采用整根通长杆件或设置刚性接头.腹杆上下弦连接应采用焊接或螺栓连接；
2、整体式升降脚手架架体的水平悬挑长度不得大于2m,且不得大于跨度的1/2.单片式附着升降脚手架架体的悬挑长度不应大于1/4水平支承跨度。升降和使用情况下,架体悬臂高度均不应大于6m和2/5架体高度.
3、附着式升降脚手架应在附着支承结构部位设置与架体高度相等的与墙面垂直的定型的竖向主框架，竖向主框架应采是桁架或刚架结构，其杆件连接的节点应采用焊接或螺栓连接,并应与水平支承桁架和架体结构构成有足够强度和支撑刚度的空间几何不变体系的稳定结构。竖向主框架结构构造应符合下列规定：
（1)、架体外侧必须用密目式安全立网，密目式安全立网的网目不应低于2000目/100 cm2，且应可靠固定在架体上；
（2)、作业层外侧应设置1。2m高的防护栏杆和180mm高的挡脚板;
(3）、作业层应设置固定牢靠的脚手板,其与结构之间的间距应满足现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130的相关规定.
3、临时用电必须符合《施工现场临时用电安全技术规范》JGJ46—2005规定，禁止私拉乱接。
4、作业人员必须服从现场管理人员的指挥和管理。
5、附着式脚手架拆除属于高空作业，操作人员必须经过专业安全技术培训，持证上岗，同时熟知本工种的安全操作规定和施工现场的安全生产制度。
6、从事高空作业的人员必须经过体检，凡患有高血压、心脏病、癫痫病、晕高或视力不够以及不适合高空作业的，不得从事登高拆除作业.

二、导轨式爬架使用对其他工种(de)技术要求
1. 木工在支模时要求在爬架提升机位预埋孔位置,用一块300mm宽(de)模板独立支模,此方法便于最快(de)速度拆侧模,从而提高爬架(de)附着装置(de)安装速度,保证爬架以最短(de)时间提升,为施工人员提供安全(de)措施.
2. 要求木工在支模时,特别结构外沿梁底处(de)外挑钢管及木方不得凸出结构外沿300mm；此项要求是保证爬架顺利安全提升(de)要求和条件,务必做到.
技 术 安 全 交 底
表AQ-C11-1
编号
PJJD-01
工程名称
施工单位
交底部位
工种
交底内容：导轨式爬架使用时对甲方施工人员安全技术交底
一、导轨式爬架安全使用要求
1. 甲方管理人员及施工人员必须按照XHR-01型导轨式爬架施工方案要求使用爬架.
2. 结构施工时允许有2层作业层同时施工,每层允许施工荷载3KN/m2.
十二、在爬架搭设同时,按要求铺设脚手板、挡脚板、安全网.
交底人签字
职务
交底时间
接受交底人
签 名
技 术 安 全 交 底
表AQ-C11-1
编号
PJJD-04
工程名称
施工单位
交底部位
工种
交底内容：XHR-01导轨式爬架预埋(de)技术要求
预埋件是爬架与结构(de)联结点,是爬架(de)生根基础,其埋设(de)好坏、精度高低在爬架整个施工过程中起着关键性作用.
3. 装修施工时允许有3层作业层同时施工,每层允许施工荷载2KN/ m2.
4. 严禁在架体上进行以下操作：集中堆放重物；利用架体吊运重物；在架体上推车；在架体上拉接吊装缆绳.
5. 严禁任意拆除爬架上所有零部件和杆件,特别要求不能拆除穿墙螺栓.

17、外架作业要文明施工，保护环境，坚持定期对外架电气设备进行检查，防止漏油污染环境，电气设备维修保养产生的油布、油手套等不可回收物要及时收集放入有毒有害垃圾箱，严防污染环境。
交底人签名
安全员签名
接受交底人签名
安全技术交底书
单位工程名称
中海如园施工一标段工程
交底日期
2019年10月25日
分部分项工程名称
2、整体提升架应按建设部＜建筑施工附着升降脚手架管理暂行规定＞及施工方案进行搭设，且必须按照规定通过检测验收后方可使用。
3、架体高度不得小于5倍楼层高度；架体净宽度不应大于1.2M；直线布置的架体支承跨度不得大于8M；折线或曲线布置的架体支承跨度不得大于5M；架体悬挑长度不得大于1/2水平支承跨度和3M；架体悬臂高度不应大于6M和2/5架体高度。
4、竖向主框架必须采用焊接或螺栓连接的定型框架，以提高架体的稳定性，不得使用钢管扣件等脚手架杆件组装。
5、架体主框架、水平梁架的各接点与各杆件的轴线应交汇于一点；剪刀撑应满架设置，剪刀撑应与竖向主框架、架体水平梁架和构架连成一体。
6、架体与附着支承结构的连接处，架体升降机构的设置处，架体防倾防坠装置的设置处，架体吊拉点设置处，架体平角转角处，架体因施工电梯、物料平台等设施要断开或开洞处等部位应采取加强构造措施。
10、严格控制架体的施工荷载，严禁超载。并及时清理架体上的建筑垃圾及杂物。
11、严禁利用架体吊运物料、支顶模板；严禁随意拆除架体连接件和安全防护设施；严禁在架体上推车，严禁卸料平台与架体连接
交底人签名
安全员签名
接受交底人签名
安全技术交底书
单位工程名称
中海如园施工一标段工程
交底日期
2019年10月25日
