心电监护操作流程图

血压测不出
导气管通畅 不能缠结
袖带被身体 压住了
袖带的松紧 程度不对 袖带的位置 与方向不对
• 监护仪所测血氧饱和度与同时血气分 析所得的值相关性不高障碍分析：
• 常见原因为传感器放置位置不正确或光电 检测管没有正对发光管。 • 传感器放在安有血压袖带、动脉导管或正 在输液的肢臂。 • 病人休克或周围循环不良、血红蛋白偏低， 会出现氧饱和度测不到或读数偏低。 • 测量部位表皮增厚（如灰指甲），涂指甲 油等影响测定值。
右臂 (RA/白)靠近右 锁骨中线,就在锁骨 下方
左臂 (LA/黄)靠 近左锁骨中线, 就在锁骨下方
左腿 (LL/绿)在 左锁骨中线上, 胸肌下方或左6、 7肋间
血压袖带的位置与连接
动脉符号对 准动脉血管
松紧程度以仅能够伸 进一个指头为准
血氧探头的位置与连接
探头 的位 置与 方向
小儿与新生儿采用的专用探头 （方向与连线的固定）
• 心电监护仪常见故障分析
• 严重的交流电干扰：可能原因为电极脱落、 导线裂开折断及（或）导电糊干涸等。 • 基线漂移：可能原因为病人活动或电极固定 不良。 • 心电图振幅低：可能正负电极间距离太近或 两个电极之一正好放在心肌梗死部位相应的 体表；调节振幅设定。 • 严重的肌电干扰：为电极放于胸壁肌肉较多 的部位时，可以发生肌电干扰。 • 心电监护呈一条直线时首先判断大动脉
合理设定：病人类型、滤波方式、三/五导、 正常值范围。。。
三、监测结束
• 停用心电监护 • 备齐用物（治疗盘、弯盘、纱布），携 至病人床旁； • 向病人作好说明； • 关掉开关，撤去导联线及电极； • 擦净导电糊； • 填好登记卡：停机时间； • 整理病床单元，询问病人需要； • 清理用物。

整理导线
将连接在患者身上的导线理顺，避免缠绕或 打结，同时注意避免导线打折或受压。
清洁患者皮肤并协助患者休息
清洁皮肤
使用温和的清洁剂或湿巾轻轻擦拭患者贴电极片的皮肤 部位，去除皮肤上的汗渍、污垢等，保持皮肤清洁干燥 。
协助休息
协助患者躺下休息，让患者感到舒适放松。同时注意观 察患者的生命体征变化，如有需要可进行简单的急救处 理。
THANKS。
清洁患者皮肤
使用适当的清洁剂擦拭患者胸部和腹部的皮肤，去除油脂和污垢。
确保皮肤干燥，以减少电阻并提高信号质量。
连接电极片和导线
根据心电监护仪的类型和规格，将电 极片粘贴在患者胸部和腹部的正确位 置。
VS
将电极片与导线连接，确保接触良好 ，避免信号干扰。
03
开启心电监护仪和设置参数
开启心电监护仪
打开电源开关 连接患者电极
确认心电监护仪正常工作
设置心电监护参数
选择患者类型 设置心律失常提示功能
设置心率报警上下限 设置心电图记录功能
确认心电监护仪正常工作
观察心电监护仪显示的心电图波形
确认心电监护仪正常工作并无异常情况
04
监测患者生命体征并记录
观察患者生命体征变化
监测患者的体温、心率、呼吸频率、血压等 生命体征指标，以及心电图波形变化。
在医生未到达之前，根据病情及急救处理规范采取适当的紧 急处理措施。
05
结束监护并整理物品

关闭心电监护仪
要点一
关闭电源
在确保患者安全的情况下，断开电源，结束心电监护 。
要点二
关闭显示
关闭心电监护仪的显示屏幕，让仪器进入休眠状态。
整理电极片和导线
整理电极片

• 接口和金属部件接触清洁剂后可能会被腐蚀。
重点再强调一下最后一步用干的软布擦去表面的清洁剂，并风干。
简单问题处理
常见故障
处理措施
黑屏
1.电源线连接是否正确，是否松动，重新安放置电池。
2.检查电极与软线，软线与输出插头之间是否连接良好。
ECG无波形
1、更换电极片。
2、更换备用软线。
血压测不出
1、袖带坏，选择手动测量血压。
心电监护使用流程图
清洁步骤如下：
1. 使用一块软布，蘸取适量的水或 70% 的乙醇并挤干。
2. 擦拭显示屏。
3. 擦拭主机、模块或插件箱的表面，注意避开接口和金属部件。
4.用干的软布擦去表面的清洁剂，并将其放置在洁触摸屏时，停用触摸功能。清洁前需要关机或将触摸屏锁屏。
2、测量肢体制动。
SPO2无波形
无数值
1、 更换手指测量。
2、更换备用传感器

Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.

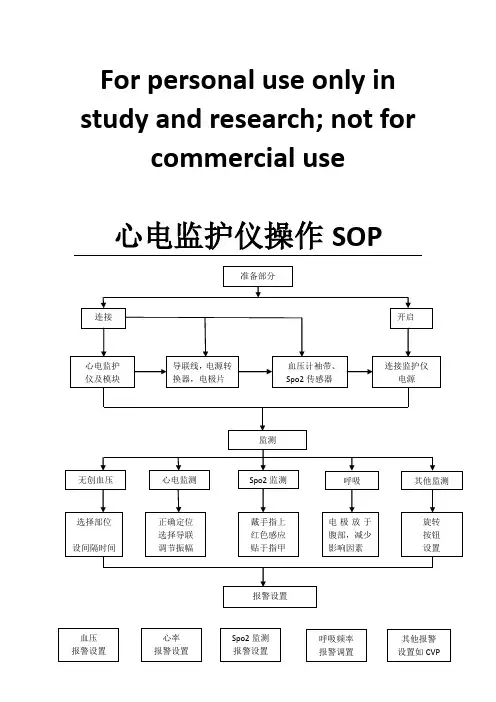

心电监护仪操作sop准备部分连接心电监护仪及模块导联线电源转换器电极片血压计袖带spo2传感器开启连接监护仪电源监测无创血压心电监测spo2监测呼吸其他监测选择部位设间隔时间正确定位选择导联调节振幅戴手指上红色感应贴于指甲电极放于腹部减少影响因素旋转按钮设置报警设置血压报警设置心率报警设置spo2监测报警设置呼吸频率报警调置其他报警设置如cvp901406090mmhg60100次分961001220次分512cmh20实施监护
