传感与检测技术大作业

《传感器与检测技术》作业及答案第一次作业1、使用一只0.2级、量程为10V的电压表，测得某一电压为5.0V,试求此测量值可能出现的绝对误差和相对误差的最大值。

2、现对一个量程为100mV，表盘为100等分刻度的毫伏表进行校准，测得数据如下。

仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100 标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV修正值/mV试将各校准点的绝对误差和修正值填入上表中，并确定该毫伏表的精度等级。

3.已知对某电压的测量值U~N（50V,0.04V）,若要求置信概率达到50%，求相应的置信区间。

4、甲、乙二人分别用不同的方法，对同一电感进行多次测量，结果如下（假设均无粗大误差和系统误差）：甲 1.28 1.31 1.27 1.26 1.19 1.25乙 1.29 1.23 1.22 1.24 1.25 1.20写出测量结果表达式，评价哪个人的测量精密度高。

第一次作业答案1、使用一只0.2级、量程为10V的电压表，测得某一电压为5.0V,试求此测量值可能出现的绝对误差和相对误差的最大值。

答案：2、现对一个量程为100mV，表盘为100等分刻度的毫伏表进行校准，测得数据如下。

仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV修正值/mV试将各校准点的绝对误差和修正值填入上表中，并确定该毫伏表的精度等级。

解:仪表刻度值/mV 0 10 20 30 40 50 60 70 80 90 100标准仪表示值0.0 9.9 20.2 30.4 39.8 50.2 60.4 70.3 80.0 89.7 100.0/mV绝对误差/mV 0 0.1 -0.2 -0.4 0.2 -0.2 -0.4 -0.3 0 0.3 0 修正值/mV 0 -0.1 0.2 0.4 -0.2 0.2 0.4 0.3 0 -0.3 03.已知对某电压的测量值U～N（50V,0.04V2）,若要求置信概率达到50%，求相应的置信区间。

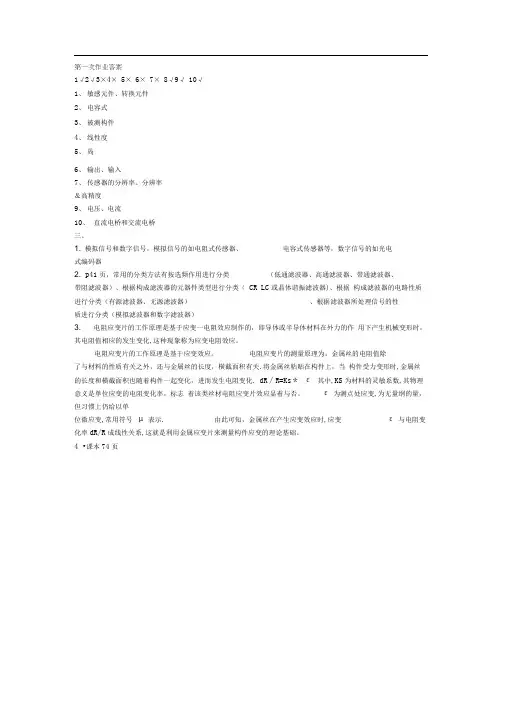

第一次作业答案1√2√3×4× 5× 6× 7× 8√9√ 10√1、敏感元件、转换元件2、电容式3、被测构件4、线性度5、咼6、输出、输入7、传感器的分辨率、分辨率＆高精度9、电压、电流10、直流电桥和交流电桥三、1. 模拟信号和数字信号，模拟信号的如电阻式传感器、电容式传感器等，数字信号的如光电式编码器2. p41页，常用的分类方法有按选频作用进行分类（低通滤波器、高通滤波器、带通滤波器、带阻滤波器）、根据构成滤波器的元器件类型进行分类（CR LC或晶体谐振滤波器)、根据构成滤波器的电路性质进行分类（有源滤波器、无源滤波器）、根据滤波器所处理信号的性质进行分类（模拟滤波器和数字滤波器）3. 电阻应变片的工作原理是基于应变一电阻效应制作的，即导体或半导体材料在外力的作用下产生机械变形时，其电阻值相应的发生变化,这种现象称为应变电阻效应。

电阻应变片的工作原理是基于应变效应。

电阻应变片的测量原理为：金属丝的电阻值除了与材料的性质有关之外，还与金属丝的长度，横截面积有关.将金属丝粘贴在构件上，当构件受力变形时,金属丝的长度和横截面积也随着构件一起变化，进而发生电阻变化. dR∕R=Ks＊ε其中,KS为材料的灵敏系数,其物理意义是单位应变的电阻变化率，标志着该类丝材电阻应变片效应显着与否。

ε为测点处应变,为无量纲的量，但习惯上仍给以单位微应变,常用符号μ表示. 由此可知，金属丝在产生应变效应时,应变ε与电阻变化率dR/R成线性关系,这就是利用金属应变片来测量构件应变的理论基础。

4 •课本74页5•课本71页 f示的其”织电”为5灵””2亠*生5 IMM fcf由戎(3 —6)可知:Tg 兰灵生单住軸向拉伸应变后的金厲建电阻價为l .02l Q 16•当金属线材受到单位拉力时，由于整根金属线的每段都受到同样大小的拉力,其应变也是 相同的，故线材总电阻的增加值为各微段电阻增加之和。

度传感器采集来的信息，经计算得出数据来控制步进 电机转动，从而达到系统的基本要求。在系统设计中， 力求硬件线路简单，充分发挥软件编程方便灵活的特 点，来满足系统设计要求。因为时间有限，该系统还 有许多值得改进的地方：比如对此系统来讲，PID算法 并不是最优算法；硬件电路的设计还需优化，以减小 系统的阻力等等。因此，系统还有待改进。
控制电机转动
（三）、误差分析
1）电机抖动：电机性能不能达到要求，程序控制方面 存在一定问题。
2）单摆周期：空气，线的阻力和单摆和支架间的摩擦 力使周期变长，另外单摆摆动的角度超过6°，这也使 得单摆周期与实际存在一定程度的误差，从而影响了对 电机控制时机的把握。
（四）、总结
本系统以STC12C5A60S2单片机作为核心部分，根据角
（2）在上述过程完成后，调整平板，使激光笔照射到中心线上（可人工 协助）。启动后放开让摆杆自由摆动；摆动过程中尽量使激光笔光斑始终 瞄准照射在靶纸的中心线上，根据光斑偏离中心线的距离计算成绩。
（3）其他。
三、任务分析
(一)、系统的组成 经过仔细分析和论证，决定了系统各模块的最终方案如下： 1、控制器模块：STC１２C５A６０S２单片机； 2、电机模块：步进电机； 3、电机驱动模块：L298芯片； 4、显示模块：1602液晶显示； 5、平板倾斜角度计算模块：PID算法。
2） 、数字 PID 控制器的差分方程
T T n u (n) K P e(n) e(i ) D e(n) e(n 1) u 0 TI i 0 T u P ( n) u I ( n) u D ( n) u 0
式中
u P (n) K P e(n)
介绍结束 谢谢
（3）用手推动摆杆至一个角度θ （θ 在45º～60º间），调整平板角度，在 平板中心稳定叠放8 枚1 元硬币，见图2；启动后放开摆杆让其自由摆动。 在摆杆摆动过程中，要求控制平板状态使硬币在摆杆的5 个摆动周期中不从 平板上滑落，并保持叠放状态。根据平板上非保持叠放状态及滑落的硬币数 计算成绩。

可编辑修改精选全文完整版最新国家开放大学电大《传感器与测试技术（本）》形考任务作业1试题及答案:传感器与测试技术最新国家开放大学电大《传感器与测试技术（本）》形考任务作业1试题及答案形考作业1一、判断题（共20小题，每小题5分，共100分）题目11．测试技术在自动控制系统中也是一个十分重要的环节。
