电路试验上机

  • 格式：docx
  • 大小：170.35 KB
  • 文档页数：15

电路试验上机

实

验

报

告

计算机科学与技术26班

庹峰

2120505141

实验一：零状态响应

输出图像

**** 12/17/13 20:36:20 ********* PSpice 9.1 (Mar 1999) ******** ID#

0 ******** ** circuit file for profile: S

**** CIRCUIT DESCRIPTION

******************************************************************************

** WARNING: THIS AUTOMATICALLY GENERATED FILE MAY BE

OVERWRITTEN BY SUBSEQUENT PROFILES

*Libraries:

* Local Libraries :

* From [PSPICE NETLIST] section of pspice91.ini file:

.lib "nom.lib"

*Analysis directives:

.TRAN 0 4MS 0 0.04MS SKIPBP .PROBE

.INC ""

**** INCLUDING ****

* source B

X_Ua741 3 2 7 4 6 uA741

V_V2 0 4 15V

V_V1 7 0 15V

R_R1 11 2 10k

R_R2 2 6 20k

R_R3 0 3 6.67k

V_VIN 11 0

+SIN 0 1 500 0 0 0

.PRINT TRAN V([6])

**** RESUMING b-SCHEMATIC1-S.sim.cir ****

.INC "b-SCHEMATIC1.als"

**** INCLUDING b-SCHEMATIC1.als **** .ALIASES

X_Ua741 Ua741(+=3 -=2 V+=7 V-=4 OUT=6 )

V_V2 V2(+=0 -=4 )

V_V1 V1(+=7 -=0 )

R_R1 R1(1=11 2=2 )

R_R2 R2(1=2 2=6 )

R_R3 R3(1=0 2=3 )

V_VIN VIN(+=11 -=0 )

_ _(11=11)

_ _(6=6)

_ _(2=2)

_ _(3=3)

_ _(7=7)

_ _(4=4)

.ENDALIASES

**** RESUMING b-SCHEMATIC1-S.sim.cir ****

.END

**** 12/17/13 20:36:20 ********* PSpice 9.1 (Mar 1999) ******** ID#

0 ********

** circuit file for profile: S

**** Diode MODEL PARAMETERS

******************************************************************************

X_Ua741.dx X_Ua741.dy

IS 800.000000E-18 800.000000E-18

RS 1 1.000000E-03

CJO 10.000000E-12

**** 12/17/13 20:36:20 ********* PSpice 9.1 (Mar 1999) ******** ID#

0 ********

** circuit file for profile: S

**** BJT MODEL PARAMETERS

******************************************************************************

X_Ua741.qx

NPN

IS 800.000000E-18

BF 93.75

NF 1

BR 1

NR 1 CN 2.42

D .87

**** 12/17/13 20:36:20 ********* PSpice 9.1 (Mar 1999) ******** ID#

0 ********

** circuit file for profile: S

**** TRANSIENT ANALYSIS TEMPERATURE =

27.000 DEG C

******************************************************************************

TIME V(6)

0.000E+00 -1.214E-03

4.000E-05 -2.474E-01

8.000E-05 -4.935E-01

1.200E-04 -7.320E-01

1.600E-04 -9.590E-01 2.000E-04 -1.171E+00

2.400E-04 -1.364E+00

2.800E-04 -1.536E+00

3.200E-04 -1.684E+00

3.600E-04 -1.805E+00

4.000E-04 -1.898E+00

4.400E-04 -1.960E+00

4.800E-04 -1.992E+00

5.200E-04 -1.992E+00

5.600E-04 -1.961E+00

6.000E-04 -1.899E+00

6.400E-04 -1.807E+00

6.800E-04 -1.687E+00

7.200E-04 -1.540E+00

7.600E-04 -1.369E+00

8.000E-04 -1.176E+00

8.400E-04 -9.643E-01

8.800E-04 -7.376E-01

9.200E-04 -4.993E-01

9.600E-04 -2.531E-01

1.000E-03 -2.964E-03

1.040E-03 2.473E-01 1.080E-03 4.936E-01

1.120E-03 7.321E-01

1.160E-03 9.591E-01

1.200E-03 1.171E+00

1.240E-03 1.364E+00

1.280E-03 1.536E+00

1.320E-03 1.684E+00

1.360E-03 1.805E+00

1.400E-03 1.898E+00

1.440E-03 1.960E+00

1.480E-03 1.992E+00

1.520E-03 1.993E+00

1.560E-03 1.961E+00

1.600E-03 1.900E+00

1.640E-03 1.808E+00

1.680E-03 1.687E+00

1.720E-03 1.540E+00

1.760E-03 1.369E+00

1.800E-03 1.176E+00

1.840E-03 9.644E-01

1.880E-03 7.377E-01

1.920E-03 4.994E-01 1.960E-03 2.532E-01

2.000E-03 3.073E-03

2.040E-03 -2.471E-01

2.080E-03 -4.935E-01

2.120E-03 -7.320E-01

2.160E-03 -9.590E-01

2.200E-03 -1.171E+00

2.240E-03 -1.364E+00

2.280E-03 -1.536E+00

2.320E-03 -1.684E+00

2.360E-03 -1.805E+00

2.400E-03 -1.898E+00

2.440E-03 -1.960E+00

2.480E-03 -1.992E+00

2.520E-03 -1.992E+00

2.560E-03 -1.961E+00

2.600E-03 -1.899E+00

2.640E-03 -1.807E+00

2.680E-03 -1.687E+00

2.720E-03 -1.540E+00

2.760E-03 -1.369E+00

2.800E-03 -1.176E+00

合集下载

数字电路课内实验讲义201004

数字电路课内实验讲义201004

I

数字电路实验讲义

杭州电子科技大学

2010.04

- 1 - 实验1 数据选择器的应用

1 实验目的

1.了解数据选择器的电路结构和特点。

2.掌握数据选择器的逻辑功能和测试方法。

3.掌握数据选择器的基本应用。

2 实验仪器与器件

序号 仪器或器件名称 型号或规格 数量

1

逻辑实验箱

2 指针式万用表

3 八选一数据选择器

4 四选一数据选择器

5 六反相器

6 2输入四与非门

7 PC机和仿真软件

3

实验原理

数据选择器又称为多路开关，是一种重要的组合逻辑部件。它是一个多路输入、单路输出的组合电路，能在通道选择信号（或称地址码）的控制下，从多路数据传输中选择任何一路信号输出。在数字系统中，经常利用数据选择器将多条传输线上的不同数字信号，按要求选择其中之一送到公共数据线上。另外，数据选择器还可以完成其它的逻辑功能，例如函数发生器、桶形移位器、并串转换器、波形产生器等。

（一）用门电路设计四选一数据选择器

四选一数据选择器表达式为301201101001dAAdAAdAAdAAY，由表达式可以得到当A1A0=00时，Y=d0；A1A0=01时，Y=d1； A1A0=10时，Y=d2；A1A0=11时，Y=d3，这样就起到数据选择的作用。同时由表达式可以直接用门电路设计出数据选择器电路，该电路如图2.4.1所示。

（二）双四选一数据选择器74LS153的应用

74LS153数据选择器集成了两个四选一数据选择器，外形为双列直插，引脚排列如图2.4.2所示，逻辑符号如图2.4.3所示，其中D0、D1、D2、D3为数据输入端，Q为输出端，A0、A1为数据选择器的控制端（地址码），同时控制两个数据选择器的输出，S为工作状态控制端（使能端），74LS153的功能表见表2.4.1。

用数据选择器74LS153实现组合逻辑函数设计举例：

当变量数等于地址端的数目时，则直接可以用数据选择器来实现逻辑函数。现设逻辑函数F（X，Y）=∑m（1，2），则可用一个四选一完成，根据数据选择器的定义：30120110100101DAA DAA DAA DAA)A,Q(A，令A1=X，A0=Y，1S=0（使能信号，低电平有效），1D0=1D3=0，1D1=1D2=1，那么输出Q=F。

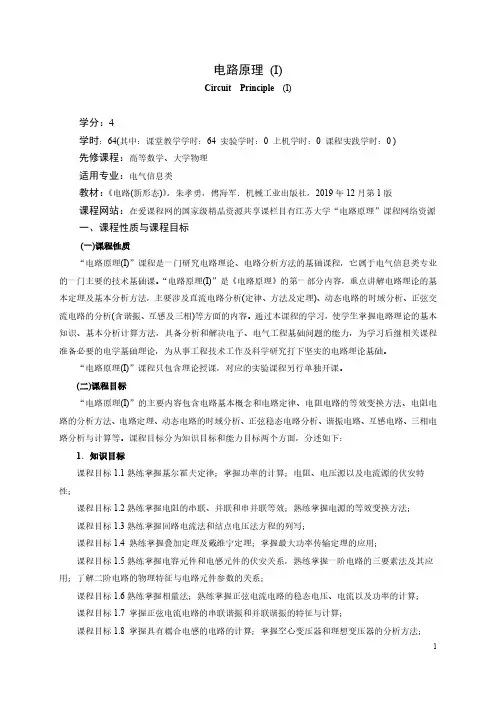

电路原理 (I)教案
