如何使用LabVIEW进行电路仿真LabVIEW是一种流行的图形化编程环境，广泛用于电路仿真和系统设计。

本文将介绍如何使用LabVIEW进行电路仿真的基本步骤和技巧。

一、LabVIEW概述LabVIEW是一款由国家仪器公司（National Instruments）开发的面向工程和科学应用的图形化编程环境。

它采用了数据流编程模型，通过将虚拟仪器（Virtual Instrument）连接起来，构建出图形化的用户界面，以完成不同领域的数据采集、信号处理、电路仿真等任务。

二、LabVIEW电路仿真的基本步骤1. 准备工作在进行LabVIEW电路仿真之前，你需要准备一些必要的材料和环境。

首先，你需要将所需的电路拓扑图绘制清楚，并准备好相关的元件和测量仪器。

此外，确保你已经安装了LabVIEW软件，并且熟悉基本的操作。

2. 创建虚拟仪器在LabVIEW中，我们使用虚拟仪器来代表电路中的各个元件和测量仪器。

通过拖拽和连接各个虚拟仪器，构建出电路模型。

你可以从软件库中选择合适的元件，如电阻、电容、电感、运算放大器等，并将它们连接起来，以构建出你所需的电路框图。

3. 设定参数和信号源在进行电路仿真之前，我们需要设定各个元件的参数和信号源。

通过双击虚拟仪器，你可以设置电阻的阻值、电容的电容值等。

此外，你还可以添加信号源，如电压信号源或者电流信号源，并设置其参数，如频率、幅度等。

4. 运行仿真设置好电路参数和信号源后，你可以开始运行电路仿真。

点击LabVIEW界面上的运行按钮，LabVIEW会根据你所设置的参数和信号源，并结合电路拓扑图，计算出电路中各个节点的电压和电流。

5. 结果分析与优化仿真完成后，你可以对仿真结果进行分析和优化。

LabVIEW提供了丰富的工具和函数，用于展示仿真结果的波形图、频谱图等。

你可以查看电路中各个节点的电压和电流变化情况，以及各个元件的功耗和性能指标。

根据仿真结果，你可以进一步调整电路参数，以优化电路性能。

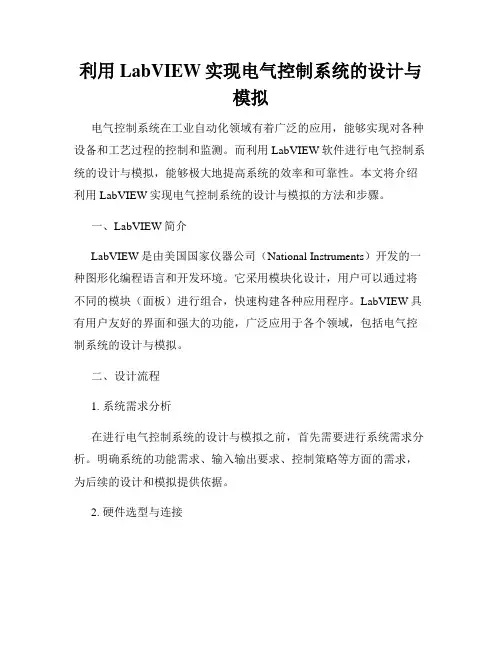

利用LabVIEW实现电气控制系统的设计与模拟电气控制系统在工业自动化领域有着广泛的应用，能够实现对各种设备和工艺过程的控制和监测。

而利用LabVIEW软件进行电气控制系统的设计与模拟，能够极大地提高系统的效率和可靠性。

本文将介绍利用LabVIEW实现电气控制系统的设计与模拟的方法和步骤。

一、LabVIEW简介LabVIEW是由美国国家仪器公司（National Instruments）开发的一种图形化编程语言和开发环境。

它采用模块化设计，用户可以通过将不同的模块（面板）进行组合，快速构建各种应用程序。

LabVIEW具有用户友好的界面和强大的功能，广泛应用于各个领域，包括电气控制系统的设计与模拟。

二、设计流程1. 系统需求分析在进行电气控制系统的设计与模拟之前，首先需要进行系统需求分析。

明确系统的功能需求、输入输出要求、控制策略等方面的需求，为后续的设计和模拟提供依据。

2. 硬件选型与连接根据系统需求，选择合适的硬件设备并进行连接。

LabVIEW支持多种硬件设备的连接，包括传感器、执行器、PLC等。

根据具体需求，选择适合的硬件设备，并通过合适的接口与LabVIEW进行连接。

3. 用户界面设计利用LabVIEW的图形化编程能力，设计用户友好的界面。

通过添加按钮、控制元件、指示灯等界面元素，实现对系统的操作和状态显示。

同时，可以利用LabVIEW的强大绘图功能，绘制出系统的电气连接图、控制逻辑图等。

4. 程序编写根据系统需求和控制策略，利用LabVIEW进行程序编写。

LabVIEW采用数据流图的编程模型，用户通过将不同的模块进行拖拽和连接，实现对系统的控制和监测。

可以使用LabVIEW提供的各种功能块，如PID控制、状态机、定时器等，根据系统需求进行灵活配置和组合。

5. 仿真调试完成程序编写后，进行仿真调试。

利用LabVIEW的仿真功能，模拟各种工况和故障情况，验证程序的正确性和稳定性。

借助LabVIEW提供的调试工具，对程序进行单步调试和参数调整，确保系统在不同情况下能够正确运行。

如何利用LabVIEW进行虚拟仪器设计和仿真利用LabVIEW进行虚拟仪器设计和仿真LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种集数据采集、信号处理、仪器控制和虚拟仪器设计于一身的集成开发环境，广泛应用于各个领域的工程实验和测试中。

本文将介绍如何利用LabVIEW进行虚拟仪器设计和仿真，并提供一些实际案例来说明其应用价值。

一、LabVIEW介绍LabVIEW是由美国国家仪器公司（National Instruments, NI）于1986年推出的一种图形化编程语言。

与传统的文本编程语言相比，LabVIEW通过将函数块拖拽到界面上并进行连接来组成程序，使得程序的开发更加直观、易于理解。

LabVIEW提供了丰富的工具箱和函数库，可用于数据采集、信号处理、仪器控制和用户界面设计等方面。

二、虚拟仪器设计虚拟仪器是指利用计算机软件和硬件模拟真实仪器的功能。

利用LabVIEW可以轻松地设计各种虚拟仪器，如示波器、信号发生器、频谱分析仪等，用于实现数据采集和信号处理等功能。

LabVIEW提供了众多的仪器模拟器和控件，用户只需简单地拖拽和配置这些组件，即可实现一个功能完备的虚拟仪器。

三、虚拟仪器仿真利用LabVIEW进行虚拟仪器仿真可以帮助用户在设计阶段快速验证算法和性能，并且可以方便地进行多种参数的调整和测试。

LabVIEW提供了灵活且强大的仿真工具，用户可以根据需要配置仿真场景、定义仿真信号和操作流程，并通过动态调整参数和监测仿真结果来完成虚拟仪器的性能评估。

四、LabVIEW在工程实践中的应用1. 数据采集和处理利用LabVIEW可以方便地搭建数据采集系统，并通过各种传感器和硬件设备获取实时数据。

同时，LabVIEW提供了丰富的信号处理函数和算法，可以对采集的数据进行滤波、降噪、频谱分析等处理，从而提取出有效信息。

2. 仪器控制和自动化LabVIEW支持与各类仪器设备的通讯和控制，可以通过GPIB、USB、Ethernet等接口与仪器进行连接，并通过LabVIEW编写程序来实现仪器的自动化控制。

利用LabVIEW进行电子电路仿真与设计近年来，随着科技的不断进步，电子电路在各行各业中扮演着越来越重要的角色。

为了提高电子电路的设计和测试的准确性，LabVIEW作为一款功能强大的虚拟仪器平台被广泛应用于电子电路的仿真与设计。

本文将介绍如何利用LabVIEW进行电子电路仿真与设计。

一、LabVIEW简介LabVIEW是由美国国家仪器公司（NI）开发的一种图形化编程环境。

它提供了丰富的函数库和工具，使得用户可以通过拖拽、连接和配置的方式来构建电子电路的仿真模型和测试程序。

相对于传统的编程语言，LabVIEW更加直观和易于理解，因此成为了许多工程师和科研人员的首选。

二、LabVIEW的电路模拟功能LabVIEW提供了一系列的模拟器件和函数，能够帮助用户构建包括电源、电阻、电容、电感等元件的电路模型。

通过拖拽和连接这些模拟器件，用户可以快速搭建起电路的拓扑结构，并配置其参数。

LabVIEW还提供了丰富的信号源和测量器件，使得用户可以直接在虚拟仪器界面上产生和测量各种信号，方便进行电路的测试和调试。

三、LabVIEW的仿真功能在电路搭建完成后，LabVIEW提供了强大的仿真功能，能够帮助用户对电路的性能进行评估和分析。

通过设置不同的输入信号和参数，LabVIEW可以对电路进行静态和动态的仿真，并输出各种性能参数，如电压、电流、功率等。

用户可以通过观察和分析这些参数，进一步改进和优化电路的设计。

四、LabVIEW的调试功能LabVIEW不仅提供了电路的仿真和分析功能，还可以帮助用户快速定位和解决电路中的问题。

当电路出现异常或者性能不达标时，用户可以利用LabVIEW提供的调试工具，对电路进行逐步调试。

LabVIEW的调试功能包括数据采集、波形显示、信号分析等，能够帮助用户准确定位到问题所在，并提供解决方案。

五、LabVIEW的电路设计功能除了仿真和调试功能，LabVIEW还具备强大的电路设计功能。

用户可以通过运用LabVIEW中的算法和模块，进行电路的分析和设计。

LabVIEW中的模拟电路设计和仿真随着科技的不断发展，电子工程在各个领域中扮演着重要的角色。

而模拟电路设计和仿真是电子工程中的重要环节之一。

为了能够更加高效地进行模拟电路设计和仿真，工程师们常常使用LabVIEW这一款功能强大的软件工具。

本文将介绍LabVIEW在模拟电路设计和仿真方面的应用。

一、LabVIEW简介LabVIEW是由美国国家仪器公司（National Instruments）开发的一款图形化编程环境软件。

它允许工程师们以图形化的方式进行编程，从而简化了复杂的代码编写过程。

LabVIEW通过构建各种图形化的模块和线连接来实现电路设计和仿真。

二、LabVIEW在模拟电路设计中的应用1. 构建电路拓扑图在LabVIEW中，可以轻松地建立电路的拓扑图。

使用LabVIEW的用户界面可以选择并放置各种元件、导线和电源，形成电路的基本拓扑结构。

这大大加快了电路设计的速度。

此外，LabVIEW还提供了丰富的元件库，用户可以根据需要选择不同的电子元件。

2. 仿真电路行为在电路设计完成后，LabVIEW还可以帮助用户进行电路仿真，以验证电路的正确性和性能。

通过输入合适的信号源和参考电压，LabVIEW可以模拟电路的工作状态，并实时显示电路的响应。

这可以帮助用户发现并解决可能存在的问题。

3. 优化电路性能LabVIEW提供了丰富的工具和分析方法，以帮助用户优化电路的性能。

用户可以根据仿真结果调整电路参数，以实现更好的性能。

此外，LabVIEW还可以进行参数扫描和优化算法，以找到最佳的电路设计方案。

三、LabVIEW在模拟电路仿真中的优势1. 可视化设计LabVIEW以图形化的方式展示电路设计和仿真结果，使得整个过程更加直观、易于理解。

用户可以通过观察电路图和仿真波形，深入了解电路的工作原理和特性。

2. 灵活性和可扩展性LabVIEW提供了丰富的工具和函数库，使用户可以根据需要对其进行扩展和定制。

用户可以根据实际需求，添加自定义模块和算法，以满足更复杂的电路设计和仿真要求。

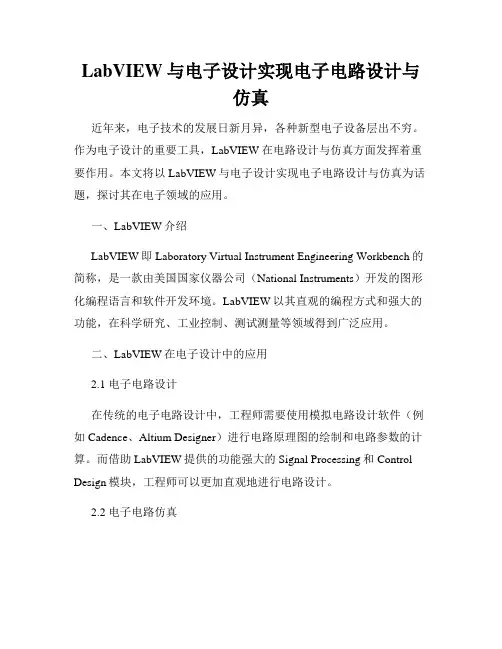

LabVIEW与电子设计实现电子电路设计与仿真近年来，电子技术的发展日新月异，各种新型电子设备层出不穷。

作为电子设计的重要工具，LabVIEW在电路设计与仿真方面发挥着重要作用。

本文将以LabVIEW与电子设计实现电子电路设计与仿真为话题，探讨其在电子领域的应用。

一、LabVIEW介绍LabVIEW即Laboratory Virtual Instrument Engineering Workbench的简称，是一款由美国国家仪器公司（National Instruments）开发的图形化编程语言和软件开发环境。

LabVIEW以其直观的编程方式和强大的功能，在科学研究、工业控制、测试测量等领域得到广泛应用。

二、LabVIEW在电子设计中的应用2.1 电子电路设计在传统的电子电路设计中，工程师需要使用模拟电路设计软件（例如Cadence、Altium Designer）进行电路原理图的绘制和电路参数的计算。

而借助LabVIEW提供的功能强大的Signal Processing和Control Design模块，工程师可以更加直观地进行电路设计。

2.2 电子电路仿真电子电路仿真是电路设计过程中不可或缺的一部分，能够帮助工程师验证电路的性能和稳定性。

LabVIEW具备强大的仿真功能，可以通过编写图形化界面与电路进行交互，并进行电路仿真和测试。

三、LabVIEW在电子设计中的案例应用3.1 智能家居控制系统智能家居控制系统是近年来迅速发展的领域之一，LabVIEW在该领域的应用也日益广泛。

通过LabVIEW可以设计出智能家居控制系统的各种功能，包括温度控制、照明控制、安防监控等。

3.2 电子医疗设备在电子医疗设备的设计和仿真过程中，LabVIEW具有不可替代的优势。

通过LabVIEW，可以实现医疗设备的实时监测、信号处理和数据分析等功能，为医疗领域的科研和医疗实践提供有力支持。

四、LabVIEW在电子设计领域的优势4.1 图形化编程LabVIEW采用图形化编程语言，使得复杂的电路设计和系统控制变得更加直观和易于理解。

利用LabVIEW进行电路设计与仿真LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款由美国国家仪器公司开发的工程软件平台，可以用于进行数据获取、分析、控制以及仿真等各种工程应用。

本文将介绍如何利用LabVIEW进行电路设计和仿真。

一、LabVIEW的基本原理和特点LabVIEW是一种图形化的编程环境，其特点是使用图形符号和连线表示程序控制流程，并且可以实时进行数据采集和处理。

下面是LabVIEW的基本原理和特点：1. 数据流程图：LabVIEW使用数据流程图代替了传统的文本编程，可以直观地表示程序的逻辑关系和数据流向。

用户可以通过将各种图形符号（节点）拖拽到界面上，并通过线条连接它们，来搭建程序的结构。

2. 真实时性：LabVIEW具有良好的实时特性，可以实时采集、处理和显示实验数据。

此外，可以通过嵌入式硬件模块，与实际物理设备进行连接，实现数据的实时获取与控制。

3. 界面友好：LabVIEW提供了丰富的控件和界面设计工具，使用户能够方便地创建直观美观的界面。

二、电路设计与仿真的步骤1. 创建VI（Virtual Instrument）：VI是LabVIEW中的基本单元，可以理解为一个子程序或函数。

首先，打开LabVIEW软件并创建一个新的VI。

2. 绘制电路图：在VI中，选择适当的控件和函数节点，将它们拖拽到界面中。

根据电路的需求，选择不同的节点，并使用连线将它们连接起来。

对于简单的电路，可以使用基本逻辑门、电阻、电容等元件进行搭建；对于复杂的电路，可以使用函数节点进行更高级的建模。

3. 参数设置与信号输入：在VI中，设置电路中的参数，如电阻和电容的数值等。

同时，选择适当的信号源，可以是连续的信号源、脉冲信号源或其他类型的信号源。

4. 进行仿真：点击LabVIEW界面上的运行按钮，即可开始仿真。

LabVIEW会根据电路图中的元件和连接关系，生成仿真结果。

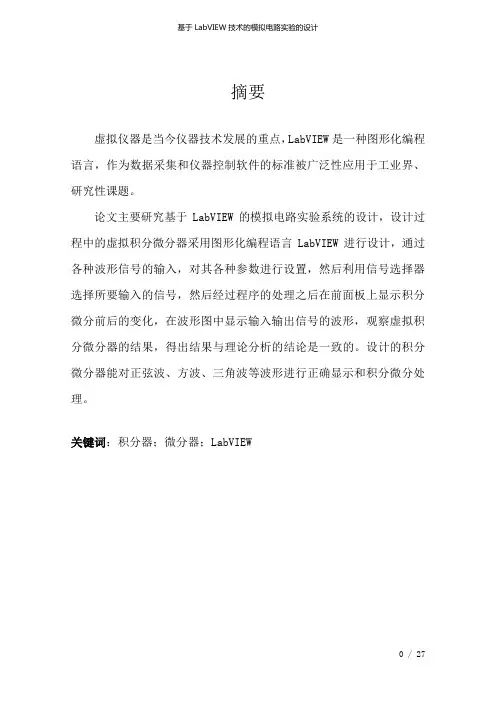

基于LabVIEW技术的模拟电路实验的设计摘要虚拟仪器是当今仪器技术发展的重点，LabVIEW是一种图形化编程语言，作为数据采集和仪器控制软件的标准被广泛性应用于工业界、研究性课题。

论文主要研究基于LabVIEW的模拟电路实验系统的设计，设计过程中的虚拟积分微分器采用图形化编程语言LabVIEW进行设计，通过各种波形信号的输入，对其各种参数进行设置，然后利用信号选择器选择所要输入的信号，然后经过程序的处理之后在前面板上显示积分微分前后的变化，在波形图中显示输入输出信号的波形，观察虚拟积分微分器的结果，得出结果与理论分析的结论是一致的。

设计的积分微分器能对正弦波、方波、三角波等波形进行正确显示和积分微分处理。

关键词：积分器；微分器；LabVIEWThe Design of Analog Circuit Experiment SystemBased onLabVIEWABSTRACTVirtual instrument is the instrument technology development focus, LabVIEW is a graphical programming language, as data acquisition and instrument control software is widely used in industry, academia, research topic .The paper mainly studies the design of analog circuit based on LabVIEW, and the design process of virtual differential device uses the graphical programming language LabVIEW, through various waveform signal input,and set various parameters, use a signal selector to select the input signal,through the process of treatment in the front panel display integral and differential change in the waveform display,and display the input and output signal on the waveform graph, analyze the virtual integral differential actuator result, the result is common with the conclusion of the theoretical analysis. In this paper,the design of integral differential device capable of sine wave, square wave, triangle wave, waveform display correctly and differential treatment.Keywords：Integral Device ; Differential Device; LabVIEW目录摘要0ABSTRACT1 绪论01.1课题研究的意义01.2 本文研究内容12虚拟仪器简介22.1虚拟仪器的概念22.2虚拟仪器发展史32.3图形化编程语言LabVIEW42.4 LabVIEW的开发环境53积分微分器介绍63.1积分微分运算的原理63.2积分微分器的设计方法73.3积分微分器的应用84模拟电路实验系统仿真设计94.1虚拟仪器VI的设计94.2信号发生器的实现104.2.1基本信号发生器的实现104.2.2模拟信号发生器的实现114.3积分微分器的设计124.3.1积分微分器流程设计134.3.2积分微分器前面板的实现154.3.3积分微分器流程图设计164.3.4积分微分器的调试过程及其结果174.4本章小结205结论与展望205.1结论205.2展望21参考文献22致谢错误!未定义书签。

利用LabVIEW进行控制系统设计和仿真随着科技的发展和技术的不断进步，控制系统在工业自动化和实验室研究中起着至关重要的作用。

而LabVIEW作为一款流行的程序设计和开发环境，具有强大的功能和灵活的应用性，被广泛用于控制系统设计和仿真。

本文将介绍如何利用LabVIEW进行控制系统设计和仿真，以及该软件在实践中的应用。

一、LabVIEW简介LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是由美国国家仪器公司（National Instruments）开发的一种基于图形化编程的集成开发环境（IDE）。

它以可视化方式与仪器设备和测量设备进行交互，提供了一个灵活、高效而又直观的开发平台。

LabVIEW具有模块化的设计、多线程并行处理、易于调试和可视化的优势，被广泛用于测量、控制和数据采集等领域。

二、LabVIEW在控制系统设计中的应用1. 系统建模与仿真利用LabVIEW，可以将复杂的控制系统建模，并对其进行仿真分析。

LabVIEW提供了丰富的信号处理和系统建模的工具箱，可以通过拖放组件和连接线，搭建系统模型。

通过调整参数和输入信号，可以模拟系统不同的工作状态，快速验证和优化控制策略。

2. 实时控制与数据采集LabVIEW的强大之处在于其实时控制和数据采集的能力。

通过与硬件设备的交互，LabVIEW可以快速实现对进程或系统的实时控制，并实时采集数据并进行处理。

这对于工业自动化和实验室研究提供了便利，同时也为数据分析和算法优化提供了基础。

3. 界面设计与人机交互LabVIEW具有友好的界面设计和人机交互功能。

通过LabVIEW的界面编辑器和可视化控件，可以轻松创建出美观、直观的用户界面，并实现与用户的交互。

这对于操作员的实时监控和系统操作提供了便利，提高了整体系统的可用性和易用性。

三、利用LabVIEW进行控制系统设计和仿真的案例下面以一个汽车制动控制系统为例，简要介绍如何利用LabVIEW 进行控制系统设计和仿真。

如何使用LabVIEW进行电路仿真和分析LabVIEW是一款功能强大的图形化编程环境，被广泛应用于电路仿真和分析领域。

通过使用LabVIEW，您可以实现复杂电路的仿真和性能分析，以便更好地理解电路的工作原理并进行优化。

本文将介绍如何使用LabVIEW进行电路仿真和分析的基本步骤及注意事项。

1. 软件安装与配置首先，您需要从National Instruments官网下载并安装LabVIEW软件。

安装完成后，打开软件并进行相应的配置，包括选择合适的编程环境和相关插件。

2. 构建电路模型在LabVIEW中，您可以通过图形化编程的方式构建电路模型。

通过选择合适的元件和线缆进行连接，可以快速搭建出您需要的电路图。

LabVIEW提供了丰富的元件库，包括各种电阻、电容、电感、放大器等常见元件，同时也支持自定义元件的添加。

3. 设置边界条件和参数在进行电路仿真和分析之前，您需要设置电路的边界条件和参数。

边界条件包括电源电压、电流源、信号源等，参数则包括电阻值、电容值等。

通过在LabVIEW中设置这些参数，可以模拟不同工作条件下的电路行为。

4. 运行仿真程序完成电路模型搭建和参数设置后，即可运行仿真程序。

LabVIEW 提供了强大的仿真引擎，可以模拟电路工作过程并输出相应的结果。

您可以选择连续仿真或离散仿真，以满足不同仿真需求。

5. 分析仿真结果仿真完成后，您可以分析输出的结果数据。

LabVIEW提供了各种分析工具，包括波形显示、频谱分析、响应曲线绘制等。

通过对仿真结果的分析，您可以更好地理解电路的性能特点和工作状态。

6. 优化电路设计基于分析结果，您可以对电路进行优化设计。

LabVIEW提供了优化算法和优化工具，可以帮助您寻找最佳的电路参数配置，以达到更好的性能指标。

7. 验证和验证完成电路设计优化后，建议进行验证和验证实验。

LabVIEW支持与实际硬件连接，可以将您的电路设计直接应用于物理实验系统中，验证其性能和可靠性。

LabVIEW在电路设计与仿真中的应用LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一款强大的即时图形系统设计软件，可以实现信号采集、控制器设计和数据分析等多种功能。

本文将介绍LabVIEW在电路设计与仿真中的应用，并探讨其优势和实际案例。

一、LabVIEW在电路设计中的应用1. 信号采集与数据处理LabVIEW可以通过各种硬件设备（如采集卡、传感器等）实时采集电路中的信号，如电压、电流、温度等，并将其以图形化的方式显示出来。

同时，它还提供了丰富的数据处理工具，可以对采集到的数据进行滤波、滑动平均等处理，从而得到更可靠的结果。

2. 电路设计与仿真借助LabVIEW软件的高级建模功能，工程师可以轻松地搭建电路的模型，并进行仿真分析。

LabVIEW提供了丰富的元件库，涵盖了各种电子元件、传感器和控制器等，可以满足不同电路设计需求。

仿真结果可以直接显示在软件界面上，方便工程师进行实时观察和分析。

3. 参数优化与控制反馈LabVIEW还支持参数优化和控制反馈功能，工程师可以通过调整电路元件的参数或控制器的参数，来优化电路的性能。

LabVIEW提供了强大的优化算法和控制算法，可以根据不同的需求进行调整，进一步提高电路的稳定性和精度。

二、LabVIEW在电路仿真中的优势1. 易于使用和学习LabVIEW采用直观的图形化编程语言，不需要繁琐的编程代码，减少了学习和使用的难度。

即使对于没有编程基础的工程师，也可以快速上手。

同时，LabVIEW提供了丰富的示例代码和教程，方便用户学习和参考。

2. 灵活性和扩展性LabVIEW可以与各种硬件设备和软件平台进行集成，具有很高的灵活性和扩展性。

无论是与传统的仪器设备（如示波器、信号发生器等）的连接，还是与其他编程环境（如MATLAB、Python等）的结合，LabVIEW都可以轻松实现。

3. 界面友好和交互性强LabVIEW的用户界面设计友好，可以根据需求自由定制，并支持多种数据图形展示。

使用LabVIEW实现电力系统仿真与优化LabVIEW是一种流行的基于图形化编程的开发环境，广泛应用于控制、测试和监测系统的设计和实施。

在电力系统领域，LabVIEW为工程师们提供了一种便捷的方式来实现电力系统的仿真与优化。

一、介绍LabVIEW在电力系统中的应用LabVIEW具有直观、灵活以及强大的功能，使得它成为电力系统仿真与优化的理想工具。

通过使用LabVIEW，我们可以轻松地搭建电力系统的模型、进行系统仿真、优化系统参数以及评估系统性能。

二、电力系统仿真1. 搭建电力系统模型在LabVIEW中，我们可以通过连接不同的功能模块来搭建电力系统的模型。

这些功能模块可以是传感器、开关、发电机、变压器等等。

通过将这些模块连接在一起，我们可以构建一个具有多个组件的电力系统模型，以便进行仿真和优化。

2. 进行电力系统仿真在LabVIEW中，我们可以设置电力系统的初始状态，并定义电力系统所受到的外界条件。

通过设定合适的仿真时间步长，我们可以模拟电力系统的运行过程，并观察系统在不同条件下的动态响应。

三、电力系统优化1. 优化系统参数LabVIEW提供了强大的优化工具，用于找到电力系统中的最佳参数以达到特定的性能指标。

我们可以定义目标函数，将系统的状态变量作为变量，并通过优化算法来搜索最佳参数组合。

2. 评估系统性能借助LabVIEW的数据处理和可视化功能，我们可以对优化结果进行评估。

通过绘制曲线图、制作数据表格等方式，我们可以直观地了解电力系统在不同参数下的性能表现，从而做出合理的决策。

四、结论LabVIEW提供了强大的功能和灵活的图形化编程环境，使得电力系统仿真与优化变得更加简单和高效。

通过使用LabVIEW，工程师们可以快速搭建电力系统模型、进行系统仿真、优化参数以及评估系统性能，从而为电力系统的设计和运行提供更好的支持。

总之，LabVIEW是一个重要的工具，可以帮助我们实现电力系统的仿真与优化。

借助其强大的功能，我们可以更好地了解电力系统的运行行为，改进系统性能，并做出合理的决策。

提纲第一章虚拟仪器及LabVIEW入门１．１虚拟仪器概述１．２LabVIEW是什么？１．３LabVIEW的运行机制１．３．１LabVIEW应用程序的构成１．３．２LabVIEW的操作模板１．４LabVIEW的初步操作１．４．１创建VI和调用子VI１．４．２程序调试技术１．４．３子VI的建立１．５图表（Chart）入门第二章程序结构２．１循环结构２．１．１While 循环２．１．２移位寄存器２．１．３For循环２．２分支结构：Case２．３顺序结构和公式节点２．３．１顺序结构２．３．２公式节点第三章数据类型：数组、簇和波形（Waveform）３．１数组和簇３．２数组的创建及自动索引３．２．１创建数组３．２．２数组控制对象、常数对象和显示对象３．２．３自动索引３．３数组功能函数３．４什么是多态化（Polymorphism）?３．５簇３．５．１创建簇控制和显示３．５．２使用簇与子VI传递数据３．５．３用名称捆绑与分解簇３．５．４数组和簇的互换３．６波形（Waveform）类型第四章图形显示４．１概述４．２Graph控件４．３Chart的独有控件４．４XY图形控件（XY Graph）４．５强度图形控件（Intensity Graph）４．６数字波形图控件（Digital Waveform Graph）４．７3D图形显示控件（3D Graph）第五章字符串和文件I/O５．１字符串５．２文件的输入/输出（I/O）５．２．１文件 I/O 功能函数５．２．２将数据写入电子表格文件５．３数据记录文件（datalog file）第六章数据采集６．１概述６．１．１采样定理与抗混叠滤波器６．１．２数据采集系统的构成６．１．３模入信号类型与连接方式６．１．４信号调理６．１．５数据采集问题的复杂程度评估６．２缓冲与触发６．２．１缓冲（Buffers）６．２．２触发（Triggering）６．３模拟I/O（Analog I/O）６．３．１基本概念６．３．２简单 Analog I/O６．３．３中级Analog I/O６．４数字I/O（Digital I/O）６．５采样注意事项６．５．１采样频率的选择６．５．２６．５．３多任务环境６．６附：PCI-MIO-16E-4数据采集卡简介第七章信号分析与处理７．１概述７．２信号的产生７．３标准频率７．４数字信号处理７．４．１FFT变换７．４．２窗函数７．４．３频谱分析７．４．４数字滤波７．４．５曲线拟合第八章LabVIEW程序设计技巧８．１局部变量和全局变量８．２属性节点８．３VI选项设置第九章测量专题９．１概述９．１．１模入信号类型与连接方式９．１．２信号调理９．２电压测量９．３频率测量９．４相位测量９．５功率测量９．６阻抗测量９．７示波器９．８波形记录与回放９．９元件伏安特性的自动测试９．１０扫频仪９．１１函数发生器９．１２实验数据处理９．１３频域分析９．１４时域分析第十章网络与通讯第十一章仪器控制仿真实验一基于Labview的电压测量仿真实验一、实验目的1、了解电压测量原理；2、通过该仿真实验熟悉虚拟仪器技术——LABVIEW的简单编程方法；3、通过本次实验了解交流电压测量的各种基本概念。

使用LabVIEW进行电路仿真快速准确地模拟电路行为LabVIEW是一款功能强大的虚拟仪器软件，广泛应用于各个领域的工程和科学研究中。

其中，电路仿真是LabVIEW广泛使用的一个方面，它可以帮助工程师和科学家快速准确地模拟电路的行为。

本文将介绍如何使用LabVIEW进行电路仿真及其优势。

一、引言近年来，电子技术的迅速发展使得电路设计越来越复杂。

在设计电路前，进行仿真是非常重要的步骤，它可以帮助工程师在实际制造之前评估电路性能。

传统的方法是使用专门的电路仿真软件，但是这样需要学习并掌握特定的软件。

二、LabVIEW的优势与传统的电路仿真软件相比，LabVIEW具有许多独特的优势。

首先，LabVIEW采用图形化编程的方式，使得电路的建模和仿真过程更加直观。

通过将各个元件进行拖拽和连接，工程师可以快速地构建电路模型。

其次，LabVIEW提供了大量的电路模型和元件库。

这些库包含了各种常用的电子元件，如电阻、电容、电感等。

工程师可以直接将这些元件拖拽到界面上，并进行参数设置，从而构建电路模型。

此外，LabVIEW还具备强大的信号处理和分析功能。

在电路仿真中，信号的处理和分析是必不可少的环节。

LabVIEW提供了丰富的信号处理工具，如滤波、谱分析等，工程师可以轻松地对电路的信号进行处理和分析，从而更好地了解电路的行为。

三、LabVIEW的使用方法使用LabVIEW进行电路仿真非常简单。

首先，需要绘制电路结构。

通过在界面上拖拽电子元件，然后用导线将它们连接起来，可以构建出电路的物理结构。

接下来，需要对电子元件进行参数设置。

对于每个元件，都可以通过双击打开参数设置窗口，并设置元件的规格。

例如，对于电阻元件，可以设置其阻值；对于电容元件，可以设置其电容值。

完成电路的绘制和参数设置后，可以添加输入信号，并选择仿真的时间范围。

仿真时间范围的设置将决定仿真的时间长度。

最后，点击仿真按钮，LabVIEW将快速准确地模拟电路的行为。
