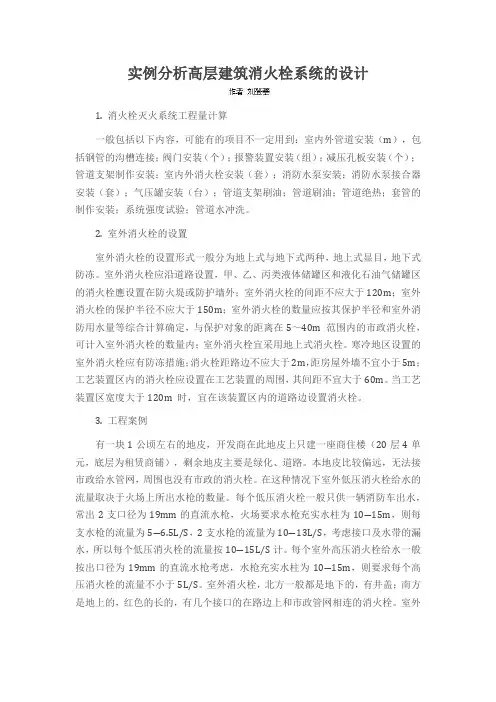

实例分析高层建筑消火栓系统的设计
1. 消火栓灭火系统工程量计算
一般包括以下内容，可能有的项目不一定用到：室内外管道安装（m），包括钢管的沟槽连接；阀门安装（个）；报警装置安装（组）；减压孔板安装（个）；管道支架制作安装；室内外消火栓安装（套）；消防水泵安装；消防水泵接合器安装（套）；气压罐安装（台）；管道支架刷油；管道刷油；管道绝热；套管的制作安装；系统强度试验；管道水冲洗。
2. 室外消火栓的设置
室外消火栓的设置形式一般分为地上式与地下式两种，地上式显目，地下式防冻。室外消火栓应沿道路设置，甲、乙、丙类液体储罐区和液化石油气储罐区的消火栓應设置在防火堤或防护墙外；室外消火栓的间距不应大于120m；室外消火栓的保护半径不应大于150m；室外消火栓的数量应按其保护半径和室外消防用水量等综合计算确定，与保护对象的距离在5～40m 范围内的市政消火栓，可计入室外消火栓的数量内；室外消火栓宜采用地上式消火栓。寒冷地区设置的室外消火栓应有防冻措施；消火栓距路边不应大于2m，距房屋外墙不宜小于5m；工艺装置区内的消火栓应设置在工艺装置的周围，其间距不宜大于60m。当工艺装置区宽度大于120m 时，宜在该装置区内的道路边设置消火栓。
3. 工程案例
有一块1公顷左右的地皮，开发商在此地皮上只建一座商住楼（20层4单元，底层为租赁商铺），剩余地皮主要是绿化、道路。本地皮比较偏远，无法接市政给水管网，周围也没有市政的消火栓。在这种情况下室外低压消火栓给水的流量取决于火场上所出水枪的数量。每个低压消火栓一般只供一辆消防车出水，常出2支口径为19mm的直流水枪，火场要求水枪充实水柱为10―15m，则每支水枪的流量为5―6.5L/S，2支水枪的流量为10―13L/S，考虑接口及水带的漏水，所以每个低压消火栓的流量按10―15L/S计。每个室外高压消火栓给水一般按出口径为19mm的直流水枪考虑，水枪充实水柱为10―15m，则要求每个高压消火栓的流量不小于5L/S。室外消火栓，北方一般都是地下的，有井盖；南方是地上的，红色的长的，有几个接口的在路边上和市政管网相连的消火栓。室外消火栓的间距不得超过120米。室外消火栓的保护半径不得超过150米。室外消火栓距路边距离不得超过2米，与房屋外墙距离不宜小于5米。
超高层建筑室内消火栓系统设计方案探讨
摘要：当今社会，随着我国经济高速发展和人民物质文化生活需要的不断提升，各类新建建筑的体量越来越大，建筑物单层面积和建筑总高度也不断被刷新。随之而来的消防安全问题也被大家越来越重视，因为大体量的建筑一旦失火将会给人类带来极大的人身安全和财产损失。本文首先阐述了超高层建筑室内消火栓系统的要求，接着分析了超高层建筑室内消火栓系统的设计方案，最后对超高层建筑室内消火栓系统的设计方案对比进行了探讨。希望能够为相关人员提供有益的参考和借鉴。
关键词：超高层建筑；室内；消火栓系统；设计方案
引言
超高层建筑最显著的特点就是它的高度相对其他建筑来说较高，但也正是因为这一点，这类建筑存在着许多弊病，最为严重的就是导致火灾发生时，人们的安全将面临着更大的威胁。同时这类建筑一般处于城市的繁华地带，及时缓解火情压制火势蔓延都显得极为困难。
1 超高层建筑室内消火栓系统的要求
在超高层建筑中，室内消火栓系统是主要由消防给水管网；设有消火栓、水带、水枪的消火栓箱柜；消防水池；消防水箱；消防水泵等组成的固定式灭火系统。超高层建筑室内消防栓系统的要求主要有以下几点。第一，确保消防水源，室内消火栓想要在火灾时正常发挥其功能，达到及时抑制火势、缓解火情的目的，就必须要有一个充足有保障的水源。同时消防水源也是支撑着整个消防系统的一大后盾。市政给水管网中也是有消防水池的，再加上部分天然水池，超高层建筑的消防水源主要就是来自这些地方。火灾发生时，必须要确保在一定时间内的消防供水量，不同时间不同建筑的火情不一，火灾的延续时间也是不一样的，根据实际情况，合理分配供水很重要。虽然灭火时对水质没什么高的要求，但消防水源的水质一定要保证达到某一标准，以免对消火栓系统造成损害。消火栓系统中有许多精密细小的零件很容易被水中的脏污堵塞，为了避免因这些零部件堵塞而影响整个消火栓系统的正常运转，所以消防水池必须要保证水质能达到这些零件的要求，要定期排空用水和清洗水池。第二，室内消火栓系统应该要配备有多支水枪，并要保障最少有两个能够将水喷到同一楼层的任意地方。火灾一旦发生，蔓延会极其迅速，为了保证可以及时灭火，各处室内消火栓都应该配备一个可以联动启动消火栓水泵的按钮。与此同时，室内消火栓需要安置在方便取用的地方，例如安全通道的入口处。在超高层建筑的楼顶也要设一个消火栓，不仅能够定期安排人员检查消防供水系统，还能防止相邻建筑的火势蔓延过来。第三，消防水池中的实际储存用水量，需要在消防技术规范规定的火灾延续时间内，能够满足室内室外消防用水的总量。供给消防车用水的消防水池需要安装多个水泵接合器，每个容量为10~15升/秒；消防水池应采取自动补水措施；消防水箱应有补水措施，当发生火灾时由消防水泵供给的消防用水不应进入消防水箱；消防卷盘的间距应保证有一股水流能到达室内地面任何部位，消防卷盘的安装高度应便于取用。

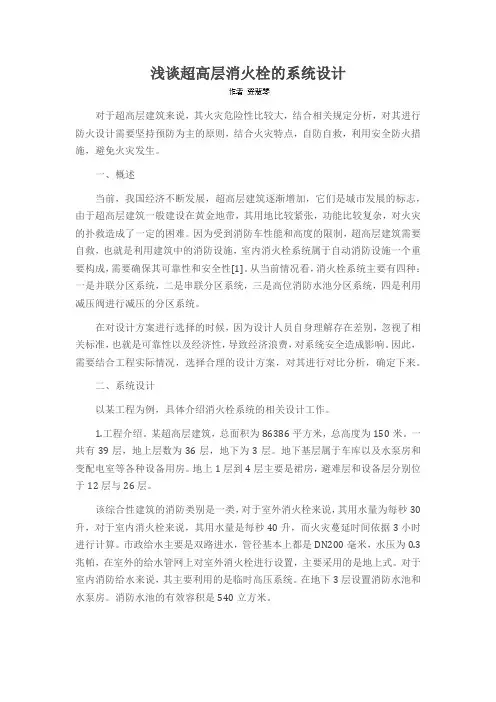

浅谈超高层消火栓的系统设计
对于超高层建筑来说，其火灾危险性比较大，结合相关规定分析，对其进行防火设计需要坚持预防为主的原则，结合火灾特点，自防自救，利用安全防火措施，避免火灾发生。
一、概述
当前，我国经济不断发展，超高层建筑逐渐增加，它们是城市发展的标志，由于超高层建筑一般建设在黄金地带，其用地比较紧张，功能比较复杂，对火灾的扑救造成了一定的困难。因为受到消防车性能和高度的限制，超高层建筑需要自救，也就是利用建筑中的消防设施，室内消火栓系统属于自动消防设施一个重要构成，需要确保其可靠性和安全性[1]。从当前情况看，消火栓系统主要有四种：一是并联分区系统，二是串联分区系统，三是高位消防水池分区系统，四是利用减压阀进行减压的分区系统。
在对设计方案进行选择的时候，因为设计人员自身理解存在差别，忽视了相关标准，也就是可靠性以及经济性，导致经济浪费，对系统安全造成影响。因此，需要结合工程实际情况，选择合理的设计方案，对其进行对比分析，确定下来。
二、系统设计
以某工程为例，具体介绍消火栓系统的相关设计工作。
1.工程介绍。某超高层建筑，总面积为86386平方米，总高度为150米。一共有39层，地上层数为36层，地下为3层。地下基层属于车库以及水泵房和变配电室等各种设备用房。地上1层到4层主要是裙房，避难层和设备层分别位于12层与26层。
该综合性建筑的消防类别是一类，对于室外消火栓来说，其用水量为每秒30升，对于室内消火栓来说，其用水量是每秒40升，而火灾蔓延时间依据3小时进行计算。市政给水主要是双路进水，管径基本上都是DN200毫米，水压为0.3兆帕，在室外的给水管网上对室外消火栓进行设置，主要采用的是地上式。对于室内消防给水来说，其主要利用的是临时高压系统。在地下3层设置消防水池和水泵房。消防水池的有效容积是540立方米。 2.系统设计。上面提到四种竖向分区的相关方式，在本工程中，地下室面积比较紧张，如果利用并联系统，那么需要的泵房面积太大，若是利用高位重力水箱系统，其荷载比较大，缺少经济性，一般在250米以上的超限高层建筑中进行使用后。因此，在本工程中，备选方案主要有两个：
规划与设计 建材发展导向２０１４年２月

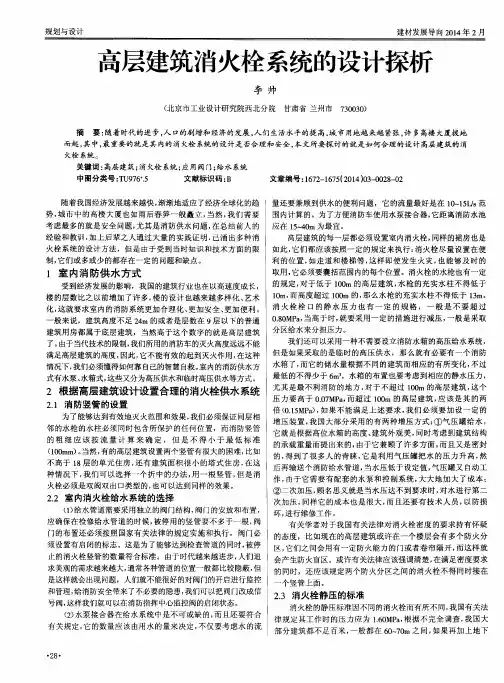

高层建筑消火栓系统的设计探析
李帅
（１ｔ京市工业设计研究院西北分院甘肃省兰州１市７３００３０）
摘要：随着时代的进步，人口的剧增和经济的发展，人们生活水平的提高，城市用地越来越紧张，许多高楼大厦拔地
而起，其中，最重要的就是其内的消火栓系统的设计是否合理和安全，本文所要探讨的就是如何合理的设计高层建筑的消
火栓系统。 关键词：高层建筑；消火栓系统；应用阀门；给水系统
中图分类号：ＴＵ９７６￣．５ 文献标识码：Ｂ 文章编号：１６７２—１６７５（２０１４）０３—００２８—０２
随着我国经济发展越来越快，渐渐地适应了经济全球化的趋
势，城市中的高楼大厦也如雨后春笋一般矗立，当然，我们需要
考虑最多的就是安全问题，尤其是消防供水问题，在总结前人的
经验和教训，加上后辈之人通过大量的实践证明，已涌出多种消
火栓系统的设计方法，但是由于受到当时知识和技术方面的限
制，它们或多或少的都存在一定的问题和缺点。
１室内消防供水方式
受到经济发展的影响，我国的建筑行业也在以高速度成长，
楼的层数比之以前增加了许多，楼的设计也越来越多样化、艺术
化，这就要求室内的消防系统更加合理化、更加安全、更加便利。
一般来说，建筑高度不足２４ｍ的或者是层数在９层以下的普通
建筑用房都属于底层建筑，当然高于这个数字的就是高层建筑
了。由于当代技术的限制，我们所用的消防车的灭火高度远远不能
满足高层建筑的高度，因此，它不能有效的起到灭火作用，在这种
情况下，我们必须懂得如何靠自己的智慧自救。室内的消防供水方
式有水泵、水箱式，这些又分为高压供水和临时高压供水等方式。
２根据高层建筑设计设置合理的消火栓供水系统
２．１消防竖管的设置
为了能够达到有效地灭火范围和效果，我们必须保证同层相
邻的水枪的水柱必须同时包含所保护的任何位置，而消防竖管
的粗细应该按流量计算来确定，但是不得小于最低标准
（１００ｍｍ）。当然，有的高层建筑设置两个竖管有很大的困难，比如
