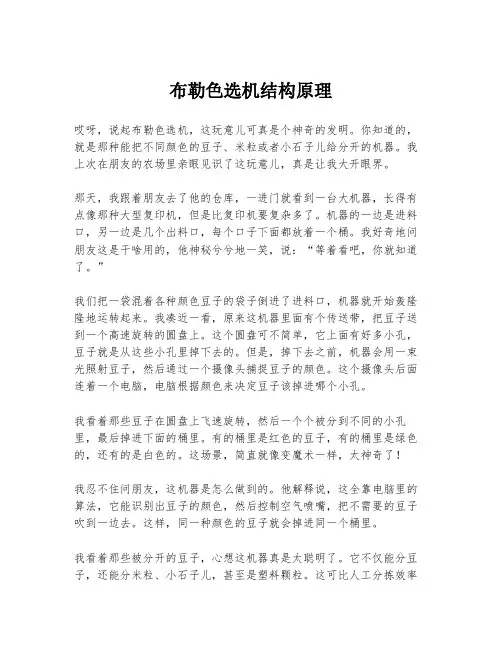

布勒色选机结构原理哎呀,说起布勒色选机,这玩意儿可真是个神奇的发明。
你知道的,就是那种能把不同颜色的豆子、米粒或者小石子儿给分开的机器。
我上次在朋友的农场里亲眼见识了这玩意儿,真是让我大开眼界。
那天,我跟着朋友去了他的仓库,一进门就看到一台大机器,长得有点像那种大型复印机,但是比复印机要复杂多了。
机器的一边是进料口,另一边是几个出料口,每个口子下面都放着一个桶。
我好奇地问朋友这是干啥用的,他神秘兮兮地一笑,说:“等着看吧,你就知道了。
”我们把一袋混着各种颜色豆子的袋子倒进了进料口,机器就开始轰隆隆地运转起来。
我凑近一看,原来这机器里面有个传送带,把豆子送到一个高速旋转的圆盘上。
这个圆盘可不简单,它上面有好多小孔,豆子就是从这些小孔里掉下去的。
但是,掉下去之前,机器会用一束光照射豆子,然后通过一个摄像头捕捉豆子的颜色。
这个摄像头后面连着一个电脑,电脑根据颜色来决定豆子该掉进哪个小孔。
我看着那些豆子在圆盘上飞速旋转,然后一个个被分到不同的小孔里,最后掉进下面的桶里。
有的桶里是红色的豆子,有的桶里是绿色的,还有的是白色的。
这场景,简直就像变魔术一样,太神奇了!我忍不住问朋友,这机器是怎么做到的。
他解释说,这全靠电脑里的算法,它能识别出豆子的颜色,然后控制空气喷嘴,把不需要的豆子吹到一边去。
这样,同一种颜色的豆子就会掉进同一个桶里。
我看着那些被分开的豆子,心想这机器真是太聪明了。
它不仅能分豆子,还能分米粒、小石子儿,甚至是塑料颗粒。
这可比人工分拣效率高多了,而且还不会出错。
最后,朋友把分好的豆子装袋,准备拿去市场卖。
我看着那些颜色鲜艳、干干净净的豆子,心里不禁感叹:这布勒色选机,真是个了不起的发明啊!它不仅提高了工作效率,还让我们的生活变得更加便捷。
下次有机会,我一定要再去看看这神奇的机器,说不定还能学到更多有趣的知识呢!。

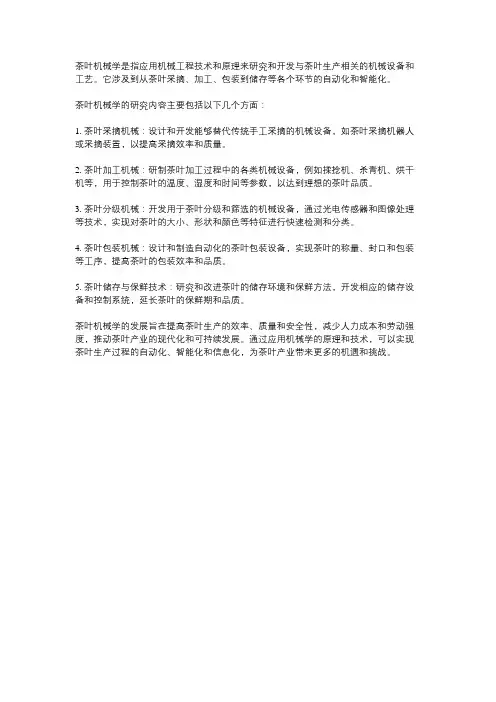

茶叶机械学是指应用机械工程技术和原理来研究和开发与茶叶生产相关的机械设备和工艺。
它涉及到从茶叶采摘、加工、包装到储存等各个环节的自动化和智能化。
茶叶机械学的研究内容主要包括以下几个方面:
1. 茶叶采摘机械:设计和开发能够替代传统手工采摘的机械设备,如茶叶采摘机器人或采摘装置,以提高采摘效率和质量。
2. 茶叶加工机械:研制茶叶加工过程中的各类机械设备,例如揉捻机、杀青机、烘干机等,用于控制茶叶的温度、湿度和时间等参数,以达到理想的茶叶品质。
3. 茶叶分级机械:开发用于茶叶分级和筛选的机械设备,通过光电传感器和图像处理等技术,实现对茶叶的大小、形状和颜色等特征进行快速检测和分类。
4. 茶叶包装机械:设计和制造自动化的茶叶包装设备,实现茶叶的称量、封口和包装等工序,提高茶叶的包装效率和品质。
5. 茶叶储存与保鲜技术:研究和改进茶叶的储存环境和保鲜方法,开发相应的储存设备和控制系统,延长茶叶的保鲜期和品质。
茶叶机械学的发展旨在提高茶叶生产的效率、质量和安全性,减少人力成本和劳动强度,推动茶叶产业的现代化和可持续发展。
通过应用机械学的原理和技术,可以实现茶叶生产过程的自动化、智能化和信息化,为茶叶产业带来更多的机遇和挑战。

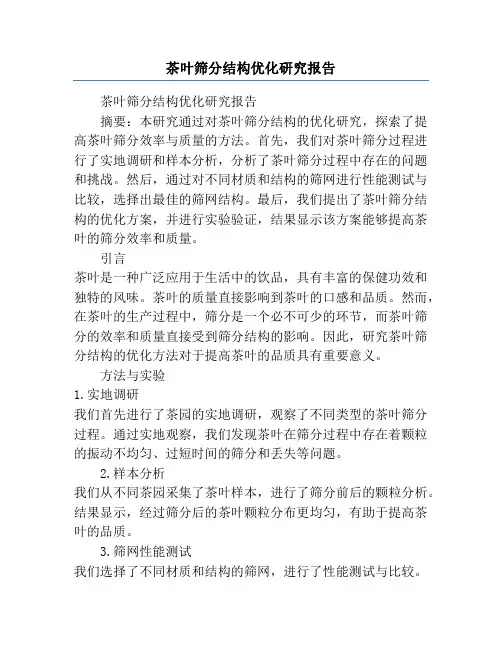

茶叶筛分结构优化研究报告茶叶筛分结构优化研究报告摘要:本研究通过对茶叶筛分结构的优化研究,探索了提高茶叶筛分效率与质量的方法。
首先,我们对茶叶筛分过程进行了实地调研和样本分析,分析了茶叶筛分过程中存在的问题和挑战。
然后,通过对不同材质和结构的筛网进行性能测试与比较,选择出最佳的筛网结构。
最后,我们提出了茶叶筛分结构的优化方案,并进行实验验证,结果显示该方案能够提高茶叶的筛分效率和质量。
引言茶叶是一种广泛应用于生活中的饮品,具有丰富的保健功效和独特的风味。
茶叶的质量直接影响到茶叶的口感和品质。
然而,在茶叶的生产过程中,筛分是一个必不可少的环节,而茶叶筛分的效率和质量直接受到筛分结构的影响。
因此,研究茶叶筛分结构的优化方法对于提高茶叶的品质具有重要意义。
方法与实验1.实地调研我们首先进行了茶园的实地调研,观察了不同类型的茶叶筛分过程。
通过实地观察,我们发现茶叶在筛分过程中存在着颗粒的振动不均匀、过短时间的筛分和丢失等问题。
2.样本分析我们从不同茶园采集了茶叶样本,进行了筛分前后的颗粒分析。
结果显示,经过筛分后的茶叶颗粒分布更均匀,有助于提高茶叶的品质。
3.筛网性能测试我们选择了不同材质和结构的筛网,进行了性能测试与比较。
通过测试,我们发现细腻孔径的筛网更容易将茶叶颗粒分离,而采用弹性好的筛网则能减少筛分过程中的失粒现象。
结果与讨论1.筛网材质与孔径我们对不同材质的筛网进行了比较,结果显示不锈钢筛网的筛分效果最佳。
此外,通过调整筛网的孔径,我们发现适中的孔径能够使茶叶筛分更加均匀。
2.筛网结构我们通过调整筛网的支撑结构和连接方式,实验比较了不同结构的筛网对茶叶筛分效果的影响。
结果显示,支撑结构稳定且连接方式灵活的筛网能够增加茶叶筛分的效率,减少茶叶颗粒的漏筛现象。
结论通过本次研究,我们综合考虑了筛网材质与孔径以及筛网结构对茶叶筛分效果的影响,提出了一种茶叶筛分结构的优化方案。
实验结果表明,采用不锈钢筛网,适中的孔径,稳定且灵活连接方式的茶叶筛分结构能够提高茶叶筛分的效率和质量。
茶叶色选机基本机械结构的研究
摘要
本文简介了目前市场上主流茶叶色选机的工作原理、基本机械结构及其他相关
技术特性。通过实践证明茶叶色选机可有效解决目前由于机械采茶造成的在人工拣梗去杂分
级工序时劳动强度大、费工费时且拣剔效果差的问题。茶叶色选机可有效减少用人成本,提
高工作效率、增加经济效益。
关键词
茶叶剔除;色选机;机械结构
拣梗去杂分级是茶叶加工过程中一道费工费时且劳动强度高,但又是非常重要关键的
工序,且拣剔分级可有效控制茶叶精制过程中质量和成本,为茶商、茶农带来更高的经济效
益。目前由于大量采用机械采茶方式,造成原茶中茶梗和杂质量增加,给后续拣剔分级工序
带来了困难。为解决这一问题孕育而生的茶叶色选机,可有效解决这一问题。色选技术是指
利用特殊识别镜头捕捉物料表面像素信号、采集物料反射、透设光率信号及其它成分的信息,
并利用计算机控制处理,实现光电信号互换,并与标准信号进行对比分析出物料的品质优劣。
茶叶色选机正是应用了色选技术,把色选技术中反馈信号传给色选机的总控系统,总控系统
利用空气压缩喷气枪将物料里的不合格的杂质去除和对物料分选。茶叶色选机是集光、机、
电、气动于一体的高科技综合技术,是实现茶叶精制过程机械化、自动化必不可少的机电设
备。
1、茶叶色选机的工作原理
茶叶色选机是利用色选光电传感器/CCD镜头对茶物料中异色叶片进行筛选工作。由于
茶叶烘干后极易破碎,所以为在保证茶物料品相前提下提高色选精度顾茶叶色选机选择多层
阶梯式机械结构。正常工作前,要根据不良茶物料的比例和种类,设置色选模式和机器产量;
然后将待分选的茶物料通过专用茶叶提升机输送到色选机的摆动进料斗里,经摆动进料斗至
振动喂料器,后通过振动喂料器振动向上层溜槽滑道(即色选通道)供料,茶物料在溜槽滑
道中通过找正轨道排列,形成速率较为均匀的茶物料流下滑到上色选光电传感器检测区或上
CCD镜头检测分选区进行扫描、分辨、判别,茶物料流中得不良米由高速喷气嘴喷气剔除
茶物料中得不良品。通过上层分选的茶物料落入下层料斗进入下层溜槽滑道再次利用色选光
电传感器检测区或上CCD镜头检测分选区进行扫描、分辨、判别,剔除,分选后经良品与
二次次品仓进入下道工序。专门茶叶色选机工作原理见图1。
现以某品牌茶叶色选机对绿茶拣梗为例进行茶叶色选机的拣梗原理说明(参数值借用
该品牌性能参数)。在进行绿茶拣梗时,其色差测定系统对茶叶色泽组成参数进行测定,从
而得出茶叶色泽偏绿或偏黄的程度,一般情况下“-a*”值表示茶叶色泽偏绿的程度,“b*”
值表示茶叶色泽偏黄的程度,“L”值代表茶叶的明亮度。而所有名优绿茶的插条和茶梗颜
色存在颜色差别即色差,一般插条色泽绿翠,而茶梗色泽偏黄。故色差测定系统进行测定时,
色泽偏绿的茶叶,“-a*”值也就偏大,并且茶条越嫩,“-a*”值就越大,满足一定要求的茶
叶会被装有绿色色彩信号色差感应系统的茶叶摄像用彩色CCD镜头所捕捉,并进行摄影,
然后将所摄影像输入计算机,通过计算,发出指令,使茶叶通过茶叶通道进入第2次拣梗或
排出机外。而一般情况下茶梗偏黄,“b*”值偏大,茶梗越老,色泽越黄,“b*”值就越大,
则更容易被装有黄色色彩型号的高精度的色差感应系统捕捉和收集,并输入计算机,由计算
机彩色CCD镜头发出信号指令,对茶梗进行摄影,同样将所摄影像输入计算机,通过计算
发出指令,使高速电磁阀接通,高压空气通过管道和喷气嘴吹出强风,把茶梗从含梗的茶叶
中吹出,通过茶梗通道和茶梗出料口排出机外。色选机采用了两套相互垂直喂料系统和平板
滑道式送料器,并可采用一种简明易识的触摸键操作平台,可根据拣梗分级的不同状态将色
选精度方便的调整至客户最满意状态。
图1 工作原理示意图
2、茶叶色选机的基本机械结构
茶叶色选机主要部件有:摆动进料斗、振动喂料器、溜槽滑道、光源、背景板、CCD
检测镜头、良品槽、一次次品槽、二次次品槽、喷气嘴、空气压缩机、空气净化器和过滤器
等。
2.1 供料系统:由摆动进料斗、振动喂料器和溜槽滑道等部件组成。待分拣茶物料由摆
动进料斗进入振动喂料器(两次振动后可使茶叶充分打散便于在滑道中呈单层下滑利于检测
分选),通过振动和导向机构使物料自动排列成一列列连续的现状细束,在通过料槽加速后
以恒定速度坠落至光电分选的探测区内。
2.2 光电系统:光电系统是色选机的核心部分,主要由光源、背景板、CCD镜头和有
关辅助装置组成。光源为被测物料和背景板提供稳定的均匀照明。CCD镜头将探测区内被
测物料的反射光转化为电信号。背景板则为电控系统提供基准信号,其反光特性与合格品的
反光特性基本等效,而与剔除物差异较大。
2.3 分选系统:分选系统由良品槽、一次次品槽、二次次品槽、喷气阀、空气压缩机及
空气过滤净化器等附件组成。气动喷嘴经实验证明,溜槽滑道宽度为220mm情况下选用个
喷口处截面长约为4.5mm、宽1mm的喷嘴即可。喷嘴过小造成精度过高,加工成本高等问
题。喷嘴大则会影响精度及分辨率。实验证明喷嘴大小及喷嘴个数是影响色选机精度的关键
因素之一。
2.4 清扫系统:清扫系统由气缸、玻璃雨刷器等部件组成。由于茶叶在色选过程中会产
生灰尘及其他易附着于玻璃上的杂质。视窗玻璃上一旦附着过多灰尘及杂质,透过视窗玻璃
对茶物料进行分选检测的光电系统就会容易产生误检等连锁问题。轻则对色选精度、色选带
出比产生影响,重则造成喷气嘴频繁工作,减少喷嘴及控制系统寿命设置烧毁喷嘴控制系统。
玻璃雨刷器安装于气缸上,由总控系统按预设时间通过控制气缸阀门开关推动气缸活塞滑动
达到定时清扫玻璃上灰尘杂质效果。
2.5 摆动出料系统: 摆动出料系统由电机带动出料仓摆动使被最终分选的茶物料排出
机外,进入下道制茶工序。
2.6 操作系统:采用大屏幕宽视角彩色触摸操作平台,为客户预设多个色选模式。并建
立友好的人机界面,根据茶物料具体情况方便快捷的实现调整。
3、结语
传统人工式茶叶拣梗分选的方法,误拣比高,并耗费大量人力物力财力,拣梗质量和
效率不能适应茶叶精制现代化、清洁化、自动化的加工要求。通过在茶叶加工中系统使用色
选机拣剔茶梗等夹杂物,不但除杂效果好,还可优化精制工艺,减少反复切、抖、撩等筛制
作业,避免茶叶过多的断碎,达到拣剔质量高、工效高、制茶成本降低的加工效果,基本解
决了以往茶叶拣剔质量差和工效低的缺陷。一台茶叶色选机的处理能力可节省百名人工,企
业产能被有效激活,加工周期大为缩短。此外,茶叶不经过人手拣茶接触,避免了手工拣剔
的潜在污染,从而更加卫生洁净,达到了清洁化、规范化加工。
参考文献
1. 张 麟,等。光电色选机的结构及其特点[J]。包装与食品机械,1997.15(2):21-24
2. 牛占文,等。基于TRIZ的色选机关键技术进化分析及创新设计[J]。粮油加工。2007.
(3):65-67
3. 丁 勇,廖万有。茶叶色选机的技术特性与应用[J]。茶叶加工。2009,35(1):33-36
4. 权启受。茶叶色选机工作原理与选用[J]。茶叶加工。
5. 乔艳芳,等。食品光电技术装备设计及应用[J]。农机化研究。2005.(2):118-119.
6. 贺为群。浅谈RNGS系列色选机的创新点[J]。粮食与饲料工业,2006,(7):4-5.
