小半径曲线桥梁箱梁预制施工工法小半径曲线桥梁箱梁预制施工工法一、前言小半径曲线桥梁是一种特殊形式的桥梁，在施工过程中需要考虑到曲线半径较小的情况，因此传统的施工方法无法满足需要。
小半径曲线桥梁箱梁预制施工工法应运而生，通过预制箱梁并采用特殊的施工步骤和技术措施，能够有效解决曲线半径较小的桥梁施工难题。
二、工法特点1. 快速高效：采用预制技术，减少施工现场时间，缩短工期；2. 质量稳定：预制工厂条件下，能够保证箱梁制作的稳定性和质量；3. 结构合理：对于小半径曲线桥梁的特殊形状和载荷要求，通过合理设计和施工步骤，能够满足工程需要；4. 安全可靠：在施工过程中，考虑到安全因素，采取措施保障施工过程的安全性；5. 节约资源：通过预制工艺，减少现场施工材料的使用，节约资源。
三、适应范围小半径曲线桥梁箱梁预制施工工法适用于曲线半径较小、对施工时间有要求的桥梁工程。
尤其适用于高速公路、城市交通主干道等经过市区或人口密集区域的桥梁建设，能够有效缩短施工时间，减少对周边交通的影响。
四、工艺原理小半径曲线桥梁箱梁预制施工工法的核心是通过箱梁的预制和安装工艺，满足曲线半径较小的桥梁工程需求。
具体包括以下几个方面：1. 设计与施工的联系：通过合理的设计，明确预制箱梁的形状和尺寸要求，确保施工过程中的顺利进行；2. 特殊工艺措施：考虑曲线半径较小所带来的构造挑战，采取特殊的工艺措施，如增加施工模板的可调性，调整预制模具的形状等；3. 施工技术控制：通过控制预制、运输和安装过程中的质量和尺寸精度，确保箱梁的质量和稳定性，保证施工顺利进行。
五、施工工艺1. 预制箱梁：在预制厂条件下，根据设计图纸和要求进行箱梁的制作，包括钢筋的布置、混凝土的浇筑和固化等；2. 运输和安装：将预制好的箱梁运输至施工现场，并通过吊装和安装工艺将箱梁安放在桥墩上，完成桥梁的主体结构。
六、劳动组织小半径曲线桥梁箱梁预制施工工法需要有资深的工程技术人员进行指导和管理，包括结构设计师、工艺工程师、质量控制人员等。
曲线钢箱梁抗倾覆的结构及受力特点摘要：本文介绍了曲线钢箱梁的结构型式和主要特点，以及其支承设计、支座反力分析和曲线钢箱梁的柱墩连接设计，最后对支座反力的计算步骤进行了详细阐述。
关键词：曲线钢箱梁；结构；设计；计算1、工程简介长春市两横两纵快速路系统工程之西部快速路（青年路—普阳街—春城大街—宽平大路—前进大街）的道路主线交汇位置的钢箱梁，共有四部分组成：①N主线桥N36#～N42#墩钢箱梁；②S匝道S6#—S9#墩钢箱梁；③R 匝道R16#—R26#墩钢箱梁。
④P匝道P15#—P19#墩钢箱梁；P线匝道跨越N主线和R匝道，为互通区跨径最长（75m）跨越高度最高（25米）的钢箱梁。
互通区钢箱梁分布图P匝道钢箱梁横截面示意图2、曲线钢箱梁的结构型式P15#—P19#墩钢箱梁为四跨（52m+75m+75m+52m）等截面钢箱梁，钢桥材质为Q345QE，箱梁高度为3米，钢箱梁平面位于曲线、缓和曲线和直线段内，钢箱梁的横截面由两个箱室组成，箱梁的两侧有飞翼状的挑檐，箱梁的总宽度为9.66米。
桥梁的平曲线圆弧半径为R=155m,桥面设有1.5﹪的横坡和3.8﹪-2.9﹪的纵坡。
3、曲线钢箱粱主要特点P线曲线钢箱梁最长跨径70m，满足了互通区的总体布置要求。
对于这些中等跨径的桥梁可选用等高度的箱粱截面。
钢箱梁相对于混凝土连续梁结构，钢结构自重较轻，远小于混凝土连续结构。
钢材具有较高的拉压性能，容易通过调整钢板的厚度来满足弯矩分布的不规则，梁的高度和跨径能够较好地适应总体布置的需要；钢箱梁的加工采取工厂化加工制作、现场临时墩支撑、吊车就位、节段之间采用与母材等强全溶透的焊连接方法，方便快捷，不影响交通；钢箱粱加工虽然复杂，技术要求高，需要专业的加工队伍，但是现场施工周期短，满足了施工质量和总体进度的需要。
4、支承设计P线匝道桥为四跨双箱钢箱梁，全桥长254m, ，钢箱梁平曲线为圆曲线和缓和曲线组成，箱梁的曲率半径为155m,桥面宽10m，箱梁产生的活载扭矩在梁的两端很大。

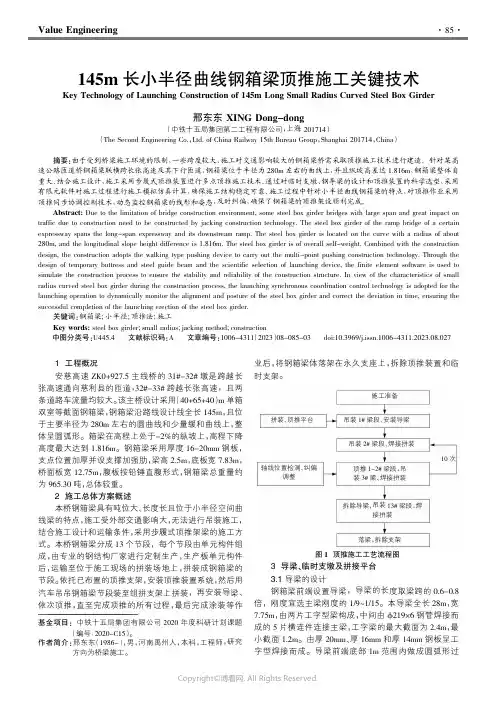

Value Engineering1工程概况安慈高速ZK0+927.5主线桥的31#-32#墩是跨越长张高速通向慈利县的匝道，32#-33#跨越长张高速，且两条道路车流量均较大。
该主桥设计采用（40+65+40）m 单箱双室等截面钢箱梁，钢箱梁沿路线设计线全长145m ，且位于主要半径为280m 左右的圆曲线和少量缓和曲线上，整体呈圆弧形。
箱梁在高程上处于-2%的纵坡上，高程下降高度最大达到1.816m 。
钢箱梁采用厚度16-20mm 钢板，支点位置加厚并设支撑加强肋，梁高2.5m ，底板宽7.83m ，桥面板宽12.75m ，腹板按铅锤直腹形式，钢箱梁总重量约为965.30吨，总体较重。
2施工总体方案概述本桥钢箱梁具有吨位大、长度长且位于小半径空间曲线梁的特点，施工受外部交通影响大，无法进行吊装施工，结合施工设计和运输条件，采用步履式顶推架梁的施工方式。
本桥钢箱梁分成13个节段，每个节段由单元构件组成，由专业的钢结构厂家进行定制生产，生产板单元构件后，运输至位于施工现场的拼装场地上，拼装成钢箱梁的节段。
依托已布置的顶推支架，安装顶推装置系统，然后用汽车吊吊钢箱梁节段装至组拼支架上拼装，再安装导梁、依次顶推，直至完成顶推的所有过程，最后完成涂装等作业后，将钢箱梁体落架在永久支座上，拆除顶推装置和临时支架。
3导梁、临时支墩及拼接平台3.1导梁的设计钢箱梁前端设置导梁，导梁的长度取梁跨的0.6-0.8倍，刚度宜选主梁刚度的1/9~1/15。
本导梁全长28m ，宽7.75m ，由两片工字型梁构成，中间由ϕ219×6钢管焊接而成的5片横连件连接主梁，工字梁的最大截面为2.4m ，最小截面1.2m 。
由厚20mm 、厚16mm 和厚14mm 钢板呈工字型焊接而成。
导梁前端底部1m 范围内做成圆弧形过———————————————————————基金项目:中铁十五局集团有限公司2020年度科研计划课题（编号：2020-C15）。
２０２０年第０３期总第２６１期福㊀㊀建㊀㊀建㊀㊀筑ＦｕｊｉａｎＡｒｃｈｉｔｅｃｔｕｒｅ＆ＣｏｎｓｔｒｕｃｔｉｏｎＮｏ０３ ２０２０Ｖｏｌ ２６１大跨度曲线简支钢箱梁设计及受力分析叶坚波(福州市规划勘测设计研究总院㊀福建福州㊀３５０１０８)摘㊀要:城市跨线桥设计ꎬ随着路网密度的不断发展ꎬ难免出现在已修建的高速路或城市快速路上方修建跨越式桥梁ꎬ但该类桥梁的构建ꎬ又往往会受到桥下构造物的影响ꎮ为了减少对桥下跨越道路交通的影响ꎬ加快施工进度ꎬ大都倾向于采用自身重量小㊁高跨比小㊁结构轻盈且施工简便的钢箱梁桥ꎮ基此ꎬ以一座跨越城市快速路的５８ｍ简支钢箱梁桥为工程实例ꎬ采用Ｍｉｄａｓ/Ｃｉｖｉｌ软件建立单梁模型ꎬ并对其纵向㊁横向㊁刚度及抗倾覆验算分析ꎮ工程实践结果表明ꎬ钢箱梁可以较好适应道路线型ꎬ相较于预应力梁桥ꎬ高跨比小㊁受力简单ꎬ尤其适应小半径桥梁ꎮ关键词:钢箱梁ꎻ大跨度ꎻ小半径ꎻ有限元分析ꎻ抗倾覆中图分类号:ＴＵ９９７㊀㊀㊀㊀㊀㊀文献标识码:Ａ㊀㊀㊀㊀㊀㊀文章编号:１００４－６１３５(２０２０)０３－０１０６－０４ＤｅｓｉｇｎａｎｄｓｔｒｅｓｓａｎａｌｙｓｉｓｏｆｌｏｎｇｓｐａｎｃｕｒｖｅｄｓｉｍｐｌｙｓｕｐｐｏｒｔｅｄｓｔｅｅｌｂｏｘｇｉｒｄｅｒＹＥＪｉａｎｂｏ(ＦｕｚｈｏｕｐｌａｎｎｉｎｇｓｕｒｖｅｙｉｎｇｄｅｓｉｇｎｒｅｓｅａｒｃｈｉｎｓｔｉｔｕｔｅꎬＦｕｚｈｏｕ３５０１０８)Ａｂｓｔｒａｃｔ:Ｗｉｔｈｔｈｅｃｏｎｔｉｎｕｏｕｓｄｅｖｅｌｏｐｍｅｎｔｏｆｒｏａｄｎｅｔｗｏｒｋｄｅｎｓｉｔｙꎬｔｈｅｄｅｓｉｇｎｏｆｕｒｂａｎｏｖｅｒｐａｓｓｂｒｉｄｇｅｓｉｎｅｖｉｔａｂｌｙａｐｐｅａｒｓｉｎｔｈｅｂｕｉｌｔｅｘ￣ｐｒｅｓｓｗａｙｏｒｕｒｂａｎｅｘｐｒｅｓｓｗａｙꎬｂｕｔｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｏｆｓｕｃｈｂｒｉｄｇｅｓｉｓｏｆｔｅｎａｆｆｅｃｔｅｄｂｙｔｈｅｓｔｒｕｃｔｕｒｅｕｎｄｅｒｔｈｅｂｒｉｄｇｅ.Ｉｎｏｒｄｅｒｔｏｒｅｄｕｃｅｔｈｅｉｍｐａｃｔｏｎｔｈｅｒｏａｄｔｒａｆｆｉｃｕｎｄｅｒｔｈｅｂｒｉｄｇｅａｎｄｓｐｅｅｄｕｐｔｈｅｃｏｎｓｔｒｕｃｔｉｏｎｐｒｏｇｒｅｓｓꎬｍｏｓｔｏｆｔｈｅｍｔｅｎｄｔｏａｄｏｐｔｔｈｅｓｔｅｅｌｂｏｘｇｉｒｄｅｒｂｒｉｄｇｅｗｉｔｈｓｍａｌｌｗｅｉｇｈｔꎬｓｍａｌｌｈｅｉｇｈｔｓｐａｎｒａｔｉｏꎬｌｉｇｈｔｓｔｒｕｃｔｕｒｅａｎｄｓｉｍｐｌｅｃｏｎｓｔｒｕｃｔｉｏｎ.Ｂａｓｅｄｏｎｔｈｉｓꎬｔａｋｉｎｇａｓｉｍｐｌｅｓｔｅｅｌｂｏｘｇｉｒｄｅｒｂｒｉｄｇｅｏｆ５８ｍａｃｒｏｓｓｔｈｅｕｒｂａｎｅｘｐｒｅｓｓｗａｙａｓａｎｅｘａｍｐｌｅꎬａｓｉｎｇｌｅｇｉｒｄｅｒｍｏｄｅｌｉｓｅｓｔａｂｌｉｓｈｅｄｂｙＭＩＤＡＳ/ｃｉｖｉｌｓｏｆｔｗａｒｅꎬａｎｄｉｔｓｌｏｎｇｉｔｕｄｉ￣ｎａｌꎬｔｒａｎｓｖｅｒｓｅꎬｓｔｉｆｆｎｅｓｓａｎｄａｎｔｉｏｖｅｒｔｕｒｎｉｎｇｃｈｅｃｋｉｎｇｃａｌｃｕｌａｔｉｏｎａｎａｌｙｓｉｓａｒｅｃａｒｒｉｅｄｏｕｔ.Ｔｈｅｒｅｓｕｌｔｓｏｆｅｎｇｉｎｅｅｒｉｎｇｐｒａｃｔｉｃｅｓｈｏｗｔｈａｔｔｈｅｓｔｅｅｌｂｏｘｇｉｒｄｅｒｃａｎａｄａｐｔｔｏｔｈｅｒｏａｄｌｉｎｅｂｅｔｔｅｒ.Ｃｏｍｐａｒｅｄｗｉｔｈｔｈｅｐｒｅｓｔｒｅｓｓｅｄｇｉｒｄｅｒｂｒｉｄｇｅꎬｔｈｅｈｉｇｈｓｐａｎｒａｔｉｏｉｓｓｍａｌｌａｎｄｔｈｅｓｔｒｅｓｓｉｓｓｉｍｐｌｅꎬｅｓｐｅｃｉａｌｌｙｆｏｒｔｈｅｓｍａｌｌｒａｄｉｕｓｂｒｉｄｇｅ.Ｋｅｙｗｏｒｄｓ:ＳｔｅｅｌｂｏｘｇｉｒｄｅｒꎻＬａｒｇｅｓｐａｎꎻＳｍａｌｌｒａｄｉｕｓꎻＦｉｎｉｔｅｅｌｅｍｅｎｔａｎａｌｙｓｉｓꎻＡｎｔｉｏｖｅｒｔｕｒｎｉｎｇ作者简介:叶坚波(１９８７.０６－㊀)ꎬ男ꎬ工程师ꎮＥ￣ｍａｉｌ:ｊｉａｎｂｏ－ｙｅ＠ｆｏｘｍａｉｌ.ｃｏｍ收稿日期:２０１９－１１－２４０㊀引言在城市快速发展进程中ꎬ互通式立交在城市交通中起到了至关重要的作用ꎬ随着路网密度的不断发展ꎬ难免出现在已修建的城市快速路或高速路上方修建跨越式桥梁ꎮ由于受到桥下构造物的影响ꎬ如采用普通的预应力钢筋混凝土结构ꎬ需要搭设大型的临时支架系统ꎬ施工时间长ꎬ从而加大被交路的交通倒改难度和时间ꎬ影响被交路交通通行效率ꎬ且施工过程对周边环境影响较大ꎮ而钢箱梁则在工厂制造ꎬ现场安装ꎬ施工质量得到保证ꎬ对周边的环境影响小ꎮ同时其自身重量小ꎬ高跨比小ꎬ结构轻盈且施工简便ꎬ更加适合应用于城市桥梁中[１]ꎮ基于此ꎬ为对其他类似桥梁设计提供借鉴ꎬ本文拟以福州市北向第二通道工程为例ꎬ介绍其设计及受力分析ꎮ１㊀工程概述福州市北向第二通道工程园中枢纽互通位于福州东区水厂与上浦岭村之间ꎬ主要实现国道Ｇ１０４线㊁新店片区与福州市三环快速路及辅路的交通转换ꎬ其中三环路为既有快速通达ꎬ交通流量大ꎬ行车速度快ꎮ本次案例桥梁就位于园中互通Ｃ匝道ꎬＣ匝道上跨三环快速路ꎬ匝道宽９ｍꎬ为单车道匝道ꎮ相交处三环快速路宽４５ ６ｍꎬ相交处位于三环快速路上浦岭大桥桥台处ꎬ无法在中央分隔带设置永久性桥墩ꎬ故只能采用一跨跨越三环快速路ꎬ经综合比较后ꎬ上跨三环速Ｃ４~Ｃ５联采用１ｍ~５８ｍ简支钢箱梁ꎬ其与三环快速路交角为８０ʎꎬ位于Ｒ＝１５０ｍ圆曲线上ꎮ该联桥梁平面图如图１所示ꎮ２０２０年０３期总第２６１期叶坚波 大跨度曲线简支钢箱梁设计及受力分析 １０７㊀图１㊀Ｃ匝道平面图２㊀钢箱梁设计方案Ｃ４~Ｃ５联简支钢箱梁梁宽９ｍꎬ为单箱双室结构ꎬ由于处于道路超高段ꎬ横坡大ꎬ横断面采用梁底水平设置ꎬ横坡通过箱梁顶板结构设置ꎬ箱梁中心梁高２ ８ｍꎬ为跨径的１/２１ꎮ钢箱梁底板设计厚度为２８ｍｍꎬ底板厚度为２５ｍｍꎬ腹板跨中厚１４ｍｍꎬ支点处加厚为２０ｍｍꎬ加厚长度为４ｍꎮ钢箱梁上部两侧各设１５００宽挑臂ꎬ挑臂下翼缘板件截面为２００ｍｍˑ１２ｍｍꎬ挑臂处横隔板为１２ｍｍꎮ箱梁顶板下设置Ｔ形和板式加劲肋ꎻ底板上设Ｔ形加劲肋ꎮ腹板设板式加劲肋及竖向加劲肋ꎬ板式加劲肋截面１４０ｍｍˑ１２ｍｍꎻ腹板竖向加劲肋间距以道路中心线为基准ꎬ按２ｍ标准间距布置ꎮ横隔板间距以道路中心线为基准ꎬ按２ｍ标准间距布置横隔板ꎬ与腹板竖向加劲肋间距１ｍꎬ中间横隔板厚１４ｍｍꎮ端支点横梁的腹板厚度为２４ｍｍꎬ端支点支座间距为７ｍꎮ钢箱梁断面如图２~图３所示ꎮ图２㊀钢箱梁跨中断面图３㊀钢箱梁端支点断面３㊀钢箱梁计算模型进行钢梁整体强度㊁刚度验算分析时ꎬ采用Ｍｉ￣ｄａｓ/Ｃｉｖｉｌ软件ꎮ计算模型采用建立单梁模型ꎬ模拟施工阶段ꎬ边界条件按照实际设置ꎬ空间分析计算模型如图４所示ꎮ图４㊀计算模型桥梁荷载包括:①自重(包括横隔板㊁腹板竖向加劲肋等ꎬ转化为梁单元均布荷载ꎬ并考虑由钢箱梁内外侧质量不均匀分布而产生的扭矩)ꎻ②二期荷载(铺装及混凝土护栏)ꎻ③汽车荷载及冲击力(城－Ａ级ꎬ按两车道最不利布置)ꎻ④温度荷载(梯度温度及整体升降温)ꎻ⑤汽车离心力ꎻ⑥汽车制动力ꎻ⑦支座沉降(取１０ｍｍ)ꎮ４㊀钢箱梁计算分析４ １㊀钢梁正应力验算根据«公路钢结构桥梁设计规范»[２]第５ ３ １条的规定进行受弯构件抗弯承载能力验算ꎬ计算结果如图５~图６所示ꎮ图５㊀基本组合主梁上缘应力图(ＭＰａ)图６㊀基本组合主梁下缘应力图(ＭＰａ)㊀㊀该基本组合下主梁最大拉应力为１９０ＭＰａꎬ出现在跨中下缘附近ꎻ最大压应力为１６５Ｍｐａꎬ出现在跨中上缘附近ꎮ主梁应力计算时ꎬ考虑剪力滞和局部稳定影响ꎬ钢梁最大拉应力为２０９ＭＰａꎬ钢梁的最大压应力１０８㊀ 福㊀㊀建㊀㊀建㊀㊀筑２０２０年为１８１ ５ＭＰａꎬ钢材拉压应力容许值均为２７０ＭＰａꎬ均满足规范要求ꎮ４ ２㊀腹板剪应力验算在基本组合作用下对钢箱梁截面腹板剪应力进行验算ꎬ结果如图７所示ꎮ图７㊀基本组合主梁剪力图(ＭＰａ)从图７可以看出ꎬ基本组合下主梁剪应力最大值为９６ＭＰａꎬ满足规范要求ꎮ根据«公路钢结构桥梁设计规范»[２]５ ３ ３－１条的规定ꎬ腹板设置一道横向加劲肋和一道纵向加劲肋时ꎬ腹板最小厚度:ηｈｗ/２４０＝２６２７/２４０＝１１ｍｍꎬ该桥腹板厚度支点加厚段采用２０ｍｍꎬ跨中采用１４ｍｍꎬ均满足规范要求ꎮ４ ３㊀支点横梁验算纵向腹板将荷载传递至端横梁ꎬ横梁再传递至支座ꎬ横梁为横向受弯构件ꎬ按简支梁模拟ꎬ计算原理按照恒荷载纵向由腹板传导至横梁ꎬ以集中荷载的方式加载ꎻ活载按照单列车道产生的活载反力在横梁车道范围内自动布载ꎮ端支点横梁截面翼缘板考虑顶底板作用ꎬ翼缘宽度分别取２４倍顶底板板厚ꎮ经计算ꎬ端支点横梁下缘最大拉应力为１５１ＭＰａꎬ上缘最大压应力为１４０ＭＰａꎬ腹板最大剪应力为７６ＭＰａꎬ均满足规范要求ꎮ４ ４㊀挠度验算及预拱度计算根据«公路钢结构桥梁设计规范»[２]第４ ２ ３条规定ꎬ验算汽车荷载作用下的挠度ꎮ汽车荷载作用下的竖向位移图如图８所示ꎮ图８㊀汽车荷载下最小竖向挠度(ＭＰａ)由图８可见ꎬ活载最大挠度绝对值为４２ｍｍꎬ为跨度５８ｍ的１/１３６０ꎬ规范容许值为１/５００ꎬ满足规范要求ꎮ根据«公路钢结构桥梁设计规范»[２]第４ ２ ４条规定ꎬ主梁预拱度设置大小为恒载标准值加１/２车道荷载频遇值产生的挠度ꎬ频遇值系数为１ ０ꎮ主梁挠度如图９所示ꎮ图９㊀结构自重标准值＋１/２车道荷载频遇值产生的挠度(ｍｍ)由图９可知ꎬ跨中预拱度取跨中挠度的最大值１５６ｍｍꎬ其它位置处按抛物线设置ꎮ４ ５㊀抗倾覆验算钢箱梁自重轻ꎬ恒载反力较混凝土小ꎬ支座在最不利荷载下有脱空可能ꎮ该桥跨径大ꎬ平曲线半径小ꎬ曲线梁在扭矩与竖向荷载的共同作用下ꎬ弯扭耦合效应明显ꎬ在弯扭共同作用下ꎬ当车道荷载偏置布置时ꎬ弯桥内侧支座极有可能出现脱空ꎬ抗倾覆问题不容忽视[４]ꎮ小半径桥梁ꎬ由于曲线内外侧质量分布影响ꎬ桥梁内侧支座恒载反力较外侧小ꎬ当半径一定时ꎬ跨径越大这种支座反力分配不均现象越明显ꎬ需要通过采取一些措施来减轻这种现象[３]ꎮ该桥为简支梁桥ꎬ仅有两端支座提供抗扭效应ꎬ因此采取以下两种措施:(１)尽量拉大两端支座的支座间距ꎬ即在支座反力一定的情况下贡献更大的抗扭效应ꎮ(２)梁端采用无收缩混凝土压重ꎬ加大恒载作用下内侧支座反力ꎬ避免内侧支座产生脱空ꎮ因此ꎬ在总体设计上通过以上两种措施ꎬ避免倾覆的发生ꎮ进行抗倾覆验算时ꎬ在曲线外侧布置车道ꎬ根据该桥横向宽度ꎬ分别按曲线外侧布置１个车道与２个车道ꎬ根据支座反力影响线布载ꎬ取失效支座所对应荷载最不利布置情况下各支座的并发反力进行抗倾覆验算ꎮ验算结果详见表１ꎬ有效支座平面如图１０所示ꎮ图１０㊀有效支座平面示意图根据«公路钢结构桥梁设计规范»[２]第４ ２ ２条规定ꎬ在持久状况下整体式截面的简支梁其结构体系应保持不变且作用效应应满足抗倾覆要求:(１)作用基本组合下ꎬ受压支座不能发生支座脱空ꎬ应一直处于受压状态ꎻ(２)恒载产生的稳定效应/活载产生的失稳效应ȡ２ ５ꎮ２０２０年０３期总第２６１期叶坚波 大跨度曲线简支钢箱梁设计及受力分析 １０９㊀表１㊀抗倾覆验算表项目支座编号１－１１－２２－１２－２支座间距ｌｉ(ｍ)７０７０支座竖向力(ｋＮ)ＲＧＫｉ(永久作用标准值效应)１７２３４５７７１７９８４６５０失效支座对应最不利汽车荷载的标准值效应ＲＱＫｉꎬ１１－２４４１０１５－２２３１１４５ＲＱＫｉꎬ２１－２２３１１４６－２４３１０１４支座反力验算１ ０ＲＧＫｉ＋１ ４ＲＱＫｉꎬ１１１３８１５９９８１４８６６２５３１ ０ＲＧＫｉ＋１ ４ＲＱＫｉꎬ２１１４１１６１８１１４５８６０７０结论满足要求稳定系数验算稳定效应ＲＧＫｉｌｉ(ｋＮ ｍ)１２０６１０１２５８６０失稳效应(ｋＮ ｍ)ＲＱＫｉꎬ１１ｌｉ－１７０８０－１５６１０ＲＱＫｉꎬ２１ｌｉ－１５６１０－１７０１０稳定系数ðＲＧＫｉｌｉ/ðＲＱＫｉꎬ１１ｌｉ７ ５４ðＲＧＫｉｌｉ/ðＲＱＫｉꎬ２１ｌｉ７ ５６结论满足要求㊀㊀由验算结果可见ꎬ该桥通过拉开梁端支座间距和设置梁端混凝土压重两种措施ꎬ梁端支座均不产生脱空ꎬ抗倾覆稳定系数最小值为７ ５４ꎬ均满足规范要求ꎮ５㊀结论(１)根据承载能力极限状态下对钢箱梁的纵向及横向验算结果表明ꎬ桥梁结构顶底板及腹板厚度均满足要求ꎬ支点横隔板厚度满足要求ꎮ(２)根据在正常使用极限状态下对结构挠度及预拱度进行验算ꎬ结果表明桥梁结构刚度满足要求ꎮ(３)小半径桥梁ꎬ由于曲线内外侧质量分布影响ꎬ内外侧支座恒载反力不均ꎬ且由于简支钢箱梁自重轻ꎬ抗扭支座少ꎬ梁端支座更容易产生脱空现象ꎬ从而导致倾覆ꎮ对此ꎬ可通过加大梁端支座间距ꎬ加强抗扭效应并设置一定的梁端压重ꎬ可避免支座脱空和主梁倾覆情况发生ꎮ(４)在城市跨线桥中ꎬ钢箱梁可以较好地适应道路线型ꎬ相较于预应力混凝土梁桥ꎬ钢箱梁桥更适应于小半径桥梁ꎬ高跨比小ꎬ受力简单ꎬ但在设计过程中ꎬ应特别注意曲线梁桥所产生的弯扭耦合效应ꎬ设计时应加强抗倾覆验算ꎬ避免倾覆的发生ꎮ参考文献[１]㊀吴冲.现代钢桥:上[Ｍ].北京:人民交通出版社ꎬ２００６. [２]㊀ＪＴＧＤ６４－２０１５公路钢结构桥梁设计规范[Ｓ].北京:人民交通出版社ꎬ２０１５.[３]㊀熊诚ꎬ汪斌ꎬ梁庆学.城市高架连续钢箱梁计算分析[Ｊ].２０１８(３).[４]㊀谭伟.钢箱梁桥抗倾覆稳定性分析[Ｊ].城市道桥与防洪ꎬ２０００(１):１５－１８.。
