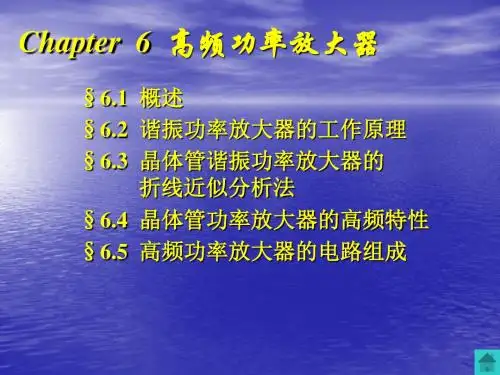

6高频功率放大器

高频电子电路第一章(一) 填空题1、语音信号的频率范围为，图象信号的频率范围为，音频信号的频率范围为。

（答案：300~3400Hz；0~6MHz；20Hz~20kHz）2、无线电发送设备中常用的高频电路有、、、。

（答案：振荡器、调制电路、高频放大器、高频功率放大器）3、无线电接收设备中常用的高频电路有、、、。

（答案：高频放大器、解调器、混频器；振荡器）4、通信系统的组成：、、、、。

（答案：信号源、发送设备、传输信道、接收设备、终端）5、在接收设备中，检波器的作用是。

（答案：还原调制信号）6、有线通信的传输信道是，无线通信的传输信道是。

（答案：电缆；自由空间）7、调制是用音频信号控制载波的、、。

（答案：振幅；频率；相位）8、无线电波传播速度固定不变，频率越高，波长；频率；波长越长。

（答案：越短；越低）（二）选择题1、下列表达式正确的是。

A）低频信号可直接从天线有效地辐射。

B）低频信号必须转载到高频信号上才能从天线有效地辐射。

C）高频信号及低频信号都不能从天线上有效地辐射。

D）高频信号及低频信号都能从天线上有效地辐射。

（答案：B）2、为了有效地发射电磁波，天线尺寸必须与相比拟。

A）辐射信号的波长。

B）辐射信号的频率。

C）辐射信号的振幅。

D）辐射信号的相位。

（答案：A）3、电视、调频广播和移动通信均属通信。

A）超短波B）短波C）中波D）微波（答案：A）（三）问答题1、画出通信系统的一般模型框图。

2、画出用正弦波进行调幅时已调波的波形。

3、画出用方波进行调幅时已调波的波形。

第二章《高频小信号放大器》（一）填空题1、LC选频网络的作用是。

（答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号）2、LC选频网络的电路形式是。

（答案：串联回路和并联回路）3、在接收机的输入回路中，靠改变进行选台。

（答案：可变电容器电容量）4、单位谐振曲线指。

（答案：任意频率下的回路电流I与谐振时回路电流I0之比）5、LC串联谐振电路Q值下降，单位谐振曲线，回路选择性。

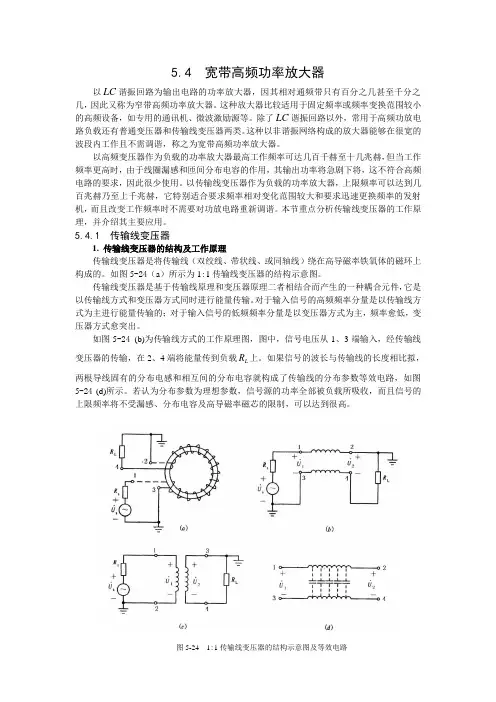

5.4 宽带高频功率放大器以LC谐振回路为输出电路的功率放大器，因其相对通频带只有百分之几甚至千分之几，因此又称为窄带高频功率放大器。

这种放大器比较适用于固定频率或频率变换范围较小的高频设备，如专用的通讯机、微波激励源等。

除了LC谐振回路以外，常用于高频功放电路负载还有普通变压器和传输线变压器两类。

这种以非谐振网络构成的放大器能够在很宽的波段内工作且不需调谐，称之为宽带高频功率放大器。

以高频变压器作为负载的功率放大器最高工作频率可达几百千赫至十几兆赫，但当工作频率更高时，由于线圈漏感和匝间分布电容的作用，其输出功率将急剧下将，这不符合高频电路的要求，因此很少使用。

以传输线变压器作为负载的功率放大器，上限频率可以达到几百兆赫乃至上千兆赫，它特别适合要求频率相对变化范围较大和要求迅速更换频率的发射机，而且改变工作频率时不需要对功放电路重新调谐。

本节重点分析传输线变压器的工作原理，并介绍其主要应用。

5.4.1 传输线变压器1. 传输线变压器的结构及工作原理传输线变压器是将传输线（双绞线、带状线、或同轴线）绕在高导磁率铁氧体的磁环上构成的。

如图5-24（a）所示为1:1传输线变压器的结构示意图。

传输线变压器是基于传输线原理和变压器原理二者相结合而产生的一种耦合元件，它是以传输线方式和变压器方式同时进行能量传输。

对于输入信号的高频频率分量是以传输线方式为主进行能量传输的；对于输入信号的低频频率分量是以变压器方式为主，频率愈低，变压器方式愈突出。

如图5-24(b)为传输线方式的工作原理图，图中，信号电压从1、3端输入，经传输线R上。

如果信号的波长与传输线的长度相比拟，变压器的传输，在2、4端将能量传到负载L两根导线固有的分布电感和相互间的分布电容就构成了传输线的分布参数等效电路，如图5-24(d)所示。

若认为分布参数为理想参数，信号源的功率全部被负载所吸收，而且信号的上限频率将不受漏感、分布电容及高导磁率磁芯的限制，可以达到很高。

26
3.电流波形与工作原理
输入信号为: 基极回路电压为:
ub U b cos t uBE U BB U b cos t
uBE U BB时, T 截止,ic 0; uBE U BB时, T 导通,ic由特性给出.
27
28
集电极电流为周期性余弦脉冲,通角为 , 2 , 此余弦脉冲可按付氏级数进行分解:
20

作业:
P129 3-4 P129 3-7
思考题：
P129 3-1 P129 3-6
21

一.概述:
3.2高频功率放大器
1.功能:对高频信号进行功率放大(高效率输出大功率) a:推动强放 b:功率经天线辐射 c:高频加热 2.机理:
有源器件控制 电源供给直流能量
P0
高频交流功率
P 1
3.特点:a:大信号工作（>0.5V，1-2V） b:有源器件工作在非线性状态
1 1 ( P22 gie ) P 2 Q00 L 1
GL
1 2 1 ) ( (0.08) 2 *1.7 *10 3 ) 194us 0.3 100* 2 * 465*103 *560*10 6 Y fe 32*103 K0 66 6 6 194*10 290*10 GL g oe (
4

3.放大器高频等效电路

1)晶体管Y参数等效电路(下图所示)选
I b , I c 为因变量,U b ,U c 为自变量,由此可以对应下图, 写出相应方程: I b Yie U b Yre U c I c Y fe U b Yoe Ub － (b) Y ie . Y Uc re . Yfe U b Yoe

由图可知，直流偏置电路与低频放大器的电路完全相同，只 是电容Cb、 Ce对高频旁路，它们的电容值比低频中小得多。 图3-1(b)是它的交流等效电路，图中采用抽头谐振回路作为 放大器负载，对信号频率谐振，即ω=ω0，完成阻抗匹配和 选频滤波功能。由于输入的是高频小信号，放大器工作在 A(甲)类状态。
第3章 高频谐振放大器
源 I表S 示， Y是S 电流源的内导纳，负载导为 ，YL 它
包括谐振回路的导纳和负载电阻RＬ的等效导纳。忽略管子 内部的反馈，即令Yre =0， 由图3-3可得
Ib IS YSUb
(3-6a)
Ic YLUc
(3-6b)
根据式(3-5)、 ()可以得出高频小信号放大器的主要性
能指标。
第3章 高频谐振放大器 图 3-3 图3-1高频小信号放大器的高频等效电路
第3章 高频谐振放大器
对高频小信号放大器的主要要求是: (1) 增益要高，也就是放大量要大。例如，用于各种接 收机中的中频放大器，其电压放大倍数可达104～105，即电 压增益为80～100 dB， 通常要靠多级放大器才能实现。 (2) 频率选择性要好。选择性就是描述选择所需信号和 抑制无用信号的能力，这是靠选频电路完成的，放大器的频 带宽度和矩形系数是衡量选择性的两个重要参数。
第3章 高频谐振放大器
(1) 电压放大倍数K
第3章 高频谐振放大器
第3章 高频谐振放大器
3.1 高频小信号放大器 3.2 高频功率放大器的原理和特性3.3 高频功率放大器的高频效应 3.4 高频功率放大器的实际线路 3.5 高效功放与功率合成 3.6 高频集成功率放大器简介 思考题与习题
第3章 高频谐振放大器
高频谐振放大器广泛应用于通信系统和其它电子系统中。 如在发射设备中，为了有效地使信号通过信道传送到接收端， 需要根据传送距离等因素来确定发射设备的发射功率，这就 要用高频谐振功率放大器将信号放大到所需的发射功率。在 接收设备中，从天线上感应的信号是非常微弱的，一般在微 伏级，要将传输的信号恢复出来，需要将信号放大，这就需 要用高频小信号谐振放大器来完成。本章主要介绍高频小信 号谐振放大器和高频谐振功率放大器。
