电子设备的电磁屏蔽设计

电气工程中的电磁屏蔽规范要求随着现代科技的迅速发展，电子设备的使用范围越来越广泛，电磁场也成为人们日常生活中不可或缺的一部分。

然而，电磁场也带来了一些潜在的问题，例如电磁干扰和辐射，这对电气设备的正常运行和人体健康都可能造成风险。

因此，在电气工程中，电磁屏蔽规范要求成为了一项至关重要的内容。

1. 定义电磁屏蔽规范要求电磁屏蔽规范要求是指在电气工程中，为了减小电气设备产生的电磁干扰和辐射，并且保护设备和人体免受外部电磁场的影响，制定的相应规范和要求。

2. 电磁屏蔽的重要性电磁屏蔽的重要性不可忽视。

首先，电磁场的干扰可能会对电气设备的正常运行造成影响。

例如，当电子设备接收到来自其他设备或环境的电磁干扰信号时，可能出现信号失真、无法正常工作等问题。

其次，电磁辐射对人体健康也存在潜在风险。

长期接触高强度电磁场可能会导致神经系统、免疫系统和生殖系统等方面的问题。

因此，制定电磁屏蔽规范要求具有重要意义。

3. 电磁屏蔽规范要求的制定与实施电磁屏蔽规范要求的制定与实施可包括如下几个方面：（1）电磁屏蔽设计：在电气工程中，在设计电子设备时要考虑电磁屏蔽的要求。

例如，通过选择合适的屏蔽材料，设计合理的结构，减小电磁辐射。

（2）电磁屏蔽测试：在生产制造过程中，需要进行电磁屏蔽性能测试，以确保电子设备符合相关的规范要求。

例如，通过测试屏蔽效果、辐射水平等指标，判断设备的合格性。

（3）电磁屏蔽标准制定：针对不同类型的电气设备，制定相应的电磁屏蔽标准，明确规定其屏蔽性能和测试方法。

这些标准通常由相关的标准化组织或政府机构制定。

（4）电磁屏蔽材料选择：电磁屏蔽材料的选择对于实施电磁屏蔽规范要求至关重要。

常用的屏蔽材料包括金属板、金属网、导电橡胶等。

根据具体的应用场景和需求，选择合适的材料进行屏蔽。

4. 电磁屏蔽规范要求的应用领域电磁屏蔽规范要求广泛应用于各个领域的电气工程，包括但不限于以下几个方面：（1）通信设备：在无线通信设备中，如手机、基站等，电磁屏蔽规范要求可以减少通信干扰，提高通信质量。

电子设备的电磁兼容性设计要点是什么在当今科技飞速发展的时代，电子设备已经成为我们生活和工作中不可或缺的一部分。

从智能手机、电脑到各类家用电器，从工业控制系统到航空航天设备，电子设备的应用无处不在。

然而，随着电子设备的数量不断增加，其工作频率和集成度也越来越高，电磁兼容性问题日益凸显。

电磁兼容性（Electromagnetic Compatibility，简称 EMC）是指电子设备在电磁环境中能够正常工作，且不对该环境中的其他设备产生不可接受的电磁干扰的能力。

为了确保电子设备的正常运行和可靠性，电磁兼容性设计成为了电子设备设计中至关重要的环节。

一、电磁兼容性设计的重要性电子设备在工作时会产生电磁辐射，同时也会受到来自外部的电磁干扰。

如果电磁兼容性设计不合理，可能会导致以下问题：1、设备性能下降电磁干扰可能会影响电子设备的信号传输、数据处理和控制精度，导致设备性能下降，甚至出现故障。

2、数据错误和丢失在数据传输过程中，电磁干扰可能会导致数据错误和丢失，影响设备的正常工作和数据的准确性。

3、缩短设备寿命长期处于电磁干扰环境中的电子设备，其元器件容易受到损害，从而缩短设备的使用寿命。

4、不符合法规标准许多国家和地区都制定了严格的电磁兼容性法规和标准，如果电子设备不符合这些要求，将无法上市销售。

因此，在电子设备的设计阶段，就必须充分考虑电磁兼容性问题，采取有效的设计措施，确保设备在复杂的电磁环境中能够稳定、可靠地工作。

二、电磁兼容性设计的基本原理电磁兼容性设计的基本原理是通过抑制干扰源的发射、切断干扰传播途径以及提高设备的抗干扰能力来实现。

1、抑制干扰源干扰源是产生电磁干扰的源头，常见的干扰源包括电源、时钟电路、数字信号处理器等。

通过优化电路设计、降低工作频率、采用屏蔽措施等方法，可以有效地抑制干扰源的发射。

2、切断干扰传播途径电磁干扰可以通过传导和辐射两种方式传播。

对于传导干扰，可以采用滤波、接地、屏蔽等措施来切断传播途径；对于辐射干扰，可以通过合理布局电路、使用屏蔽罩、减小天线效应等方法来降低辐射强度。

电子设备的电磁屏蔽设计杨明冬【摘要】针对电子设备的特点,提出了电子设备电磁屏蔽设计的基本原则,从缝隙、孔洞、电缆以及搭接4个方面详细论述电磁屏蔽的各种措施.【期刊名称】《电子工业专用设备》【年(卷),期】2010(039)005【总页数】4页(P46-49)【关键词】电磁屏蔽;缝隙;电子设备【作者】杨明冬【作者单位】武汉光迅科技股份有限公司,湖北,武汉,430074【正文语种】中文【中图分类】TN03现代电子设备系统功能的增多，使通讯设备结构日趋复杂，而且由于系统内部元器件和功率密度的增加，再加上各种内外干扰源，使得整个系统的应用电磁环境变得极为恶劣。

正因为如此，电子设备抗电磁干扰技术研究成为我国电子行业电子设备结构设计的一项重要内容。

对于电子机箱的信息辐射泄漏或外部辐射的电磁干扰，屏蔽技术是最有效的一种手段。

1 电磁屏蔽设计基本原则在对电子设备进行电磁屏蔽设计时，需要注意以下基本原则：(1)选择合适的屏蔽效能指标。

电磁屏蔽设计之前总体指标的分配至关重要，有30 dB与70 dB准则之说：一般而言，在同一环境中的一对设备，骚扰电平与敏感度门限电平之差小于30 dB时，设计阶段可不必专门进行屏蔽设计；若两者之差超过70 dB，单靠屏蔽很难保证两者兼容，即使达到指标，设备成本将急剧增加，较为可行的办法是总体指标或方案做出适当调整，30～60 dB是屏蔽设计的常用期望值。

(2)屏蔽体的结构必须简洁，尽可能减少不必要的孔洞，尽可能不要增加额外的缝隙；避免开细长孔，通风孔尽可能采用圆形孔并阵列排放。

屏蔽和散热有矛盾时尽可能开小孔，多开孔，避免开大孔。

(3)不能有直接穿过屏蔽体的导体。

要重视电缆的处理措施，电缆的处理往往比屏蔽本身重要。

一旦有一电缆从屏蔽体中穿出，将对屏蔽体的屏蔽效能产生显著的恶化作用。

(4)屏蔽体的电连续性是影响屏蔽效能最主要的因素，相对而言，材料本身屏蔽性能的影响是微不足道的(低频磁场例外)。

电磁兼容屏蔽实验报告实验目的本实验旨在探究不同屏蔽材料在电磁波屏蔽方面的效果，了解电磁兼容性的重要性，并学习如何进行电磁兼容屏蔽实验。

实验器材- 电磁辐射源- 示波器- 电磁屏蔽材料（如铝箔、铜板、铁皮等）- 电磁接地装置- 电磁测量仪器- 实验台实验步骤1. 准备工作首先，我们需要准备实验所需的器材和材料，并将实验台设置在一个没有大量干扰源的环境中。

2. 测试环境接下来，我们需要测试实验环境的电磁辐射水平，并记录下来。

使用电磁测量仪器，将探头靠近功率比较高的设备和线缆，以测量电磁辐射强度。

3. 屏蔽实验接下来，我们使用不同的电磁屏蔽材料，如铝箔、铜板和铁皮等，在实验台上进行屏蔽实验。

首先，我们在无屏蔽情况下将电磁辐射源放在实验台上并测量辐射强度。

然后，我们分别使用不同的屏蔽材料进行实验，并记录下屏蔽后的辐射强度。

4. 分析实验结果在完成屏蔽实验后，我们将对实验结果进行分析。

根据记录的数据，我们可以比较不同屏蔽材料在电磁波屏蔽方面的效果，并得出结论。

实验结果与讨论无屏蔽实验结果根据实验数据，我们发现在无屏蔽情况下，电磁辐射强度较高。

这说明在没有采取任何屏蔽措施的情况下，周围的电子设备可能会受到辐射干扰。

屏蔽实验结果我们使用不同的屏蔽材料进行实验后，发现不同材料对电磁波屏蔽的效果有所不同。

铝箔和铜板的屏蔽效果比较好，可以显著降低电磁辐射强度。

而铁皮的屏蔽效果相对较差。

实验结果分析我们推测铝箔和铜板表现出较好的屏蔽效果可能是因为它们具有良好的导电性，能够有效地吸收并分散电磁波。

而铁皮的屏蔽效果较差可能是因为它的导电性较差。

实验结论通过本次电磁兼容屏蔽实验，我们得出以下结论：- 无屏蔽状态下，电磁辐射强度较高，可能会对周围的电子设备产生干扰。

- 不同屏蔽材料对电磁波的屏蔽效果有所不同。

铝箔和铜板的屏蔽效果较好，而铁皮的屏蔽效果较差。

实验总结电磁兼容性是电子设备设计中非常重要的一个方面。

通过本次实验，我们对电磁兼容屏蔽有了更深入的了解。

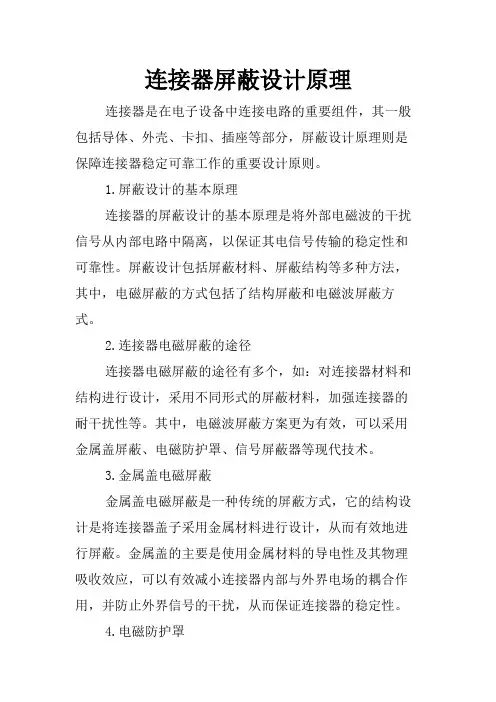

连接器屏蔽设计原理连接器是在电子设备中连接电路的重要组件，其一般包括导体、外壳、卡扣、插座等部分，屏蔽设计原理则是保障连接器稳定可靠工作的重要设计原则。

1.屏蔽设计的基本原理连接器的屏蔽设计的基本原理是将外部电磁波的干扰信号从内部电路中隔离，以保证其电信号传输的稳定性和可靠性。

屏蔽设计包括屏蔽材料、屏蔽结构等多种方法，其中，电磁屏蔽的方式包括了结构屏蔽和电磁波屏蔽方式。

2.连接器电磁屏蔽的途径连接器电磁屏蔽的途径有多个，如：对连接器材料和结构进行设计，采用不同形式的屏蔽材料，加强连接器的耐干扰性等。

其中，电磁波屏蔽方案更为有效，可以采用金属盖屏蔽、电磁防护罩、信号屏蔽器等现代技术。

3.金属盖电磁屏蔽金属盖电磁屏蔽是一种传统的屏蔽方式，它的结构设计是将连接器盖子采用金属材料进行设计，从而有效地进行屏蔽。

金属盖的主要是使用金属材料的导电性及其物理吸收效应，可以有效减小连接器内部与外界电场的耦合作用，并防止外界信号的干扰，从而保证连接器的稳定性。

4.电磁防护罩电磁防护罩是根据电磁理论设计而成的一种电磁屏蔽材料。

这种屏蔽罩设计方式具有轻便、美观、屏蔽效果好等特点。

在连接器中应用电磁防护罩的方法，可以考虑使用防护罩对连接器进行包装或直接采用内置式的设计，从而起到有效的屏蔽作用。

5.信号屏蔽器信号屏蔽器是一种更加先进的电磁波屏蔽技术，它采用不同的信号屏蔽器设计方法，有效地进行了屏蔽连接器中的信号干扰，提高了连接器的稳定性。

这种屏蔽技术在现代连接器设计中应用极其广泛，能够适应各种环境和使用要求。

6.总结连接器屏蔽设计在连接器制造过程中起到了至关重要的作用。

采用不同的电磁屏蔽技术方法，可以最大限度地降低连接器内部与外界电波的干扰，提高连接器的可靠性和稳定性。

随着科技的不断进步，连接器电磁屏蔽技术也将不断升华，为大众带来更为稳定和可靠的连接器设备。

军用电子设备的电磁兼容设计讲义概述电磁兼容 (Electromagnetic Compatibility, EMC) 设计是军用电子设备设计中非常重要的一个方面。

军用电子设备需要能够在严酷的电磁环境下正常运行，同时不被其他电磁辐射源所干扰。

本讲义将介绍一些常用的电磁兼容设计原理和方法。

电磁干扰源的分析和评估在进行电磁兼容设计之前，首先需要对电磁环境进行全面的分析和评估。

这包括了电磁辐射源的种类和特性，以及其对军用电子设备的影响程度。

常见的电磁干扰源包括雷达、通讯设备、雷电、电磁脉冲等，它们的频率范围、功率水平和辐射特性都需要进行详细的分析。

抗干扰设计原则针对不同的电磁干扰源，我们可以采取不同的抗干扰设计原则。

以下是一些常见的原则： - 辐射源和受体的物理隔离：通过物理屏蔽和隔离来减少电磁干扰的传输路径，从而降低电磁干扰的影响。

- 地线设计：合理的地线布局和接地技术可以有效地降低电磁干扰的传导和辐射。

- 滤波器的选择和设计：使用合适的滤波器来限制特定频段的电磁干扰。

- 信号调理和处理：采用合适的信号调理和处理技术来提高系统的抗干扰能力。

屏蔽技术屏蔽是电磁兼容设计中常用的一种技术手段，可以有效地降低电磁干扰。

常见的屏蔽技术包括： - 金属屏蔽：使用金属屏蔽，如金属盖、金属箱体等，来将系统或设备与外界电磁场隔离开来。

- 导电涂层：在设备表面涂覆导电涂层，利用其良好的导电性能来屏蔽电磁干扰。

- 电磁屏蔽材料：使用吸波材料、金属箔等材料来吸收或反射电磁波，从而减少对设备的干扰。

地线设计与接地技术合理的地线设计和接地技术在电磁兼容设计中起着重要的作用。

以下是一些地线设计和接地技术的要点： - 单点接地：将所有地线连接到一个共同的接地点，减少不同地线之间的电位差，减少干扰。

- 多点接地：根据系统的特点，将不同的地线分别连接到不同的接地点，使其电位差尽可能小。

- 等电位连接：通过合适的连接方式，将所有地线的电位保持一致，减少干扰。
