一、概述： SKD-08S2红外智能消化炉可用于农业、林业、环保、地质、化工、食 品等部门以及高等院校、科研部门对植株、种子、饲料、食品、土壤、矿石等消化。 二、使用注意事项：

1. 请使用有可靠接地的电源！并使用独立插座!仪器后的漏电保护器请定期开关一次（黄色开关），并按一下漏电指示开关（蓝色的开关）！ 2.请先把准备消化的样品放在消化架上，再端到消化炉上 3.请先打开“电源开关”（红开关） 4.温度的设定(出厂前已设定为：420度或450度) 5.再打开“启动”开关（绿开关）

举例： 消煮植株： 硫酸溶液回流高度应控制在消化管高的三分之二以下，种子等生物试样消煮时，一定要做到加入消化剂后放置4至6个小时，或过夜后才能进行消煮，实在做不到此点时，在消煮过程中，应先将炉温控制在100℃以下，消煮半小时后再升至高温进行消煮，以防消煮过程中的巨沸或飞溅。 三、技术指标： 型 号 ：SKD—08S2 加热方式：红外石英加热管 炉孔数量： 8孔 控制方式: 数显 设计温度：室温--600℃ 升温速度：6分钟（400℃空载预热） 温度波动：±2℃ 输入方式：电热偶 K 输出方式：固态继电器（SSR） 电 压：AC220V 功 率：2KW 四、特点： 1、 加热体（模块）采用红外石英管，耐强酸强碱、防爆裂、寿命长 2、 炉孔温度连续可调，升温速度快，使用范围广 3、 消化管受热面积大、温差小，样品消化一致性好，热效率高，有利于样品的消煮 4、 仪器具有过载保护和漏电保护 5、 采用双开关，电源和加热单独控制，便于安全参数设置，节约能源。 6、 采用新一代数显控温仪，PID智能控制技术，控温精度高，简单易学 五、面板各部分说明 1.开关（红）：电源开关 2.开关（绿）：加热开关 3.温控仪（如下图）

XMT 908P64段程序控制仪表使用说明 仪表由单片机控制，具有热电阻、热电偶、电压、电流等多种信号自由输入，手动自动切换，主控方式除常规两位式外,在传统PID控制算法基础上，结合模糊控制理论创建了新的人工智能调节PID控制算法，在各种不同的系统上，经仪表自整定的参数大多数能得到满意的控制效果，具有无超调，抗扰动性强等特点。程序控制时仪表能按照设定的曲线参数不断地修改设定值（SV），仪表控制测量值（PV）跟踪设定值变化，达到曲线程序控制的目的。 一、基本概念 程序段： 仪表可设置一条多段曲线，用户根据使用要求设置程序段数，曲线程序由斜坡段和平台段组成，64段曲线即具有32个斜坡段和32个平台段。 斜坡段：在执行斜坡段时按照斜率不断计算出变化的设定值。 如斜坡段的起始点测量值低于目标值，设定值按斜率增大（按斜率升温）。 如斜坡段的起始点测量值高于目标值，设定值按斜率减少（按斜率降温）。 平台段：在平台段设定值不变化，但仪表内的计时器工作，当计时时间达到平台段时间时，平台段结束。 二 、主要技术指标 1 基本误差： ≤±0.5%F.S±1个字 2 冷端补偿误差： ≤±2.0℃ 3 采样周期： 0.5秒 4 控制周期： 继电器输出与阀位控制时的控制周期为2～120秒可调，其它为2秒。 5 报警输出回差（不灵敏区）： 0.5或5 6 继电器触点输出： AC250V/7A（阻性负载）或AC250V/0.3A(感性负载) 7 驱动可控硅脉冲输出：幅度≥3V，宽度≥50μS的过零或移相触发脉冲（共阴） 8 驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V 9 连续PID调节模拟量输出： 0～10mA(负载500±200Ω), 4～20mA(负载250±100Ω), 或 0～5V(负载≥100kΩ), 1～5V(负载≥100kΩ) 10 电源： AC90V～242V（开关电源）, 50/60Hz，或其它特殊定货 10 工作环境： 温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所 三、 面板示意（参考）

四、参数代码及符号（仪表根据设置只开放表中相对应的参数项） 序号 符号 名称 设置范围 说明 出厂值 0 SP 温度给定值 (由P-SL、 P-SH决定) － 50.0

第一设置区 1 AL-1 第一报警 同上; 偏差范围为 ±50.0 测量值大于AL-1值时仪表将产生上限报警。测量值小于ALM1-Hy(固定0.5)值时，仪表将解除上 限报警 0.0

2 AL-2 第二报警 同上 测量值小于AL-1值时仪表将产生上限 报警。测量值大于ALM2＋Hy(固定0.5)值 时，仪表将解除上限报警 0.0 3 Pb 传感器误差修正 0～±20.0 当测量传感器引起误差时，可以用此值修正 0.0 4 P 速率参数 1～9999 P值类似常规PID调节器的比例带,但变化相反,P值越大,比例、微分的作用成正比增强, P值越小,比例、微分的作用相应减弱,P参数值与积分作用无关。 设置P=0仪表转为二位式控制 100

5 I 保持参数 0～3000 I参数值主要决定调节算法中的积分作用,与常规 PID算法中的积分时间类同,I值越小,系统积分 710 作 用越强,I值越大,积分作用越弱。设置I=0时，系 统取消积分作用,仪表成为一个PD调节器

6 d 滞后时间 0～2000S D参数对控制的比例、积分、微分均起影响作用,D越小,则比例和积分作用均成正比增强;反之,D越大,则比例和积分作用均减弱,而微分作用相对增强。此外D还影响超调抑制功能的发挥,其设置对控制效果影响很大。 如设置D≤t(控制周期)时,系统的微分作用被 取消 100 7 t 主控周期 2～120 指主控为人工智能PID控制方式，输出为继电器 时的控制周期，时间越短，控制效果越好，但会 影响继电器寿命 20S 8 FILT 滤波系数 0～99 为仪表一阶滞后滤波系数，其值越大，抗瞬间干 扰性能越强，但响应速度越滞后，对压力、流量 控制其值应较小，对温度、液位控制应相对较大 20 9 Hy 主控回差（单边） 0.1～50.0 仪表为位式控制方式时的不灵敏区，取值越小， 控制效果越好，但当为继电器输出时因频繁跳动 而影响使用寿命 0.5

10 dp 小数点位置 0～3 当仪表为电压或电流输入时，其显示上限、显示下限、小数点位置及单位均可由厂家或用户自由设定，其中当dp=0时小数点在个位不显示，当dp=1～3时，小数点依次在十位、百位、千位。 当仪表为热电偶或热电阻输入时, 当dp=0时小 数点在个位不显示，当dp=1时，小数点在十位 1

11 outH 输出上限 outL～200 当仪表控制为电压或电流输出（如控制阀位时），仪表具有最小输出和最大输出限制功能 200 12 outL 输出下限 0～outH 同上 0 13 AT 自整定状态 0～1 0: 关闭; 1:启动 0 14 LocK 密码锁 0～50 为0时，允许修改所有参数，为1时，只允许修 改给定值（SP），大于1时，禁止修改所有参数 0

15 Sn 输入方式 0～15 ‘0’Cu50 –50.0～150.0℃； ‘1’Pt100(Pt1) –199.9～200.0℃； ‘2’Pt100(Pt2) –199.9～600.0℃； ‘3’K -30.0～1300℃； ‘4’E -30.0～700.0℃ ； ‘5’ J -30.0～900.0℃； ‘6’T -199.9～400.0℃； ‘7’ S -30～1600℃； ‘8’ R -30.0～1700.0℃ ； ‘9’ WR25(r25) -30.0～2300.0℃ ； ‘10 ’ N -30.0～1200.0℃ ； ‘11’ 特殊规格(CCCC) ； ‘12’ 0～50mv ； ‘13’ 10～50mv ‘14’0～5V(0～10mA) ； ‘15’ 1～5V(4～20mA) 按需 设定 16 OP-A 主控输出方式 0～7 0’无输出； ‘1’继电器输出； ‘2’固态继电器输出； ‘3’过零触发； ‘4’移相触发； ‘5’0～10mA或0～5V‘6’4～20mA或1～5V；‘7’阀位控制(注②) 按需 设定 17 OP-B 副控输出方式 0～4 ‘0’无输出；‘1’RS232或RS485通讯信号； ‘2’ 接微型打印机 ‘3’0～10mA或0～5V变送输出； ‘4’4～20mA或1～5V变送输出 按需 设定 18 ALP 报警方式 0～10 ‘0’无报警； ‘1’上限报警； ‘2’下限报警； ‘3’上下限报警（注①） ‘4’正偏差报警； ‘5’负偏差报警； ‘6’正负偏差报警（注①） ‘7’区间外报警；‘8’区间内报警 ‘9’ 上上限报警（注①） ‘10’ 下下限报警（注①） 按需 设定

19 COOL 正反控制选择 0～1 0:反向控制,如加热; 1:正向控制,如制冷 0 20 P-SH 显示上限 P-SL～9999 当仪表为热电偶或热电阻输入时，显示上限、 显示下限决定了仪表的给定值、报警值的设置 范围，但不影响显示范围。 当仪表为电压、电流输入时，其显示上限、下 限，决定了仪表的显示范围，其值和单位均可 由厂家或用户自由决定 按需 设定

21 P-SL 显示下限 -1999～P-SH 同上 同上 22 Addr 通讯地址 0～63 1～9999分 仪表在集中控制系统中的编号 （当仪表带打印输出时，此参数作打印间隔时间）

23 bAud 通讯波特率 0～3 ‘0’1200；‘1’2400；‘2’4800；‘3’9600 （当仪表带打印输出时，此参数为9600） 1200 24 m-A 手动输出值 － － － 第二设置区（程序段设置） 25 AL_P 自动暂停带 0～100.0 当系统偏差的绝对值大于此值时，仪表进入 自动暂停状态 10.0

26 run 运行状态 0～3 0’停止：以基本设定值SP作常规恒温控制； ‘1’待机：当曲线程序控制完全结束后转入此状态，此时仪表关闭，输出为单显示状态。 ‘2’暂停：以当前的设定值△SP作恒温控制，仪表停止计时； ‘3’运行：仪表以设定好的斜率温度和时间参数作曲线控制运行 0 27 Pro 程序段 0～64 当前程序运行的段，改变此参数能实行任意跳转，同时段已运行时间TE自动清零 64 28 TE 已运行时间 ≤本段设置时间 单位为分 当前段已运行的时间（只读） 0

合集下载

XMZ型智能数字显示控制仪表说明书一、概述

XMZ型智能数字显示控制仪表说明书一、概述

XMZ型智能数字显示控制仪表说明书一、概述XMZ本系列仪表采用多项国际先进技术，输入采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差，采用了多重保护和隔离设计，抗干扰能力强、可靠性高，可设置上下限报警功能，输入信号可自由选择热电偶、热电阻、mV信号、标准电压(电流)或远传压力表，内含非线性校准表格，测量精确稳定。

(蓝田恒远）二、面板说明（1）测量值显示窗（2）参数设置键（3）数据移位键（4）数据减少键（5）数据增加键（6）下限报警AL2指示灯（7）上限报警AL1指示灯说明：仪表上电后，仪表显示窗口PV显示测量值。

输入的测量信号超出量程时（如热电偶短线），则显示窗显示“orAL”。

三、技术规格输入规格：热电偶、热电阻、电压、电流，测量范围：-1999～+1999，测量精度：0.5级，±0.5%F.S ±2.0℃(热电偶输入仪表内部采用元件测温冷端补偿)，使用环境：环境温度0～50℃,相对湿度≤85%，避免腐蚀气体，重量：≤1000g。

四、操作说明1、显示仪表：参照接线图正确接线，正确设置输入信号类型参数Sn(在增强型产品中，如选择电压、电流、mV信号或远传压力表输入，还需正确设置dIP、dIL、dIH等参数)。

上电后，PV窗显示测量值PV，仪表进入自动测量。

2、下限报警（二位式调节）仪表：在显示仪表的基础上，增加了下限报警功能，前面板的AL2灯指示下限报警是否动作（下限报警继电器AL2与AL2灯同步动作）。

下限报警限值(LoAL)的设置方法参见下面的图示。

3、上下限报警（三位式调节）仪表：在下限报警仪表的基础上，增加了上限报警功能。

前面板的AL1灯指示上限报警是……否动作（上限报警继电器AL1与AL1灯同步动作）。

上下限报警限值(HIAL、LoAL)的设置方法参见下面的图示设置好报警限值参数后，约10秒种后仪表返回测量状态，即可投入使用。

1.在PV窗显示测量值的状态下，按住SET键不放直至PV窗显示参数Loc的提示符。

消化器使用操作操作手册

消化器使用操作操作手册


1 mol CaO 的消化反应热 Q1=66.1 (KJ) 把 1 mol CaO 由 0°C 加热到 100°C 度所需的热量 把 1 mol 水由 0°C 加热到 100°C 度所需的热量 蒸发 1 mol 水所需的热量 Q4=40.6 (KJ)
Q2=44.1×100/1000=4.41 (KJ) Q3=75.4×100/1000=7.54 (KJ)
1.3 影响消化反应的主要参数
¾ 反应温度；
水、生石灰的温度皆会影响消化反应速度，一般，消化反应速度随反应温度的增加而
DH04L12/DH10L12 消化器系统
使 用 说 明 书
福建龙净脱硫脱硝工程有限公司
Fujian Lonjing Environment Technology Co., Ltd．
1 消化器系统简介 ...................................................... 1 1.1 消化器系统组成 ...................................................... 1 1.2 消化器系统工作原理 .................................................. 1 1.3 影响消化反应的主要参数 .............................................. 2 1.4 DH04L12/DH10L12 消化器系统说明 ...................................... 3 2 消化器系统操作说明 .................................................. 4 2.1 启动前的检查工作 .................................................... 4 2.2 消化器系统启动 ...................................................... 5 2.3 试验过程 ............................................................ 6 2.4 分析与计算 .......................................................... 7 3 消化器控制系统操作说明 .............................................. 7 3.1 操作屏操作说明 ...................................................... 7 3.2 操作步骤 ........................................................... 13 4 FIP403 计量仪表的使用说明 .......................................... 19 4.1 按键说明 ........................................................... 19 4.2 系统参数总览 ....................................................... 20 4.3 标定、校验 ......................................................... 21 5 附图 ............................................................... 26
XMT9000温度控制仪使用说明书

XMT9000温度控制仪使用说明书


型
N
Wu-Re 3-25
600…2000
T
Pt100
-200…800
W-Re 3-25
热电阻
Pt100
-200.0…200.0
CU50 PT100 0-5V 1-5V
标准信号
Cu50 1-5v 0-5v 4-20mA
-50.0…150.0
5．2 参数设定 1) 菜单代码及意义
参数代号
名称
HY
AL-1 HY-1 AL-2 HY2 ADD
5.操作
①（PV）显示器（绿） 显示测量值。 根据仪表状态显示各类提示符。 ②给定值（SV）显示器（橙黄） 显示给定值。 根据仪表状态显示各类参数。 ③指示灯 自整定指示灯（AT）(绿)工作时闪烁。 控制输出灯（OUT）(绿)工作输出时亮。 报警 1 输出灯（ALM1）(红)工作输出时亮。 报警 2 输出灯（ALM2）(红)工作输出时亮。 ④设定键 参数的调出，参数的修改确认。 ⑤、⑥、⑦数字调整键 用于调整数字或进入自整定状态。
5.1 各种输入信号代码参照表(只有仪表型号为万能信号输入时才能选择性设定 SN 参数)
1)SN 选值与输入信号：
代码
类型代码
输入类型
2)传感器及量程对照表：
输入信号
分度号
测量范围（℃）
输
K
E
0…600
E
K
0…1300
入
J
热电偶
S
0…1600
S
B
200…1800
类
R
T
0…300
第 4页Biblioteka BJ0…800
CooL=A×1+B×2+C×4 A = 0，为上限定值报警； A = 1，为上限偏差报警。 B = 0，为下限定值报警 B = 1，为下限偏值报警。 C = 0 为加热控制; C = 1 为制冷控制; 用于定义线性输入信号上限刻度值,与 P-SL 配合使用. 用于定义线性输入信号下限刻度值,对外给定、变送输出显 示。例如在采用压力变送器将压力（也可是温度、流量、湿 度等其他物理量）变换为标准的 1-5V 信号输入（4-20mA 信 号也可外接 250 欧电阻予以变换）中。对于 1V 信号压力为 0， 5V 信号压力为 1mPa，希望仪表显示分辨率为 0.001mPa. dP=0,显示格式为 0000， 不显示小数点。 dP=1，显示格式为 000.0,小数点在十位. dP=2,显示格式为 00.00, 小数点在百位. dP=3,显示格式为 0.000, 小数点在千位. 采用热电偶或热电阻输入时:此时dP 选择温度显示的分辨率 dP=0,温度显示分辨率为 1℃(内部维持 0.1℃分辨率用于控制 运算). dP=1,温度显示分辨率为 0.1℃(1000℃以上自动转为 1℃分 辨率). 改变小数点位置参数的设置只影响显示,对测量精度及控制

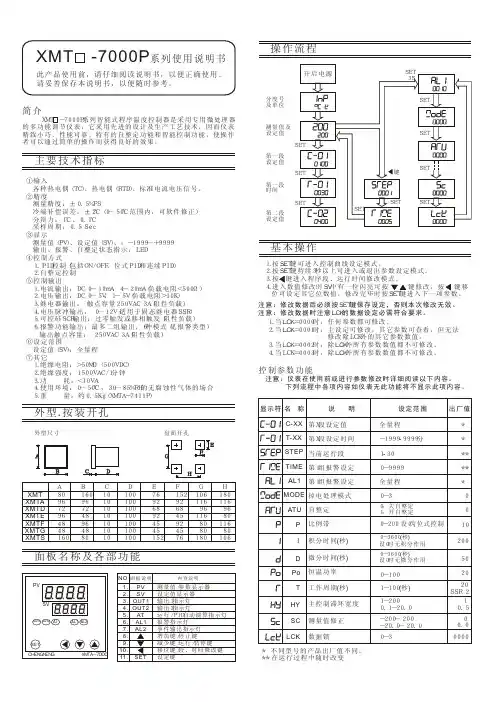

-7000P系列使用说明书
