苏州森城建筑设计有限公司 工程计算书

通风空调专业 建设单位：苏州函数集团有限责任公司 工程名称：苏州美罗新区店室内装饰工程 工程编号： 2011-110 子项名称： 子项号码：

计算人： 日期： 校对人： 日期： 审核人： 日期： 一、工程概况： 1、本工程为美罗新区店配合装修工程，工程地点：江苏省苏州市。装修范围为地下 1 层,地上 4 层，总建筑高度：23.75m，总建筑面积约4.7万平方.本工程建筑耐火等级：一级，建筑类别为：多层公共建筑。 二、机械排烟计算 1、依据 1.1、《采暖通风与空气调节设计规范》 (GB50019-2003) 1.2、《建筑设计防火规范》 (GB50016-2006)； 1.3、《通风与空调工程施工质量验收规范》 (GB50243-2002) 1.4、《全国民用建筑工程设计技术措施暖通空调动力》 2009版 1.5、建筑设计平、剖面图。 2、计算内容 美罗新区店配合装修工程防、排烟计算 3、计算过程 3.1、地下一层，排烟系统：FPY-B1-01 各防烟分区排烟量：60*SQ 式中：Q:——排烟风量（m3/h） S:——防烟分区面积（m2） 排烟系统排烟量：120*maxmaxSQ 式中：Q:——系统排烟风量（m3/h） S:——最大防烟分区面积（m2） 各防烟分区： FYFQ-B1-1，S1=266 m2； FYFQ-B1-2，S2=446m2； FYFQ-B1-3，S3=388m2； FYFQ-B1-4，S4=373m2； 各防烟分区排烟量： Q1=15960cmh； Q2=26760cmh； Q3=23280cmh； Q4=22380cmh； 系统排烟量：Qmax=446*120=53520cmh； 系统补风量：Qb=0.5* Qmax=26760cmh; 本排烟系统选用离心式消防高温排烟风机箱（FPY-B1-01），60000cmh，610Pa，22kw。选用补风风机（BFJ-B1-01），36000cmh，400Pa，11kw，满足规范设计要求。

3.2、地下一层，排烟系统：FPY-B1-02 各防烟分区排烟量：60*SQ 式中：Q:——排烟风量（m3/h） S:——防烟分区面积（m2） 排烟系统排烟量：120*maxmaxSQ 式中：Q:——系统排烟风量（m3/h） S:——最大防烟分区面积（m2） 各防烟分区： FYFQ-B2-1，S1=360 m2； FYFQ-B2-2，S2=360m2； FYFQ-B2-3，S3=392m2； FYFQ-B2-4，S4=380m2； 各防烟分区排烟量： Q1=21600cmh； Q2=21600cmh； Q3=23520cmh； Q4=22800cmh； 系统排烟量：Qmax=392*120=47040cmh； 系统补风量：Qb=0.5* Qmax=23520cmh; 本排烟系统选用离心式消防高温排烟风机箱（FPY-B1-02），50000cmh，560Pa，22kw。补风采用空调箱（双电源）（BFJ-B1-02），41626cmh，500Pa，30kw，满足规范设计要求。

3.3、地下一层，排烟系统：FPY-B1-03 各防烟分区排烟量：60*SQ 式中：Q:——排烟风量（m3/h） S:——防烟分区面积（m2） 排烟系统排烟量：120*maxmaxSQ 式中：Q:——系统排烟风量（m3/h） S:——最大防烟分区面积（m2） 各防烟分区： FYFQ-B3-1，S1=370 m2； FYFQ-B3-2，S2=385m2； FYFQ-B2-3，S3=294m2； FYFQ-B2-4，S3=424m2； 各防烟分区排烟量： Q1=22200cmh； Q2=23100cmh； Q3=17640cmh； Q4=25440cmh； 系统排烟量：Qmax=424*120=50880cmh； 系统补风量：Qb=0.5* Qmax=25440cmh; 本排烟系统选用离心式消防高温排烟风机箱（FPY-B1-03），60000cmh，610Pa，22kw。补风采用空调箱（双电源）（BFJ-B1-03），32281cmh，500Pa，22kw，满足规范设计要求。 3.4、地下一层，排烟系统：FPY-B1-04 各防烟分区排烟量：60*SQ 式中：Q:——排烟风量（m3/h） S:——防烟分区面积（m2） 排烟系统排烟量：120*maxmaxSQ 式中：Q:——系统排烟风量（m3/h） S:——最大防烟分区面积（m2） 各防烟分区： FYFQ-B4-1，S1=246 m2； FYFQ-B4-2，S2=460m2； FYFQ-B4-3，S3=410m2； FYFQ-B4-4，S2=393m2； FYFQ-B4-5，S3=365m2； FYFQ-B4-6，S2=322m2； 各防烟分区排烟量： Q1=14760cmh； Q2=27600cmh； Q3=24600cmh； Q4=23580cmh； Q5=21900cmh； Q4=19320cmh； 系统排烟量：Qmax=460*120=55200cmh； 系统补风量：Qb=0.5* Qmax=27600cmh; 本排烟系统选用离心式消防高温排烟风机箱（FPY-B1-04），60000cmh，610Pa，22kw。补风采用空调箱（双电源）（BFJ-B1-04），32281cmh，500Pa，22kw，满足规范设计要求。 3.5、地下一层，排烟系统：FPY-B1-05 各防烟分区排烟量：60*SQ 式中：Q:——排烟风量（m3/h） S:——防烟分区面积（m2） 排烟系统排烟量：120*maxmaxSQ 式中：Q:——系统排烟风量（m3/h） S:——最大防烟分区面积（m2） 各防烟分区： FYFQ-B5-1，S1=481 m2； FYFQ-B5-2，S2=100m2； FYFQ-B5-3，S3=103m2； 各防烟分区排烟量： Q1=28860cmh； Q2=6000cmh； Q3=6180cmh； 系统排烟量：Qmax=481*120=57720cmh； 系统补风量：Qb=0.5* Qmax=28860cmh; 本排烟系统选用离心式消防高温排烟风机箱（FPY-B1-05），60000cmh，610Pa，22kw。补风（BFJ-B1-05）离心风机箱，36000cmh，400Pa，11kw，满足规范设计要求。

3.6、地上一层，排烟系统：FPY-1-01 各防烟分区排烟量：60*SQ 式中：Q:——排烟风量（m3/h） S:——防烟分区面积（m2） 排烟系统排烟量：120*maxmaxSQ 式中：Q:——系统排烟风量（m3/h） S:——最大防烟分区面积（m2） 各防烟分区： FYFQ-1A-1，S1=369 m2； FYFQ-1A-2，S2=495m2； FYFQ-1A-3，S3=316m2； FYFQ-1A-4，S4=491m2； FYFQ-1A-5，S5=493m2； FYFQ-1A-6，S6=441m2； FYFQ-1A-7，S7=333m2； FYFQ-1A-8，S8=363m2； FYFQ-1A-9，S9=384m2； FYFQ-1A-10，S10=376m2； 各防烟分区排烟量： Q1=22140cmh； Q2=29700cmh； Q3=18960cmh； Q4=29460cmh Q5=29580cmh； Q6=26460cmh Q7=19980cmh； Q8=21780cmh Q9=23040cmh； Q10=22560cmh 系统排烟量：Qmax=495*120=59400cmh； 系统补风量：Qb=0.5* Qmax=29700cmh; 本排烟系统选用离心式消防高温排烟风机箱（FPY-1-01），60000cmh，610Pa，22kw。补风利用疏散门窗自然补风，补风量不小于机械排烟量的50%。

3.7、地上一层，排烟系统：FPY-1-02 各防烟分区排烟量：60*SQ 式中：Q:——排烟风量（m3/h） S:——防烟分区面积（m2） 排烟系统排烟量：120*maxmaxSQ 式中：Q:——系统排烟风量（m3/h） S:——最大防烟分区面积（m2） 各防烟分区： FYFQ-1B-1，S1=409 m2； FYFQ-1B-2，S2=410m2； FYFQ-1B-3，S3=193m2； FYFQ-1B-4，S4=313m2； FYFQ-1B-5，S5=471m2； FYFQ-1B-6，S6=383m2； FYFQ-1B-7，S7=358m2； FYFQ-1B-8，S8=379m2； FYFQ-1B-9，S9=393m2； FYFQ-1B-10，S10=468m2； FYFQ-1B-11，S9=102m2 各防烟分区排烟量： Q1=24540cmh； Q2=24600cmh； Q3=11580cmh； Q4=18780cmh Q5=28260cmh； Q6=22980cmh Q7=21480cmh； Q8=22740cmh Q9=23580cmh； Q10=28080cmh Q11=6120cmh 系统排烟量：Qmax=471*120=56520cmh； 系统补风量：Qb=0.5* Qmax=28260cmh 本排烟系统选用离心式消防高温排烟风机箱（FPY-1-02），60000cmh，610Pa，22kw。补风利用疏散门窗自然补风，补风量不小于机械补风量的

合集下载

防排烟快速计算

防排烟快速计算


防超压前 室泄压面 积为 0.540m2
动压
（Pa）
0.33 1.33 2.98 5.30 8.28 11.93
1000 1000 1000 1000 1000 1000
425 425 425 425 425 425
596 596 596 596 596 596
0.72 1.44 2.17 2.89 3.61 4.33
9.0 6.0 6.0 6.0 6.0 6.0
通风及排烟 房间名称 房间面积 层高 换气次数 (m2) (m) l/h 车库 1030 3 房间1 112 4.5 房间2 1 3
参数取值已考虑1.1系数
0.327475307 m2 尺寸= 风管水力计算
矩型风管尺寸b
（ mm）
400
818.6882667
管长L
（M）
环路编号
流量
（ m3/h）
直径或当量 直径D
（ mm）
流速V
（M/S）
1f楼梯间 3f 5f 7f 9f 11f
1105 2211 3316 4421 5526 6632
送风主管v= 15 m/s 面积=
矩型风管尺 寸a
（ mm）
防烟楼梯间 缝长(m) 4.2 6 0 0 5 2 4.5 4.5
数量(樘) 0 1 0 0 0 0 0 0 0.0210 17684 楼层数N= m3/h 开门数n= m3/h = 7.00 146 15.00 819
漏风面积(m2)
0 0.021 0 0 0 0 0 0 m2 m3/h 32 3 11718.75 m/s (mm) m/s (mm)
通风量 排烟指标 排烟量 m3/h m3/h.m2 m3/h 6 18540 6l/h,h=3m 1 504 60 10 30 120
(完整word版)防排烟课程设计计算书汇总(word文档良心出品)

(完整word版)防排烟课程设计计算书汇总(word文档良心出品)

计算书一、地下车库防排烟设计。

1.地下车库的防火防烟分区划分：该地下车库建筑面积为6360.48㎡，根据《汽车库、修车库、停车场防火设计规范》，耐火等级为一级的地下车库的防火分区的最大允许建筑面积的2000m2，当设置自动灭火系统时，防火分区最大允许建筑面积为4000m2。

面积超过2000m2的地下车库应该设置机械排烟系统，排烟系统可与人防、排气、通风等合用。

设有机械排烟系统的汽车库，其每个排烟分区的建筑面积不宜超过2000m2，且防烟分区不得跨越分防火分区。

由此可以将该汽车库分为两个防火分区，面积分别为3396.96㎡、2963.52㎡。

在对防火分区进行防烟分区，防烟分区可采用挡烟垂壁、隔墙或从顶棚下突出不下于0.5m的梁划分。

可以分为四个防烟分区，面积分别为1411.2m2、1270.08m2、1375.92m2、1552.32m2 。

2.排烟量的确定。

根据《汽车库、修车库、停车场防火设计规范》排烟风机的排烟量应按换气次数不小于6次/h计算确定。

排烟量=*6次/h*防烟分区体积根据该公式计算每个防烟分区的排烟量为防烟分区 1 2 3 4排烟量38102.1 34292.16 37149.84 41912.643、风口及风管布置与计算根据《汽车库、修车库、停车场设计防火规范》机械排烟管道风速，采用金属管道时不应大于20m/s；采用内表面光滑的非金属材料风道时，不应该大于15m/s。

排烟口的风速不宜超过10m/s。

排烟口风速取10m/s。

假定排烟口面积为600mm×500mm,根据vAQ=得：Q=0.6×0.5×10=3m3/s。

防烟分区一：排烟量为38102.1m3/h=10.58m3/s,n=10.58/3=3.5个，p取4个排烟口，则每个排风口的实际流量为10.58/4=2.65m3/s，根据A==2.65/10=0.27m2，选取500mm×600mm的单层百叶风口，实际Qv风速为8.8m/s，满足要求。

排烟计算书

排烟计算书

附表---排烟计算书一、设计依据1.设计任务书民用建筑供暖通风与空气调节设计规范GB50736-2012。

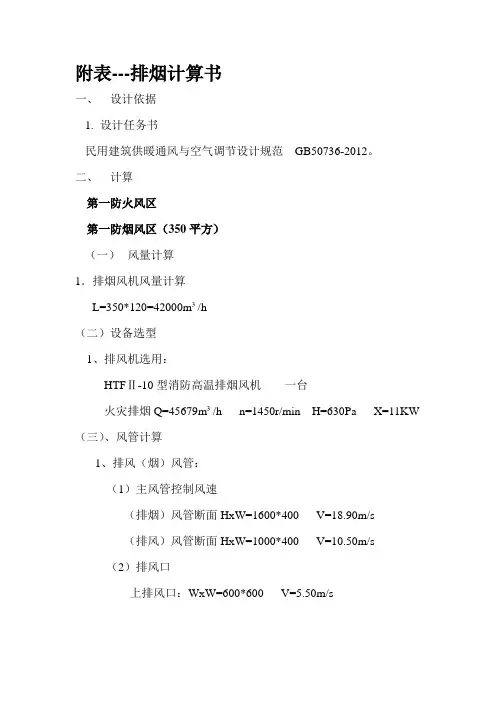

二、计算第一防火风区第一防烟风区（350平方）（一）风量计算1．排烟风机风量计算L=350*120=42000m³/h（二）设备选型1、排风机选用：HTFⅡ-10型消防高温排烟风机一台火灾排烟Q=45679m³/h n=1450r/min H=630Pa X=11KW （三）、风管计算1、排风（烟）风管：（1）主风管控制风速（排烟）风管断面HxW=1600*400 V=18.90m/s（排风）风管断面HxW=1000*400 V=10.50m/s （2）排风口上排风口：WxW=600*600 V=5.50m/s第二防烟风区（220平方）（二）风量计算1．排烟风机风量计算L=230*120=27600m³/h（二）设备选型1、排风机选用：1、排风机选用：HTFⅡ-10型消防高温排烟风机一台火灾排烟Q=45679m³/h n=1450r/min H=630Pa X=11KW （三）、风管计算1、排风（烟）风管：（1）主风管控制风速（排烟）风管断面HxW=1600*400 V=18.90m/s（排风）风管断面HxW=1000*400 V=10.50m/s （2）排风口上排风口：WxW=600*600 V=5.50m/s附表---消火栓给水系统的计算一、消火栓给水系统的计算消火栓用水量为10L/s，最不利立管的消火栓的用水量为10L/s，每支水枪最小流量为5L/s，水枪射出的充实水柱长度Hm=12m，消火栓口径为DN65mm，L=25m的衬胶水龙带，水枪喷口直径为19mm。
