新防排烟规范防排烟计算书

防排烟计算
1、储烟仓高度（本工程走廊不做吊顶）
地下室：机械排烟, 主梁高为0.4米，储烟仓高度取1.0米
2、最小清晰高度：
地下室：Hq=1.6+0.1xH’=1.6+0.1x3.15=1.915米
满足储烟仓底部距地面的高度大于安全疏散所需的最小清晰高度。

3、排烟：
1）、地下室机械排烟量计算：
排烟系统计算风量按不小于60m3/(h.m2)计算。

35#楼:
地下一层：378*60＝22680立方米/小时;
地下二层：355*60＝21300立方米/小时。

设计风量不小于计算风量1.2倍，
地下一层:22680*1.2＝27216立方米/小时
地下二层：21300*1.2＝25560立方米/小时
2）、地下室自然补风：
设窗井自然补风，补风量不小于排烟量的50%，窗距地0.5，高1.0米，在储烟仓高度以下。

4、自然排烟
本工程防烟楼梯间采用自然排烟方式，开窗面积满足规范要求。

防烟楼梯间最高部位设置不小于1.0m外窗。

5、前室加压送风
加压送风系统计算风量45000立方米/小时，设计风量54000立方米/小时，送风口设置于前室顶部。

排烟计算书一、防火分区一1、机械排烟防烟分区1~4、6区域面积大于50平方米，内走道长度大于20m，采用机械排烟，其中防烟分区3空间净高为3.1m，清晰高度为2.2m，储烟仓厚度为0.9m；其他防烟分区净高为3m，清晰高度为2.2m，储烟仓厚度为0.8m。

（1）防烟分区1房间面积168平米，排烟量=168X60=10080m3/h<15000 m3/h，取值15000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为5000 m3/h，排烟口风速为8.68m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2，故γ取值0.5 排烟系统吸入口最低点之下的烟层厚度d为0.8mb查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW烟羽流类型为轴对称型烟羽流，热释放速率的对流部分Qc=0.7*Q=1750kw火焰极限高度Z1=0.166*Qc2/5=3.29m燃料面到烟层底部的高度Z=2.2-1=1.2m<Z1，故烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K环境的绝对的温度T=293.15+ΔT=804.32 K单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>5000 m3/h，排烟口尺寸满足要求。

Vmax=4.16**db（2）防烟分区2走廊宽度不大于2.5m，仅局部宽度>2.5m,区域面积100平米，排烟量=100X60=6000m3/h<13000 m3/h，取值13000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为4334 m3/h，排烟口风速为7.52m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.75m<排烟口当量直径0.444m*2，故γ取值0.5 其他参数同防烟分区1，单个排烟口最大允许排烟量5/2 *()1/2=5660.14m3/h>4334 m3/h，排烟口尺寸满足要求。

暖通防排烟计算书1、地下室排烟计算地下室为汽车库排烟。

汽车库面积1526m2，净高4.3m。

共一个防火分区，不需要划分防烟分区。

按换气次数计算排烟量：1526×4.9×6=44864m3/h。

根据规范限定值，净高h 为4.1m～5.0m，排烟量不小于33000m3/h。

故取最大值L=44864m3/h.计算排风量：1526×3×6=27468m3/h.地下汽车库排风与排烟系统合用，选择风机参数：PF（Y）-D1-1,柜式离心风机HTFC-Ⅱ-NO.28，排风/烟量：35560/47420 m3/h,全压：402/714Pa,电功率：8.5/24KW,机组重量：670kg.2、2～13层内走道排烟计算最大走道排烟面积：376.2m2（2～11层）排烟量计算：376.2×120=45144m3/h1）排烟风机选型：PY-W-1, 高温排烟风机HTF-Ⅰ-NO.10，风量：45679m3/h,全压：630Pa,功率11KW,300kg.2）13层内走道排烟补风：L＞45679÷2=22889.5 m3/h。

选用风机：B-W-1，轴流风机T35-11-NO.7.1，风量：23815 m3/h，全压：300Pa，功率3KW，106kg.3、1#防烟楼梯间及其合用前室加压送风计算1）、1#防烟楼梯间：○1地上部分计算值：○A通过开启防火门风量L1：每层开启门面积A=1.5×2.1=3.15m2，门洞断面风速v取0.7m/s，开启门的数量N=2，L1= 3.15×0.7×2=4.41m3/s，○b通过其他防火门门缝泄漏风量L2取门缝宽度为0.004m，则：每层疏散门的有效漏风面积A f=（1.5+2.1）×2×0.004=0.0288m2，取ΔP=6.0Pa漏风门的数量N=（13-2）=11L2=0.827×0.0288×61/2×1.25×11=0.802m3/s○C地上部分楼梯间加压送风量LL=1.15×（L1+L2）=1.15×（4.41+0.802）=5.9938m3/s=21577m3/h规范风量范围：16000～20000m3/h，取最大值L1max=21577m3/h。

一防烟系统计算防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风量应根据《建筑防烟排烟系统技术标准》GB 51251-2017第条~第规定计算确定。

当系统负担建筑高度大于24m时，防烟楼梯间、独立前室、合用前室和消防电梯前室应按计算值与表表的值中的较大值确定。

1、楼梯间或前室的机械加压送风量应按下列公式计算：L j=L1+L2 （）L s=L1+L3 （）式中：L j——楼梯间的机械加压送风量；L s——前室的机械加压送风量；L1——门开启时，达到规定风速值所需的送风量（m3/s）；L2——门开启时，达到规定风速值下，其他门缝漏风总量（m3/s）；L3——未开启的常闭送风阀的漏风总量（m3/s）。

门开启时，达到规定风速值所需的送风量应按下式计算：L1=A k vN1（）式中：A k——一层内开启门的截面面积（m2）,对于住宅楼梯前室，可按一个门的面积取值；v——门洞断面风速（m/s）；当楼梯间和独立前室、共用前室、合用前室均机械加压送风时，通向楼梯间和独立前室、共用前室、合用前室疏散门的门洞断面风速均不应小于s；当楼梯间机械加压送风、只有一个开启门的独立前室不送风时，通向楼梯间疏散门的门洞断面风速不应小于1m/s；当消防电梯前室机械加压送风时，通向消防电梯前室门的门洞断面风速不应小于s；当独立前室、共用前室或合用前室机械加压送风而楼梯间采用可开启外窗的自然通风系统时，通向独立前室、共用前室或合用前室的疏散门的门洞风速不应小于（A1/A g+1）（m/s）；A1为楼梯间疏散门的总面积（m2）；A g为前室疏散门的总面积（m2）。

N1——设计疏散门开启的楼层数量；楼梯间：采用常开风口，当地上楼梯间为24m以下时，设计2层内的疏散门开启，取N1=2；当地上楼梯间为24m 及以上时，设计3层内的疏散门开启，取N1=3；当为地下楼梯间时，设计1层内的疏散门开启，取N1=1。

前室：采用常闭风口，计算风量时取N1=3。

XXXXXXX工程防排烟工程计算书建设单位：XXXXXXXXXXXXXXXX工程名称：XXXXXXXXXXXXXXXXXXX一、工程概况：1、本工程为XXXXX工程，工程地点：XXXXXXXX2、计算过程：因原一消有两台排烟量均为15000m³/h的排烟风机，其中第一台风机为3-5轴、3-7轴交3-C轴、3-E轴公共走道区域排烟，第二台风机为其余不满足自然排烟条件的区域排烟。

本次设计为第二台排烟风机风量不足之处的补充排烟量，具体如下：各防烟分区排烟量：Q=S*60公式中：Q：——排烟风量（m³/h）S：——防烟分区面积（㎡）各防烟分区：17层：防烟分区17-1，S1=162㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h防烟分区17-2，S2=223㎡储烟仓：700mm Q2=15000m³/h*1.2=18000m³/h防烟分区17-3，S3=122㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h防烟分区17-4，S4=102.4㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h防烟分区17-5，S5=167㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区17-6，S6=162㎡储烟仓：700mm Q6=15000m³/h*1.2=18000m³/h 防烟分区17-7，S7=169㎡储烟仓：700mm Q7=15000m³/h*1.2=18000m³/hh 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h18层：防烟分区18-1，S1=162㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区18-2，S2=223㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区18-3，S3=196㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区18-4，S4=196㎡储烟仓：700mm Q4=13000m³/h*1.2=15600m³/h 防烟分区18-5，S5=237㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区18-6，S6=169㎡储烟仓：700mm Q6=15000m³/h*1.2=18000m³/h 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h19层：防烟分区19-1，S1=224㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区19-2，S2=160㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区19-3，S3=141㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区19-4，S4=106㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h 防烟分区19-5，S5=174㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区19-6，S6=185㎡储烟仓：700mm Q6=15000m³/h*1.2=18000m³/h 防烟分区19-7，S7=169㎡储烟仓：700mm Q7=15000m³/h*1.2=18000m³/h 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h20层：防烟分区20-1，S1=190㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区20-2，S2=196㎡储烟仓：700mm Q2=15000m³/h*1.2=18000m³/h防烟分区20-3，S3=250㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区20-4，S4=147㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h 防烟分区20-5，S5=192㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区20-6，S6=169㎡储烟仓：700mm Q6=15000m³/h*1.2=18000m³/h 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h21层：防烟分区21-1，S1=186㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区21-2，S2=198㎡储烟仓：700mm Q2=15000m³/h*1.2=18000m³/h 防烟分区21-3，S3=250㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区21-4，S4=182㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h 防烟分区21-5，S5=157㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区21-6，S6=169㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h22层：防烟分区22-1，S1=186㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 防烟分区22-2，S2=198㎡储烟仓：700mm Q2=15000m³/h*1.2=18000m³/h 防烟分区22-3，S3=250㎡储烟仓：700mm Q3=15000m³/h*1.2=18000m³/h 防烟分区22-4，S4=182㎡储烟仓：700mm Q4=15000m³/h*1.2=18000m³/h 防烟分区22-5，S5=157㎡储烟仓：700mm Q5=15000m³/h*1.2=18000m³/h 防烟分区22-6，S6=169㎡储烟仓：700mm Q1=15000m³/h*1.2=18000m³/h 系统排烟量：Q max=18000m³/h+18000m³/h=36000m³/h本次排烟系统选用消防轴流高温排烟风机，数量为1台，风量为18000m³/h 风压为620pa。

通风、防排烟系统设计
1、走廊长度超过60米，火灾时采用机械排烟,门窗缝隙自然补风方式。

不同防烟分区采用顶板下设置
500cm高的挡烟垂壁进行分隔，具体防烟分区的划分详见平面图。

各防烟分区设置独立的电动排烟口，平时电动排烟口常闭，探测器报警后，相应防烟分区的电动排烟口打开，连锁排烟风机打开进行排烟。

排烟风机风量计算方法：最大防烟分区面积*120m3/h*(1+10%漏风量）
排烟风机风量计算：156*120 *1.1=20592 m3/h。

故排烟风机选用消防高温排烟轴流风机
HTF-Ⅰ-NO 6.5 21652m3/h -668Pa-5.5kw -1450r/min-380v
防排烟风量系统阻力计算：
2、公共卫生间设机械排风，通风换气次数15次/h。

3、盥洗室设机械排风，通风换气次数5次/h。

名称面积（m2）换气次数风量（m3/h）
公共卫生间15 15 810
盥洗室15 5 270
盥洗室选用隔墙用百叶窗式换气扇型号：APB20A 486m3/h-28w-220v-50Hz 公共卫生间选用隔墙用百叶窗式换气扇型号：APB25A 756m3/h-36w-220v-50Hz。

一防烟系统计算防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风量应根据建筑防烟排烟系统技术标准GB51251-2017第3.4.5条~第规定计算确定..当系统负担建筑高度大于24m时;防烟楼梯间、独立前室、合用前室和消防电梯前室应按计算值与表3.4.2-1~表3.4.2-4的值中的较大值确定..1、楼梯间或前室的机械加压送风量应按下列公式计算：L j=L1+L23.4.5-1L s=L1+L33.4.5-2 式中：L j——楼梯间的机械加压送风量；L s——前室的机械加压送风量；L1——门开启时;达到规定风速值所需的送风量m3/s；L2——门开启时;达到规定风速值下;其他门缝漏风总量m3/s；L3——未开启的常闭送风阀的漏风总量m3/s..门开启时;达到规定风速值所需的送风量应按下式计算：L1=A k vN13.4.6 式中：A k——一层内开启门的截面面积m2;对于住宅楼梯前室;可按一个门的面积取值；v——门洞断面风速m/s；当楼梯间和独立前室、共用前室、合用前室均机械加压送风时;通向楼梯间和独立前室、共用前室、合用前室疏散门的门洞断面风速均不应小于0.7m/s；当楼梯间机械加压送风、只有一个开启门的独立前室不送风时;通向楼梯间疏散门的门洞断面风速不应小于1m/s；当消防电梯前室机械加压送风时;通向消防电梯前室门的门洞断面风速不应小于1.0m/s；当独立前室、共用前室或合用前室机械加压送风而楼梯间采用可开启外窗的自然通风系统时;通向独立前室、共用前室或合用前室的疏散门的门洞风速不应小于0.6A1/A g+1m/s；A1为楼梯间疏散门的总面积m2；A g为前室疏散门的总面积m2..N1——设计疏散门开启的楼层数量；楼梯间：采用常开风口;当地上楼梯间为24m 以下时;设计2层内的疏散门开启;取N1=2；当地上楼梯间为24m及以上时;设计3层内的疏散门开启;取N1=3；当为地下楼梯间时;设计1层内的疏散门开启;取N1=1..前室：采用常闭风口;计算风量时取N1=3..2、门开启时;规定风速值下的其他门漏风总量应按下式计算：3.4.7式中：A——每个疏散门的有效漏风面积m2；疏散门的门缝宽度取0.002m~0.004m..P——计算漏风量的平均压力差Pa;当开启门洞处风速为0.7m/s时;取 P=6.0Pa;当开启门洞处风速为1.Om/s时;取 P=12.0Pa;当开启门洞处风速为1.2m/s时;取P=17.0Pa..n指数一般取n=2；1.25不严密处附加系数；N2——漏风疏散门的数量;楼梯间采用常开风口;取N2=加压楼梯间的总门数-N1楼层数上的总门数..3、未开启的常闭送风阀的漏风总量应按下式计算：式中：0.083——阀门单位面积的漏风量m3/s m2；Af——单个送风阀门的面积m2；N3——漏风阀门的数量：前室采用常闭风口取N3=楼层数-3..JS-1 备注正压送风系统前室风口设置在前室~轴1#楼梯前室一个双扇门1.2x2.1入口门上方;故楼梯间二机械排烟系统计算除中庭外下列场所一个防烟分区的排烟量计算应符合下列规定：1建筑空间净高小于或等于6m的场所;其排烟量应按不小于60m3/h m2计算;且取值不小于15000m3/h;或设置有效面积不小于该房间建筑面积2%的自然排烟窗口..2公共建筑、工业建筑中空间净高大于6m的场所;其每个防烟分区排烟量应根据场所内的热释放速率以及本标准第4.6.6条～第4.6.13条的规定计算确定;且不应小于表4.6.3中的数值;或设置自然排烟窗口;其所需有效排烟面积应根据表4.6.3及自然排烟窗口处风速计算..3当公共建筑仅需在走道或回廊设置排烟时;其机械排烟量不应小于13000m3/h;或在走道两端侧均设置面积不小于2m2的自然排烟窗口且两侧自然排烟窗口的距离不应小于走道长度的2/3..4当公共建筑房间内与走道或回廊均需设置排烟时;其走道或回廊的机械排烟量可按60m3/h m2计算且不小于13000m3/h;或设置有效面积不小于走道、回廊建筑面积2%的自然排烟窗口..。

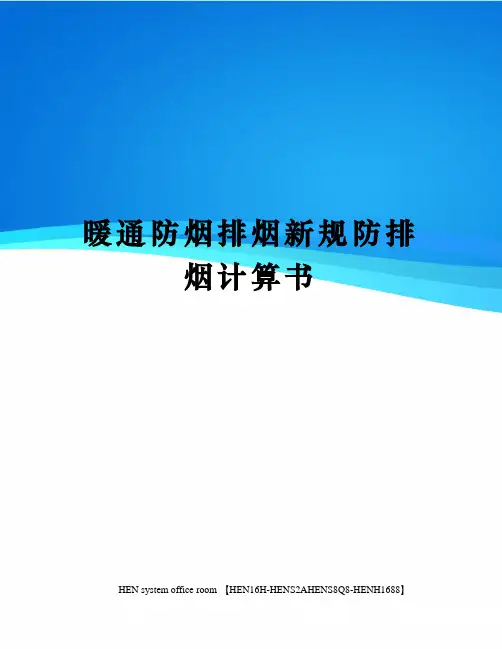

暖通防烟排烟新规防排烟计算书HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】一防烟系统计算防烟楼梯间、独立前室、共用前室、合用前室和消防电梯前室的机械加压送风量应根据《建筑防烟排烟系统技术标准》GB 51251-2017第条~第规定计算确定。

当系统负担建筑高度大于24m时，防烟楼梯间、独立前室、合用前室和消防电梯前室应按计算值与表表的值中的较大值确定。

1、楼梯间或前室的机械加压送风量应按下列公式计算：L j=L1+L2 （）L s=L1+L3 （）式中：L j——楼梯间的机械加压送风量；L s——前室的机械加压送风量；L1——门开启时，达到规定风速值所需的送风量（m3/s）；L2——门开启时，达到规定风速值下，其他门缝漏风总量（m3/s）；L3——未开启的常闭送风阀的漏风总量（m3/s）。

门开启时，达到规定风速值所需的送风量应按下式计算：L1=A k vN1（）式中：A k——一层内开启门的截面面积（m2）,对于住宅楼梯前室，可按一个门的面积取值；v——门洞断面风速（m/s）；当楼梯间和独立前室、共用前室、合用前室均机械加压送风时，通向楼梯间和独立前室、共用前室、合用前室疏散门的门洞断面风速均不应小于s；当楼梯间机械加压送风、只有一个开启门的独立前室不送风时，通向楼梯间疏散门的门洞断面风速不应小于1m/s；当消防电梯前室机械加压送风时，通向消防电梯前室门的门洞断面风速不应小于s；当独立前室、共用前室或合用前室机械加压送风而楼梯间采用可开启外窗的自然通风系统时，通向独立前室、共用前室或合用前室的疏散门的门洞风速不应小于（A1/A g+1）（m/s）；A1为楼梯间疏散门的总面积（m2）；A g为前室疏散门的总面积（m2）。

N1——设计疏散门开启的楼层数量；楼梯间：采用常开风口，当地上楼梯间为24m以下时，设计2层内的疏散门开启，取N1=2；当地上楼梯间为24m及以上时，设计3层内的疏散门开启，取N1=3；当为地下楼梯间时，设计1层内的疏散门开启，取N1=1。

排烟计算书一、防火分区一1、机械排烟防烟分区1~4、6区域面积大于50平方米，内走道长度大于20m，采用机械排烟，其中防烟分区3空间净高为3.1m，清晰高度为2.2m，储烟仓厚度为0.9m；其他防烟分区净高为3m，清晰高度为2.2m，储烟仓厚度为0.8m。

（1）防烟分区1房间面积168平米，排烟量=168X60=10080m3/h<15000 m3/h，取值15000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为5000 m3/h，排烟口风速为8.68m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.88m<排烟口当量直径0.444m*2，故γ取值0.5排烟系统吸入口最低点之下的烟层厚度d b为0.8m查GB51251-2017表4.6.7可知火灾热释放速率Q=2.5MW烟羽流类型为轴对称型烟羽流，热释放速率的对流部分Qc=0.7*Q=1750kw火焰极限高度Z1=0.166*Qc2/5=3.29m燃料面到烟层底部的高度Z=2.2-1=1.2m<Z1，故烟羽流质量流量Mρ=032*Qc3/5*Z=3.39kg/s烟层平均温度与环境温度的差ΔT=1.0*Qc/1.01Mρ=511.17 K环境的绝对的温度T=293.15+ΔT=804.32 K单个排烟口最大允许排烟量Vmax=4.16**d b5/2 *()1/2=5660.14m3/h>5000 m3/h，排烟口尺寸满足要求。

（2）防烟分区2走廊宽度不大于2.5m，仅局部宽度>2.5m,区域面积100平米，排烟量=100X60=6000m3/h<13000 m3/h，取值13000 m3/h，设多叶排烟口3个，尺寸为(500+250)x400mm，每个排烟口排烟量为4334 m3/h，排烟口风速为7.52m/s。

单个排烟口最大允许排烟量计算：排烟口中心点距墙最小距离为0.75m<排烟口当量直径0.444m*2，故γ取值0.5其他参数同防烟分区1，单个排烟口最大允许排烟量Vmax=4.16**d b5/2 *()1/2=5660.14m3/h>4334 m3/h，排烟口尺寸满足要求。

消防排烟设计计算书
根据《高层民用建筑设计防火规范》（GB 50045-95）第8.4.1.1条，需在走廊部位设置消防排烟设施。

根据规范第8.4.2.2条，每平米按60m3/h进行计算。

本工程走廊面积88平米，故排烟风量为88*60=5280 m3/h。

实际考虑到风量损失20%，故选用风机为风量为9126m3/h，风压为258Pa。

根据规范第8.4.5条，排烟口不能距最远点30米，故布置了3个排烟口。

每个承担风量为1320 m3/h，排烟口大小为500*500mm。

排烟口净面积按60%计算，故为0.15m2。

而每个排烟口风速为1320/3600/0.15=2.4m/s，故满足规范。

根据规范第8.1.5.2条，风道截面面积为0.63*0.2m=0.126m2,风道风速为5280/3600/0.126=11.6m/s，故符合防火规范要求。

根据规范第8.4.5条，需在风机起始处设置280℃防火阀。

康力士商贸批发中心消防防排烟计算书计算人：欧阳银寿校对人：印永宁日期：2015年05月本工程位于省福清市，本工程总建筑面积39181m2，其中地下室建筑面积9493m2，地上建筑面积为29688m2,建筑高度28.1m，为一类公共建筑。

其消防防排烟计算如下：〔一〕消防防烟计算：为了保障大楼的人员在火灾时能平安疏散和消防队员补救工作的顺利进展,本大楼无法进展自然排烟的防烟楼梯间及其前室(合用前室)均分别设置了加压送风系统，使楼梯间和前室(合用前室)能保持正压(楼梯间余压为40~50Pa,前室、合用前室余压为25~30Pa)，阻止烟气侵入楼梯间或前室,各加压送风系统采取如下措施:1〕.本项目楼梯间均为防烟楼梯间，靠外墙具备自然排烟的楼梯间每五层可开启外窗总面积之和不小于2平方米，靠外墙具备自然排烟的前室和合用前室每层可开启外窗分别不小于2平米和3平米。

不具备自然排烟的楼梯间及前室或合用前室设置加压送风系统，2〕.其中T1、T2、T3、T4、T5、T6、T10、T13、T14、T15楼梯间跟其前室不满足自然排烟，楼梯间跟前室间共用一套加压送风系统，只对防烟楼梯间加压送风〔前室不送风〕，加压送风机设于屋面〔具体位置详暖通平面图〕，楼梯间设置自垂式百叶风口，火灾发生时，由消控中心或就地开启加压送风机对整个楼梯间送风。

3〕.T6、T7、T8及T9的第二层前室或合用前室不具备自然排烟条件，设置加压送风系统，加压送风机设在二层屋面，在2层前室或合用前室设一个常闭型送风口,风口设置在顶棚，贴梁底安装。

火灾时由消控中心或就地开启加压送风机对整个楼梯间送风。

4〕.其余的楼梯间及前室或合用前室采用自然排烟，地下室楼梯间为封闭楼梯间，一层可开启窗面积均不小1.2平米，具体做法详建施。

5〕. 由于T1、T2、T3、T4、T13、T14、T15、T16加压送风系统形式及布置设置方式根本一样，T6、T7、T9加压送风系统形式及布置设置方式根本一样，故仅对T2、T6、T8各进展加压送风系统进展试算举例。

苏州森城建筑设计有限公司工程计算书通风空调专业建设单位：苏州函数集团有限责任公司工程名称：苏州美罗新区店室内装饰工程工程编号：2011-110子项名称：子项号码：计算人：日期：校对人：日期：审核人：日期：一、工程概况：1、本工程为美罗新区店配合装修工程，工程地点：江苏省苏州市。

装修范围为地下 1 层,地上 4 层，总建筑高度：23.75m ，总建筑面积约4.7万平方.本工程建筑耐火等级：一级，建筑类别为：多层公共建筑。

二、机械排烟计算1、依据1.1、《采暖通风与空气调节设计规范》 (GB50019-2003)1.2、《建筑设计防火规范》 (GB50016-2006)；1.3、《通风与空调工程施工质量验收规范》 (GB50243-2002)1.4、《全国民用建筑工程设计技术措施暖通空调动力》 2009版1.5、建筑设计平、剖面图。

2、计算内容美罗新区店配合装修工程防、排烟计算3、计算过程3.1、地下一层，排烟系统：FPY-B1-01各防烟分区排烟量：60*S Q =式中：Q:——排烟风量（m3/h ）S:——防烟分区面积（m2）排烟系统排烟量：120*max max S Q =式中：Q:——系统排烟风量（m3/h ）S:——最大防烟分区面积（m2）各防烟分区：FYFQ-B1-1，S1=266 m2； FYFQ-B1-2，S2=446m2；FYFQ-B1-3，S3=388m2； FYFQ-B1-4，S4=373m2；各防烟分区排烟量：Q1=15960cmh ； Q2=26760cmh ；Q3=23280cmh ； Q4=22380cmh ；系统排烟量：Q max =446*120=53520cmh ；系统补风量：Qb=0.5* Q max =26760cmh;本排烟系统选用离心式消防高温排烟风机箱（FPY-B1-01），60000cmh ，610Pa ，22kw 。

选用补风风机（BFJ-B1-01），36000cmh ，400Pa ，11kw ，满足规范设计要求。

商场防排烟系统计算书1~3层防排烟系统设计计算书该防排烟系统共分四个放烟分区，其中1号防烟分区和4号防烟分区相同，2号防烟分区和3号防烟分区相同。

排烟风机的排烟量=最大防烟分区的面积×120一、1号防烟分区和4号防烟分区设计计算1、排烟量计算这两个防烟分区的最大防烟分区面积都为400㎡实际排烟量=400×120=48000m3/h考虑1.2的漏风系数排烟风机的排烟量=48000×1.2=57600m3/h排烟竖井的风速应＜15m/s，设竖井风速为12m/s因此排烟竖井的净面积=48000/3600/12=1.11㎡每层设4个室内排烟口，排烟口的风速取3.5m/s，每个室内排烟口的面积=48000/12/3600/3.5=0.32㎡，选用800×400的室内排烟口。

2、排烟风机选型由于排烟系统不经常使用，所以对噪声要求不高，因此选用体重较轻的消防高温排烟专用风机。

查得风管的单位摩擦阻力为1.1pa/m，所以压力损失=1.1×17+（ 1.95+0.52+0.19+0.53×6+0.31+0.25+1.08×2）×0.5×1.2×12×12=758pa,选择NO.13号HTF-Ⅰ系列消防高温排烟专用风机，叶轮直径为1300mm，风量61652m3/h，机外静压为765pa，转速为960rpm,装机容量为18.5KW，A声级≤94dB,重量为520kg3、排烟风管选型设风管内风速为12m/s,风管面积=48000/3600/12=1.11㎡，选用1250×1000的排烟风管4、室外排风口的选择由于排烟量较大，室外设两个排烟口，取排烟口风速为5m/s，排烟口面积=48000/3600/5/2=1.33,选用1400×1000的室外排烟风口。

二、2号和3号排烟分区设计计算1、排烟量计算这两个防烟分区的最大防烟分区面积都为450㎡实际排烟量=450×120=54000m3/h考虑1.2的漏风系数排烟风机的排烟量=54000×1.2=57600m3/h排烟竖井的风速应＜15m/s，设竖井风速为12m/s因此排烟竖井的净面积=54000/3600/12=1.25㎡每层设4个室内排烟口，排烟口的风速为4m/s，每个室内排烟口的面积=54000/12/3600/4=0.31㎡，选用800×400的室内排烟口。
