井下电子压力计基础知识

第七章电子压力计试井技术电子压力计试井技术可分为地面直读测试技术和井下存储测试技术，地面直读测试技术是将电子压力计随同测试工具一起下入井中，再从井口下入电缆进行对接，电子压力计将测试期间感应到的井下压力、温度变化，通过电缆传到地面计算机系统，在计算机上显示、读出并及时解释、分析和处理。

井下存储测试技术是将电子压力计与存储记录仪、电池组成一体随同测试工具带入井下，（或用钢丝下入井中），存储记录仪就像一台微型计算机一样把电子压力计感应到的井下压力温度变化存储在随机存储器中，测试结束，从井中起出，将其与计算机相接，按照预定的控制程序将存储的压力、温度、信号进行回放。

地面直读测试工艺，是七十年代末期开始研制、发展起来的一项新技术，该装置采用先进的电子技术与计算机系统，直接服务于油气井测试。

目前地面直读技术已在世界上广泛地应用。

地面直读设备采用高精度电子压力计，具有测试资料准确可靠、省时快速的特点，还能进行井底流量测量，井底噪声测量，磁性定位，高压物性取样，多种功能测试。

地面直读测试技术措施，获得优质资料，减少浪费。

现将地面直读测试工艺原理作一简要介绍。

一、地面直读测试技术简介地面直读测试装置主要由四大部分组成(见图7一1）。

（1）井下工具部分。

（2）井口防喷装置。

（3）计算机资料录取与分析系统。

（4）动力卡车及各种地面辅助装置。

全套装置设备多，结构复杂，涉及气动、液压、机械传动、电子等方面，其核心部分是电子压力计及与其匹配的计算机组合系统。

其基本原理如下：计算机接口箱输出60mA交变电流通过7／32″单芯包装电缆输入压力计，压力计传感器采用应变电桥原理，将地层压力值转化为电阻、电压变化、再经接收转换电路的电压控制振荡器整频放大。

转换为电流频率值信号，经计算机计数板接收并使用校正参数处理后，折算为井底压力值输出，操作人员从计算机屏幕直接读到实时井底压力数据并可同时进行数据的录取追忆、解释、分析与处理。

二、电子压力计作用原理及技术性能（一）TPT应变电阻压力计作用原理及技术性能如图（7一2）所示，TPT 压力计传感器采用4个应变片固定在一个金属薄膜上，薄膜外部受压部分附橡胶保护膜。

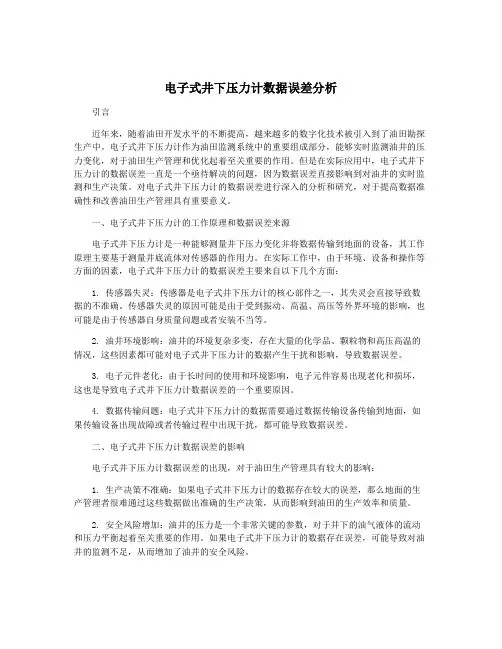

电子式井下压力计数据误差分析引言近年来，随着油田开发水平的不断提高，越来越多的数字化技术被引入到了油田勘探生产中。

电子式井下压力计作为油田监测系统中的重要组成部分，能够实时监测油井的压力变化，对于油田生产管理和优化起着至关重要的作用。

但是在实际应用中，电子式井下压力计的数据误差一直是一个亟待解决的问题，因为数据误差直接影响到对油井的实时监测和生产决策。

对电子式井下压力计的数据误差进行深入的分析和研究，对于提高数据准确性和改善油田生产管理具有重要意义。

一、电子式井下压力计的工作原理和数据误差来源电子式井下压力计是一种能够测量井下压力变化并将数据传输到地面的设备，其工作原理主要基于测量井底流体对传感器的作用力。

在实际工作中，由于环境、设备和操作等方面的因素，电子式井下压力计的数据误差主要来自以下几个方面：1. 传感器失灵：传感器是电子式井下压力计的核心部件之一，其失灵会直接导致数据的不准确。

传感器失灵的原因可能是由于受到振动、高温、高压等外界环境的影响，也可能是由于传感器自身质量问题或者安装不当等。

2. 油井环境影响：油井的环境复杂多变，存在大量的化学品、颗粒物和高压高温的情况，这些因素都可能对电子式井下压力计的数据产生干扰和影响，导致数据误差。

3. 电子元件老化：由于长时间的使用和环境影响，电子元件容易出现老化和损坏，这也是导致电子式井下压力计数据误差的一个重要原因。

4. 数据传输问题：电子式井下压力计的数据需要通过数据传输设备传输到地面，如果传输设备出现故障或者传输过程中出现干扰，都可能导致数据误差。

二、电子式井下压力计数据误差的影响电子式井下压力计数据误差的出现，对于油田生产管理具有较大的影响：1. 生产决策不准确：如果电子式井下压力计的数据存在较大的误差，那么地面的生产管理者很难通过这些数据做出准确的生产决策，从而影响到油田的生产效率和质量。

2. 安全风险增加：油井的压力是一个非常关键的参数，对于井下的油气液体的流动和压力平衡起着至关重要的作用。

井下高精度压力计原理今天来聊聊井下高精度压力计原理的那些事儿。

你知道吗？咱们日常生活里就有一些类似压力感知的现象。

就像用打气筒给自行车打气的时候，你能感受到随着打气的进行，气筒会越来越难压下去，这其实就是压力在增加。

那井下高精度压力计呢，和这有点类似，但是要精密得多。

如果把井下想象成一个大“池子”，这个“池子”里面装着各种液体、气体啥的，它们对周围的环境就有一定压力，就像在游泳池里，越深的地方你会感觉水对你的压力越大。

井下高精度压力计要做的，就是准确地“感受”到这种压力。

这里涉及到一个原理是应变原理，简单来说，压力变化会引起物体形状的微小改变。

就好比你用力捏一块橡皮，橡皮会变形。

在压力计内部有一些敏感元件，当受到井下压力时，就会像橡皮一样发生应变。

这时候，再利用一些技术，比如把这种应变转化为电信号。

我一开始理解这个过程的时候可头疼了，就在想这变形怎么就能变成电信号了呢？后来才知道，是通过一种叫做压阻效应的东西。

这就像有一种特殊的材料，你捏它一下，它不仅形状变了，电阻也跟着变了，通过监测电阻的变化就能知道压力的大小了。

实际应用这个原理，在石油开采行业可太有用了。

比如说在井下不同深度处监测压力，就能知道石油储量的多少啦，还能知道油藏动态，根据压力变化及时调整开采策略，避免一些危险情况。

有意思的是，咱们虽然了解大概原理，但实际上这其中还有好多细微之处得注意。

比如说井下的温度、湿度还有环境的腐蚀性等，都会影响压力计的准确性。

实际上就好像你在户外用温度计，如果风很大或者周围湿度很大，都可能影响你测量体温准不准。

那对于井下的压力计来说，研发人员就得想办法克服这些影响。

说到这里，你可能会问了，那怎么确保压力计在那么复杂环境下长期准确工作呢？这就涉及到好多高科技手段了，像特殊的密封、抗震和抗腐蚀材料之类的，这些又是另一大堆知识了。

我也是研究到现在，觉得自己才刚摸到点儿门道，还有很多东西等待探索。

像现在随着科技发展，井下压力计朝着耐高温、更高精度方向发展，这里面又有不少新原理和技术要去学习。

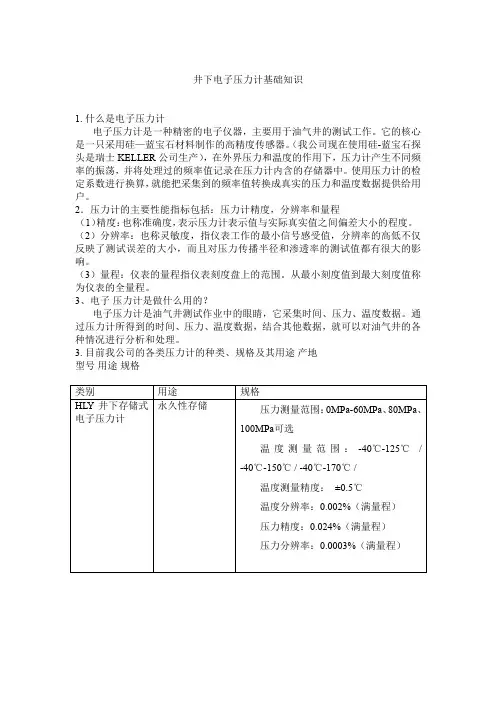

井下电子压力计基础知识1. 什么是电子压力计电子压力计是一种精密的电子仪器，主要用于油气井的测试工作。

它的核心是一只采用硅—蓝宝石材料制作的高精度传感器。

（我公司现在使用硅-蓝宝石探头是瑞士KELLER公司生产），在外界压力和温度的作用下，压力计产生不同频率的振荡，并将处理过的频率值记录在压力计内含的存储器中。

使用压力计的检定系数进行换算，就能把采集到的频率值转换成真实的压力和温度数据提供给用户。

2．压力计的主要性能指标包括：压力计精度，分辨率和量程（1）精度：也称准确度，表示压力计表示值与实际真实值之间偏差大小的程度。

（2）分辨率：也称灵敏度，指仪表工作的最小信号感受值，分辨率的高低不仅反映了测试误差的大小，而且对压力传播半径和渗透率的测试值都有很大的影响。

（3）量程：仪表的量程指仪表刻度盘上的范围。

从最小刻度值到最大刻度值称为仪表的全量程。

3、电子压力计是做什么用的？电子压力计是油气井测试作业中的眼睛，它采集时间、压力、温度数据。

通过压力计所得到的时间、压力、温度数据，结合其他数据，就可以对油气井的各种情况进行分析和处理。

3. 目前我公司的各类压力计的种类、规格及其用途产地型号用途规格类别用途规格HL Y井下存储式电子压力计永久性存储压力测量范围：0MPa-60MPa、80MPa、100MPa可选温度测量范围：-40℃-125℃/-40℃-150℃ / -40℃-170℃ /温度测量精度：±0.5℃温度分辨率：0.002%（满量程）压力精度：0.024%（满量程）压力分辨率：0.0003%（满量程）DDI井下存储式电子压力计永久性存储压力测量范围：0MPa-60MPa、80MPa、100MPa可选温度测量范围：-40℃-125℃/-40℃-155℃ / -40℃-177℃ /温度测量精度：±0.5℃温度分辨率：0.002%（满量程）压力精度：0.024%（满量程）压力分辨率：0.0003%（满量程）双通道井口监测压力表存储式压力精度：0.024%（满量程）压力分辨率：0.0003%（满量程）压力漂移：＜3psi /年压力范围：6000psi温度精度：0.15%（满量程）温度分辨率：0.002%（满量程）工作温度：(-40～80)℃电源要求（伏特）：3.6V DC数据点数：每个通道大于500,000组最小取样率：2秒传感器类型：硅蓝宝石4. 电子压力计在现场的几种作业方式钢丝作业电缆作业随生产管串下井5. 电子压力计的组成压力计的基本组成是：探头、电路板、连接器、外筒存储压力计系统组成：数量名称及规格1 电子压力计 (存储式） 1 操作软件 1 存储接口箱 1 系数软盘 1 串口电缆2 O圈(易损件包) 1 锂电池，150℃ 1 回放电池盒 1 压力计箱 1 电池量电器 1 压力计连接接头 2扳手直读电子压力计系统组成：数量名称及规格1 电子压力计 (直读式） 1 操作软件1 直读接口箱USB 九针窜口 1 系数软盘 1 串口电缆 1 直读电源 1 直读测试电缆 1压力计箱6. 标定压力计的作用及标定的基本概念压力计的压力和温度探头的感应曲线都是有一定规律非线性变化曲线，标定的作用就是通过更高级别的压力和温度感应器来校对压力、温度变化曲线，使其在误差范围内接近线性变化。

井下压力表带力规格
（原创版）
目录
1.井下压力表概述
2.井下压力表的带力规格
3.井下压力表的带力规格对使用的影响
4.井下压力表的带力规格选择建议
正文
井下压力表是一种用于测量井下流体压力的仪器，它能够帮助工作人员了解井下流体的压力情况，从而确保井下作业的安全。

井下压力表的带力规格是指它能够承受的压力范围。

井下压力表的带力规格通常根据其使用的环境和测量范围来确定。

例如，如果井下压力表用于测量高压流体，那么它的带力规格就需要相应地提高。

井下压力表的带力规格对使用有着重要的影响。

如果井下压力表的带力规格过低，那么在测量高压流体时，就可能会出现压力表破裂或者测量不准确的情况。

反之，如果井下压力表的带力规格过高，那么可能会导致压力表过于笨重，不便于携带和使用。

因此，选择井下压力表的带力规格时，需要根据实际的使用需求和环境来确定。

如果使用的是高压流体，那么需要选择带力规格较高的压力表；如果使用的是低压流体，那么可以选择带力规格较低的压力表。

第1页共1页。

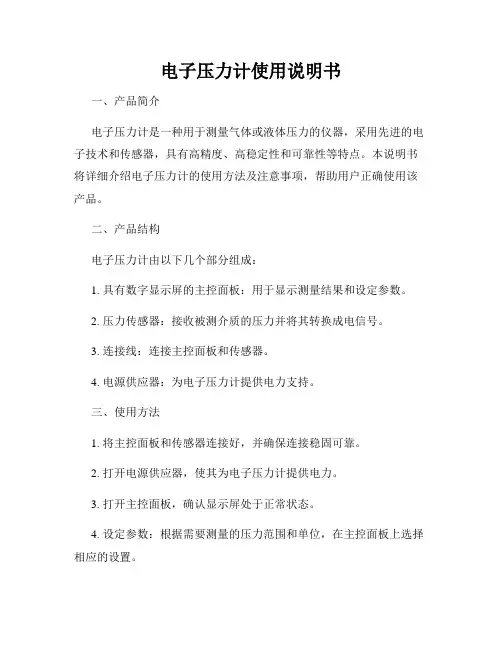

电子压力计使用说明书一、产品简介电子压力计是一种用于测量气体或液体压力的仪器，采用先进的电子技术和传感器，具有高精度、高稳定性和可靠性等特点。

本说明书将详细介绍电子压力计的使用方法及注意事项，帮助用户正确使用该产品。

二、产品结构电子压力计由以下几个部分组成：1. 具有数字显示屏的主控面板：用于显示测量结果和设定参数。

2. 压力传感器：接收被测介质的压力并将其转换成电信号。

3. 连接线：连接主控面板和传感器。

4. 电源供应器：为电子压力计提供电力支持。

三、使用方法1. 将主控面板和传感器连接好，并确保连接稳固可靠。

2. 打开电源供应器，使其为电子压力计提供电力。

3. 打开主控面板，确认显示屏处于正常状态。

4. 设定参数：根据需要测量的压力范围和单位，在主控面板上选择相应的设置。

5. 进行测量：将传感器连接到被测介质上，保证接触良好，并等待一段时间使测量结果稳定。

6. 读取测量结果：测量结果将在主控面板的数字显示屏上显示出来。

7. 关闭电子压力计：使用完毕后，先关闭主控面板，再关闭电源供应器。

四、注意事项1. 保持清洁：定期清洁传感器和主控面板，避免灰尘或杂物进入。

2. 避免强烈震动：使用过程中应避免剧烈震动，以免影响测量精度。

3. 防止过载：确保被测压力不超过电子压力计的额定范围，以免损坏传感器。

4. 避免潮湿环境：电子压力计不能长时间接触水或潮湿环境，以免影响正常使用。

5. 防止过热：避免将电子压力计放置在高温环境中，以免影响性能和安全性。

6. 使用适当压力密封件：在连接传感器和被测介质时，选择适当的压力密封件，确保连接紧密可靠。

五、维护保养1. 定期校准：电子压力计应定期进行校准，以确保测量结果的准确性。

2. 保持干燥：在不使用电子压力计时，应将其存放在干燥通风的地方，防止潮湿和腐蚀。

3. 避免尖锐撞击：在携带或移动电子压力计时，应避免与尖锐物体碰撞，以免损坏传感器或主控面板。

六、故障排除1. 如果主控面板无显示或显示不正常，检查电源供应器是否正常工作，检查连接是否稳固。
