焦炉煤气制甲醇工艺流程图(简图)

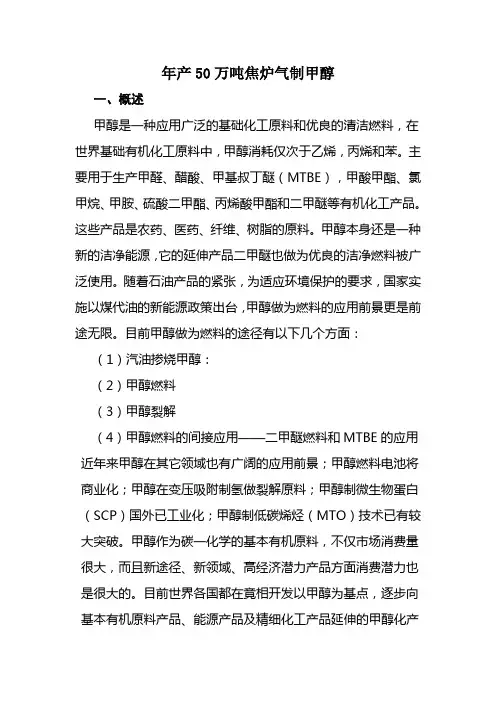

年产50万吨焦炉气制甲醇一、概述甲醇是一种应用广泛的基础化工原料和优良的清洁燃料，在世界基础有机化工原料中，甲醇消耗仅次于乙烯，丙烯和苯。

主要用于生产甲醛、醋酸、甲基叔丁醚（MTBE），甲酸甲酯、氯甲烷、甲胺、硫酸二甲酯、丙烯酸甲酯和二甲醚等有机化工产品。

这些产品是农药、医药、纤维、树脂的原料。

甲醇本身还是一种新的洁净能源，它的延伸产品二甲醚也做为优良的洁净燃料被广泛使用。

随着石油产品的紧张，为适应环境保护的要求，国家实施以煤代油的新能源政策出台，甲醇做为燃料的应用前景更是前途无限。

目前甲醇做为燃料的途径有以下几个方面：（1）汽油掺烧甲醇：（2）甲醇燃料（3）甲醇裂解（4）甲醇燃料的间接应用——二甲醚燃料和MTBE的应用近年来甲醇在其它领域也有广阔的应用前景；甲醇燃料电池将商业化；甲醇在变压吸附制氢做裂解原料；甲醇制微生物蛋白（SCP）国外已工业化；甲醇制低碳烯烃（MTO）技术已有较大突破。

甲醇作为碳一化学的基本有机原料，不仅市场消费量很大，而且新途径、新领域、高经济潜力产品方面消费潜力也是很大的。

目前世界各国都在竟相开发以甲醇为基点，逐步向基本有机原料产品、能源产品及精细化工产品延伸的甲醇化产业。

二、市场分析①国内外市场情况国际市场情况：国外市场的产量大于消费量，因受天然气来源，价格影响，2005年世界甲醇生产能力约为3982.2万吨/年，市场需求量将达3190.4万吨，也基本保持供需平衡。

据最新统计2007－2010年世界以伊朗、卡塔尔、阿曼、澳大利亚、埃及、尼日利亚、沙特等天然气丰富地区国家在建的17个项目，甲醇总规模将达到2978万吨/年（大多在2008年前投产）。

国内市场：据石化协会统计，2007年我国共有甲醇生产企业177家，产能合计1639.4万吨/年,而同期我国甲醇表观消费量为1104.6万吨,2007年全国甲醇实际产量为1076.4万吨 ,平均开工率为65.7%.目前我国新建、拟建甲醇项目34个（不包括二甲醚、甲醇制烯烃企业自身配套的甲醇装置），预计到“十一五”末期，我国甲醇产能将达到2600---3060万吨/年，而同期甲醇需求量的增长则存在不确定性。

三、泄漏应急处理
迅速撤离泄漏污染区人员至安全区，并进行隔离，严格 限制出入。切断火源。建议应急处理人员戴自给正压式呼吸 器，穿防毒服。不要直接接触泄漏物。尽可能切断泄漏源， 防止进入下水道、排洪沟等限制性空间。小量泄漏：用砂土 或其它不燃材料吸附或吸收。也可以用大量水冲洗，洗液稀 释后放入废水系统。大量泄漏：构筑围堤或挖坑收容；用泡 沫覆盖，降低蒸气灾害。用防爆泵转移至槽车或专用收集器 内。回收或运至废物处理场所处置。
四、防护措施
呼吸系统防护：可能接触其蒸气时，应该佩戴过滤式防 毒面罩(半面罩)。紧急事态抢救或撤离时，建议佩戴空气呼 吸器。
26
眼睛防护：戴化学安全防护眼镜。 身体防护：穿防静电工作服。 手防护：戴橡胶手套。 其它：工作现场禁止吸烟、进食和饮水。工作毕， 淋浴更衣。实行就业前和定期的体检。
五、灭火方法
24
二、运输注意事项
包装方法：小开口钢桶；安瓿瓶外普通木箱；螺 纹口玻璃瓶、铁盖压口玻璃瓶、塑料瓶或金属桶（罐） 外普通木箱。
运输注意事项：本品铁路运输时限使用钢制企业 自备罐车装运，装运前需报有关部门批准。运输时运 输车辆应配备相应品种和数量的消防器材及泄漏应急 处理设备。夏季最好早晚运输。运输时所用的槽（罐） 车应有接地链，槽内可设孔隔板以减少震荡产生静电。 严禁与氧化剂、酸类、碱金属、食用化学品等混装混 运。运输途中应防曝晒、雨淋，防高温。中途停留时 应远离火种、热源、高温区。装运该物品的车辆排气 管必须配备阻火装置，禁止使用易产生火花的机械设 备和工具装卸。公路运输时要按规定路线行驶，勿在 居民区和人口稠密区停留。铁路运输时要禁止溜放。25 严禁用木船、水泥船散装运输。

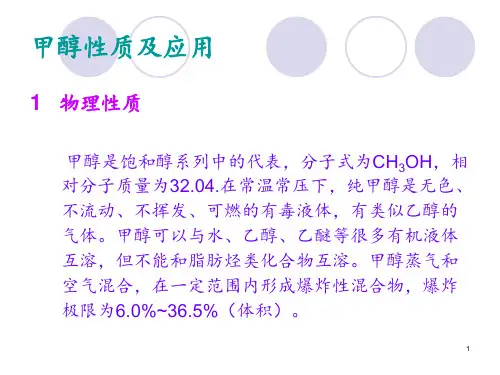

甲醇性质及应用
1 物理性质
甲醇是饱和醇系列中的代表，分子式为CH3OH，相 对分子质量为32.04.在常温常压下，纯甲醇是无色、 不流动、不挥发、可燃的有毒液体，有类似乙醇的 气体。甲醇可以与水、乙醇、乙醚等很多有机液体 互溶，但不能和脂肪烃类化合物互溶。甲醇蒸气和 空气混合，在一定范围内形成爆炸性混合物，爆炸 极限为6.0%~36.5%（体积）。

煤化工各工艺路线图汇总，值得收藏！煤化工是指以煤为原料，经化学加工使煤转化为气体、液体和固体燃料以及化学品的过程。

主要包括煤的气化、液化、干馏，以及焦油加工和电石乙炔化工等。

新型煤化工以生产洁净能源和可替代石油化工的产品为主，通常指煤制油、煤制甲醇、煤制二甲醚、煤制烯烃、煤制乙二醇、煤制天然气等等。

点击图片查看大图煤化工工艺路线图煤制甲醇已经是相对成熟的工艺路线，煤制甲醇工艺路线的主要差异是造气工序的不同。

目前，世界上采用煤为原料的造气技术有鲁奇（Lurgi）的固定床加压气化技术、德士古（Texaco）、道化学（DOWChemical）的水煤浆气化技术和西门子（GSP）、壳牌（Shell）的粉煤气化技术。

鲁奇的固定床加压气化技术工业化时间最长，但是由于该技术气化温度较低，生成气中甲烷含量大，不宜用作制甲醇用合成气。

德士古炉在我国已有多台使用经验，且90%以上的材料和部件可国产化，因此投资较省。

1、合成甲醇的化学反应方程式：(1)主反应：CO+2H2=CH3OH+102.5KJ/mol(2)副反应2CO+4H2=CH3OCH3+H2O+200.2 KJ/molCO+3H2=CH4+H2O+115.6 KJ/mol4CO+8H2=C4H9OH+3H2O+49.62 KJ/molCO2+H2=CO+H2O-42.9 KJ/mol2、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于煤炭气化所得到的水煤气CO含量较高，H2含量较低，因此水煤气须经脱硫、变换、脱碳调整气体组成，以达到甲醇合成气的要求。

3、CO变换反应CO+H2O(g)=CO2+H2 (放热反应)4、水煤气组分与甲醇合成气组分对比1、合成甲醇的化学反应方程式：CH4+H2O=CH3OH+H22、甲醇合成气要求氢碳比f=(H2-CO2)/(CO+CO2)≈2.05~2.10，由于天然气甲烷含量较高，因此要对天然气进行蒸汽转化，生成以H2、CO和CO2位主要成分的转化气。

焦炉煤气制甲醇工艺方案1.原料准备：焦炉煤气和一定比例的水蒸气是制备甲醇的原料。

焦炉煤气中含有一氧化碳、二氧化碳、氢气、氮气和少量烃类。

首先，对原料焦炉煤气进行预处理，除去其中的硫化物和一些杂质。

2.原料净化：焦炉煤气经过预处理后，进一步进行净化工艺。

通过冷却、除尘和脱硫等工序，去除颗粒物、酸性气体等污染物，以保证后续反应的顺利进行。

3.变换反应：焦炉煤气中的一氧化碳和二氧化碳需要经过变换反应，将其转化为甲醇。

该反应采用催化剂进行催化。

一氧化碳与水蒸气在一定温度和压力下通过催化剂反应生成甲醇。

在反应器内，采用适当的催化剂、反应温度和压力条件，可以提高甲醇的产率和选择性。

4.分离纯化：经过变换反应后，产生的反应混合物中含有甲醇、水、未反应的一氧化碳和二氧化碳等。

需要进行分离纯化工艺，将甲醇从混合物中提取出来。

常用的分离纯化方法包括蒸馏、吸附、结晶等。

5.回收利用：在分离纯化过程中，除了得到纯度较高的甲醇产品外，还会产生一些副产物和废弃物。

这些副产物和废弃物可以通过进一步处理和回收利用，以实现资源的综合利用和环境保护。

总的来说，焦炉煤气制甲醇工艺方案是将焦炉煤气中的一氧化碳和氢气转化为甲醇的过程。

通过预处理、净化、变换反应、分离纯化和废弃物处理等工序，实现了焦炉煤气的高效利用和甲醇产品的生产。

然而，在实际生产中，还需要根据具体情况进行工艺参数的调整和优化，以提高产量和甲醇的品质。

此外，还需要关注工艺过程中的能耗和环境污染问题，不断改进工艺方案，提高产能和资源利用效率，推动绿色发展。
