2017年秋九年级物理全册16.3测量电功率教学课件

220V
110V

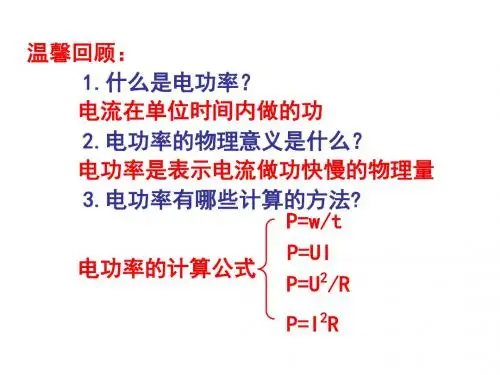

实验表明，不同电压下，同一个用电器的电 功率不一样大。
额定电压：用电器正常工作时的电压。U额 额定电流：用电器在额定电压下正常工作的电流。I额 额定功率：用电器在额定电压下工作时的功率。P额
普通照明灯
“40”表示此 灯的额定功率 为40W
“220”表示此灯的 额定电压是220V
小型稳压器
由P =
W t
变形，得
W = Pt
一个月内消耗的电能是
W = Pt = 0.15kW×90h = 13.5kW·h
例2 小明家有一只电熨斗，接入220V的电路中工作时，通过的电 流为4.5A，这只电熨斗的电功率多大？熨烫一件衣服需10min， 电流做了多少功？合多少kW·h?
已知：U=220V I=4.5A t=10min=600s 求：P、W 解：P = UI = 220V× 4.5A = 990W
R1=100Ω R2=10Ω
U=220V
电路中的电流 I U 220V =2A R 110Ω
电炉的电功率 P1=I2R1=（2A）2×100Ω=400W 电阻R2的电功率 P2= I2R2=（2A）2×10Ω=40W
课堂教学展示 课堂小结
本节课学习了电功率的测量方法、电功率公式的推导式，以及 额定功率和实际功率的联系与区别。电功率的测量方式有两种： 一是通过电流表和电压表测量，二是通过电能表和秒表测量。 在计算电功率相关的计算题时，注意分析题目条件，选择合适 的公式计算。
课后反馈总结 布置作业
1.从课后习题中选取； 2.完成练习册本课时的习题。
分析：在很多电学题中，要先想办法求出用电器的电阻，然后 利用有关条件解题，本题电灯发光时，电阻认为是不变的，因 此，可以由灯泡额定电压U额和额定功率P额，先根据对R=U额 2/P额求出灯泡的电阻，然后利用P实=U实2/R求出电灯的实际功率。

1.某同学在做“测定小灯泡功率”的实验中，他能正确 连接电路进行实验。实验时，当他闭合开关后，发现小灯 泡能发光，电压表的示数还不到额定电压，他试图通过调
节滑动变阻器的滑片使小灯泡正常发光，结果无论怎样调
节，电压表上的示数都无法达到小灯泡的额定电压值。发生 这种现象的原因可能是（ C ） A.电压表的量程太小 C.电源电压太低 B.滑动变阻器总的阻值太大 D.小灯泡灯丝断开
2.5V 0.3A
阻器，以免实际电压过大而 烧坏灯泡. 及时记录电压表和电流表的 示数，并填入实验表格。
测量要求
分别测量以下三种情况下的实际功率。 （1）使小灯泡在额定电压２.５Ｖ下正常发光。 （2）使小灯泡两端电压是额定电压的1.2倍（３Ｖ）， 并观察小灯泡亮度。 （3）使小灯泡两端电压低于额定电压，并观察小灯泡 的亮度。
U实=U额 , P实 = P额 U实>U额 , P实 > P额 U实<U额 , P实 < P额 不同电压下，小灯泡的实际功率 不同，实际 电压越大，小灯泡实际功率 越大 。 灯泡的亮度取决于 实际功率，实际 功率越大， 亮 小灯泡越 。
分析下列实验现象原因
现象1：小成连接的实验电路，闭合开 关，发现电压表的指针反偏 辨析： 电压表的“+”、“—”接线柱接反。 现象2：小黄连接的实验电路，闭合开 关，移 动滑片，灯泡亮度变化明显，但电流表的指针 摆动较小，很难读出电流值。 辨析：电流表选用的量程偏大。小灯泡 的 电流一般小于0.6A,所以用0~0.6A 的量程即可。
现象5：小琪的实验电路连接正确，但是实 验中无论怎样调节滑动变阻器，小灯泡都 不能正常发光（始终比较暗）。
• 原因：小灯泡比较暗，说明它两端的电压 比较小，而当滑动变阻器接入电路的电阻 为零时，小灯泡两端的电压就是电源的电 压，可见，问题只能是电源的电压太低。 因此，完成这个实验时，电源的电压一定 要比小灯泡的额定电压大20%以上。

感悟新知
知2－练
思路导引：电能表上的参数“220 V”说明电能表要 在220 V 的电路中使用；“20 A”表示电能表允许通过的 最大电流是20 A；根据公式P=IU 计算出电能表允许的 最大电功率。
感悟新知
用电能表测算电功率的解题模型
知2－练
课堂小结
测量电功率
电功率
间接测量 (伏安法)
电压×电流
以使调节效果明显。
感悟新知
3.
实验步骤：
实验开始时滑动变阻器的滑片 最大阻值处，以保护电路。
应处于
（1）按设计好的电路图连接实物图（图2）；
知1－讲
（2） 闭合开关，调节滑动变阻器，使小灯泡两端的电压
达到小灯泡的额定电压，即小灯泡正常发光，记下电
流表、电压表的示数。
（3） 调节滑动变阻器，使小灯泡两端的电压略低于或略
课时导入
活学巧用 在测量型实验中，当被测量由于某种原因不能直接
测量时，可以将该被测量转化为若干可直接测量的量加 以测量，然后再利用计算公式算出被测量，从而间接获 得测量结果，这种测量方法叫做间接测量法。
例如，在测量小灯泡的电功率时，可以测出小灯泡 两端的电压U和通过它的电流I，然后再利用公式P=IU算 出它的电功率；
感悟新知
特别提醒
知1－讲
1.电源电压应高于小灯泡的额定电压，例如，测额定电压为2.5
V的小灯泡的电功率时至少要选两节干电池串联作为电源。
2.小灯泡的额定电压应在电压表的量程范围内，小灯泡正常工
作时的电流应在电流表的量程范围内。
3.滑动变阻器允许通过的最大电流要大于小灯泡正常工作时的
电流，而滑动变阻器的最大电阻值应与小灯泡的电阻差不多，
第十六章 电流做功与电功率

第十六章 电流 做功与电功率 (diànliú)
2021/12/12
第一页，共二十二页。
第十六章 电流(diànliú)做功与电功率
第三节 测量 电功率 (cèliáng)
导学设计
常考归纳
2021/12/12
课堂小结 课堂反馈
第二页，共二十二页。
第三节 测量(cèliáng)电功率 导学设计
学点1 “伏安法”测量(cèliáng)小灯泡的电功率
典例1 在做“测量小灯泡电功率”的实验中，某班四位同学所 连接的电路如图16-3-10所示，其中连接正确的是（ ）B
2021/12/12
第十页，共二十二页。
第三节 测量 电功率 (cèliáng)
[名师(mínɡ shī)讲评]电压表要与灯泡并联，电流表要与灯泡串联，两表都要 注意使电流“正进负出”。实验中为了实现多次测量，要在电路中串联一 个滑动变阻器。
_Nn_t_×__3._6_×__10_6_(W__)_[其__中___n_表__示__铝__盘_的__实__际__转_数__；__N__表__示__电_路__每__消__耗__1_k_W__·h_____ _电__能__电_能__表__的__铝_盘__转__过__N__转__；_t_表__示__电__吹_风__的__工__作_时__间__，_。以 s 为单位]
2021/12/12
第十二页，共二十二页。
第三节 测量(cèliáng)电功率
[名师讲评]伏安法测小灯泡的电功率的实验原理是P=UI，通过测量小灯
泡两端(liǎnɡ duān)的电压和通过小灯泡的电流可以计算出小灯泡的电功率。 在不同电压下，小灯泡的电功率不同。
2021/12/12
第十三页，共二十二页。
