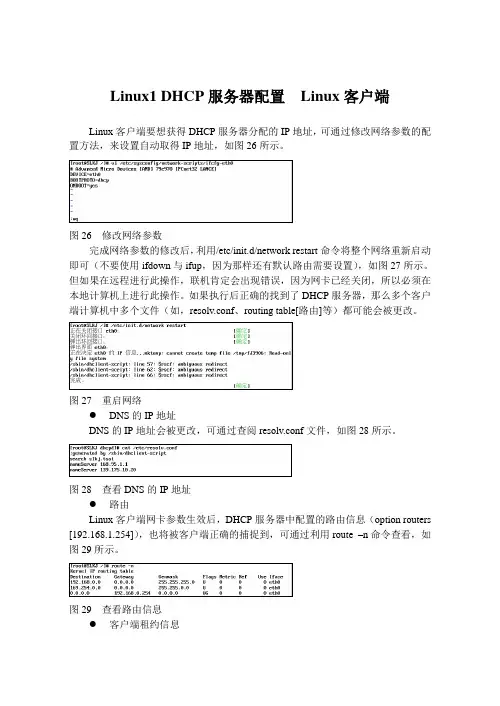

Linux1 DHCP服务器配置Linux客户端
Linux客户端要想获得DHCP服务器分配的IP地址，可通过修改网络参数的配置方法，来设置自动取得IP地址，如图26所示。

图26 修改网络参数
完成网络参数的修改后，利用/etc/init.d/network restart命令将整个网络重新启动即可（不要使用ifdown与ifup，因为那样还有默认路由需要设置），如图27所示。

但如果在远程进行此操作，联机肯定会出现错误，因为网卡已经关闭，所以必须在本地计算机上进行此操作。

如果执行后正确的找到了DHCP服务器，那么多个客户端计算机中多个文件（如，resolv.conf、routing table[路由]等）都可能会被更改。

图27 重启网络
●DNS的IP地址
DNS的IP地址会被更改，可通过查阅resolv.conf文件，如图28所示。

图28 查看DNS的IP地址
●路由
Linux客户端网卡参数生效后，DHCP服务器中配置的路由信息（option routers [192.168.1.254]），也将被客户端正确的捕捉到，可通过利用route –n命令查看，如图29所示。

图29 查看路由信息
●客户端租约信息
另外，还可通过cat /var/lib/dhcp/dhclient-eth0.leases命令，查看到客户端租约中所记载的变化信，如图30所示。

图30 查看客户端租约信息。
