液压平衡阀阀芯

FD 型平衡阀工作原理FD 型平衡阀亦称单向截止型平衡调速阀，是力士乐(REXROTH)公司生产的液压元件，在冶金矿山等很多负载变化的领域应用都比较广泛，但是好像没有相关详细的介绍，本文可参考。

其内部结构如下图1所示：FD 型平衡阀主要由阀体1、主阀芯2、先导阀芯3、控制活塞4、活塞组件5、阻尼组件6的阀套11等组成。

该阀正确连接方法是：油口A 接压力源，油口B 接负载，X 油口接控制油。

当液流从A 至B 时为自由流动，此时主阀芯2被打开。

如果A 、B 油口间的压差小于负载压力（例如系统失压或换向阀至油口A 间的连接软管爆裂时），则主阀芯在油口B 中的负载压力和弹簧组件8中的弹簧力作用下直接关闭，截止时无内泄漏，这样可使运行中的负载安全定位，不致于突然坠落，此谓该阀的单向截止功能。

当液流从B 至A 时为反向流动，原始状态主锥阀关闭。

要使主锥1阀打开，实现液流B 至A 的真正反向流动，油口X 中必须有足够的先导控制压力。

阀的自身结构特性已确定：仅在X 口中建立起控制压力，即201的负载压力时，主锥阀上的先导阀便被打开，也就是说球形阀芯10被控制活塞4从锥阀座上顶起；与此同时，先导阀芯3沿轴向右移。

这样，便出现以下两种情况：其一，弹簧组件8中的压力油通过先导阀芯3中的小孔，流经球形阀芯10与主锥阀间敞开的缝隙，从油口A 卸人油箱，实现容腔的卸载；其二，容腔与油口B 的负载压力腔断开，主锥阀完全处于卸载状态；此时，控制活塞4的位置刚好使其右端面紧顶住主阀芯，左端面紧靠着活塞组件5的凹面。

所以，为打开B 到A 通道而在X 油口中所需的控制压力则完全由控制弹簧9的弹簧力所决定。

FD 平衡阀能够克服负载变化影响，而保证机构运行速度基本不变。

现结合图2予以说明。

这是一个典型的变负载控制，摆角从0—90度表示机构运行全过程，相对于支点O的负载力矩由小到大变化。

在0度位置机构起动的瞬间，液压缸工作腔(即无杆腔)的工作压力为最高，而设置在有杆腔回路中的FD型平衡阀，因其X油口中的控制压力取自于另一侧，所以主锥阀被打开，液压缸按排出的流量Q2运随着摆角的不断增大，机构便存在超速下倾趋势，致使有杆腔的负载压力升高，而无杆腔的工作压力(即控制压力)降低，于是主锥阀便左移，其控制棱边遮住阀套11上的部分小孔，使欲增加的Q2减小而趋于原值，从而确保机构运行速度不变。

液压起重机中的平衡阀及故障分析液压平衡阀动画原理为了防止油缸、马达等液压执行元件在受重力或特定外力作用时产生滑动，常常在该执行元件上安装一种依靠自身背压限制这种运动的阀，这种阀就是我们所说的平衡阀。

平衡阀是吊车的变幅油缸、伸缩油缸及卷扬马达上必备的重要安全装置。

平衡阀的作用，一是为了能使油缸在受特定方向上外力作用时产生背压并阻止这个方向上的运动；二是为了防止油缸活塞超速下降并有效地控制下降速度。

由此看来，在活塞下降过程中油压受节流阻尼是必要的，这种“刹车”性质的能量损耗是有益的，但是在活塞顶升过程中这个单向阀被异化成顺序阀的强阻尼作用，必然会造成工作油压力的衰减，形成液压油的高温和动力消耗。

为了克服这个不足所以在该阀上又同向地并联了一个单向阀，这样在油缸顶升中液油就可以通过这个单向阀轻松地跨越这个阻尼作用了。

这就是在许多吊车液压图上我们看到其在平衡阀一旁再并联一个单向阀的原因。

从图纸上看这样两个单向阀并联似乎很是没有必要，但是如果真的没有了这个并联的单向阀，吊车的工作是仍然可以进行，但是对于提高吊车效率、增加动作速度以及防止液压油高温是很有必要的。

平衡阀就其结构和工作原理不同又可分为若干种。

目前在吊车上运用最广、经常能见到的平衡阀一般有单向节流式的和单向顺序式的两种。

2两种平衡阀的结构与工作原理分析 2.1单向节流形式的平衡阀单向节流形式的平衡阀是指该阀在形式上是由单向阀和节流阀组成，但它又不同于普通单向节流阀。

普通单向节流阀的三角节流槽贯穿阀芯上的密封环线，切断了密封环线,所以它没有完全关闭油流的结构，而且阀芯的弹簧很软，液流正向流动时可轻松打开单向阀而通过，但在反向来油时，单向阀回到关闭位置，油液只能慢慢通过阀芯上的节流槽，使其在反方向上受节流而降低运动速度。

可见它在正反两个方向上都能不同程度地使油通过；单向节流形式的平衡阀与之是不相同的：首先这个节流阀的节流槽开设位置不同，这里的节流槽并未穿过阀芯的密封环线，所以它有完整的密封环，可以在一定情况下完全地切断流油。

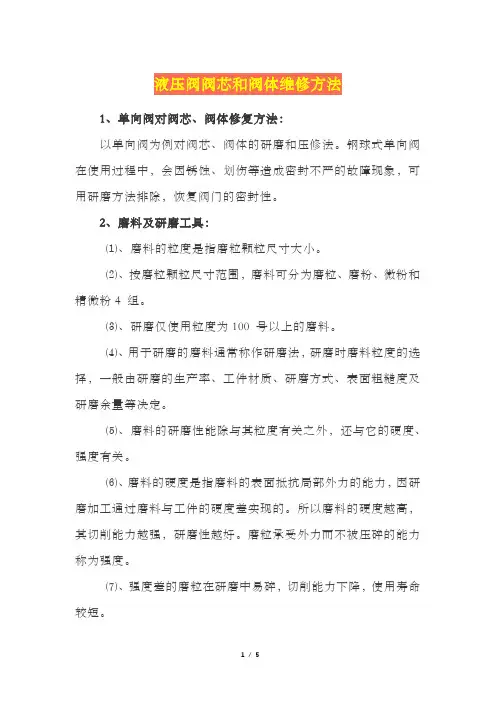

液压阀阀芯和阀体维修方法1、单向阀对阀芯、阀体修复方法：以单向阀为例对阀芯、阀体的研磨和压修法。

钢球式单向阀在使用过程中，会因锈蚀、划伤等造成密封不严的故障现象，可用研磨方法排除，恢复阀门的密封性。

2、磨料及研磨工具：⑴、磨料的粒度是指磨粒颗粒尺寸大小。

⑵、按磨粒颗粒尺寸范围，磨料可分为磨粒、磨粉、微粉和精微粉4 组。

⑶、研磨仅使用粒度为100 号以上的磨料。

⑷、用于研磨的磨料通常称作研磨法，研磨时磨料粒度的选择，一般由研磨的生产率、工件材质、研磨方式、表面粗糙度及研磨余量等决定。

⑸、磨料的研磨性能除与其粒度有关之外，还与它的硬度、强度有关。

⑹、磨料的硬度是指磨料的表面抵抗局部外力的能力，因研磨加工通过磨料与工件的硬度差实现的。

所以磨料的硬度越高，其切削能力越强，研磨性越好。

磨粒承受外力而不被压碎的能力称为强度。

⑺、强度差的磨粒在研磨中易碎，切削能力下降，使用寿命较短。

⑻、若以金刚石的研磨能力为1，则其他研磨的研磨能力如下：①、碳化硼0.5；②、绿色碳化硅0.28；③、黑色碳化硅0.25；④、白剐玉0.12；⑤、棕刚玉0.10。

⑼、取1 个与单向阀钢球直径相同的钢球，焊在金属棒上作为研磨阀座的工具（见图1）。

3、研磨及压制阀口的方法：⑴、在研磨阀座的工具钢球上涂上磨料，放入阀体内研磨阀座（见图2），直到排除损伤为止。

⑵、钢球上的轻微损伤，可用鹿皮布涂上磨料，以研磨排除。

⑶、如损伤严重则需更换新钢球。

单向阀座上有严重锈蚀、划伤时，如果只采用研磨方法，不但修复效率很低，而且还往往由于研磨后阀口工作面太宽，不容易保证单向阀的密封性。

为此，目前多采用压制阀口的方法，即将阀座阀口处压制成1 圈很窄的圆弧面，使之与钢球紧密接触，以保持密封性。

⑷、对于一般在工作中受撞击力不大或工作不太频繁的阀，可采用压制单阀口的方法（见图2a）。

⑸、对于一般在工作中受撞击力较大或工作比较频繁的阀，例如液压锁内的干球式单向阀，可以采用压制双阀口的方法（见图2b）。

液压是机械行业、机电行业的一个名词。

液压可以用动力传动方式，成为液压传动。

今天为大家精心准备了液压起重机中的平衡阀及故障分析3篇，希望对大家有所帮助！液压起重机中的平衡阀及故障分析1篇浙江省特种设备科学研究院浙江省杭州市 310020摘要：随着经济的高速发展，国家基础建设的规模越来越大，需要吊运物品的质量、体积和起升高度都越来越大。

在起重机的市场保有量逐年上升的同时，客户对机器的操控性要求越来越高。

重物的平稳提升与下放是起重机操控性的一个非常关键的指标，所以通过掌握液压平衡阀的平衡原理来提升产品的品质是非常重要的。

关键词：汽车起重机；平衡阀；故障；解决方案1提升平衡阀的液压原理分析当马达做上升动作时，压力油从A口进入，经过独立的进油单向阀后进入B 口。

马达做下降动作：先导口压力p启=0时，平衡阀锥阀密封关闭。

先导口压力p启≠0时，平衡阀主阀芯产生位移。

F：弹簧力；f：缝隙缓冲阻力。

令主阀芯的位移y，当0<y<x时，锥阀密封被打开，滑阀密封未打开。

阀芯右移，推动缝隙缓冲阻尼装置右移，容腔被压缩，油液经小孔流入A口，此时的缝隙缓冲阻尼装置不起作用。

此时由于滑阀未打开，阻尼M1、M3、锥阀液阻很大将流量限制得很小，不需要缝隙缓冲阻尼装置，缝隙缓冲阻力f很小。

当y>x时，滑阀密封被打开。

此时压力油从B口经滑阀、锥阀进入A口。

当滑阀被打开，流量瞬间变大，同时缝隙缓冲阻尼装置上的小孔随即进入到配合间隙中，缝隙缓冲阻尼装置开启起缓冲作用。

阀芯右移，推动缝隙缓冲阻尼装置右移，容腔被压缩，油液经小孔、配合缝隙流入A口，此时的缝隙缓冲阻尼装置起作用，缝隙缓冲阻力f很大。

卸掉先导压力p启时，主阀芯在弹簧力的作用下向做移动，单向阀DLS被打开，A口液压油进入缝隙缓冲阻尼的容腔中。

马达下降口供油，油液经阻尼N1、N3、单向阀到达A口，N1与N3组成一个液压半桥。

(3)在载荷G的波动值相同的情况下，A波动越大→加减速越明显→p下、p 启、F弹波动越明显→A波动越大。

液压双向平衡阀的作用和工作原理1. 引言大家好！今天我们聊聊一个听起来有点高深，但其实很有意思的东西——液压双向平衡阀。

哎，别急，听起来复杂其实就是个小玩意儿，能在我们的生活中发挥大作用！想象一下，如果你在看一场激烈的篮球赛，双方势均力敌，比分紧咬，这个时候谁能取得胜利呢？没错，就是那种能够有效控制场面局势的关键因素。

而液压双向平衡阀，就是这种“平衡者”，让液压系统保持稳定，确保一切顺利运转。

2. 液压双向平衡阀的作用2.1 保护设备首先，咱们先说说液压双向平衡阀的主要作用。

说白了，它就像是设备的“保护神”。

在液压系统中，当流体流动不均匀时，压力会一时高涨，一时又低落，就像情绪起伏不定的孩子，让人捉摸不透。

这时候，双向平衡阀就会立刻出场，自动调节流量和压力，确保设备不会因为压力过大而“暴跳如雷”。

简直是“天降福音”！2.2 保持稳定再者，这个小家伙还负责保持系统的稳定性。

你想想，要是一个液压系统忽高忽低，就像坐过山车一样，设备怎么可能正常工作呢？双向平衡阀在这里就起到了“稳压器”的作用，确保流体的流动畅通无阻，让机器像个听话的乖宝宝一样，稳稳地运行。

3. 工作原理3.1 内部结构那么，这个液压双向平衡阀到底是怎么工作的呢？首先，它的内部结构就像一座精密的时钟，每个齿轮和零件都得恰到好处。

它的核心部分是一个阀芯，能根据流体的压力变化自动调节。

流体通过阀门的时候，阀芯会根据流体的压力自动上下移动，进而改变流量。

3.2 反馈机制不仅如此，它还有个“反馈机制”。

这就像是我们生活中的朋友，有时候会给你一些“忠告”。

阀芯在感知到压力变化后，会迅速做出反应，确保流体的流动不会过快或过慢。

你看，这个小东西真是个“聪明才子”，总能保持系统的良好运转。

4. 实际应用4.1 工业设备在实际应用中，液压双向平衡阀广泛应用于各类工业设备，比如挖掘机、压铸机等。

想象一下，当挖掘机在工地上疯狂“挖土”的时候，如果没有这个阀门的控制，土壤的流动会像流水一样失控，那可真是麻烦大了。

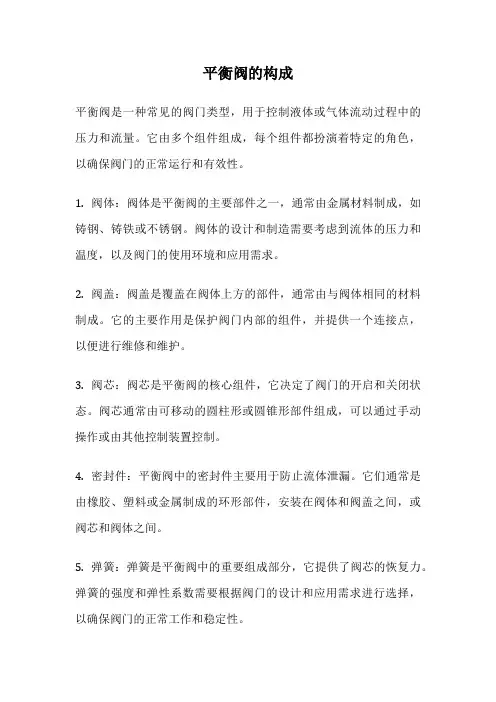

平衡阀的构成平衡阀是一种常见的阀门类型，用于控制液体或气体流动过程中的压力和流量。

它由多个组件组成，每个组件都扮演着特定的角色，以确保阀门的正常运行和有效性。

1. 阀体：阀体是平衡阀的主要部件之一，通常由金属材料制成，如铸钢、铸铁或不锈钢。

阀体的设计和制造需要考虑到流体的压力和温度，以及阀门的使用环境和应用需求。

2. 阀盖：阀盖是覆盖在阀体上方的部件，通常由与阀体相同的材料制成。

它的主要作用是保护阀门内部的组件，并提供一个连接点，以便进行维修和维护。

3. 阀芯：阀芯是平衡阀的核心组件，它决定了阀门的开启和关闭状态。

阀芯通常由可移动的圆柱形或圆锥形部件组成，可以通过手动操作或由其他控制装置控制。

4. 密封件：平衡阀中的密封件主要用于防止流体泄漏。

它们通常是由橡胶、塑料或金属制成的环形部件，安装在阀体和阀盖之间，或阀芯和阀体之间。

5. 弹簧：弹簧是平衡阀中的重要组成部分，它提供了阀芯的恢复力。

弹簧的强度和弹性系数需要根据阀门的设计和应用需求进行选择，以确保阀门的正常工作和稳定性。

6. 导向件：导向件用于引导阀芯的运动轨迹，并确保它能够准确地对接和密封。

导向件通常是由金属制成的环形部件，安装在阀体内部的特定位置。

7. 控制装置：控制装置可以是手动操作的手柄或自动化的电磁阀等。

它们用于控制阀门的开启和关闭，以及调节流体的压力和流量。

以上是平衡阀的主要构成部分，每个组件都发挥着关键的作用，以确保阀门的正常运行和有效性。

这些组件的设计和制造需要考虑到流体的特性和操作环境，以及阀门的使用需求。

平衡阀的优点包括稳定的流量控制、准确的调节性能和可靠的密封性能，使其在各个领域和行业中得到广泛应用。

液压换向阀阀芯卡紧故障分析目前，液压系统中广泛使用的各种液压换向阀中，均存在着阀芯卡紧现象。

其中有液压卡紧，也有机械卡紧。

为解决液压卡紧，国内外都在设计中采用阀芯外工作表面加工若干个平衡槽的办法，其效果很好。

对于机械卡紧也都制定了一些相应的技术规范来限制其配合间隙和偏心量等主要影响因素。

但尽管这样，卡紧现象仍时有发生，下面就卡紧产生的原因和解决办法作详细讨论。

1 产生卡紧的原因1.1 液压卡紧来自滑阀副几何形状误差和同轴度误差所引起的径向不平衡压力，即液体在高压下通过偏心环状锥形间隙，并且沿液体流动方向缝隙是逐渐扩大的，这时就会产生通常所说的液压卡紧现象。

1) 阀芯因加工误差而带有倒锥(锥体大端朝向高压腔)，在阀芯与阀孔中心线平行且不重合时，阀芯受到径向不平衡力的作用。

使阀芯和阀孔的偏心矩越来越大，直到两者表面接触而发生卡紧现象。

此时，径向不平衡力达到最大值。

2) 阀芯无几何形状误差，但是由于装配误差使阀芯在阀孔中歪斜放置，或者颗粒状污染物凝聚楔入阀孔与阀芯的间隙，使阀芯在孔中偏斜放置，产生很大的径向不平衡力及转矩。

3) 在加工或工序间转移过程中，将阀芯碰伤，有局部凸起及残留毛刺。

这时凸起部分背后的液压流将造成较大的压降，产生一个使凸起部分压向阀孔的力矩。

这也是液压卡紧的一种成因。

4) 设计时为防止径向不平衡力的产生，杜绝液压卡紧，在阀芯上开若干个环形槽，以均衡阀芯受到的径向压力，一般称为平衡槽。

但在加工中有时环形槽与阀芯不同心；或由于淬火变形，造成磨削后环形槽深浅不一，这样亦会产生径向不平衡力导致液压卡紧。

1.2 机械卡紧换向阀在使用中除发生液压卡紧外，有时还会发生机械卡紧，机械卡紧一般有下列原因。

1) 液压油中的污染物(如砂粒、铁屑、漆皮)楔入阀芯与阀孔间隙使之卡紧。

2) 阀芯与阀孔配合间隙过小造成卡紧。

3) 对于手动换向阀，由于其结构上的原因，阀芯、阀孔都较长，因而存在着直线度误差。

又由于残余应力的存在，有时会使阀芯在使用中产生弯曲，严重时阀芯与阀孔间会产生较大的接触压力，阀芯运动时产生摩擦，造成阀芯运动阻滞，产生机械卡紧。

平衡阀的作用和工作原理
平衡阀是一种流体调节装置，广泛应用于供水系统、空调系统、暖通系统等领域。

平衡阀的作用主要是在系统中实现流体的动态平衡，确保系统各个支路中流体的流量分配均匀，避免出现某些支路流量过大或过小的情况，从而提高系统的工作效率，减少能耗。

平衡阀的工作原理
1.阀芯调节: 平衡阀通过调节阀芯的开度来控制流体的流量。

阀芯的开
度与阀座之间的间隙大小决定了流体通过阀体的通道的面积，从而影响流量大小。

2.差压调节: 平衡阀通过感应流体通过阀体时的压力差，根据压力差的
大小来调节阀芯的开度，从而实现流量的动态平衡。

3.流体力学原理: 平衡阀利用流体力学原理，通过改变流道的形状或流
动的方向，调节流体的速度和压力，以达到流量的平衡分配。

平衡阀的主要作用
1.确保系统运行稳定: 平衡阀能够保证系统内各个支路的流量均衡，避
免产生过载或低负荷的情况，确保系统的运行稳定。

2.节能减排: 通过平衡阀调节系统流量，可以避免一些供水管路中流量
过大造成的能量浪费，降低系统的运行成本，实现节能减排的目的。

3.延长设备寿命: 平衡阀可以减少系统中的冲击、振动，保护设备不受
过载工作的影响，延长设备的使用寿命。

4.提高系统的控制精度: 平衡阀的调节范围较宽，可以更准确地控制系
统的流量和温度，提高系统的控制精度。

综上所述，平衡阀在供水系统、空调系统等领域具有重要的作用，通过调节流量，保持系统的平衡运行，节约能源，延长设备寿命，提高系统控制精度。

它的工作原理主要是通过阀芯调节、差压调节和流体力学原理来实现流量的平衡分配。

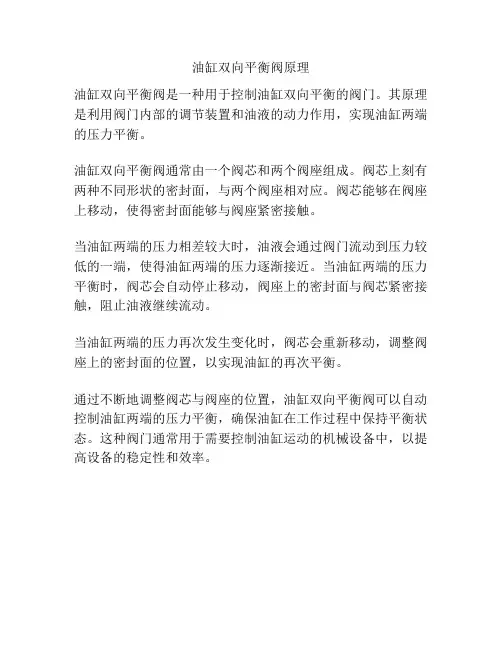

油缸双向平衡阀原理
油缸双向平衡阀是一种用于控制油缸双向平衡的阀门。

其原理是利用阀门内部的调节装置和油液的动力作用，实现油缸两端的压力平衡。

油缸双向平衡阀通常由一个阀芯和两个阀座组成。

阀芯上刻有两种不同形状的密封面，与两个阀座相对应。

阀芯能够在阀座上移动，使得密封面能够与阀座紧密接触。

当油缸两端的压力相差较大时，油液会通过阀门流动到压力较低的一端，使得油缸两端的压力逐渐接近。

当油缸两端的压力平衡时，阀芯会自动停止移动，阀座上的密封面与阀芯紧密接触，阻止油液继续流动。

当油缸两端的压力再次发生变化时，阀芯会重新移动，调整阀座上的密封面的位置，以实现油缸的再次平衡。

通过不断地调整阀芯与阀座的位置，油缸双向平衡阀可以自动控制油缸两端的压力平衡，确保油缸在工作过程中保持平衡状态。

这种阀门通常用于需要控制油缸运动的机械设备中，以提高设备的稳定性和效率。

sun平衡阀工作原理
Sun平衡阀是一种用于流量控制的阀门，可以平衡来自不同方向的液压力，并根据需要将液体流量保持在稳定状态。

该阀由阀芯、阀座和调节弹簧构成，其工作原理如下：
当液体从活塞头部流入阀芯时，流体压力将推动阀芯进入阀座，使之与阀室相连。

此时液体将通过调节弹簧和阀芯之间的通道进入特定的出口，以达到流量控制的目的。

当液体从活塞底部流入阀芯时，流体压力将使阀芯向上移动，与活塞顶部相连。

此时液体将通过调节弹簧和阀芯之间的通道进入特定的入口并流出。

阀芯的位置由调节弹簧决定，其弹性可以调整，以改变阀的油流量。

总的来说，Sun平衡阀通过调整阀芯位置，并通过调节弹簧调整油流量，以实现稳定的平衡流量控制。

除了用于调节液体流量外，该阀还用于额外的安全控制，如过载保护。

Sun平衡阀工作原理简单易懂，并且使用和维护相对容易。

如果正确地安装和使用，这些阀可以实现精确的流量控制和额外的安全保护。

因此，Sun平衡阀在液压系统中被广泛应用。

平衡阀的工作原理一、引言平衡阀是一种常用的调节阀，它在流体管道中起到平衡压力的作用。

本文将详细介绍平衡阀的工作原理，包括其结构组成、工作过程和调节原理。

二、结构组成平衡阀主要由阀体、阀盖、阀芯、弹簧和调节螺母等组成。

阀体是平衡阀的主要部件，通常采用铸铁或者不锈钢材料制成。

阀盖用于固定阀芯和弹簧。

阀芯是平衡阀的关键部件，通过上下挪移来调节流体的通量。

弹簧用于提供阀芯的恢复力，保证阀芯的稳定性。

调节螺母用于调节弹簧的紧固程度，从而改变阀芯的工作压力。

三、工作过程平衡阀的工作过程可以分为开启和关闭两个阶段。

1. 开启阶段：当流体管道中的压力低于设定值时，阀芯会被弹簧压紧，使阀门关闭，阻挠流体通过。

此时，平衡阀处于关闭状态。

2. 关闭阶段：当流体管道中的压力高于设定值时，阀芯受到流体的作用力，开始向上挪移。

同时，弹簧的压力逐渐减小。

当阀芯上移一定距离后，流体开始通过阀门，形成一定的通量。

此时，平衡阀处于开启状态。

四、调节原理平衡阀的调节原理是通过改变阀芯的位置来控制流体通量，从而实现对压力的平衡调节。

1. 压力平衡：当流体管道中的压力高于设定值时，阀芯会向上挪移，增大通道的开启程度，从而降低流体的通量。

当流体管道中的压力低于设定值时，阀芯会被弹簧压紧，减小通道的开启程度，增加流体的通量。

通过这种方式，平衡阀可以实现对压力的平衡调节。

2. 流体稳定性：平衡阀的阀芯通过弹簧的作用力保持稳定的位置。

当流体压力发生变化时，阀芯会根据压力的变化自动调节其位置，使流体通量保持相对稳定。

3. 调节范围：平衡阀的调节范围取决于弹簧的刚度和阀芯的设计。

通过调节螺母的紧固程度，可以改变弹簧的压力，从而改变阀芯的工作压力范围。

五、应用领域平衡阀广泛应用于各种工业领域，特殊是在液压系统和热力系统中具有重要作用。

例如，在液压系统中，平衡阀可以用于调节液压油的流量和压力，保证液压系统的稳定运行。

在热力系统中，平衡阀可以用于调节供水和回水之间的压力差，实现供热系统的平衡。

液压阀的阀芯主要有滑阀和锥阀两种。

具有圆柱状轴肩的阀芯，沿轴向移动以接通或断开油路的圆柱滑阀通常指滑阀。

通过阀口开度的变化，其流量也随之变化，使流量得到调节。

通过改变锥阀阀芯与阀座之间的缝隙，以接通或断开油路的阀，称为锥阀。

锥阀能完全切断油路，对油液中杂质污染的敏感性小，结构简单，制造容易。

所以锥阀与滑阀一样为液压阀的主要结构之一。

因为两种结构不同，因此加工的方法既有相同点，也有不同点。

一般都是由专业生产厂家制造。

由于阀芯在阀体内需要运动，因此间隙的大小即要保证良好的密封性，又要保证较小的运动阻力。

在实际生产中，一般采用配合副的零件互相研配的方法来保证较小的配合间隙。

但是在成批和大量生产时，需要阀芯可以互换，这时配合间隙将适当放大一些，这就可能引起泄漏量的出现。

对于成批和大量生产的阀芯与阀体的公差及配合间隙推荐用如下所示：液压阀体与阀芯的公差与配合mm名义直径阀体公差阀芯公差最小间隙最大间隙6 +0.006 -0 +0 -0.004 0.0025 0.012512 +0.0075 -0 +0 -0.005 0.0050 0.017520 +0.010 -0 +0 -0.006 0.0075 0.023325 +0.0125 -0 +0 -0.0075 0.0125 0.032550 +0.015 -0 +0 -0.010 0.020 0.04575 +0.020 -0 +0 -0.0125 0.025 0.0575100 +0.020 -0 +0 -0.0125 0.032 0.0645125 +0.025 -0 +0 -0.015 0.043 0.083200 +0.030 -0 +0 -0.020 0.050 0.100对于往复或旋转运动的阀体与阀芯配合，建议取最小间隙。

最大间隙值等于最小间隙值加上两个零件的公差之和。

最小间隙值可以加在孔的名义尺寸上，也可以由阀芯的名义尺寸减去。

具体的阀芯加工需要根据产品的数量以及各个工厂的规模来决定，具体要求可以参考零件工艺手册等专业书籍。

fd平衡阀的工作原理
FD平衡阀是一种用于调节液压系统流量和压力的阀门，其工
作原理如下：
1. 当液压泵运行时，高压液体进入平衡阀的入口，通过调节阀芯的位置来控制液体的流量和压力。

2. 平衡阀内部有一个阀芯，阀芯上有一个封面，在封面上面有一个调节孔。

当封面与阀座上的孔对齐时，液体可以通过孔流过。

3. 当液体进入平衡阀后，会对阀芯和封面施加一个向下的压力，这个压力称为控制压力。

当控制压力大于系统设定的压力时，封面与阀座孔之间的间隙会增大，液体流过的面积增大，从而降低系统的流量和压力。

4. 当控制压力小于系统设定的压力时，封面与阀座孔之间的间隙会减小，液体流过的面积减小，从而增加系统的流量和压力。

5. 平衡阀的阀芯位置可以通过外部的手动调节装置或自动调节装置来调节，以达到所需的流量和压力。

总之，FD平衡阀通过控制阀芯位置来调节液压系统的流量和
压力，使系统能够平衡运行。

平衡阀的故障分析报告
平衡阀是一种用于调节液压系统中流体流量的装置，主要作用是控制流体的压力和流量，使系统能够平衡运行。

然而，由于使用环境、操作不当等原因，平衡阀也会出现故障。

下面是对平衡阀故障的分析报告。

首先，对于平衡阀停止工作的情况，首先要检查平衡阀是否受到了堵塞。

可能是由于液压系统中的污染物堆积在平衡阀中导致堵塞。

解决方法是对液压系统进行清洗，保持系统的清洁。

其次，平衡阀工作不稳定的原因可能是由于阀芯磨损或密封件老化。

这时，可以通过更换阀芯和密封件来解决问题，恢复平衡阀的正常工作。

另外，如果平衡阀出现泄漏，可能是由于密封面损坏或密封垫老化导致。

可以通过更换损坏的密封面或密封垫来解决泄漏问题。

还有一种常见的故障是平衡阀卡阀。

这可能是由于阀芯或活塞卡住了。

解决方法是对平衡阀进行拆卸清洁，并确保阀芯和活塞的正常运动。

另外，平衡阀不工作可能与液压系统中的油品或油温有关。

如果油品粘度过大，可能导致平衡阀无法正常工作。

解决方法是更换合适粘度的液压油。

如果油温过高，可能会导致油品烧损，从而影响平衡阀的工作。

解决方法是检查液压系统的散热设施，确保油温不过高。

最后，如果平衡阀无法调节流量或压力，可能是由于平衡阀内部元件损坏或调整螺钉松动，导致无法正常调节。

解决方法是对平衡阀进行维修或更换损坏的元件，并调整好调整螺钉。

综上所述，平衡阀的故障原因多种多样，需要根据具体情况进行分析和解决。

维护人员应定期检查和保养平衡阀，确保其正常运行，以保证液压系统的平衡和稳定。

平衡阀的工作原理平衡阀是一种常用的流体控制装置，用于调节流体介质在管道中的流量和压力。

它通过改变阀门的开度来控制流体的流量，以实现流量的平衡和稳定。

平衡阀的工作原理可以分为以下几个方面：1. 阀芯和阀座结构：平衡阀通常由阀芯和阀座组成。

阀芯是阀门的关键部件，它可以根据需要上下移动，改变阀门的开度。

阀座是阀门的固定部件，用于支撑阀芯并提供密封。

2. 压力平衡机构：平衡阀的压力平衡机构是实现流量平衡的关键。

它通常由平衡弹簧、平衡孔和调节螺母组成。

平衡弹簧的作用是提供一个与流体压力相关的力，使阀芯保持在平衡位置。

平衡孔用于调节流体通过阀芯的速度和压力。

调节螺母用于调整平衡弹簧的预紧力，以适应不同的工作条件。

3. 流体力学原理：平衡阀的工作原理基于流体力学原理，主要包括质量守恒定律和动量守恒定律。

质量守恒定律要求流体通过阀门的质量流量保持不变，即入口流量等于出口流量。

动量守恒定律要求流体通过阀门的动量保持不变，即入口动量等于出口动量。

平衡阀通过调节阀芯的开度，使得入口和出口的流量和动量达到平衡，从而实现流量的稳定控制。

4. 控制信号和执行机构：平衡阀通常由控制信号和执行机构控制。

控制信号可以是电信号、气压信号或液压信号，用于传递控制指令。

执行机构根据控制信号的输入，通过改变阀芯的位置和开度来实现流量的调节。

总结起来，平衡阀的工作原理是通过阀芯和阀座结构、压力平衡机构、流体力学原理以及控制信号和执行机构的协同作用，实现流体介质在管道中的平衡流量和稳定压力控制。

它在工业生产和流体系统中起着重要的作用，广泛应用于石油化工、电力、冶金、建筑等领域。

以下为液压平衡阀工作原理、作用和应用，一起来看看吧。

平衡阀结构和工作原理：液压平衡阀允许油液从阀口2到阀口1自由流通，我们可以从下图最上面的结构图中看出，当阀口2油液压力比阀口1压力大时，绿色部分的阀芯在液压力的驱动下向阀口1移动，单向阀打开，油液可以自由从2流至阀口1.阀口1至阀口2的液流是被截止的，直到先导口的压力达到一定值把蓝色的阀芯向左移动，使阀口开启，油液才可以从阀口1向阀口2流动。

先导压力不足以开启蓝色阀芯时，阀口关闭。

阀口1至阀口2液流被截止。

平衡阀的原理符号如下；平衡阀的作用：负载保持：平衡阀可以阻止液压缸不希望出现的下移运动，平衡阀允许操作者以一定的速度提升重物并保持在某一位置。

负载控制：平衡阀可以防止由于执行元件负载的能量，而引发先于液压泵的动作而产生的动作，从而消除了执行元件的气穴现象和负载失控现象。

安全负载：当液压油路中的管路爆裂或严重泄漏时，安装在执行元件上的平衡阀可以阻止移动载荷的失控发生。

平衡阀应用和先导比的选择原则：平衡阀的溢流设定值一般为1.3倍的最高工作压力，但是开启先导阀的要求压力取决于先导比，先导压力可以根据如下公式进行计算：先导压力=（溢流压力设定值-负载压力）/先导比为了优化载荷控制和能量利用，可以参照如下方法选择先导比；2.5:1 当载荷极不稳定时选用，例如长臂吊车。

5:1 应用于载荷变化并对机械结构产生不稳定的影响时。

10:1 应用于载荷相对稳定的的应用场合。

扩展资料：平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。

同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。

阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。

平衡阀的工作原理引言：平衡阀是一种常用的控制阀门，广泛应用于工业系统中的液压系统、供水系统、暖通系统等。

其主要功能是通过调节和控制流体的压力，使系统能够在恰当的压力范围内稳定运行。

平衡阀通过特殊的设计和工作原理，实现了对流体压力的调节和平衡，确保了系统的正常工作。

一、平衡阀的结构平衡阀通常由阀体、阀芯、弹簧和调节装置等部分组成。

1. 阀体：阀体是平衡阀的外壳，起到容纳阀芯和调节装置的作用。

阀体通常由高强度的金属材料制成，以承受流体的高压力。

2. 阀芯：阀芯是平衡阀的关键部件，它的移动与压力的变化密切相关。

阀芯的材料一般为耐腐蚀、耐磨损的合金材料，以确保其良好的密封性能和耐久性。

3. 弹簧：弹簧是平衡阀的重要组成部分，用于提供阀芯的压力调节力。

弹簧的弹性常数和预紧力的大小决定了平衡阀的工作特性。

4. 调节装置：平衡阀通常配备有调节装置，用于调节阀芯的开度和流量大小。

调节装置可以是手动的，也可以是自动的，根据实际需要选择合适的调节方式。

二、平衡阀的工作原理平衡阀的工作原理基于阀芯的平衡效应。

当流体进入阀体时，压力使阀芯受到作用力，导致阀芯相对于阀座产生位移。

这种位移会改变阀芯的开度，从而影响流体通过阀门的速度和压力。

平衡阀的关键是实现流体压力的平衡，以使阀芯保持在稳定的位置。

当流体进入阀体时，一部分流体通过阀座和阀芯之间的间隙流出，另一部分流体则通过阀芯的中空穿过阀体的通道流出。

由于阀芯两侧的流体压力基本相等，所以阀芯受到的压力平衡，保持在一个稳定的位置。

当系统的压力发生变化时，平衡阀的工作原理会自动调节阀芯的位置以平衡压力。

当压力升高时，阀芯会被压到关闭的位置，以减少流体通过阀门的速度和压力。

当压力降低时，阀芯会被压力推开，增加流体通过阀门的速度和压力。

三、平衡阀的应用领域平衡阀的工作原理使其在各个领域中得到广泛应用。

1. 液压系统：平衡阀被广泛用于控制液压系统中的压力和流量，以确保系统的稳定运行。

Sun平衡阀工作原理引言在液压系统中，平衡阀是常用的一种液压元件。

平衡阀的作用是通过调节阀芯位置，使系统中的压力保持在设定的范围内。

在液压系统中，太阳能平衡阀被广泛应用于许多领域，如工业机械、农业设备等。

本文将详细介绍Sun平衡阀的工作原理。

Sun平衡阀的结构Sun平衡阀主要由阀体、阀芯、弹簧和控制元件等部分组成。

阀体是阀的主体，起到连接和支撑的作用。

阀芯是控制液体流动的核心部分，通过改变阀芯的位置来调节系统中的压力。

弹簧则用于提供调节阀芯位置所需的力量。

控制元件负责控制弹簧力量的大小，从而实现对阀芯位置的精确控制。

Sun平衡阀的工作原理Sun平衡阀的工作原理可以分为两个阶段：压力调节阶段和流量调节阶段。

压力调节阶段1.阀芯初始位置：当液压系统处于停止状态时，阀芯位于初始位置，在这种情况下，液体无法从高压区域流向低压区域。

2.压力上升：当液压系统开始工作时，高压液体进入平衡阀的入口，同时低压液体从出口流出。

由于阀芯初始位置的设定，液体无法通过阀芯流动，从而导致阀体内的压力上升。

3.弹簧力量：随着压力的逐渐增加，压力差开始对弹簧施加力量。

弹簧力量的大小决定了阀芯的位置，从而影响系统中的压力。

4.平衡压力：当弹簧力量与液体压力达到平衡时，阀芯的位置保持稳定，系统中的压力也保持稳定。

流量调节阶段1.阀芯位置调节：在压力调节阶段，阀芯位置由弹簧力量和液体压力平衡决定。

如果系统中的流量发生变化，液体压力将发生变化，从而导致弹簧力量和阀芯位置的变化。

2.阀芯位置控制：为了使系统中的压力保持在设定范围内，控制元件会根据系统的流量变化来调节弹簧力量。

通过改变弹簧力量，控制元件可以控制阀芯的位置，进而调节系统中的压力。

3.流量调节：调节阀芯位置后，液体可以通过阀芯流动，从而调节系统中的流量。

当流量达到设定值时，控制元件停止调节，阀芯位置保持稳定，系统中的压力和流量也保持稳定。

Sun平衡阀的应用Sun平衡阀广泛应用于液压系统中，主要用于控制系统中的压力和流量。
