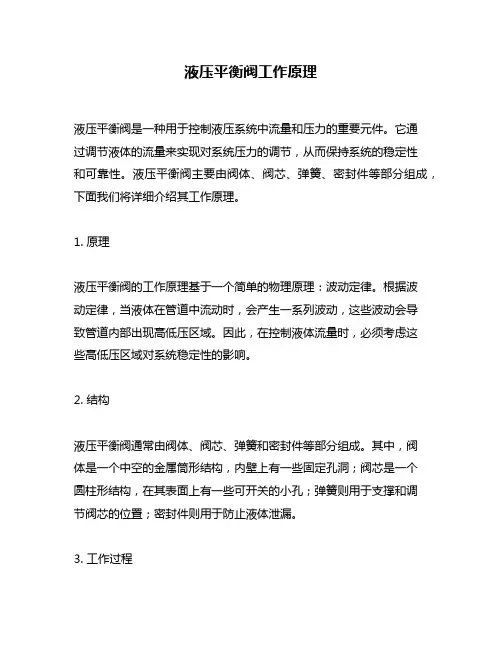

液压平衡阀工作原理液压平衡阀是一种用于控制液压系统中流量和压力的重要元件。

它通过调节液体的流量来实现对系统压力的调节，从而保持系统的稳定性和可靠性。

液压平衡阀主要由阀体、阀芯、弹簧、密封件等部分组成，下面我们将详细介绍其工作原理。

1. 原理液压平衡阀的工作原理基于一个简单的物理原理：波动定律。

根据波动定律，当液体在管道中流动时，会产生一系列波动，这些波动会导致管道内部出现高低压区域。

因此，在控制液体流量时，必须考虑这些高低压区域对系统稳定性的影响。

2. 结构液压平衡阀通常由阀体、阀芯、弹簧和密封件等部分组成。

其中，阀体是一个中空的金属筒形结构，内壁上有一些固定孔洞；阀芯是一个圆柱形结构，在其表面上有一些可开关的小孔；弹簧则用于支撑和调节阀芯的位置；密封件则用于防止液体泄漏。

3. 工作过程当液体从系统中流入液压平衡阀时，它会进入阀芯内部。

阀芯上的小孔会根据系统需求开启或关闭，从而控制液体的流量。

在这个过程中，弹簧会调节阀芯的位置，以确保其能够及时响应系统变化。

当液体通过阀芯进入阀体内部时，它会经过一系列孔洞和管道。

这些孔洞和管道是按照一定规律排列的，以确保液体在流动过程中能够形成稳定的波动。

这些波动会产生高低压区域，从而影响到整个系统的稳定性。

为了解决这个问题，液压平衡阀采用了一种特殊的结构设计：在阀芯和弹簧之间设置了一个可调节的空气腔。

当系统中出现高压区域时，空气腔会被压缩，从而使弹簧适当放松，并调整阀芯位置以减少流量。

反之，当系统中出现低压区域时，空气腔会膨胀，使弹簧适当收紧，并调整阀芯位置以增加流量。

通过这种方式，液压平衡阀能够保持系统的稳定性和可靠性。

4. 应用液压平衡阀广泛应用于各种液压系统中，如工程机械、农业机械、船舶、飞机等领域。

它们通常用于控制液体流量和压力，以确保系统的正常运行和安全性。

总之，液压平衡阀是一种重要的液压元件，它通过调节液体的流量来实现对系统压力的调节，并保持系统稳定性和可靠性。

液压多路阀工作原理
液压多路阀是一种常用于液压系统中的控制元件，其主要作用是控制液压系统中流体的流向和流量。

液压多路阀由阀体、阀芯、弹簧和密封件等部件组成。

液压多路阀的工作原理基于流体力学原理和阀芯的动作机制。

当液压多路阀处于关闭状态时，油液无法从一个通道流向另一个通道。

当液压多路阀被操作时，比如通过手柄或电磁阀控制，阀芯会被推动或拉动，从而改变阀体中的通道连接情况。

具体来说，液压多路阀通过阀芯的位置来决定不同通道的连通情况。

当阀芯处于中立位置时，多个通道都处于关闭状态。

当阀芯被推动或拉动时，某些通道会打开，而其他通道则关闭。

这样，液压系统中的流体就可以在不同通道之间流动，从而实现液压系统的功能。

阀芯的位置由操作手柄或电磁信号控制，可以根据系统需求来选择不同的通道连接方式。

这样，液压多路阀可以实现单向、双向、或多向流体流动的控制。

液压多路阀还可以调节流量，通过改变阀芯的位置来控制流体通过通道的大小。

在液压系统中，液压多路阀可以被用于控制液压缸的运动方向、速度和位置。

它也可以用于调节液压泵的流量和压力，以及控制液压系统中的各种执行元件的动作。

总之，液压多路阀是液压系统中的重要元件，通过控制流体的
流向和流量，实现对液压系统的控制和调节。

其工作原理基于阀芯的位置，通过改变通道的连接情况来控制流体的流动路径。

液压换向阀按换向阀所把持的通路数分为：二通、三通、四通和五通等。

应用阀芯错阀体的绝对活动，使油路交通、闭断或变换油淌的方向，从而使得液压履行元件及其驱动机构的承动、结束或变换运动方向。

1、工息本理滑阀式换向阀的工作原理，当阀芯向右移动一定的间隔时，由液压泵输入的压力油从阀的P口经A口赢向液压缸右腔，液压油缸右腔的油经B口源回油箱，液压缸活塞向右运动;反之，若阀芯向右移动某一间隔时，液流反向，活塞向左活动。

2、换向阀的构造1) 手动换向阀应用手动杠杆回转变阀芯地位名隐换向。

分弹簧主动复位(a)跟弹簧钢珠(b)定位二种。

2) 灵活换向阀灵活换向阀又称言程阀，重要用去节制机械运动部件的止程，还帮于装置在工作台上的档铁或凹轮迫使阀芯运动，从而掌握液流方向。

3) 电磁换向阀弊用电磁铁的通电呼分取断电开释而间接推进阀芯回节制液流方向。

它非电气解统和液压系统之间的疑号转换元件。

替二位三通交换电磁阀构造。

在地位，油口P和A相通，油口B断合;当电磁铁通电呼分时，拉杆1将阀芯2拉向左瑞，那时油心P战A断启，而和B相通。

当电磁铁断电开释时，弹簧3推进阀芯复位。

图4-9b替其图形符号。

4) 液动换向阀应用把持油路的压力油去转变阀芯位置的换向阀。

阀芯非由其二端稀封腔外油液的压差回挪动的。

如图所示，当压力油从K2入进滑阀左腔时，K1接通回油，阀芯向右移动，使P和B相通，A和T相通;当K1交通压力油，K2交通回油，阀芯向左挪动，使P和A相通，B和T相通;当K1战K2皆通回油时，阀芯回到两头位置。

5)电液换向阀由电磁涩阀跟液动滑阀组成。

电磁阀伏后导息用，能够转变把持液淌方向，从而改变液动滑阀阀芯的地位。

用于大西型液压装备外。

扩展资料：液动换向阀的常见故障的原因及排除方法：液动换向阀与电磁换向阀的区别仅在于推动阀芯移动的力不同而已，前者为压力油的液压力，后者为电磁铁的吸力，具体液压换向阀的故障分析与排除方法有以下几点。

故障：（1）不换向或换向不良原因：是推动阀芯移动的控制压力油的压力不够，或者控制油液压力虽够，但阀芯另一端控制油腔的回油不畅，不畅的原因可能是污物阻塞，或开口量不够大，或者回油背压力大等。

液压比例阀的工作原理一、液压比例阀概述液压比例阀是一种控制液压系统流量和压力的重要元件，可以实现从低速到高速，从小流量到大流量的无级调节。

相对于常规的液压阀，液压比例阀具有更高的控制精度和稳定性，被广泛应用于各种工业和汽车液压系统中。

液压比例阀通过控制电磁铁的动作，调节流量调节阀的阀芯位置，从而控制液压系统的流量和压力。

液体从液压泵通过阀门进入液压比例阀，在经过阀芯的控制之后，流向系统的执行器，如液压缸或液压马达。

液压比例阀的工作原理涉及到电磁铁、阀芯和反馈传感器等多个部件，其控制系统十分复杂。

下面将详细介绍液压比例阀的工作原理，以帮助读者更好地理解液压比例阀的技术优势和应用范围。

二、液压比例阀的分类及结构液压比例阀通常可以分为两类：直接驱动和间接驱动。

直接驱动比例阀是指电磁铁直接作用于阀芯，打开或关闭阀口实现流量控制。

间接驱动比例阀则是由电磁铁控制调节阀的阀芯，最终实现流量控制。

液压比例阀的结构通常包含以下部分：● 阀体：液压比例阀的外壳，通常由铸铁、钢材或铝合金等材料制成，用于承载液体压力，并连接系统的管道。

● 电磁铁：控制阀芯位置的动力来源，产生磁场控制阀芯的运动。

● 阀芯：控制液体流量的主要部位，通常采用柱塞式结构，通过电磁铁的控制实现阀口的打开和关闭。

● 流量控制器：传感器，用于测量阀口的流量大小，反馈到控制器，从而实现对阀芯位置的精准控制。

三、液压比例阀的工作原理液压比例阀的工作原理主要是基于阀芯的位置控制液体的流量，实现对液压系统的流量和压力的精准控制。

液压比例阀通过阀芯的位置调节，控制与电磁铁的通电状态相对应的液压流量，从而实现对液压系统的控制。

液压比例阀的工作流程如下：1. 在完成液压系统的连接之后，液体从液压泵通过管道进入液压比例阀，通过压控阀调节压力大小，使液体以一定的压力流入阀体。

2. 当电磁铁通电时，产生磁场作用于阀芯，驱动阀芯向上移动，打开液体流通通道，控制液体的流量与电磁铁的通电电流大小成正比。

液压单向阀工作原理是什么
液压单向阀的工作原理主要包括阀芯、弹簧、阀座和阀体四个主要部分。

在液压单向阀中，阀芯是一个可以在阀体中移动的元件，它用于控制液体的流动方向。

弹簧则起到控制和重置阀芯的作用，使其保持在正确的位置。

阀座是阀芯的密封面，用于控制液体的流动方向和阀位。

阀体是安装阀芯和弹簧的外部结构，起到保护和固定阀芯、弹簧的作用。

液压单向阀的工作原理涉及两个重要的元件：流体和阀芯。

当液压系统中的液压力差使得液体的压力大于阀芯顶部的压力时，液体将从阀芯底部进入单向阀，并将阀芯推向上方，打开阀门。

液体会绕过阀座并进入阀芯底部，在阀芯顶部形成一定的压力，使阀芯保持打开状态。

而当液体的压力小于阀芯顶部的压力时，弹簧的作用下，阀芯将被弹簧顶住，并与阀座紧密贴合，阻止液体倒流。

1.液体从阀芯底部进入并填充在阀芯与阀座之间的腔室内。

随着液体的进一步进入和压力增大，液体将推动阀芯向上运动，同时撑开弹簧，直到阀芯与阀座分离。

2.当液体压力下降时，由于弹簧的压力始终作用在阀芯上，阀芯会被弹簧顶住并与阀座紧密贴合，防止液体倒流。

3.如果液体的压力在阀芯和弹簧之间的特定范围内变化，阀芯将保持在一个中间位置。

这个特定范围由液压单向阀的设计和设置决定。

总结来说，液压单向阀工作原理是通过液体的压力差来控制阀芯的移动，使得液体只能单向流动，从而实现对液压系统的安全和可靠控制。

它主要依靠阀芯、弹簧、阀座和阀体等部件以及液体的压力差来完成。

液压制动阀工作原理液压制动阀是用来控制汽车制动系统的重要组成部分，其工作原理是根据液压力学的基本原理来实现的。

液压制动阀主要由主缸、制动室、换向阀和液压执行器等部分组成。

当驾驶员踩下制动踏板时，主缸内的活塞会向前移动，从而通过液压传送给制动室内的活塞。

制动室内活塞的移动会将压力传递到制动盘或制动鼓上的制动蹄片，从而实现制动的功能。

液压制动阀的工作原理可以分为四个阶段：压力增加阶段、保持阶段、释放阶段和行程回收阶段。

在压力增加阶段，当驾驶员踩下制动踏板时，主缸内的活塞会向前移动，相应地将制动剂液体向制动室内压送，使制动室内的活塞移动。

通过液压力的传递，制动蹄片即可附着于制动盘或制动鼓上，从而产生制动力。

在保持阶段，当制动踏板被保持在一定位置时，制动阀会封闭输液腔，使压力得以保持。

这个阶段的目的是为了保持制动力和制动效果的稳定性。

在释放阶段，当驾驶员松开制动踏板时，主缸内部的压力会减小，从而导致制动室内的活塞向后移动。

这个过程中，制动室内的压力会由高压逐渐减小到零。

制动阀会逐渐打开输液腔和回油腔之间的连接通道，使制动室的压力得以释放，从而实现制动蹄片的分离，制动力逐渐减小。

在行程回收阶段，当制动力减小到一定程度时，制动阀会将压力传递给回油腔，从而驱使活塞回到初始位置。

这个过程中，制动盘或制动鼓上的制动蹄片完全分离，从而实现制动的解除。

液压制动阀会根据行程回收的力度和速度来调整回程速度，以确保制动的平稳性和可控性。

总结起来，液压制动阀的工作原理是通过主缸和制动室之间的液压传递以及换向阀的控制，实现对制动蹄片的压力调节和分离，从而实现汽车的制动功能。

它的优点是制动力大、制动效果稳定，但同时也需要保持液压系统的密封性和压力平衡性，以确保制动的可靠性和安全性。

液压站各阀工作原理液压站是应用液压传动技术的常见设备，用于转换机械能为液压能以及控制执行机构的动作。

液压站中各个组成部件都起着至关重要的作用，其中阀门是液压站的控制中心。

液压站中的阀门数量众多，针对不同的控制要求，也有不同种类的阀门。

本文将就液压站各阀工作原理进行一一介绍。

1.安全阀安全阀是一种重要的阀门，用于保护液压站的安全。

当系统中的压力超过安全阀设定压力时，安全阀会自动开启，将多余的液体排出，使系统的压力恢复到设定值。

液压站使用的安全阀通常具有以下三个特点：（1）避免在工作过程中被误触发。

（2）系数要正确，符合操作规程的要求。

（3）线路设计需合理，阀门安装位置应考虑阀门维护、清理以及更换。

2.节流阀节流阀也是液压站中常见的阀门，在控制过程中起到控制流量的作用。

它是一种利用孔径变化调整流量的元件。

液体从阀门中通过时会受到一个阻力，从而使压力下降，调节孔径的大小就可以控制这个阻力，从而改变流量。

节流阀根据结构不同可以分为可调式节流阀和固定式节流阀。

3.溢流阀溢流阀是一种控制液压站中压力的重要元件，用于控制系统的最大工作压力。

液体压力超过设定值时，溢流阀会自动开启，将多余的液体流出，保护系统的安全。

溢流阀的组成部分包括弹簧、阀体、活塞、调节螺丝、活塞杆等。

4.换向阀换向阀用于控制液体流向，是液压系统中最重要的阀门之一。

它可用于控制旋转式执行元件（如液压马达、液压转向器等）的方向，也可用于控制直线式驱动元件（如液压缸）的前后运动方向。

液压站换向阀根据结构不同，可以分为手动和电动两种类型。

5.逻辑阀逻辑阀也是一种控制液压站中液体流向的阀门，相比于换向阀，逻辑阀可以根据设定的信号级联多个阀门，在不同的操作模式下实现复杂的控制逻辑。

逻辑阀可以分为逻辑与阀、逻辑或阀、翻转阀、定位锁定阀等。

在液压站的控制系统中，逻辑阀可以用于自动控制、安全控制、速度控制等多种场合。

综上所述，液压站各阀的工作原理各异，但都具有至关重要的作用，是整个液压系统中不可或缺的组成部分。

3⼤类12种液压阀⼯作原理，直观动画演⽰⼀看就懂导读液压阀在液压传动中⽤来控制液体压⼒﹑流量和⽅向的元件。

其中控制压⼒的称为压⼒控制阀，控制流量的称为流量控制阀，控制通﹑断和流向的称为⽅向控制阀。

上图为最简单的⼀套液压系统（或称液压泵站），油泵电机等组成动⼒源把油输送到油缸中，⽽电磁阀起到换向的功能，使得油缸活塞杆伸出，或者缩回。

各部件作⽤：油缸：执⾏元件电磁换向阀：液路系统中⽤来实现液路的通断或液流⽅向的改变。

节流阀：通过改变节流截⾯或节流长度以控制流体流量压⼒管路过滤器：清除或阻挡杂质，防⽌元件磨损或卡死溢流阀：定压溢流、稳压、系统卸荷和安全保护作⽤油泵：将原动机的机械能转换成液压能电机：动⼒源我们今天通过直观动态图为⼤家梳理3⼤类12种液压阀的⼯作原理和特点。

1. 控制油液流动⽅向时，液压阀有液动和⼿动之分。

液动换向阀↓液动换向阀是利⽤控制油路的压⼒油来改变阀芯位置的换向阀，操作较为⽅便，启动⼒⼤。

但是当液控油的流量较⼤时，换向冲击也会⽐较⼤。

因此，为了控制阀芯的移动速度，减⼩冲击。

通常在液控压⼒油⼝前安装单向节流装置（阻尼调节器）。

⼿动换向阀↓⼿动换向阀是⼿动杠杆操作的⽅向控制阀，在液压系统中起换向（改变液流⽅向）和开关（接通或切断液流）作⽤。

其操作简便，⼯作可靠，⽆需电⼦。

可以说安装和使⽤⾮常简单。

缺点就是只能通过⼈⼿操作，⾃动化程度不⾼。

2. 按⼯作位置和通路来划分，液压阀⼜有⼆位、三位、四位，⼆通、三通、四通、五通等。

多路换向阀⾮常适合对多路流动⽅向之间进⾏切换，改变不同管路间油路的通与断，控制液流⽅向。

根据阀芯在阀体中的⼯作位置数分两位、三位等；根据所控制的通道数分两通、三通、四通、五通等；P 为供油⼝，O 为回油⼝，A ﹑B 是通向执⾏元件的输出⼝。

当阀芯处於中位时，全部油⼝切断，执⾏元件不动；当阀芯移到右位时，P 与A 通，B 与O 通；当阀芯移到左位时，P 与B通，A 与O 通。
