三层升降立体车库原理1. 前言随着城市化进程的加速和汽车拥有量的快速增长，停车难成为了城市中的一个普遍问题。

为了解决这一问题，三层升降立体车库应运而生。

它通过多层立体结构，将多辆车同时停放在有限的空间内，提高了停车效率，节省了停车空间。

本文将详细介绍三层升降立体车库的基本原理，包括结构组成、工作原理以及优缺点等方面。

2. 结构组成三层升降立体车库主要由以下几个部分组成：2.1 停车位停车位是车库中用于停放车辆的区域，通常由钢板或混凝土制成。

每个停车位都具有一定的尺寸，以适应不同大小的车辆。

2.2 升降装置升降装置是三层升降立体车库的核心部分，它通过上下移动停车位，实现多层停车。

升降装置通常由电动机、钢丝绳和导轨组成。

电动机提供动力，驱动钢丝绳的收放，进而使停车位上升或下降。

导轨起到引导和支撑的作用，保证停车位的稳定性和安全性。

2.3 控制系统控制系统是三层升降立体车库的智能化管理部分，它负责控制升降装置的运行，监测停车位的状态，并提供相应的操作界面。

控制系统通常包括电控柜、传感器、控制面板等组件。

电控柜负责电源供应和电动机控制，传感器用于检测停车位的状态，控制面板提供用户操作界面。

2.4 安全设施为了确保使用三层升降立体车库的安全性，还需要配备一些安全设施，例如防坠装置、防撞装置、灭火系统等。

防坠装置可以防止停车位在升降过程中意外坠落，保护车辆和人员的安全。

防撞装置可以避免车辆与车库结构或其他车辆发生碰撞。

灭火系统可以在发生火灾时及时进行灭火，减少火灾对车辆和车库的损害。

3. 工作原理三层升降立体车库的工作原理可以分为以下几个步骤：3.1 车辆进入当车辆进入三层升降立体车库时，驶入入口处，停在指定位置上。

此时，控制系统会检测到车辆的位置，并将其信息记录下来。

3.2 停车位选择根据车库内已有停车位的状态，控制系统会自动选择一个空闲的停车位，并将该停车位的位置信息发送给升降装置。

3.3 升降装置运行升降装置根据控制系统发送的指令，启动电动机，通过收放钢丝绳，使停车位上升或下降到指定位置。

托架式立体车库的结构设计与实现托架式立体车库是一种便捷、节省空间的停车设施，通过多层架构可以实现大量车辆的停放，适用于城市狭小空间的停车需求。

本文将从结构设计和实现两个方面对托架式立体车库进行详细介绍。

一、结构设计1. 基础设计托架式立体车库的基础设计是整个结构的基础，对于承载车库结构和平衡地面荷载扮演着至关重要的角色。

在设计时需要考虑地基承载力、基础形式、地下管线等因素，通过深度、面积和材料的选择来确保基础的稳固和安全性。

2. 主体结构设计主体结构设计是托架式立体车库的核心，主要包括柱、梁、楼板和墙体等构件。

在设计时需要考虑结构的承载能力、稳定性和刚度等方面，合理确定构件的尺寸、布置和材料，确保整体结构达到预期的使用要求。

柱：托架式立体车库的柱一般采用钢筋混凝土柱或钢柱，需要根据实际荷载和高度确定柱的截面尺寸和配筋布置，以满足承载和变形的要求。

梁：托架式立体车库的梁主要承担楼板和墙体的荷载，并起到连接和支撑的作用，梁的尺寸和配筋需要根据实际荷载和跨度来确定，以确保结构的稳定和安全。

3. 防火设计托架式立体车库的防火设计主要考虑车库内部和外部的火灾防范，需要设置防火墙、防火门、灭火器等设施，并考虑疏散通道、消防通道、消防设施等因素，确保在火灾发生时能够及时疏散和扑救。

4. 系统设计托架式立体车库的系统设计主要包括给排水系统、通风系统、照明系统、消防系统等，需要考虑设备和管道的布置、排水和供水的合理性、通风和照明的舒适性、消防设施和设备的灵活性等，以确保车库的正常使用和安全运行。

二、实现1. 施工工艺托架式立体车库的实现需要经过勘察、设计、施工、验收等多个阶段，施工过程中需要充分考虑材料和工艺的选择、施工和监理的质量等，确保整体施工的质量和安全。

2. 建设周期托架式立体车库的建设周期主要取决于规模、用途和技术要求，一般而言，大型托架式立体车库的建设周期较长，需要进行深基坑、地下室、主体结构、系统设施等多个阶段的施工，小型托架式立体车库的建设周期较短，主要考虑主体结构和系统设施的施工周期。

.机械式停车设备简易升降车库PJSLD型二层设计计算书目录一、概况二、钢结构要求三、螺栓连接要求四、立体车库钢结构分析校核 (GB/T3811)1、支撑柱受力分析2、立柱稳定性校核3、导轨支撑梁强度校核4、顶层横梁强度校核五、链条受力计算分析及速度计算简易升降车库PJSLD型设计计算书一、概况该停车设备为两层链条式简易升降式，总存车量为2个车位。

其的运行原理是：设备的出入口在第一层，上层的停车板只可做升降动作。

下层设有一个空位，停车板通过升降动作至下方空位，取出汽车。

依上图所示，简易升降车库主要有以下几个部分组成：①结构框架立体车库一般主要以钢结构和钢筋混凝土为主，在该简易升降车库中我们选用钢架结构。

②上层载车板及其提升系统顶层载车板都配有一套独立的电机减速机与链传动组合的传动系统。

电机顺时针旋转时，载车板上升，电机逆时针旋转时，载车板下降。

根据载车板及车重确定链条所需的传动力。

根据传动力及载车板的移动速度确定电机功率。

根据车身高度确定上下载车板间的距离，根据这个距离确定链条的长度，最后根据传动力确定链轮大小，链节形状及大小。

④安全装置上载车板上装有上下行程极限开关和防坠落安全装置。

防坠落安全装置装在纵梁与上载车板上停位之间，在纵梁两测各装两只防坠器座，上载车板两侧相应位置处各装两只防坠器挂钩，当上载车板上升到位后，上载车板两侧的四只防坠器挂钩便自动套入四只坠器座内，防坠器插销锁止后，以防止升降电机常闭制动器慢释放后，上载车板在汽车和载车板本身的重力作用下慢慢下滑，压坏下层汽车。

另外也防止制动器一旦失灵，上载车板从上停车位坠落，砸坏下层汽车。

下载车板的安全装置主要是行程极限开关和防碰撞板。

⑤控制系统简易升降立体停车设备的控制系统采用PLC 可编程序控制器控制，主要有手动、自动、复位、急停四种控制方法。

自动控制应用于平时的正常工作状态，手动控制应用于调试、维修状态，复位应用于排除故障场合，急停应用于发现异常的紧急场合。

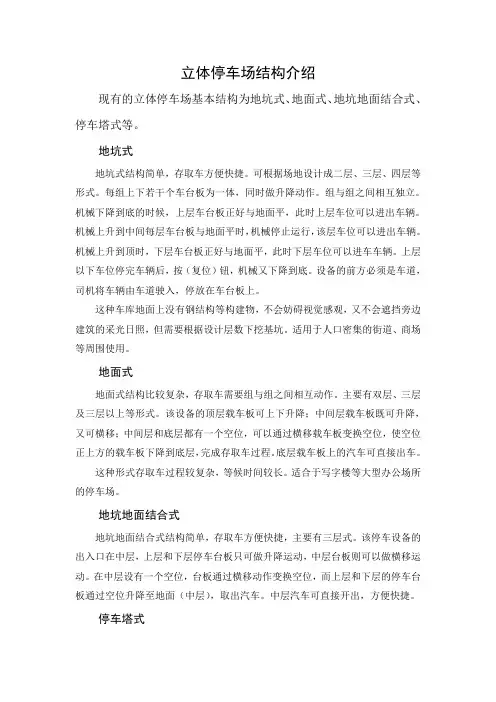

立体停车场结构介绍现有的立体停车场基本结构为地坑式、地面式、地坑地面结合式、停车塔式等。

地坑式地坑式结构简单，存取车方便快捷。

可根据场地设计成二层、三层、四层等形式。

每组上下若干个车台板为一体，同时做升降动作。

组与组之间相互独立。

机械下降到底的时候，上层车台板正好与地面平，此时上层车位可以进出车辆。

机械上升到中间每层车台板与地面平时，机械停止运行，该层车位可以进出车辆。

机械上升到顶时，下层车台板正好与地面平，此时下层车位可以进车车辆。

上层以下车位停完车辆后，按（复位）钮，机械又下降到底。

设备的前方必须是车道，司机将车辆由车道驶入，停放在车台板上。

这种车库地面上没有钢结构等构建物，不会妨碍视觉感观，又不会遮挡旁边建筑的采光日照，但需要根据设计层数下挖基坑。

适用于人口密集的街道、商场等周围使用。

地面式地面式结构比较复杂，存取车需要组与组之间相互动作。

主要有双层、三层及三层以上等形式。

该设备的顶层载车板可上下升降；中间层载车板既可升降，又可横移；中间层和底层都有一个空位，可以通过横移载车板变换空位，使空位正上方的载车板下降到底层，完成存取车过程。

底层载车板上的汽车可直接出车。

这种形式存取车过程较复杂，等候时间较长。

适合于写字楼等大型办公场所的停车场。

地坑地面结合式地坑地面结合式结构简单，存取车方便快捷，主要有三层式。

该停车设备的出入口在中层，上层和下层停车台板只可做升降运动，中层台板则可以做横移运动。

在中层设有一个空位，台板通过横移动作变换空位，而上层和下层的停车台板通过空位升降至地面（中层），取出汽车。

中层汽车可直接开出，方便快捷。

停车塔式垂直升降停车设备也称为塔式停车库，是一种自动化程度较高的立体停车设备，其运行原理是通过提升机构将车辆或载车板升降到指定层，然后用安装在提升机上的装置将车辆或载车板送入或送出车位，从而达到立体存取车的目的。

垂直升降类车库一般以二辆车为一个层面，整个存车库有20-25存车层，可停放40-50辆车，而占地面积不到50平方米，平均每辆占地只有1-1.2平方米是在所有机械式车库类型中平面和空间利用率最高的。
