东华理工大学
机械制造工艺学课程设计任务书
题目:设计“法兰盘”零件的机械加工工艺
规程及工艺装备(年产量为4000件)
内容: 1.零件图 1张
2.毛坯图 1张
3.机械加工工艺过程综合卡片 1张
4.设计说明书 1份
专 业:__________
班 级:__________
姓 名:__________
学 号:__________
指导老师:__________
2 / 53

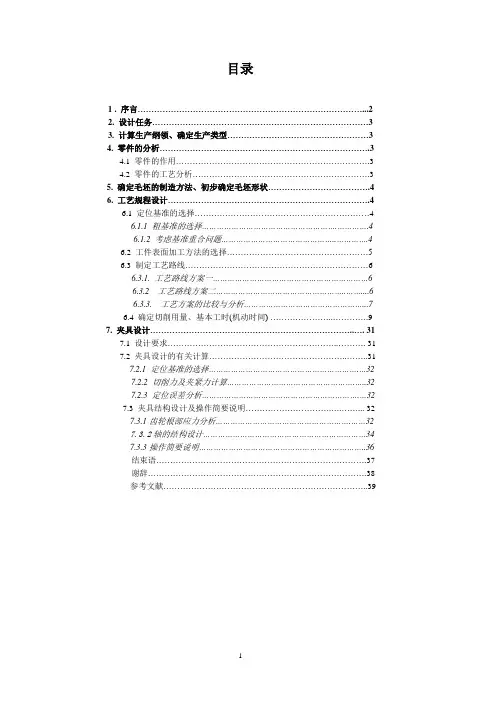

目 录
一、序言……………………………………………….
二、设计内容…………………………………………..
三、计算生产纲领、确定生产类型..............................
四、零件的分析……………………………………….
1、零件的作用…………………………………………
2、零件的工艺分析……………………………………
五、工艺规程设计……………………………………..
1、定位基准选择………………………………………
2、工件表面加工方法选择……………………………
3、制定工艺路线………………………………………
4、机械加工余量、工序尺寸及毛坯尺寸的确定……
5、绘制毛坯图…………………………………………..
6、确定切削用量及基本工时…………………………..
六、夹具设计…………………………………………..
3 / 53
1、设计要求…………………………………………….
2、夹具设计的有关计算………………………………..
3、夹具结构设计及操作简要说明……………………..
八、参考文献……………………………………………..
4 / 53
<一>序言
机械制造工艺课程设计是在我们完成了全部基础课、技术基础课、部分
专业课之后进行的。这是我们在进行毕业设计之前对所学各课程的一次深入
的综合性的复习，也是一次理论联系实际的训练，因此，它在我们三年的大
学生活中占有重要的地位。
通过本次课程设计，应该得到下述各方面的锻炼：
1.培养制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具
的能力。
2.熟悉有关标准和设计资料，学会使用有关手册和数据库。
<二>设计任务
（1）对零件图进行工艺分析。
（2）对零件进行分析后，初步拟定工艺路线、确定切削余量、绘制零件的毛
坯图，填写机械加工工艺过程卡。
（3）进行切削用量、机械加工时间等的计算和查表。
（4）填写机械加工工序卡片。
（5）对指定工序提出工装设计任务书。
（6）根据工装设计任务书（教师指定）进行机床专用夹具设计，包括设计方
案的确定、结构设计、定位误差和夹紧力的计算，绘制夹具装配图、零件图
等等。
（7）编写课程设计说明书。
（8）进行课程设计答辩
<三>计算生产纲领、确定生产类型
生产纲领的大小对生产组织和零件加工工艺过程起着重要的作用，它决定
了各工序所需专业化和自动化的程度，决定了所应选用的工艺方法和工艺装
备
1、 生产纲领计算：N=Qn（1＋ a％＋ b
％）
式中：
N——零件的年产量（件/年）；
Q——产品的年产量（台/年）；
n——每台产品中该零件的数量（件/台）；
5 / 53
a％——该零件的备品率（备品百分率）；
b％——该零件的废品率（废品百分率）。
根据生产要求可以确定生产类型为中批生产。
<四>零件的分析
一、零件的作用
题目给的零件是CA6140卧式车床上的法兰盘，它位于车床丝杆的末端，
主要作用是标明刻度，实现纵向进给。零件的Φ100外圆上标有刻度线，用来
对齐调节刻度盘上的刻度值，从而能够直接读出所调整的数值；外圆上钻有
底部为Φ4mm上部为Φ6mm的定位孔，实现精确定位。法兰盘中部的通孔则
给传递力矩的标明通过，本身没有受到多少力的作用。
二、零件的工艺分析
法兰盘是一回转体零件,有一组加工表面,这一组加工表面以Φ20045.00mm的
孔为中心 ,包括：Φ12.034.0100mm的外圆柱面及左端面, 尺寸为Φ0017.045mm的
圆柱面,Φ90mm的外圆柱面、右端面及上面的4个Φ9mm的透孔， Φ06.045mm
的外圆柱面及上面的Φ6mm，Φ4mm的孔, Φ90mm端面上距离中心线分别为
34mm和24mm的两个平面。
并且其余加工面都与它有位置关系,可以先加工它的一个端面,再借助专用夹
具以这个端面为定位基准加工另一端面,然后再加工孔到尺寸要求，再以孔定
位加工各个表，如下图所示零件图：
6 / 53
（五）工艺规程设计
5.1确定毛配的制造形式
零件材料为HT200，由于该零件是中批生产，而且零件轮廓尺寸不大，故采
用金属模铸造，法兰盘因毛坯比较简单，采用铸造毛坯时一般是成队铸造，
再进行机械加工。这从提高生产率，保证加工精度上考虑也是应该的。
5.2基面的选择
基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理，可以
使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，
更有甚着，还会造成零件大批报废，使生产无法正常进行。
1） 粗基准的选择
选择粗基准主要是选择第一道机械加工工序的定位基准，以便为后续的工
序提供精基准。选择粗基准的出发点是：一要考虑如何分配各加工表面的余
量：二要考虑怎样保证不加工面与加工面间的尺寸及相互位置要求。这两个
要求常常是不能兼顾的，但对于一般的轴类零件来说，以外圆作为粗基准是
完全合理的。对本零件而言，由于每个表面都要求加工，为保证各表面都有
足够的余量，应选加工余量最小的面为粗基准（这就是粗基准选择原则里的
余量足够原则）现选取Φ45外圆柱面和端面作为粗基准。在车床上用带有子
口的三爪卡盘夹住工件，消除工件的六个自由度，达到完全定位。
2）精基准的选择
主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行
尺寸换算。
5.3制定工艺路线
制定工艺路线的出发点，应当是使零件的几何形状，尺寸精度及位置精度等
技术要求能得到合理的保证。在生产纲领一确定为中批生产的条件下，可以
考虑采用通用性的机床配以专用工夹具，并尽量使工序集中来提高生产率。
除此以外，还应当考虑经济效果，以便使生产成本尽量下降。
工艺路线方案一
工序0 锻造
工序1 粗车Φ100端面及外圆柱面。
工序 2 粗车Φ45端面及外圆柱面，粗车Φ90的端面及外圆柱面
工序 3 钻、粗绞Φ20的孔
工序 4 半精车Φ100的端面及外圆柱面，半精车Φ90的外圆柱面，车Φ100、
Φ90外圆柱面上的倒角，车Φ20孔的左端倒角
