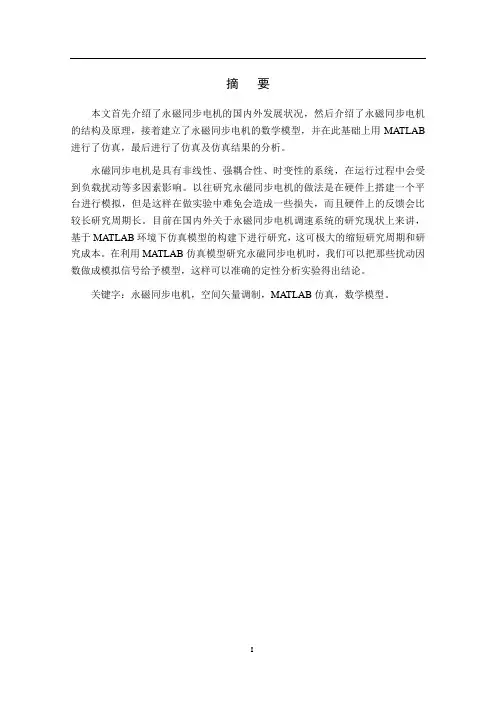

I 摘 要
本文首先介绍了永磁同步电机的国内外发展状况，然后介绍了永磁同步电机的结构及原理，接着建立了永磁同步电机的数学模型，并在此基础上用MATLAB进行了仿真，最后进行了仿真及仿真结果的分析。
永磁同步电机是具有非线性、强耦合性、时变性的系统，在运行过程中会受到负载扰动等多因素影响。以往研究永磁同步电机的做法是在硬件上搭建一个平台进行模拟，但是这样在做实验中难免会造成一些损失，而且硬件上的反馈会比较长研究周期长。目前在国内外关于永磁同步电机调速系统的研究现状上来讲，基于MATLAB环境下仿真模型的构建下进行研究，这可极大的缩短研究周期和研究成本。在利用MATLAB仿真模型研究永磁同步电机时，我们可以把那些扰动因数做成模拟信号给予模型，这样可以准确的定性分析实验得出结论。
关键字：永磁同步电机，空间矢量调制，MATLAB仿真，数学模型。
II ABSTRACT
In the first, this paper introduces the domestic and international development
status of Permanent Magnet Synchronous Motor(PMSM), gives a explanation about
its basictheory, structure. Then it builds a mathematical model, and uses MATLAB to
simulate that model.
The PMSM is a nonlinear, strong-coupling and time-varying system, so in the
operation process, it will be influenced by many factors such asload disturbance.
永磁同步电机矢量控制matlab仿真
永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）的矢量控制（也称为场向量控制或FOC）是一种先进的控制策略，用于优化电机的性能。这种控制方法通过独立控制电机的磁通和转矩分量，实现了对电机的高性能控制。
在MATLAB中，你可以使用Simulink和SimPowerSystems库来模拟永磁同步电机的矢量控制。以下是一个基本的步骤指南：
1. 建立电机模型：使用SimPowerSystems库中的Permanent Magnet Synchronous
Machine模型。你需要为电机提供适当的参数，如额定功率、额定电压、额定电流、极对数、转子惯量等。
2. 建立控制器模型：矢量控制的核心是Park变换和反Park变换，用于将电机的定子电流从abc坐标系变换到dq旋转坐标系，以及从dq坐标系变换回abc坐标系。你需要建立这些变换的模型，并设计一个适当的控制器（如PI控制器）来控制dq轴电流。
3. 建立逆变器模型：使用SimPowerSystems库中的PWM Inverter模型。这个模型将控制器的输出（dq轴电压参考值）转换为逆变器的开关信号。
4. 连接模型：将电机、控制器和逆变器连接起来，形成一个闭环控制系统。你还需要添加一个适当的负载模型来模拟电机的实际工作环境。
5. 设置仿真参数并运行仿真：在Simulink的仿真设置中，你需要设置仿真时间、步长等参数。然后，你可以运行仿真并观察结果。
6. 分析结果：你可以使用Scope或其他分析工具来查看电机的转速、定子电流、电磁转矩等性能指标。这些指标可以帮助你评估控制算法的有效性。
请注意，这只是一个基本的指南，具体的实现细节可能会因你的应用需求和电机参数而有所不同。在进行仿真之前，建议你仔细阅读相关的文献和教程，以便更好地理解永磁同步电机的矢量控制原理。

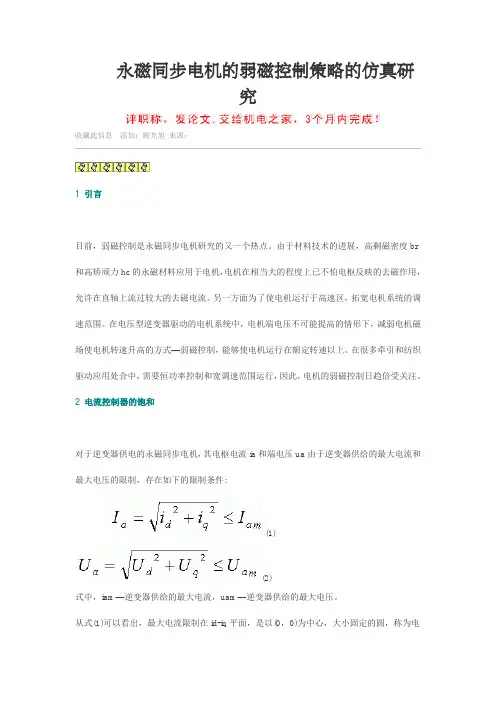

永磁同步电机的弱磁控制策略的仿真研究
收藏此信息 添加：顾光旭 来源：
1 引言
目前，弱磁控制是永磁同步电机研究的又一个热点。由于材料技术的进展，高剩磁密度br和高矫顽力hc的永磁材料应用于电机，电机在相当大的程度上已不怕电枢反映的去磁作用，允许在直轴上流过较大的去磁电流。另一方面为了使电机运行于高速区，拓宽电机系统的调速范围。在电压型逆变器驱动的电机系统中，电机端电压不可能提高的情形下，减弱电机磁场使电机转速升高的方式—弱磁控制，能够使电机运行在额定转速以上。在很多牵引和纺织驱动应用处合中，需要恒功率控制和宽调速范围运行，因此，电机的弱磁控制日趋倍受关注。
2 电流控制器的饱和
对于逆变器供电的永磁同步电机，其电枢电流ia和端电压ua由于逆变器供给的最大电流和最大电压的限制，存在如下的限制条件:
(1)
(2)
式中，iam—逆变器供给的最大电流，uam—逆变器供给的最大电压。
从式(1)可以看出，最大电流限制在id-iq平面，是以(0，0)为中心，大小固定的圆，称为电流极限圆。最大的电压限制可以用以下方程表示:
(3)
在id-iq平面上，随着电机转速的提高，最大电压极限是一簇不断缩小，以(-1，0)为中心的椭圆，称为电压极限椭圆。电流矢量ia必须位于电流极限圆和电压极限椭圆中，否则电枢电流不能跟随给定电流，永磁同步电机的调速性能将下降。在电机低速运行段，电压极限椭圆较大，电流控制器输出电流能力主要受到电流极限圆的约束，限制了永磁同步电机低速时的输出力矩。在高速运行段，电压极限椭圆不断缩小，电压极限椭圆成为逆变器输出约束的主要方面，从而限制了永磁同步电机的调速运行范围。采用弱磁控制可以扩展永磁同步电机的调速范围，在高速段避免电流控制器饱和，即提高高速运行时永磁同步电机矢量控制系统的调速性能。
在永磁同步电机矢量控制系统中，正常转速运行范围内能够采用不同的电流控制策略，采用这些电流控制方法时，随着电机转速的升高，电流控制器很快就会进入饱和。
基于matlab永磁同步电机控制系统建模仿真方法
摘要：
永磁同步电机是一种高效率、高可靠性的电机，被广泛应用于各种工业和商业领域。为了实现永磁同步电机的精确控制，需要建立一个完备的控制系统，通过控制系统对电机进行控制。本文基于matlab平台，介绍了永磁同步电机控制系统的建模方法和仿真方法，帮助读者深入了解永磁同步电机控制系统的原理和实现方法。
关键词：
永磁同步电机；控制系统；建模；仿真
正文：
一、永磁同步电机的基本原理
永磁同步电机是一种特殊的交流电机，其转子上固定有永磁体，因此具有高效率、高功率密度、高转速、高精度控制等优点。在永磁同步电机的控制系统中，通常采用矢量控制方式，以实现对电机的精确控制。
二、永磁同步电机控制系统的建模方法
为了实现对永磁同步电机的精确控制，需要建立一个完备的控制系统。在matlab平台上，可以使用Simulink工具箱快速构建永磁同步电机的控制系统。
1. 建立电机模型
在Simulink中，使用Simscape Electrical工具箱，可以快速建立永磁同步电机的电路模型。在建立电机模型时，需要设置电机的参数，如电感、电阻、永磁体磁通等。
2. 建立控制系统模型
在建立控制系统模型时，需要考虑控制策略、控制器类型、控制器参数等因素。常用的控制策略包括速度环控制、电流环控制、位置环控制等。在控制器类型方面，常用的控制器包括PID控制器、模糊控制器、神经网络控制器等。其中，PID控制器是最常用的控制器类型之一，具有简单易用、性能稳定等优点。
3. 建立仿真模型
在建立仿真模型时，需要将电机模型和控制系统模型进行连接，并设置仿真参数，如仿真时间、仿真步长等。通过仿真模型，可以对永磁同步电机控制系统进行性能分析、控制策略优化等。
三、永磁同步电机控制系统的仿真方法
在建立永磁同步电机控制系统的仿真模型后，可以通过仿真方法对电机的性能进行分析和优化。
