永磁同步电机的转矩直接控制一、本文概述本文旨在探讨永磁同步电机(PMSM)的转矩直接控制策略。
永磁同步电机作为现代电力传动系统中的核心组件,具有高效率、高功率密度和优良的控制性能。
转矩直接控制作为一种先进的电机控制技术,能够实现对电机转矩的快速、精确控制,从而提高电机系统的动态响应性能和稳定性。
本文首先将对永磁同步电机的基本结构和原理进行简要介绍,为后续转矩直接控制策略的研究奠定基础。
随后,将详细阐述转矩直接控制的基本原理和实现方法,包括转矩计算、控制器设计和优化等方面。
在此基础上,本文将重点分析转矩直接控制在永磁同步电机中的应用,探讨其在实际运行中的优势和局限性。
本文还将对转矩直接控制策略的性能进行仿真和实验研究,评估其在不同工况下的控制效果。
通过对比分析,本文将提出改进和优化转矩直接控制策略的方法,以提高永磁同步电机的控制性能和运行效率。
本文将对转矩直接控制在永磁同步电机中的应用前景进行展望,探讨其在新能源汽车、工业自动化等领域的发展潜力。
本文的研究成果将为永磁同步电机的转矩直接控制提供理论支持和实践指导,推动其在现代电力传动系统中的广泛应用。
二、永磁同步电机的基本原理永磁同步电机(PMSM)是一种特殊的同步电机,其磁场源由永磁体提供,无需外部电源供电。
PMSM利用磁场相互作用产生转矩,从而实现电机的旋转运动。
PMSM的定子部分与常规电机相似,由三相绕组构成,用于产生电磁场。
而转子部分则装有永磁体,这些永磁体产生的磁场与定子绕组的电磁场相互作用,产生转矩。
PMSM的转矩大小和方向取决于定子电流的大小、方向以及永磁体与定子绕组磁场之间的相对位置。
PMSM的控制主要依赖于对定子电流的控制。
通过改变定子电流的大小、频率和相位,可以实现对PMSM转矩和转速的精确控制。
与传统的感应电机相比,PMSM具有更高的转矩密度和效率,以及更低的维护成本。
PMSM的工作原理基于法拉第电磁感应定律和安培环路定律。
当定子绕组通电时,会产生一个旋转磁场,这个磁场与转子上的永磁体磁场相互作用,产生转矩。
永磁同步电机的控制方法
永磁同步电机的控制方法通常有以下几种:
1. 矢量控制:通过对永磁同步电机的电流和转子位置进行精确控制,实现精准的转速和转矩控制。
控制系统中包含了速度闭环和电流闭环控制,能够实现较高的响应速度和稳定性。
2. 直接转矩控制(DTC):在矢量控制的基础上,直接对电机转矩进行控制,通过实时监测电机状态和转矩需求,调整电机相电流和振幅,从而实现转矩控制和动态响应调节,避免了传统的速度环节和PI控制器,提高了系统的动态性能。
3. 感应机同步转矩控制(ISDT):利用感应机的电流矢量和同步电机之间的转子位置误差,实现对同步电机的转矩控制。
通过对比感应机和同步电机电磁转矩的误差,并根据误差进行调节,以实现精确转矩控制。
4. 滑模控制:利用滑模控制器,通过对滑动面进行设计,将同步电机的速度和位置误差纳入控制范围,实现速度闭环控制和稳定控制。
滑模控制方法具有较强的鲁棒性和快速响应特性,适用于对永磁同步电机的高性能控制要求。
5. 直接自适应控制(Direct Adaptive Control,DAC):基于模型引导技术,根据电机特性建立适应器模型,通过实时修正控制器参数,使得控制器能够自适应地处理电机的变化和非线性特性,以实现精准控制。

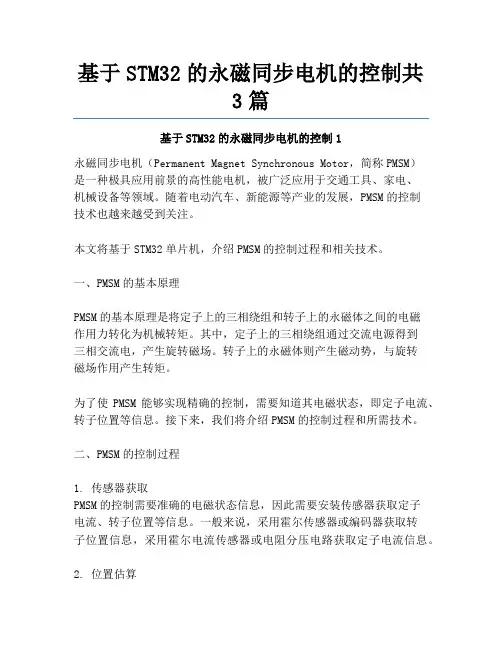

基于STM32的永磁同步电机的控制共3篇基于STM32的永磁同步电机的控制1永磁同步电机(Permanent Magnet Synchronous Motor,简称PMSM)是一种极具应用前景的高性能电机,被广泛应用于交通工具、家电、机械设备等领域。
随着电动汽车、新能源等产业的发展,PMSM的控制技术也越来越受到关注。
本文将基于STM32单片机,介绍PMSM的控制过程和相关技术。
一、PMSM的基本原理PMSM的基本原理是将定子上的三相绕组和转子上的永磁体之间的电磁作用力转化为机械转矩。
其中,定子上的三相绕组通过交流电源得到三相交流电,产生旋转磁场。
转子上的永磁体则产生磁动势,与旋转磁场作用产生转矩。
为了使PMSM能够实现精确的控制,需要知道其电磁状态,即定子电流、转子位置等信息。
接下来,我们将介绍PMSM的控制过程和所需技术。
二、PMSM的控制过程1. 传感器获取PMSM的控制需要准确的电磁状态信息,因此需要安装传感器获取定子电流、转子位置等信息。
一般来说,采用霍尔传感器或编码器获取转子位置信息,采用霍尔电流传感器或电阻分压电路获取定子电流信息。
2. 位置估算针对没有安装位置传感器的情况,可以采用磁场观测器或滑模观测器等算法来实现位置估算。
3. 控制算法选择对于PMSM的控制算法,可以选择基于直流型或交流型控制的空间矢量调制(Space Vector Modulation,简称SVPWM)或PI控制等算法。
其中,基于直流型控制的SVPWM由于计算量小、实现简单,更适合嵌入式单片机平台。
4. 控制器的设计与实现选择STM32单片机作为PMSM控制器,需要进行硬件和软件的设计与实现。
在硬件设计方面,需要选择合适的器件如功率MOS管、光耦、保险丝等;在软件实现方面,需要编写电机控制程序,实现数据采集、控制算法等功能。
5. 闭环控制系统搭建为了保证PMSM控制精度,需要建立闭环控制系统。
一般由电流环、速度环、位置环组成。
永磁同步电机控制系统结构原理
永磁同步电机控制系统由以下几个主要部分组成:
1.传感器:用于测量电机的运行参数,如转速、电流、电压等。
常用的传感器
包括转速传感器、电流传感器、电压传感器等。
2.控制器:根据传感器测量的数据,计算出电机的控制信号。
控制器的类型有
很多,常用的控制器包括矢量控制器、直接转矩控制器等。
3.执行器:将控制器的控制信号转换为电机能够接受的形式。
常用的执行器包
括逆变器、电机等。
永磁同步电机控制系统的结构原理如下:
●传感器测量电机的运行参数。
●控制器根据传感器测量的数据,计算出电机的控制信号。
●执行器将控制器的控制信号转换为电机能够接受的形式。
●电机根据执行器输出的控制信号进行运行。
永磁同步电机控制系统可以实现电机的速度、转矩、位置等参数的控制。
控制系统的性能将直接影响电机的运行性能和效率。
永磁同步电机控制系统的控制策略有很多,常用的控制策略包括:
●矢量控制:将电机的转子坐标系转换为定子坐标系,并在定子坐标系下进行
控制。
矢量控制具有良好的控制性能,可以实现电机的快速、精准控制。
●直接转矩控制:直接对电机的转矩进行控制。
直接转矩控制具有较高的控制
速度,可以实现电机的快速响应。

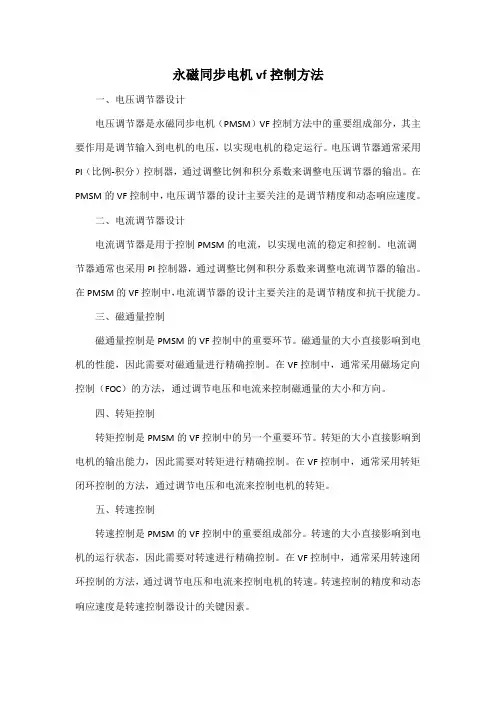

永磁同步电机vf控制方法
一、电压调节器设计
电压调节器是永磁同步电机(PMSM)VF控制方法中的重要组成部分,其主要作用是调节输入到电机的电压,以实现电机的稳定运行。
电压调节器通常采用PI(比例-积分)控制器,通过调整比例和积分系数来调整电压调节器的输出。
在PMSM的VF控制中,电压调节器的设计主要关注的是调节精度和动态响应速度。
二、电流调节器设计
电流调节器是用于控制PMSM的电流,以实现电流的稳定和控制。
电流调节器通常也采用PI控制器,通过调整比例和积分系数来调整电流调节器的输出。
在PMSM的VF控制中,电流调节器的设计主要关注的是调节精度和抗干扰能力。
三、磁通量控制
磁通量控制是PMSM的VF控制中的重要环节。
磁通量的大小直接影响到电机的性能,因此需要对磁通量进行精确控制。
在VF控制中,通常采用磁场定向控制(FOC)的方法,通过调节电压和电流来控制磁通量的大小和方向。
四、转矩控制
转矩控制是PMSM的VF控制中的另一个重要环节。
转矩的大小直接影响到电机的输出能力,因此需要对转矩进行精确控制。
在VF控制中,通常采用转矩闭环控制的方法,通过调节电压和电流来控制电机的转矩。
五、转速控制
转速控制是PMSM的VF控制中的重要组成部分。
转速的大小直接影响到电机的运行状态,因此需要对转速进行精确控制。
在VF控制中,通常采用转速闭环控制的方法,通过调节电压和电流来控制电机的转速。
转速控制的精度和动态响应速度是转速控制器设计的关键因素。
永磁同步电机控制系统结构原理永磁同步电机控制系统主要由控制器、永磁同步电机、检测装置等组成。
其结构原理如下:
1.控制器:控制器是整个系统的核心,负责接收指令和控制电机的运行。
控制器内部包含了控制算法和逻辑运算电路,可以对输入的指令进行解析和处理,并输出相应的控制信号。
2.永磁同步电机:永磁同步电机是系统的执行部分,负责将电能转换为机械能。
电机的定子部分包含多个线圈,可以通过控制电流的相位和大小来改变电机内部的磁场分布,从而驱动电机旋转。
3.检测装置:检测装置负责检测电机的位置和速度等信息,并将这些信息反馈给控制器。
控制器根据反馈信息调整控制算法,实现对电机的精确控制。
在运行过程中,控制器首先根据输入指令和电机状态信息,计算出电机的目标位置和速度。
然后,控制器输出相应的控制信号,驱动电机旋转并改变电流相位和大小,使电机旋转至目标位置并保持恒速旋转。
同时,检测装置实时检测电机的位置和速度信息,并将这些信息反馈给控制器。
控制器根据反馈信息调整控制算法,实现对电机的精确控制。
永磁同步电机控制系统具有高精度、高效率、高可靠性等优点,广泛应用于伺服系统、数控机床、电动汽车等领域。

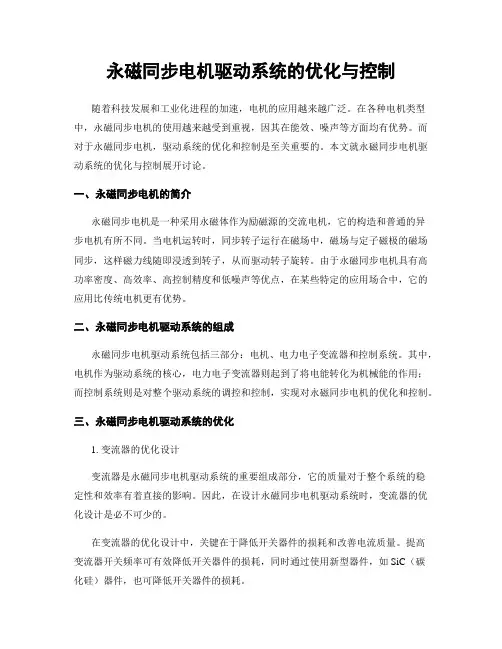

永磁同步电机驱动系统的优化与控制随着科技发展和工业化进程的加速,电机的应用越来越广泛。
在各种电机类型中,永磁同步电机的使用越来越受到重视,因其在能效、噪声等方面均有优势。
而对于永磁同步电机,驱动系统的优化和控制是至关重要的。
本文就永磁同步电机驱动系统的优化与控制展开讨论。
一、永磁同步电机的简介永磁同步电机是一种采用永磁体作为励磁源的交流电机,它的构造和普通的异步电机有所不同。
当电机运转时,同步转子运行在磁场中,磁场与定子磁极的磁场同步,这样磁力线随即浸透到转子,从而驱动转子旋转。
由于永磁同步电机具有高功率密度、高效率、高控制精度和低噪声等优点,在某些特定的应用场合中,它的应用比传统电机更有优势。
二、永磁同步电机驱动系统的组成永磁同步电机驱动系统包括三部分:电机、电力电子变流器和控制系统。
其中,电机作为驱动系统的核心,电力电子变流器则起到了将电能转化为机械能的作用;而控制系统则是对整个驱动系统的调控和控制,实现对永磁同步电机的优化和控制。
三、永磁同步电机驱动系统的优化1. 变流器的优化设计变流器是永磁同步电机驱动系统的重要组成部分,它的质量对于整个系统的稳定性和效率有着直接的影响。
因此,在设计永磁同步电机驱动系统时,变流器的优化设计是必不可少的。
在变流器的优化设计中,关键在于降低开关器件的损耗和改善电流质量。
提高变流器开关频率可有效降低开关器件的损耗,同时通过使用新型器件,如SiC(碳化硅)器件,也可降低开关器件的损耗。
另外,改善电流质量的方法有很多,比如使用滤波器和多电平变流器等。
这样可以避免电流出现共振,减小谐波,改善电能质量。
2. 控制策略的优化设计控制策略的优化设计是永磁同步电机驱动系统的重要组成部分。
优化的控制策略可以在保证电机高效运行的同时,减小系统的损耗。
其主要包括:(1)电机理论模型建立和参数识别。
建立准确的电机模型和获取精确的电机参数是控制策略设计中的基础。
(2)电机控制模式选择。

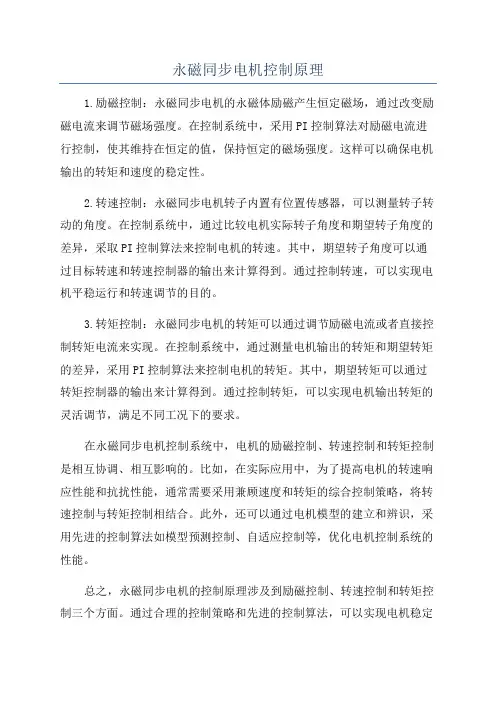

永磁同步电机控制原理
1.励磁控制:永磁同步电机的永磁体励磁产生恒定磁场,通过改变励磁电流来调节磁场强度。
在控制系统中,采用PI控制算法对励磁电流进行控制,使其维持在恒定的值,保持恒定的磁场强度。
这样可以确保电机输出的转矩和速度的稳定性。
2.转速控制:永磁同步电机转子内置有位置传感器,可以测量转子转动的角度。
在控制系统中,通过比较电机实际转子角度和期望转子角度的差异,采取PI控制算法来控制电机的转速。
其中,期望转子角度可以通过目标转速和转速控制器的输出来计算得到。
通过控制转速,可以实现电机平稳运行和转速调节的目的。
3.转矩控制:永磁同步电机的转矩可以通过调节励磁电流或者直接控制转矩电流来实现。
在控制系统中,通过测量电机输出的转矩和期望转矩的差异,采用PI控制算法来控制电机的转矩。
其中,期望转矩可以通过转矩控制器的输出来计算得到。
通过控制转矩,可以实现电机输出转矩的灵活调节,满足不同工况下的要求。
在永磁同步电机控制系统中,电机的励磁控制、转速控制和转矩控制是相互协调、相互影响的。
比如,在实际应用中,为了提高电机的转速响应性能和抗扰性能,通常需要采用兼顾速度和转矩的综合控制策略,将转速控制与转矩控制相结合。
此外,还可以通过电机模型的建立和辨识,采用先进的控制算法如模型预测控制、自适应控制等,优化电机控制系统的性能。
总之,永磁同步电机的控制原理涉及到励磁控制、转速控制和转矩控制三个方面。
通过合理的控制策略和先进的控制算法,可以实现电机稳定
运行和输出性能的优化。
这些控制原理对于永磁同步电机在各类应用中的性能提升和工程应用具有重要意义。
