2012年下学期期中考试一年级电工基础试题

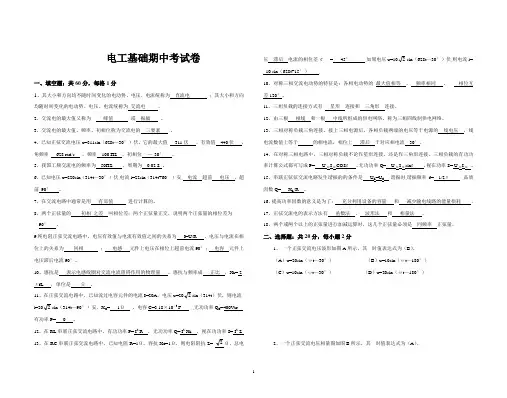

电工基础期中考试卷一、填空题：共60分，每格1分1、其大小和方向均不随时间变化的电动势、电压、电流统称为直流电；其大小和方向均随时间变化的电动势、电压、电流统称为交流电。

2、交流电的最大值又称为峰值或振幅。

3、交流电的最大值、频率、初相位称为交流电的三要素。

4、已知正弦交流电压u=311sin（628t—30°）伏，它的最大值311伏，有效值440伏，角频率628 rad/s ，频率100 HZ ，初相位—30°。

5、我国工频交流电的频率为50HZ ，周期为0.02 S 。

6、已知电压u=220sin（314t—30°）伏,电流i=22sin（314t+60°）安, 电流超前电压，超前90°。

7、在交流电路中通常是用有郊值进行计算的。

8、两个正弦量的初相之差叫相位差；两个正弦量正交，说明两个正弦量的相位差为90°。

9纯电阻正弦交流电路中，电压有效值与电流有效值之间的关系为I=U/R 、电压与电流在相位上的关系为同相；电感元件上电压在相位上超前电流90°；电容元件上电压滞后电流90°。

10、感抗是表示电感线圈对交流电流阻碍作用的物理量。

感抗与频率成正比，X L= 2πfL ，单位是Ω。

11、在正弦交流电路中，已知流过电容元件的电流I=20A，电压u=202sin（314t）伏，则电流i=202sin（314t—90°）安，X C= 1Ω，电容C=3.18×10－3 F,无功功率Q C=400Var有功率P= 0 。

12、在RL串联正弦交流电路中，有功功率P= I2 R ，无功功率Q= I2 X L，视在功功率S= I2 Z13、在RC串联正弦交流电路中，已知电阻R=1Ω，容抗X C=1Ω，则电阻阻抗Z= 2Ω，总电压滞后电流的相位差¢= 45°,如果电压u=102sin（628t—30°）伏,则电流i= 10 sin（628t+15°）,10、对称三相交流电动势的特征是：各相电动势的最大值相等、频率相同、相位互差120°。

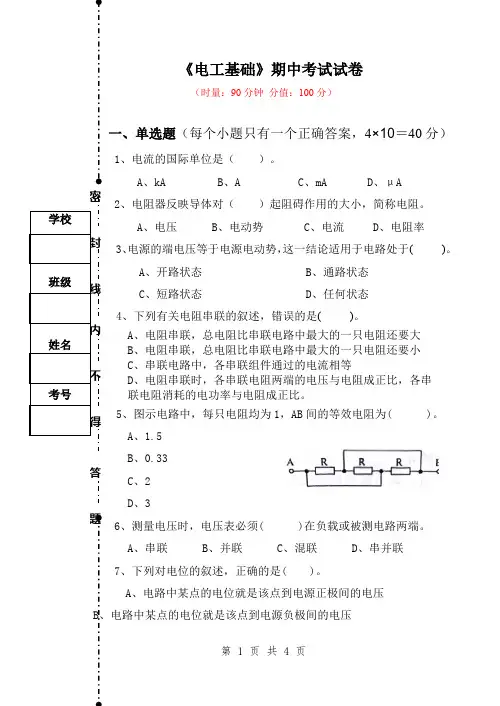

学校班级姓名考号密封线内不得答题《电工基础》期中考试试卷（时量：90分钟分值：100分）一、单选题（每个小题只有一个正确答案，4×10＝40分）1、电流的国际单位是（）。

A、kAB、AC、mAD、μA2、电阻器反映导体对（）起阻碍作用的大小，简称电阻。

A、电压B、电动势C、电流D、电阻率3、电源的端电压等于电源电动势，这一结论适用于电路处于( )。

A、开路状态B、通路状态C、短路状态D、任何状态4、下列有关电阻串联的叙述，错误的是( )。

A、电阻串联，总电阻比串联电路中最大的一只电阻还要大B、电阻串联，总电阻比串联电路中最大的一只电阻还要小C、串联电路中，各串联组件通过的电流相等D、电阻串联时，各串联电阻两端的电压与电阻成正比，各串联电阻消耗的电功率与电阻成正比。

5、图示电路中，每只电阻均为1，AB间的等效电阻为( )。

A、1.5B、0.33C、2D、36、测量电压时，电压表必须( )在负载或被测电路两端。

A、串联B、并联C、混联D、串并联7、下列对电位的叙述，正确的是( )。

A、电路中某点的电位就是该点到电源正极间的电压B、电路中某点的电位就是该点到电源负极间的电压C、电路中某点的电位就是该点到机箱外壳间的电压D、电路中选一点作为参考点，则电路中某点的电位就是该点到参考点之间的电压8、闭合电路，端电压随外电路电流的增大而（）。

A、增大B、减小C、不变D、先增大后减小9、将一个安培表和一个伏特表串联在某一电路中，下列说法正确的是( )。

A、安培表和伏特表的指针都不会发生任何偏转B、安培表和伏特表的指针都会发生相同程度的偏转C、安培表的指针会发生偏转，伏特表的指针几乎不发生偏转D、伏特表的指针会发生偏转，安培表的指针几乎不发生偏转。

10、如图所示，为使输出电压=0.1V，则输入电压的值是（）。

A、0.1VB、1VC、10VD、100V二、判断题（2×5＝10分）（）1.电气符号所代表的就是实际的电子元器件（）2.电压的实际方向是由高电位点指向低电位点（）3.用万用表欧姆档检测电阻器的标称阻值时，每次换挡都要调零（）4.由欧姆定律公式R=U/I可知，电阻R的大小与电压有关（）5.并联电阻起分流作用，阻值差别越大则分流作用越明显三、填空题（2×10＝20分）1、电路的三种状态是_________、_________、_________。

电工基础期中测试卷（一年级工业类）班级 姓名一、单项选择题：（每小题3分，共计24分）1.相同材料制成的两个均匀导体，长度之比是3:5，横截面积之比是4:1，则其电阻之比为（ ）。

A 12:5B 3:20C 7:6D 20:32.220V 、40W 白炽灯正常发光（ ），消耗的电能为1kWh 。

A 20hB 40hC 45hD 25h3.通常电工术语“负载大小”是指（ ）的大小。

A 等效电阻B 实际电功率C 实际电压D 负载电流4.一个额定功率为1W ，电阻值为100Ω的电阻，允许通过的最大电流为（ ）。

A 0.001AB 0.1AC 1AD 100A5.将321R R R 〉〉的三值电阻串联，然后接在电压为U 的电源上，获得功率最大的电阻是 （ ）。

A R 1B R 2C R 3D R 46.两个阻值均为555Ω的电阻作串联时的等效电阻与作并联时的等效电阻之比为（ ）。

A 2:1B 1:2C 4:1D 1:47.在右图所示的电路中，E=10V ，R 0=1Ω，要使R P 获得最大功率，R P 应为（ ）。

A 0.5ΩB 1ΩC 1.5ΩD 0Ω8.电路如图所示，A 点的点位为（ ）。

A 6VB 8VC -2VD 10V二、多项选择题（每小题4分，共计20分）1.关于万用表说法及使用正确的是（ ）。

A ．电压、电流档的刻度是均匀的。

B ．电阻档的刻度是均匀的。

C ．测量电阻时每次测量前都必须进行机械调零。

D ．在进行电阻测量时，可不断开电源进行测量。

2.根据电阻定律Sl R ρ=的表述，下列选项中正确的有（ ）。

A ．电阻值大的导体电阻率一定大。

B ．对于同种材料组成的导体，在横截面一定的前提下，其长度越长，则阻值越大。

C ．对于同种材料组成的导体，在长度相同情况下，横截面越大，则阻值越小。

D ．在长度、横截面积相同的情况下，材料的导电性能越好，则电阻值越小。

3.关于部分电路欧姆定律说法正确的是（ ）。

一年级《电工基础》期中考试试题2一、选择题（3分 ×18=54分）3、在纯电容电路中，下列各式正确的是（ ）。

A.i=C C X u B.i=C u C ω C.I=C U C ω D.I= XcU c 4、在纯电感电路中，已知电压的初相角为300，则电流的初相角为（ ）.A. 600B.- 600C. 300D.- 3005、在纯电容电路中，已知电压的初相角为00，则电流的初相角为（ ）.A. 300B.900C. -900D.6006、旋转矢量法可以对（ ）进行加法运算。

A. 多个同频率的正弦交流量B. 多个不同相位的正弦交流量C. 多个不同频率的正弦交流量D. 多个不同频率及相位的正弦交流量7、提高功率因数的目的是（ ）.A. 提高用电器的效率B. 减少无功功率，提高电源的利用率C. 增加无功功率，提高电源的利用率D. 以上都不是8、在并联谐振电路中，( ).A.Q 值越大，电感中的电阻越大B. Q 值越大，电感电容中的电流越大C. 电感电容中的电流是总电流的Q 倍D. 电感中电流与电容中电流几乎大小相等9、在正弦交流电的波形图上，若两个正弦量正交，说明这两个正弦量的相位差是（ ）A. 1800B.900C. 00D.60011、40w 、60w 、和100w 三只灯泡串联后接在220V 电源中，发热量由大到小的排列顺序是（ ）A. 100w 、60w 、40 wB.40w 、60w 、100 wC. 100w 、40w 、60 wD. 60w 、100w 、40 w12、提高功率因数可提高（ ）。

A. 负载功率B. 负载电流C. 电源电压D. 电源的输电效益15、灯泡电压220V ，电路中电流0.5A ，通电1h 消耗的电能是（ ）A.0.2 kw.hB. 0.11kw.hC. 110 kw.hD. 0.4 kw.h二、判断题（1分×）2、RLC 串联交流电路中，电压一定超前电流一个角度。
