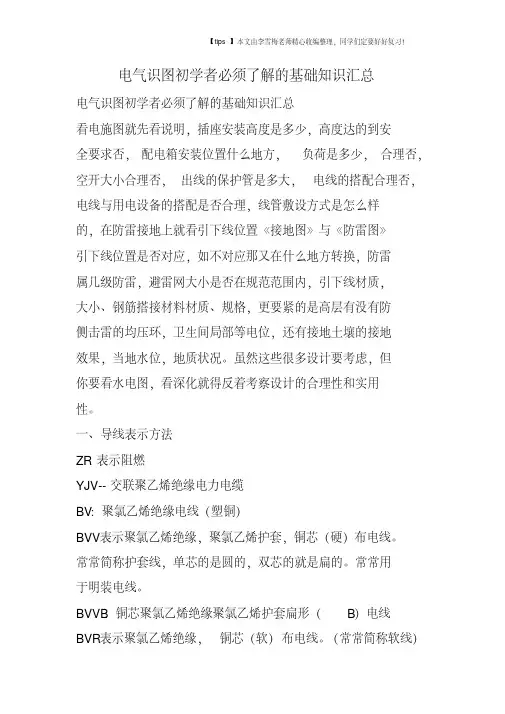

电气识图初学者必须了解的基础知识汇总
电气识图初学者必须了解的基础知识汇总
看电施图就先看说明，插座安装高度是多少，高度达的到安
全要求否，配电箱安装位置什么地方，负荷是多少，合理否，
空开大小合理否，出线的保护管是多大，电线的搭配合理否，
电线与用电设备的搭配是否合理，线管敷设方式是怎么样
的，在防雷接地上就看引下线位置《接地图》与《防雷图》
引下线位置是否对应，如不对应那又在什么地方转换，防雷
属几级防雷，避雷网大小是否在规范范围内，引下线材质，
大小、钢筋搭接材料材质、规格，更要紧的是高层有没有防
侧击雷的均压环，卫生间局部等电位，还有接地土壤的接地
效果，当地水位，地质状况。虽然这些很多设计要考虑，但
你要看水电图，看深化就得反着考察设计的合理性和实用
性。
一、导线表示方法
ZR 表示阻燃
YJV--交联聚乙烯绝缘电力电缆
BV：聚氯乙烯绝缘电线（塑铜）
BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。
常常简称护套线，单芯的是圆的，双芯的就是扁的。常常用
于明装电线。
BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线
BVR表示聚氯乙烯绝缘，铜芯（软）布电线。（常常简称软线）
一、图幅分区
由边框线围成的图面称为图纸的幅面。幅面大小共分为五类：A0～A4；
A3分别留装订边和不留装订边的尺寸，基本幅面尺寸 表1 基本幅面尺寸
幅面代号 A0 A1 A2 A3 A4
尺寸（B×L） 841×1189 594×841 420×594 297×420 210×297
留装订边边宽（c） 10 10 10 5 5
不留装订边边宽（f） 20 20 10 10 10
装订册边宽（d） 25
表2 较长图纸的实际幅面
幅面代号 A3×3 A3×4 A4×3 A4×4 A4×5
尺寸（B×L） 420×891 420×1189 297×630 297×841 297×1051
留有装订边的A3图框
不留装订边的A3图框
为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。图幅分区的方法是将图纸相互垂直的两边的两边加以等分。分区数为偶数，每一分区的长度为25～75mm。每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。
图幅分区示意图 图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示。如在图中，继电器线圈区号为B5，电阻的区号为C5。2.图的布局
二、图的布局
图的合理布局会对正确、快速的读图带来很大影响。
图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观。
布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字。
元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置。例在图（a）、(b)中，S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作。如不按这一顺序阅读则很难读懂。
（a） 水平布局 (b) 垂直布局
图的布局示例
三、连接线
是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线。根据各种图形和图面情况不同，连接线有多种表示方法。
电工识图基本知识
电工识图基本知识
电气控制电路和电气设备的安装、设计调试与维修都要有相应的电气图作为依据或参考。电气图是根据国家制订的图形符号和文字符号标准，按照规定的画法绘制出的图纸。它是电气工程技术的语言，凡从事维修的电工，必须掌握识读电气图。
一、电工识图的基础知识
1 、电气图的分类
电气原理图(维修中用得较多)、电气安装接线图(维修中用得较多)、电气系统图、方框图、展开接线图、电器元件平面布置图、系统图。
1)电气原理图
是用电气符号、按工作顺序排画的，详细表示了电路中电气元件、设备、线路的组成以及电路的工件原理和连接关系，而不考虑电气元件、设备的实际位置和尺寸的一种简图。
2)电气安装接线图
它是根据电气原理图和位置图编制而成的，主要用于电气设备及电气线路的安装接线、检查、维修和故障处理。又可分为单元接线图、互连接线图、端子接线图。
2、电气图中区域的划分
标准的电气图(电气原理图)对图纸的大小(图幅)、图框尺寸和图区编号均有一定的要求。图框线上、下方横向有阿拉伯数字1，2，3等，图框线，左、右纵向标有大写字母A、B、C等，这些是图区编号，是为了便于检索图中的电气线路或元件，方便阅读、理解全线路的工作原理而设置的，俗称“功能格”。
3、电气图中符号位置索引
为了便于查找电气图中某一元件的位置，通常采用符号索引是由图区编号中代表(横向)的字母和代表列(纵向)的数字组合，必须时还须注明所在图号、页次。
4、电气符号 在电气图早的电气符号是国家统一规定的，它包括图形符号、文字符号和回路符号。
图形符号：基本符号 、?一般符号 、? 明细符号。
基本符号：基本文字符号(单、双字母符号)、辅助文字符号 、明细符号
技术数据的表示方法
5、电气图识图的一般方法
(1)查阅文字说明----包含系统功能、电气原理、元器件，明细等技术说明资料。
(2)系统模块分解---一般对原理图、逻辑图、流程图等按功能模块分解。而对接线图往往安装制作的位置模块分解。化大为小的分析方法 。
电气二次图纸识图与标号知识
1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。 1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。
1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。熟记下列常用的回路标号：1：控制回路电源的正极。如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。
2：控制回路电源的正极。 701：信号回路电源的正极。 702：信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。特点为标号以6开头。其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。 901、902、903…..或J901、J902、J903、…..等为信号回路。 7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
