低压无功补偿装置的常见类别称谓介绍

低压柜无功功率补偿装置低压电力系统中，无功功率的控制是非常重要的，这是因为无功功率是由电网和负载中的电容和电感器件造成的。

在没有有效的无功功率控制装置的情况下，电网中的无功功率会增加，导致稳定性问题，并且会提高负载的功耗，从而导致额外的能源浪费和维护成本。

为了解决这些问题，一种常见的解决方案是使用无功功率补偿装置，它可以实现对电网中的无功功率的补偿和控制。

本文将介绍低压电力系统中常见的无功功率补偿装置，包括其原理、构成和工作方式。

一、无功功率的概念和作用无论何时，在交流电路中都存在两种功率：有功功率和无功功率。

有功功率是电路中产生的实际功率，例如，用于加热、照明和机械驱动等。

而无功功率表示电路中所存储的非实际功率，例如由电容和电感器件产生的电场和磁场存储的能量，它们在交流电路中进行能量变换，但不对负载产生直接效果。

在交流电力系统中，无功功率并不实用，因为它不对电网负载产生直接效果。

无功功率消耗了电能，但并不转化为其他有用形式的能量，所以完全不加以利用会浪费很多电能，需要进行正确的控制和管理。

通过无功功率补偿的控制，可以使得系统传输和分配电能更加稳定和可控，并且可以保证负载的安全运行。

二、无功功率补偿的原理无功功率补偿装置是通过串联电动势和电容器或并联电动势和电感器，来消除负载导致的无功功率的装置。

通过调整电动势或者电容器电感器的电流来改变电路中的电流相位，使负载的功率因数接近或者等于1，从而消除无功功率。

低压电力系统中的无功功率补偿装置主要由电容器、电感器、电动势和控制单元组成。

其中，电容器和电感器被称为补偿器件，电动势被称为补偿电源，控制单元提供了对补偿器件和补偿电源的控制。

（1）电容器电容器是低压无功功率补偿中最常用的器件，因为它具有成本低，效率高，维护简单等优点。

电容器可用于串联补偿或并联补偿。

电感器也是一种常用的补偿器件，主要用于串联补偿。

电感器可以帮助平衡电路中的电流和电压，消除负载和线路中的无功功率。

特高压变电站低压侧无功补偿装置
特高压变电站是电网输电系统中的重要组成部分，其作用是将高压电能通过变压器变换为适用于城市和农村用电的低电压。

低压侧无功补偿装置是特高压变电站中的一个重要部件，它的作用是提高电网的功率因数，改善电网的负载特性，稳定供电质量。

低压侧无功补偿装置主要包括静态无功补偿装置和动态无功补偿装置两种形式。

静态无功补偿装置是采用电容器组或电抗器组来实现对电网的无功功率的补偿，通过调节电容器组或电抗器组的投切方式、容量大小和组合方式，来调整电网的功率因数。

动态无功补偿装置是采用功率电子器件，如穿越零点开关(PWSC)等，通过动态响应使电网的无功功率达到补偿要求。

1. 改善电网的功率因数：电网的功率因数是指电网有功功率与无功功率的比值，当电网的功率因数小于1时，说明电网存在大量的无功功率，这将导致电网负载能力下降、电压波动加剧、电网损耗增加等问题。

低压侧无功补偿装置可以通过调节电容器组或电抗器组的投切方式和容量大小，实现对电网的无功功率的补偿，从而提高电网的功率因数。

3. 降低电网损耗：电网输电系统中，电流在输送过程中会产生一定的电阻损耗，这就导致了电网的线路损耗。

低压侧无功补偿装置可以通过调整电容器组或电抗器组的投切方式和容量大小，优化电网的功率分配，减少不必要的电网损耗。

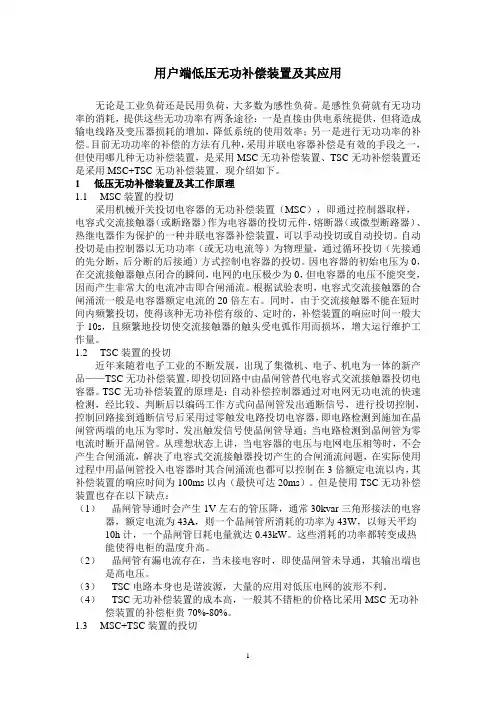

用户端低压无功补偿装置及其应用无论是工业负荷还是民用负荷，大多数为感性负荷。

是感性负荷就有无功功率的消耗，提供这些无功功率有两条途径：一是直接由供电系统提供，但将造成输电线路及变压器损耗的增加，降低系统的使用效率；另一是进行无功功率的补偿。

目前无功功率的补偿的方法有几种，采用并联电容器补偿是有效的手段之一，但使用哪几种无功补偿装置，是采用MSC无功补偿装置、TSC无功补偿装置还是采用MSC+TSC无功补偿装置，现介绍如下。

1低压无功补偿装置及其工作原理1.1MSC装置的投切采用机械开关投切电容器的无功补偿装置（MSC），即通过控制器取样，电容式交流接触器（或断路器）作为电容器的投切元件，熔断器（或微型断路器）、热继电器作为保护的一种并联电容器补偿装置，可以手动投切或自动投切。

自动投切是由控制器以无功功率（或无功电流等）为物理量，通过循环投切（先接通的先分断，后分断的后接通）方式控制电容器的投切。

因电容器的初始电压为0，在交流接触器触点闭合的瞬间，电网的电压极少为0，但电容器的电压不能突变，因而产生非常大的电流冲击即合闸涌流。

根据试验表明，电容式交流接触器的合闸涌流一般是电容器额定电流的20倍左右。

同时，由于交流接触器不能在短时间内频繁投切，使得该种无功补偿有级的、定时的，补偿装置的响应时间一般大于10s，且频繁地投切使交流接触器的触头受电弧作用而损坏，增大运行维护工作量。

1.2TSC装置的投切近年来随着电子工业的不断发展，出现了集微机、电子、机电为一体的新产品——TSC无功补偿装置，即投切回路中由晶闸管替代电容式交流接触器投切电容器。

TSC无功补偿装置的原理是：自动补偿控制器通过对电网无功电流的快速检测，经比较、判断后以编码工作方式向晶闸管发出通断信号，进行投切控制，控制回路接到通断信号后采用过零触发电路投切电容器，即电路检测到施加在晶闸管两端的电压为零时，发出触发信号使晶闸管导通；当电路检测到晶闸管为零电流时断开晶闸管。

跟踪补偿：跟踪补偿是指以无功补偿投、切装置作为控制保护装置，将低压电容器组并接在大用户400伏母线上。这种补偿方式，相当于随器补偿的作用。另选几组低压电容器作为手动或自动投切，随时补偿400伏网络中变动的无功负荷。
二、农网无功负荷浅析
在我们现有10千伏送电系统中，往往是一条线路接有几台或十几台甚至二、三十台容量大小不等的配电变压器。由于用户分散，变压器容量又很小，75千伏安以下的变压器占70%以上，而且多数变压器每天有近15个小时接近空载运行，少数在额定容量的20%～40%之间运行，每逢栽插或收割季节，会出现无功不平衡。
3．趸售和农业用电，功率因数为0.80以上。
经过努力达不到以上规定者应装设必要的补偿装置。
原水电部《供用电规则》规定：高压供电的用户必须保证功率因数在0.9以上，其他用户应保持在0.85以上。
四、几种无功补偿方式的优劣比较
对于10千伏供电系统，在变电站10千伏母线上装设集中补偿方式的并联电容器组，只能增大变压器与10千伏母线之间及上一级电压等级线路的功率因数，对10千伏母线上首端的功率因数COSφ值不能改变，线路上各配电变压器所提供的无功功率仍需从这里送出，各送出线路上的线损不能降低。所以，对于10千伏供电系统的无功补偿，最好选择随线路上配电变压器装设低压无功补偿装置，进行分散补偿方式。这种方式易于根据无功负荷需要选择补偿容量，具有“哪里缺在哪里补，缺多少补多少”，都能把10千伏及其上一级电压等级的线路线损降低一部分的特点，且补偿效果好，经济效益高。
六、无功补偿的效益评价
按国电公司有关规定，功率因数COSφ值达不到标准的应督促装设补偿装置，以降低线损。装设补偿装置，要从长远利益出发，克服当前资金匮乏困难。安装低压无功补偿装置，获益最大的是用户，其次是供电系统。我们对我公司所属农网用户，通过认真分析计算，精心设计，在自愿的基础上，为其加装了低压无功补偿电容器，从而彻底解决了用户电能质量不稳定的难题，取得了良好的社会效益，赢得了用户的好评。
