初三物理-欧姆定律专题

  • 格式：doc
  • 大小：1.67 MB
  • 文档页数：17

益人教育王老师课件 1 第十七章 欧姆定律专题

知识点梳理 欧姆定律 1. 定律容：导体中的电流，跟导体两端的电压成 ，跟导体的电阻成 。 容的理解：导体中的电流决定于导体两端的电压和导体的电阻，在电阻一定时，电流跟电压成正比；电压一定时，电流跟电阻成反比。不能错误地认为电阻与电压成正比或与电流成反比。 2.公式：（I=U/R）式 中单位：I→安(A)；U→伏(V)；R→欧(Ω)。1安=1伏/欧。 3.公式的理解： ①式中的I、U和R必须是在同一时刻的同一段电路中； ②I、U和R中已知任意的两个量就可求另一个量； ③计算时单位要统一。 1、 欧姆定律的应用： ①同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。（R=U/I） ②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R） ③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR） 4.电阻的测量 ①伏安法 ②伏阻法 ③安阻法 4.安滑法 电路原理图： . . . .

... . ... . 5.电阻的串联和并联 ①、串联 R=R1+R2 串联电阻的总阻值比任何一个分电阻的阻值都 电阻串联相当于增加了电阻的 ②．并联 并联电阻的总电阻比任何一个分电阻的阻值都 电阻并联相当于增加了电阻的 6.电学规律 连接方式 串联 并联

电路图 电流特点 电压特点 总电阻 分流分压

经典例题解析： 例1：关于公式R=，下列说法中正确的是（ ） A． 导体的电阻与导体两端电压成正比 B． 导体的电阻与通过导体的电流成反比 C． 导体的电阻与导体两端电压成正比，与通过导体电流成反比 D． 导体的电阻与导体两端电压和通过导体电流都无关

【变式训练】（1）（2003，）根据欧姆定律公式IUR的变形式RUI及电阻的性质，可以判定当：（ ）

A.U变大时，UI变小； B.U变大时，UI变大 C.U变小时，UI不变； D.U=0时，UI=0 （2）．（2010•黔南州）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（ ） A． 电阻一定时，电流随着电压的增大而增大 . . . . ... . ... . B． 电阻一定时，电压随着电流的增大而增大 C． 电压一定时，电流随着电阻的增大而减小 D． 电压一定时，电阻随着电流的增大而减小 （3）．如图是R1和R2两个电阻中的电流随它们两端电压变化的I﹣U图象．从图象可知，电阻R1 _________ R2（选填“＜”、“＞”或“=”）．

电流表和电压表示数的变化（动态电路分析） 例2：(2003,)如图1中电源电压保持不变，R2为定值电阻。开关S闭合后，以下说确的是：（ ） A. 滑片P向右移动，表A示数变小，表V示数变小； B. 滑片P向右移动，表A示数变大，表V示数变大； C. 滑片P向左移动，表A示数变小，表V示数变大； D. 滑片P向左移动，表A示数变大，表V示数变小。

图1 R2 A V S P R1

【变式训练】（1）如图所示，电源两极间电压不变，当滑动变阻器的滑片向右移动时，电流表和电压表的示数变化情况是（ ） A．电压表的示数增大，电流表的示数减小 B．电压表的示数减小，电流表的示数增大 C．电压表的示数增大，电流表的示数增大 D．电压表的示数减小，电流表的示数减小

（2）、新交规2013年1月1日开始执行，饮酒驾驶属于犯罪行为。酒精测试仪是用来检测驾驶员是否酒后驾车，它的原理图如图4所示。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，则( )

A．电流表、电压表示数都变大 B．电流表、电压表示数都变小 C．电流表示数变小，电压表示数变大 . . . . ... . ... . D．电流表示数变大，电压表示数变小 欧姆定律的应用： 例3、甲乙两电阻之比为2：1，将它们串联在电路中时，它们两端的电压之比为（ ） A．1：2 B．2：1 C．1：1 D．无法比较 例4将电阻R1、R2并联在电路中，已知R1=4R2，则在通过R1、R2的电流之比为（ ）

A．1:4 B．4:1 C．2:1 D．1:16 【变式训练】（1）、两根镍铬合金丝横截面积相同，长度是21LL，把它们串联后接入电路，则通过它的电流和两端的电压分别满足（ ）． A．2121,UUII B．2121,UUII

C．2121,UUII D．21II， 21UU （2）、有三个电阻，阻值分别是3Ω、6Ω、9Ω，串联后接到6V的电源上，则三个电阻两端的电压分别是（ ） A．2V、4V、6V B．1V、2V、3V C．3V、2V、1V D．6V、4V、2V

（3）、如图所示，A 1A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则( )

A．R1:R2 =4:1 B．R1:R2=1:4 C．R1:R2=1:5 D．R1:R2=5:1 例5、下列四个图中，电阻R0的阻值已知，电源电压未知且保持不变，以下四个图中不能测出

Rx阻值的是（ ）

A． B． C． D． 例6．阻值为10Ω的电阻R1与阻值为25Ω的电阻R2串联后的总电阻是 。若通过R1

的电流为0.2A，则通过电阻R2的电流是 ，R2两端的电压是 。 . . . . ... . ... . 例7、如图所示，小灯泡正常发光时灯丝的电阻是7.5Ω，电压是1.5V。如果 电源电压为4V，要使小灯泡正常发光，应串联一个变阻器分去电压 V，并控制电路中的电流为 A，调节滑动变阻器的阻值为 Ω。

例8．两个定值电阻上分别标有“20Ω，1A”和“20Ω，0．5A”字样，将两定值电阻串联起来接在某一电路中，则该电路两端所加的最大电压为 ；若将两定值电阻并联起来接在某一电路中，则该电路两端所加的最大电压为 ．

变式训练 1.有两个电阻分别标有“1.5A.6Ω”“1A.10Ω”当把它串联起来时,电路两端最多允许加 V电压,当把它们并联起来时,则干路中允许通过的最大电流是 A 2.标有“6V，20Ω”的电铃，要使它在18V的电压下正常工作，需要 联一个 的电阻. 3.（2013年）甲和乙两灯的额定电压均为6V，图14是甲、乙两灯的电流随其两端 电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V。

4．在如图所示的电路中，当开关S断开，甲、乙两表为电流表时，示数之比为I甲：I乙= 2：3，当开关S闭合，甲、乙两表为电压表时，则两表的示数之比U甲：U乙为（ ） A． 2：1 B． 3：1 C． 1：3 D． 3：2 计算题： 例9.下图电路中，电流表示数为0.6 A，电阻R2的阻值为20 Ω，通过R2的电流为0.4 A， 求：(1)电压表的示数； (2)电阻R1的阻值. . . . .

... . ... . 例10如图电路中，R1=6Ω，R2=12Ω, 电源电压为6V, 则当K2闭合, K1、K3断开时, 电流表的示数是多少？电压表的示数是多少？当K2断开，K1、K3闭合时, 电流表的示数是多少？ 电压表的示数是多少？

变式训练如图，R1=10Ω，R2是阻值为0～40Ω的变阻器，电源电压为10V。当P在B端

时，电压表的示数多大？当P在AB中点时，电流表、电压表的示数各多大？

电路故障 例1.在图10所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则 （ ） A、灯L1可能变亮； B、灯L1亮度可能不变； C、灯L2可能断路； D、灯L2可能短路。 例2.如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是 （ ） A、电流表坏了； B、灯泡L1的灯丝断了； C、两个灯泡都断路； D、灯泡L2的灯丝断了。 . . . . ... . ... . 变式训练 （1）在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是 （ ） A、灯L1短路； B、灯L2短路； C、灯L1断路； D、灯L2断路。 （2）电池组、开关、灯泡L1和L2及若干导线组成串联电路，并用电压表测灯L1两端的电压， 当开关闭合时发现电压表读数为零，则可能出现的故障是（多选） （ ） A、L1的灯丝断了； B、L2的灯丝断了； C、L1发生了短路； D、L2发生了短路。 实验探究 例13.在研究“电流跟电压、电阻的关系”的实验中，如图所示，我们先使电阻箱R的电阻取某一值，多次改变滑动变阻器的阻值，记录每一次的________和相应的电流值，得到当电阻不变时，电流跟________成正比的关系；然后多次改变电阻箱R的电阻，调节变阻器的滑片，使每次________保持不变，记录每次电阻箱R的阻值和相应的________值，得到电流跟________成反比的关系。

例14.如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电阻不变”这一步实验时应（ ） A．保持R2滑片的位置不动 B．保持R2两端的电压不变 C．保持R1不变，调节R2滑片到不同的适当位置 D．保持电路中电流不变

例15小阳想利用两块电流表和阻值已知的电阻R0测量电阻Rx的阻值。他选择了满足实验要求的器材，并连接了部分实验电路，如图所示。

（1）请你帮小阳连接好电路； （2）闭合开关S1、S2时，电流表A1和电流表A2的示数分别为I1、I2，请你用I1、I2和R0表示出Rx，Rx= 。

合集下载

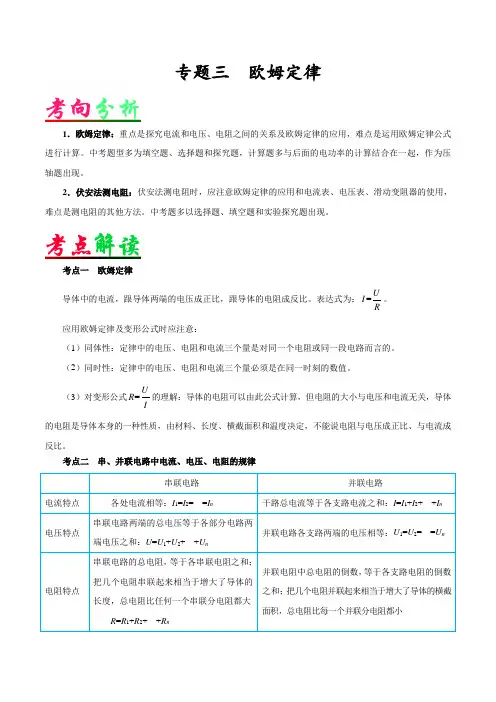

专题03 欧姆定律-九年级物理专题复习
