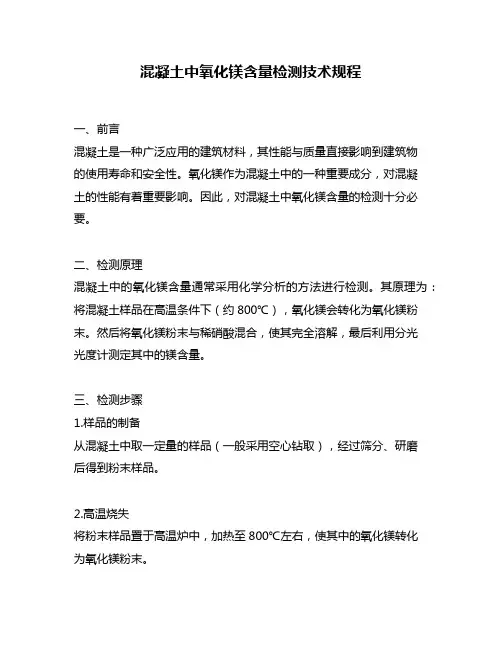

混凝土中氧化镁含量检测技术规程一、前言混凝土是一种广泛应用的建筑材料，其性能与质量直接影响到建筑物的使用寿命和安全性。
氧化镁作为混凝土中的一种重要成分，对混凝土的性能有着重要影响。
因此，对混凝土中氧化镁含量的检测十分必要。
二、检测原理混凝土中的氧化镁含量通常采用化学分析的方法进行检测。
其原理为：将混凝土样品在高温条件下（约800℃），氧化镁会转化为氧化镁粉末。
然后将氧化镁粉末与稀硝酸混合，使其完全溶解，最后利用分光光度计测定其中的镁含量。
三、检测步骤1.样品的制备从混凝土中取一定量的样品（一般采用空心钻取），经过筛分、研磨后得到粉末样品。
2.高温烧失将粉末样品置于高温炉中，加热至800℃左右，使其中的氧化镁转化为氧化镁粉末。
3.化学分析将氧化镁粉末与稀硝酸混合，使其完全溶解。
然后将溶液放入分光光度计中测定其中的镁含量。
四、注意事项1.样品的选取样品的选取应该具有代表性，避免因为样品不具有代表性而导致检测结果的误差。
2.样品的制备样品的制备应该避免与外界环境接触，避免因为杂质的污染而导致检测结果的误差。
3.高温烧失在高温烧失过程中，应该避免样品的过度烧失，避免因为样品的过度烧失而导致检测结果的误差。
4.化学分析化学分析过程中，应该避免污染物的干扰，避免因为污染物的干扰而导致检测结果的误差。
5.仪器的校准在进行检测之前，应该对仪器进行校准，避免因为仪器的误差而导致检测结果的误差。
五、检测结果的解读检测结果的解读应该根据混凝土中氧化镁含量的标准要求进行。
通常，混凝土中氧化镁含量的标准要求为2%左右。
六、结论混凝土中氧化镁含量的检测是一个重要的工作，其结果对混凝土的性能和质量有着重要的影响。
因此，我们应该认真对待检测工作，遵循相关的检测技术规程，确保检测结果的准确性和可靠性。

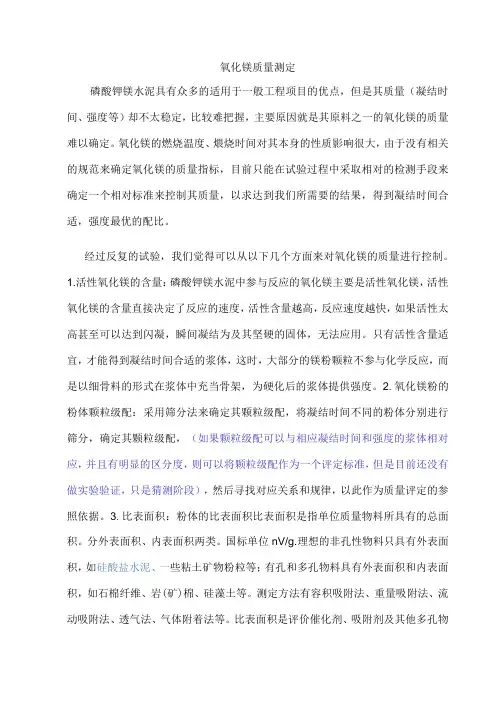

氧化镁质量测定磷酸钾镁水泥具有众多的适用于一般工程项目的优点，但是其质量（凝结时间、强度等）却不太稳定，比较难把握，主要原因就是其原料之一的氧化镁的质量难以确定。
氧化镁的燃烧温度、煨烧时间对其本身的性质影响很大，由于没有相关的规范来确定氧化镁的质量指标，目前只能在试验过程中采取相对的检测手段来确定一个相对标准来控制其质量，以求达到我们所需要的结果，得到凝结时间合适，强度最优的配比。
经过反复的试验，我们觉得可以从以下几个方面来对氧化镁的质量进行控制。
1.活性氧化镁的含量：磷酸钾镁水泥中参与反应的氧化镁主要是活性氧化镁，活性氧化镁的含量直接决定了反应的速度，活性含量越高，反应速度越快，如果活性太高甚至可以达到闪凝，瞬间凝结为及其坚硬的固体，无法应用。
只有活性含量适宜，才能得到凝结时间合适的浆体，这时，大部分的镁粉颗粒不参与化学反应，而是以细骨料的形式在浆体中充当骨架，为硬化后的浆体提供强度。
2.氧化镁粉的粉体颗粒级配：采用筛分法来确定其颗粒级配，将凝结时间不同的粉体分别进行筛分，确定其颗粒级配，（如果颗粒级配可以与相应凝结时间和强度的浆体相对应，并且有明显的区分度，则可以将颗粒级配作为一个评定标准，但是目前还没有做实验验证，只是猜测阶段），然后寻找对应关系和规律，以此作为质量评定的参照依据。
3.比表面积：粉体的比表面积比表面积是指单位质量物料所具有的总面积。
分外表面积、内表面积两类。
国标单位nV/g.理想的非孔性物料只具有外表面积，如硅酸盐水泥、一些粘土矿物粉粒等；有孔和多孔物料具有外表面积和内表面积，如石棉纤维、岩(矿)棉、硅藻土等。
测定方法有容积吸附法、重量吸附法、流动吸附法、透气法、气体附着法等。
比表面积是评价催化剂、吸附剂及其他多孔物质如石棉、矿棉、硅藻土及粘土类矿物工业利用的重要指标之一。
石棉比表面积的大小，对它的热学性质、吸附能力、化学稳定性、开棉程度等均有明显的影响。
测量：固体有一定的几何外形，借通常的仪器和计算可求得其表面积。
水泥中氧化钙、氧化镁的测定（水泥中氧化钙、氧化镁的测定水泥中氧化镁含量是影响水泥性能的品质指标之一,也是判断水泥是否合格的重要依据因此准确测定水泥中氧化镁的含量十分重要各水泥化验室都必须对成品水泥的氧化镁含量进行测1测试方法样品的熔融；称取约0.5g试样，精确至0.0001g，置于银坩埚中，加入67g氢氧化钠，在650700的高温下熔融20min取出冷却，将坩埚放入已盛有100mL近沸腾水的烧杯中，盖上表面皿，于电热板上适当加热，待熔块完全浸出后，取出坩埚，用水冲洗坩埚和盖，在搅拌下一次加入2530mL盐酸，再加入1mL硝酸用热盐酸（1+5）洗净坩埚和盖，将溶液加热至沸，冷却，然后移入250mL容量瓶中，用水稀释至标线，摇匀此为溶液E2氧化钙的测定：从溶液E中吸取25.00mL溶液放入400mL烧杯中入7mL氟化钾，搅拌并放置2min以上，加水稀释至约200mL，加入5mL三乙醇胺（1+2）及少许的钙黄绿素－甲基百里香酚蓝－酚酞混合指示剂（CMP），在搅拌下加入氢氧化钾溶液至出现绿色荧光后再过量58mL，此时溶液在pH13以上，用[c(EDTA)=0.015mol/L]EDTA标准滴定液滴定至绿色荧光消失并呈现红色氧化镁的测定：从溶液E中吸取25.00mL溶液放入400mL烧杯中加水稀释至约200mL，加1mL酒石酸钾钠溶液，5mL三乙醇胺（1+2），搅拌，然后加入25mLpH10缓冲溶液及少许酸性铬蓝K-萘酚绿B混合指示剂，用c（EDTA）=0.015mol/LEDTA标准滴定溶液滴定，近终点时应缓慢滴定至纯蓝色CaO和MgO含量的测定和含量的测定由于Fe3+，3+干扰Ca2+，2+的测定，Al Mg 须将它们预先分离。
为此，取试液100mL于200mL -1 烧杯中，滴入（1+1）氨水至红棕色沉淀生成时，再滴入2mol·L HCl溶液使沉淀刚好溶解。
然后加入25mL尿素溶液，加热约20min，不断搅拌，使Fe3+，Al3+完全沉淀，趁热过滤，滤液用250mL烧杯承接，用1%NH4NO3热水洗涤沉淀至无Cl-为止（用AgNO3溶液检查）。
