光电计数器的设计与制作

前言随着大规模、自动化的生产不断发展,很多企业在生产的过程中,大量使用各种智能化的产品,提高生产管理水平;采用红外线遮光方式的光电计数器,抗干扰性好,可靠性高;可用于测量宾馆、饭店、商场、超市、博物馆、展览馆、车站、码头、银行等场所的人员数量及人员流通数量,同时丝毫不会侵犯到被测人员的个人隐私;该产品应用广泛,也可以测量流水线上的产品的数量,以及可检查产品有无缺损;适用于各种环境对产品的成品或者是半成品进行计数,以满足现代生产的适时管理和需要,实现了智能控制;本人根据了光电计数器的工作原理,再结合了刚学过的模拟电子技术、数字电子技术、光电传感技术等电子类专业知识,制作了一个简易的红外光电计数器,本课题设计是对自己所学知识的一个综合运用和检验;同时也是自己走向社会前对产品的制作工艺以及产品生产流程的了解;该电路的指导思想是利用红外发光管发射红外线,红外接收管接收此红外线,并将其放大、整流转换成高低电平信号,驱动计数器计数,并经译码驱动电路使数码管显示数值;该电路还设计了一个报警电路,当计数器计数到上限时即99时,产生一个进位脉冲来驱动555产生延时信号使蜂鸣器报警;由于本人经验不足,且实验器材精确度不高,故设计还有很多不足和缺陷,需做进一步的改进和完善;第一章设计内容及要求1.设计主要内容该设计以红外发射及接收管为主要元器件产生光电脉冲,该脉冲通过双十进制加法计数器计数,4-8译码器译码,7段数码显示管显示来实现系统0-99光电计数及显示;当计数到99时计数暂停并报警;启动清零开关可重新计数;2.设计要求设计主要包含基本和提高要求两层次基本要求：利用红外发射接收管作为光电计数器的传感器进行计数,用数码管显示计数值,当数码管显示值与设定值相同时报警,此外计数器停止计数,手动清除报警后可重新工作;提高要求：l发光器件和光接收器之间的距离大于lM提示：生于距离较远；需要增大发光二极管的电流,这种情况下只能采用脉冲供电方法,此时有物体和无物体其输出频率会产生变化;2有抗干扰技术,防止背景光和瓶子抖动产生计数误差3每计数100,用灯闪烁2S指示一下;第二章系统设计方案选择方案一图方案一电路原理设计图该电路采用遮光式红外管触发计数器计数,当计数器递增计时到99即定时时间到时,显示器上显示99,同时发出光电报警信号;译码显示电路由74LS48和共阴极七段LED显示器以及1K电阻排组成;报警电路主要由555定时器脉冲控制;秒脉冲发生器产生的信号是电路的时钟脉冲和定时标准,但本设计对此信号要求并不是太高;主要是利用555产生一个延时信号使蜂鸣器扬声报警,此时可按下复位开关是电路重新从00开始计数;方案二图方案二电路原理设计图方案比较1.光电转换部分方案一设计简单,原理清晰,对负载及红外信号的发射强度未予考虑;方案二红外接收管的负载能力得以提高,但实现光电脉冲对电阻及三极管的开关参数有一定的要求,红外接收管还会受到三极管作用下的外围负载影响,不易于实现标准的高低电平转化;2.计数显示部分由于两种方案在计数部分所用的芯片不同,因此在芯片的个数选择和各引角连接方面就存在明显的差异;其一74LS192多了清零端方便清零功能的实现;74LS190就需在置数端实现置数功能基础上做点改进,这里通过一双向开关实现硬件复位;其二是进制设置：74LS192采用的是S9=1001,74LS190采用的是S10=1010;都需要使用与非门实现置数,但是74LS192是同步置数,74LS190是异步置数,74LS192当一有进位信号时就开始置数,而74LS190置数信号有延迟;这是两者最主要的区别,也是方案设计选择前者的主要原因;3.译码部分都采用4输入8输出译码方式,实现功能相同,两者没有明显的优劣差异;4.显示部分都采用共阴极七断数码驱动显示管,此部分没有区别;5.报警设置若实现99报时,方案一设计更简单,直接从CO端引出报警信号,通过555定时器产生一定频率的脉冲驱动报警电路;方案二报警设计具有通用性,能设置0-99范围内任意数值显示时的报警,但设置报警数值时较为不便;考虑实际应用采用方案一;总上所述,方案一更简易、经济,更可行;图系统原理组成框图工作原理该计数器采用了遮光式红外发射与接收管来产生脉冲信号,当没有遮光物时,红外接收管产生低电平信号,再经过三极管信号放大反向后变为高电平信号,最后经过74LS14反向器又变为低电平,同理,当有遮光物挡住对管时,接收管产生高电平信号,在经过放大反向后,作用在74LS192计数器上一个高电平信号,这样就有一个正跳沿脉冲使计数器开始进行加计数,并且通过74LS48译码电路在两个共阴极数码管上显示计数值,计数部分采用了同步时序逻辑电路设计,当计数器递增计数到99即计数最大值时,两计数器开始同步置数,同时高位计数器产生进位脉冲信号驱动报警电路报警,报警电路采用的是NE555构成的多谐振荡器,振荡频率 f0=1/R1+2R2CLn2=R1+2R2C,其输出信号经三极管推动蜂鸣器工作;PR未控制信号,当PR为高电平时,多谐振荡器工作；反之,电路停振;此时可以用复位开关使其清零,当再有脉冲信号时,计数器又开始循环计数;第四章单元电路设计、参数计算、器件选择光电转换模块光电转换的电路见图由于发光二极管的工作电压大约在左右,工作电流大约在4mA到10mA左右,并且电源电压为5V,所以R3=/4mA~10mA=250Ω~625Ω,因此选择470的电阻作为发光管的限流电阻;三极管有放大作用,所以集电极的电流较大,所以要加一个阻值较大的电阻作为限流电阻,因此选择了10KΩ电阻;当接通电源的时候,红外发射管发光,红外接收管反向导通,相当于短路,所以A点的电压为低电平,基极电流降低,发射结的电压降低,所以发射结反向截止,根据三极管基极电压与集电极电压反向的特性,所以集电极电压为高电平,当一旦有东西遮在发光管和光敏三极管中间时,红外接收管正向截止,即A点电位为高电平,当之超过三极管的导通电压一般为硅管为,锗管为左右时,三极管就会导通,当基极电流继续增加时,三极管会饱和导通,此时三极管相当于工作在开关的闭合状态,发射极相当于直接接地,所以集电极输出为低电平;再经过一个反向器后变为高电平,这样就可以给后面计数器一个上升沿脉冲;使其触发开始工作;图光电转换电路计数显示模块4.2.1 数码管译码：编码的逆过程,即将输入代码“翻译”成特定的输出信号;译码器：实现译码功能的数字电路;七段数字显示器原理按内部连接数字显示器分为共阴极和共阳极两种（a）管脚排列图; b共阴极接线图; c 共阳级接线图图数码管内部电路4.2.2 显示译码器74LS48图 74LS48的管脚排列图和其逻辑符号图4.3 A 0 =0时,/ LT =1时,若七段均完好,显示字形是“8”,该输入端常用于检查74LS48显示器的好坏; 当 A 1=1时,译码器方可进行译码显示; 用来动态灭零,当A 2= 1时, 且A 3 =0, 输入A3A2A1A0=0000时,则/ I BR =0使数字符的各段熄灭； / LT为灭灯输入/灭灯输出,当 V CC =0时不管输入如何, 数码管不显示数字； 为控制低位灭零信号,当A 3=1时, 说明本位处于显示状态;若 A 3 =0, 且低位为零, 则低位零被熄灭;图 译码显示电路 根据设计要求由于数码管是由发光二极管构成的,所以要在译码器与数码管之间加1K 的电阻保护,因为选择的是共阴的数码管,数码管的两个公共端与地端相接;4.2.3 十进制计数器74LS19274LS192是双时钟方式的十进制可逆计数器; CPU 为加计数时钟输入端,CPD 为减计数时钟输入端;LD 为预置输入控制端,异步预置;CR 为复位输入端,高电平有效,异步清除;CO 为进位输出：1001状态后负脉冲输出, BO 为借位输出：0000状态后负脉冲输出;图 a74ls192引脚图 b74LS192逻辑符号图表 74LS192的真值表工作原理：当LD =1,CR=0时,若时钟脉冲加入到U CP 端,且D CP =1,则计数器在预置数的基础上完成加计数功能,当加计数到9时,CO 端发出进位下跳脉冲；若时钟脉冲加入到D CP 端,且U CP =1,则计数器在预置数的基础上完成减计数功能,当减计数到0时,BO 端发出借位下跳变脉冲;由74LS192组成的一百进制递加计数器如下图,其预置数为N=1001 10018421BCD=99;它的计数原理是：只有当低位CO 端发出进位脉冲时,高位计数器才作加计数;当高、低位计数器处于99,且置数端LD =0,计数器完成并行置数,此计数器的置数值为99,当置数到99时可用复位端使其清零,在U CP 端的输入时钟脉冲作用下,计数器再次进入下一循环加计数;图 计数器计数置位部分声光报警模块由555定时器和三极管构成的报警电路如图所示;其中,555构成多谐振荡器,振荡频率 f0=1/R1+2R2CLn2=R1+2R2C,其输出信号经三极管推动扬声器;PR 未控制信号,当PR 为高电平时,多谐振荡器工作；反之,电路停振;图 报警工作电路555电路的工作原理555电路的内部电路方框图如图所示;它含有两个电压比较器,一个基本RS 触发器,一个放电开关管T,比较器的参考电压由三只 5K Ω的电阻器构成的分压器提供;它们分别使高电平比较器A 1 的同相输入端和低电平比较器A 2的反相输入端的参考电平为CC V 32和CC V 31;A 1与A 2的输出端控制RS 触发器状态和放电管开关状态;当输入信号自6脚,即高电平触发输入并超过参考电平CC V 32时,触发器复位,555的输出端3脚输出低电平,同时放电开关管导通；当输入信号自2脚输入并低于CC V 31时,触发器置位,555的3脚输出高电平,同时放电开关管截止;D R 是复位端4脚,当D R ＝0,555输出低电平;平时D R 端开路或接V CC ,V C 是控制电压端5脚,平时输出CC V 32作为比较器A 1 的参考电平,当5脚外接一个输入电压,即改变了比较器的参考电平,从而实现对输出的另一种控制,在不接外加电压时,通常接一个μf 的电容器到地,起滤波作用,以消除外来的干扰,以确保参考电平的稳定;T 为放电管,当T 导通时,将给接于脚7的电容器提供低阻放电通路;图 555电路的内部电路方框图本电路由555定时器和外接元件R 1、R 2、C 构成多谐振荡器,脚2与脚6直接相连;电路没有稳态,仅存在两个暂稳态,电路亦不需要外加触发信号,利用电源通过R 1、R 2向C 充电,以及C 通过R 2向放电端 C t 放电,使电路产生振荡;电容C 在CC V 31和CC V 32之间充电和放电,其波形如图b 所示;输出信号的时间参数是T ＝t w1＋t w2, t w1＝R 1＋R 2C, t w2＝2C 555电路要求R 1 与R 2 均应大于或等于1K Ω ,但R 1＋R 2应小于或等于Ω;图 多谐振荡器结构及工作电压波形第五章 实验、调试及测试结果与分析·调试电路板焊接好后,先不能急着通电,先要检查硬件线路,其步骤如下：1检查连线是否正确根据电路原理图连线,按一定顺序一一检查安装好线路,这样可以比较容易查出错线或少线;为了防止出错,对于已查过的线路在电路图上做出标记 ;2元器件的安装情况检查元器件引脚之间有无短路；连接处有无接触不良,有无虚焊,假焊情况；二极管的极性和集成元件的引脚是否连接有误;这样检查无误后就开始通电,通电后发现十位数码管中e 极二极管不亮,找出其连接译码器的15脚,发现是虚焊了,重新焊了下,通上电数码管正常工作;当我们把遮光物放在对管再抽出的过程中,数码管没变化,还是显示00,通过用数字万用表检测后,发现红外接收管内阻很大,已经烧坏了,可能是在焊接的过程中,温度过高散热不当所致,后又换了个红外接收管;当再次通电后,在用同样的方法发现数码管还是不计数,我们用万用表检查了以下,发现当没有遮住红外管时,红外接收管的电压为本应该在左右,当遮住了红外管后,电压变为,总结下低电平电压过高,不能使反向器反向,也就不能使计数器计数,我们把红外管对折后重新焊接,在通上电,这次把电源电压改小了,改为原来是,结果板子正常工作了,能实现00-99计数了,而且比较稳定;结果与分析通过调试以后,电路板可以按照预定的要求实现功能;刚开始通电,数码管显示00,当有遮光物挡住又拔出时,计数器进行加1,这样能完成00—99计数,通过检测我们发现红外管需要对折焊接后才会更加灵敏,这样才能使脉冲信号更加稳定,计数更准确,还有板子的工作电压要调好,不能过高也不能太低,要让板子能正常工作即可,在焊接时一定注意温度控制好,可以先把一些敏感元件引脚留长些,这样可以方便散热,以免烧坏元件;总结为期一周的电子课题设计终于落下帷幕了,我和我的搭档经过这一周的辛苦努力,终于得到了收获,完成了我们的电子设计---光电计数器;因为以前动手很少,对做电子线路板经验不足,所以刚开始有点不知所措,但我们没有放弃这次难得的动手机会,通过查阅相关资料,把原理图画好,经过仿真确定其可行性,然后就开始焊接电路板,在焊接电路板的过程中,我们从中发现了许多问题,也遇到了不少难题,不过我们没有退却,在指导老师的帮助下,把问题给逐一解决了,而且在动手操作的过程中,也领悟到了许多焊接技巧,方法,增强了实践动手能力,当我和搭档把电路板成功焊接完成后,非常兴奋,很有成就感,更增加了我们以后动手操作的信心,在后期调试过程中,通过数字万用表,示波器等相关测量工具获得了计数器的一些工作参数,在结合实验现象和结果分析,更加懂得了该光电计数器的工作原理;感谢学校给我们提供了这次宝贵的动手实践机会,通过动手操作,我们学到了许多书本上没有的知识,而且更加巩固了所学知识,真正做到了所学即所用;经过这次电子设计,我从中收获了很多,更加懂得了理论联系实际的重要性,让我们对电子设计这门科目有了更深一层次的了解;我相信我能在以后的电子设计中做的更好,会有更多新的发现;参考文献1 梁宗善. 电子技术基础与课程设计.华东理工大学出版社. 1994.2 郁汉琪. 数字电子技术实验及课题设计.高等教育出版社.3 梁廷贵、王裕琛.译码器编码器数据选择器电子开关电源分册.科学技术文献出版社.4 杨志忠、卫桦林. 数字电子技术. 高等教育出版社.5 杜虎林.数字万用表使用测量技法与故障检修.人民邮电出版社.6 吴运昌.模拟集成电路原理与应用.华南理工大学出版社.7 黄智伟. 全国大学生电子设计竞赛技能训练.北京航空航天大学出版社.8 刘守义.数字电子技术基础.清华大学出版社.附录1电路原理总图附录2电路元器清单。

课程设计说明书课程设计名称：数字电子技术基础课程设计题目：学院名称：专业：班级：学号：姓名：评分：教师：20 年月数字电路课程设计任务书13 － 14 学年第 1学期第 2 周－ 3 周题目光电计数器的设计内容及要求〖基本要求〗利用发光二极管和光敏三极管作为光电计数器的传感器进行计数，用数码管显示计数值，当数码管显示值与设定值相同时报警，此外计数器停止计数，手动清除报警后可重新工作。

〖提高要求〗l)发光器件和光接收器之间的距离大于lM(提示：若距离较远可增大发光二极管的电流，这种情况下只能采用脉冲供电方法，此时有物体和无物体其输出频率会产生变化2)有抗干扰技术，防止背景光和瓶子抖动产生计数误差3每计数100，用灯闪烁2S指示一下进度安排1. 仿真、画PCB线路板图、领元器件：2天2. 制作、焊接：2天3．调试：3天3. 验收：1天4. 提交报告：13-14学年第一学期3～7周学生姓名：指导时间：第2～3周指导地点：任务下达 13年 9 月 7 日任务完成年月日考核方式 1.评阅□√ 2.答辩□√ 3.实际操作□√ 4.其它□指导教师系（部）主任注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。

2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。

摘要光电计数器的设计可对物件计数，计数物件速度可慢、可快，它在生产流水线包装数量控制等领域广泛应用，既节省劳动力又高效地完成任务。

设计采用模数结合电路。

电路主要分为信号采集电路、两位十进制计数电路、数码显示电路、报警电路四个模块，分别实现对通过光电门的物体感应，计数，显示，报警。

当计数达到预设数目后，停止计数并报警，可手动清除报警。

关键词：计数感应报警目录前言 (1)第一章设计要求 (2)1.1 基本要求 (2)1.2 提高要求 (2)第二章系统组成及方案设计 (3)2.1 系统组成 (3)2.1 方案一 (3)2.2 方案二 (4)2.3 方案比较与选择 (4)第三章单元电路的工作原理 (5)3.1 光电转换电路 (5)3.2 计数电路 (5)3.3 报警电路 (7)3.4 电路仿真 (9)第四章组装、调试及测试结果与分析 (10)4.1 焊接是特别要注意的几点： (10)4.2 调试与测试结果 (10)4.2.1 调试的步骤 (10)4.2.2 调试中的问题 (10)4.2.3 结果 (11)第五章总结 (12)参考文献 (13)附录一元件清单 (14)附录二总电路图 (15)附录三方案一原理图 (16)附录三电路仿真图 (17)前言21世纪是信息时代，是获取信息，处理信息，运用信息的时代。

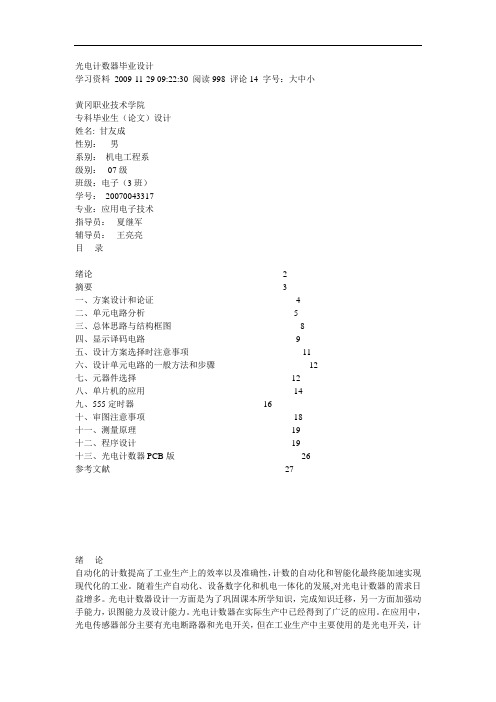

光电计数器毕业设计学习资料2009-11-29 09:22:30 阅读998 评论14 字号：大中小黄冈职业技术学院专科毕业生（论文）设计姓名: 甘友成性别：男系别：机电工程系级别：07级班级：电子（3班）学号：20070043317专业：应用电子技术指导员：夏继军辅导员：王亮亮目录绪论 2摘要 3一、方案设计和论证 4二、单元电路分析 5三、总体思路与结构框图 8四、显示译码电路 9五、设计方案选择时注意事项 11六、设计单元电路的一般方法和步骤12七、元器件选择 12八、单片机的应用 14九、555定时器 16十、审图注意事项 18十一、测量原理19十二、程序设计19十三、光电计数器PCB版 26参考文献27绪论自动化的计数提高了工业生产上的效率以及准确性，计数的自动化和智能化最终能加速实现现代化的工业。

随着生产自动化、设备数字化和机电一体化的发展,对光电计数器的需求日益增多。

光电计数器设计一方面是为了巩固课本所学知识，完成知识迁移，另一方面加强动手能力，识图能力及设计能力。

光电计数器在实际生产中已经得到了广泛的应用。

在应用中，光电传感器部分主要有光电断路器和光电开关，但在工业生产中主要使用的是光电开关，计数电路有CD系列芯片组成的，也有74系列芯片组成的，实际功能差别不大。

基本设计要求：本次设计光电计数器，要求使用红外发光二极管、红外接收管，实现计数功能，能在设定值报警，可以手动清除报警。

提高设计要求：要求光电发射级与接收级有1米以上的间距，能有较强的抗干扰性。

能在报警后自动关闭报警并自动重新计数等。

2 系统结构图整个光电计数器系统是由光电传感电路、计数电路和报警电路三个部分组成的。

光电传感电路把被计数的物体的变化转换成电信号，由计数电路计数，当达到设定的报警数值后，报警电路发出报警。

信号波形的放大和整形都在74LS14中完成,译码在CD40110计数器中完成. 3 硬件电路设计3.1 光电传感部分光电传感部分由红外发射管,红外接收管,电阻,9013组成，红外接收管接收到红外信号使接地支路导通。

光电计数器设计论文基于单片机的工业产品自动计数器系统调试光电计数器设计论文一，设计题目:基于单片机的工业产品自动计数器二，设计要求:1，数码管可以显示产品个数(0-99)，自由设定产品报警个数(比如 8)，当产品数目是8的个数时，发出报警(蜂鸣器响)。

2，独立设计电路，应包括单片机小系统、红外光电开关、数码管显示部分。

三，题目分析:一电路光控电路，放置在流水线旁。

当有产品通本电路的指导思想是设计过光电门时，都会先触发光控电路，根据光控电路产生触发脉冲令计数器进行加计数，要求计数器的最大计数容量是99个，并用数码管显示数字。

并在计数每次达到10时报警。

四，整体构思:系统的组成与结构:图2-1 光电计数器系统结构图整个光电计数器系统是由光电传感电路、AT89S51单片机系统电路、显示计数电路、报警电路五个部分组成的，如图2-1所示。

光电传感电路把被计数的物体的变化转换成电信号，由显示计数电路计数，再由数码显示管显示，当达到设定的报警值时，报警电路发出报警。

五，具体实现:1，光电开关:采用光电传感器采集外部信号。

引起单片机内部中断发生。

2，中断方式计数:由于光电技术电路需要在数码管上显示通过光电门的产品数量，因系统调试此可以在内部存储器空间定义它的显示缓存区，用来暂存数码管显示的当前值。

系统在初始化程序之中，设置外部中断0产生中断标志T0,并初始化值为0。

当有外部中产生时，相应的中断置1。

当外部中断0产生中断时，在主程序中扫描T0是否为1。

当T0为1时，调用光电计数子程序，将显示暂存变量加1，。

每当通过光电门的产品数量达到12时，蜂鸣器响一声，并清零缓存，继续计数。

3，显示部分:该系统要求显示计数功能。

基于上述原因，我们考虑了三种方案: 方案一:完全采用 LCD显示。

完全采用 LCD显示可显示有限的符号和数码字苻，能满足设计的需要。

方案二:完全采用点阵式 LCD显示。

这种方案实现复杂，且须完成大量的软件工作;但功能强大，可方便的显示各种英文字符，汉字，图形等，也可满足设计的需要。

毕业论文光电计数器设计及制作光电计数器是一种常见的数字传感器，可以通过光电元件对光强度进行测量，并将得到的信号转换成数字信号进行计数。

本文将介绍光电计数器的设计和制作过程。

一、原理介绍光电计数器的基本原理是利用光敏元件（比如光敏二极管）和计数器芯片（比如74LS76）实现对光强的测量和数字计数。

具体流程如下：1. 光敏元件接收光信号，将光信号转化为电信号。

这里我们使用光敏二极管，通过照射它来产生电流（或电压）信号。

2. 信号放大。

由于光敏二极管产生的电流信号非常微弱，需要经过一个放大器进行放大，通过构建像素放大器来对信号进行放大。

3. 信号滤波处理。

由于光信号中包含噪声，在进行信号测量之前需要对信号进行滤波处理，通常可以采用低通滤波器来消除高频噪声。

4. 数字计数。

将上述处理之后的信号输入74LS76芯片进行数字计数，可以实现对光信号的计数。

其中，74LS76是一款可同步74LS系列预置式双稳态计数器，包含两个独立恒压源的JK触发器。

二、设计过程1. 光敏元件的选择。

在本设计中，我们选择了光敏二极管作为光敏元件，其灵敏度较高，响应速度较快，此外成本也相对较低。

需要注意选择合适的工作波长（根据不同应用场景的光源波长进行选择）。

2. 像素放大器的设计。

为了放大光敏二极管产生的微弱信号，我们需要构建一个像素放大器。

放大器的主要部件包括一个放大电路和一个反馈电路。

电路设计采用了双运算放大器，具备高增益、高输入阻抗和低噪声等特点。

反馈电路采用了电压跟随器结构，能够实现电压放大，同时对电压进行平滑处理，起到滤波作用。

3. 滤波器设计。

为了消除光信号中的高频噪声，我们采用了一级低通滤波器。

该低通滤波器采用R-C串联结构，通过改变电容的大小可以调节滤波器的截止频率。

4. 计数器的选择。

在本设计中，我们选择了74LS76芯片作为计数器。

这款芯片具有高速、低功耗、低成本的特点，可以满足光电计数器的计数要求。

三、制作过程1. 光电元件的连接。

目录1.前言 12 光电计数器的系统设计 12.1 系统硬件设计 12.1.1方案选择 12.1.2仪器各部分组成 22.2 系统软件设计 33 设计原理 53.1转速计算及误差分析 53.2转速测量 63.2.1门控方式计数 63.2.2中断方式计数 73.3串行显示接口 74 软件程序的设计 84.1 1s定时 84.2 T1计数程序 84.3 频率数据采集 94.4 进制转换 104.5 数码显示 135 软件设计总体程序 156 总程序调试 217 心得体会 21参考文献 221.前言21世纪是信息时代，获取信息，处理信息，运用信息。

传感与检测技术的重要性在于它是获得信息并对信息进行必要处理的基础技术，是获取信息和处理加工信息的手段，无法获取信息则无法运用信息。

传感与检测技术是一门知识面广、综合程度高、实用性很强的专业课程。

它从传感器的基本理论入手，着重讲叙传感器的结构与感测原理，传感器是一个二端口的装置，不同的传感器输入-输出特性不同，同一传感器适应不同的被测信号呈现的特性也有所不同。

尤其当被测信号为静态信号时两种状态下，传感器的输入-输出特性完全不同。

感测技术在许多新技术、新器件里都有应用，在课程安排上，以信息的传感、转换、处理为核心，从基本物理概念入手，阐述热工量、机械量、几何量等参数的测量原理及方法。

光电式传感器是将光信号转化为电信号的一种传感器。

它的理论基础是光电效应。

这类效应大致可分为三类。

第一类是外光电效应，即在光照射下，能使电子逸出物体表面。

利用这种效应所做成的器件有真空光电管、光电倍增管等。

第二类是内光电效应，即在光线照射下，能使物质的电阻率改变。

这类器件包括各类半导体光敏电阻。

第三类是光生伏特效应，即在光线作用下，物体内产生电动势的现象，此电动势称为光生电动势。

这类器件包括光电池、光电晶体管等。

光电效应都是利用光电元件受光照后，电特性发生变化。

敏感的光波长是在可见光附近，包括红外波长和紫外波长。

课程设计说明书课程设计名称：数字电路课程设计课程设计题目：光电计数器的设计学院名称：信息工程学院专业：班级：学号：姓名：评分：教师：20 11 年 9 月 5 日数字电路课程设计任务书20 11 －20 12 学年第 1 学期第 1 周－ 2 周题目光电计数器的设计内容及要求1.利用发光二极管和光敏三极管作为光电计数器的传感器进行计数，用数码管显示计数值，当数码管显示值与设定值相同时报警，此外计数器停止计数，手动清除报警后可重新工作。

2.每计数100，用灯闪烁2S指示一下进度安排1.布置任务，查阅资料，选择方案，领实验仪器： 2天2.仿真，画PCB线路板图： 2天3.领元器件，焊接，制作： 3天4.调试： 2天5.验收： 0.5天学生姓名：指导时间：2011年9月1日-2011年9月9日指导地点：任务下达2011 年 9月 1日任务完成2011 年 9 月 9日考核方式 1.评阅□ 2.答辩□ 3.实际操作□ 4.其它□指导教师系（部）主任注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。

2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。

光电计数器的设计可以对某项物件进行计数，计数物件速度可慢，可快，在实际生产生活中具有广泛的应用，对通过的物体进行计数，在生产流水线包装数量控制等领域的应用，既能节省劳动力有能高效地完成任务，其次它也是光电技术的基础。

在光电计数部分我们考虑到脉冲信号的稳定度、方便检测是否能够产生脉冲信号，因此在电压比较器和NE555之间我们选择了NE555，又要利用遮断式红外控制原理对通过的物件计数，为了感应良好，我们使红外发光管与光电接收管相对安放，同时为避免自然光线干扰引起的误计数，同时因实验室条件有限，在光电计数器工作时尽可能的让房间里没有自然光照射进来。

本计数器可实现0～99的计数显示。

每当物件通过一次，红外光被遮挡一次，光电接收管的输出电压发生一次变化，这个变化的电压信号通过放大和处理后，形成计数脉冲，去触发一个十进制计数器，便可实现对物件的计数统计。

光电计数器的设计摘要：采用了光源与计数器分离设计的方法，设计了一种光电感应计数器。

光源采用红外点光源，计数器部分由接收电路、电压放大整形电路、光电耦合器、CD4518等组成，经过译码器的译码，最后通过显示器显示计数结果。

其电路简单、可靠，可以实现0—99的计数显示。

关键词：光电；计数器；整形电路光电技术是光子技术与电子技术相结合而形成的一门技术，已渗透到许多科学领域。

主要研究光与物质中电子相互作用及其能量相互转换的相关技术，以光源激光化，传输波导化、手段电子化、现代电子学中的理论模式和电子学处理方法光学化为特性，是一门新兴的综合性交叉学科。

光电计数器广泛应用于工业生产、实时监测、自动化控制等领域。

本文设计的光电计数器克服了传统的采用机械式计数或反射式计数带来的不足，不仅适合原来传统计数器所适用的场合，同时对传统的计数器也是一个很好的换代产品，特别是对于那些采用人工式计数的场所，也是一个很好的换代产品。

一般的光电计数器采用红外感应器件，或者光电对射器件，其计数范围发散，不适合体积大的固件计数。

该计数器成本低，价格便宜，性能可靠，稳定性高，抗干扰能力强， 计数方向明确，也可对大体积固件计数，能够满足现代生产和生活的需要。

1光电计数器系统的结构组成系统电路主要由接收电路、信号放大电路、波形整形电路、计数器、译码器、显示器、控制电路等组成。

原理框图如图1所示。

（1）接收电路：由于光电计数器的目的是对光信号进行计数，所以接收电路的主要任务是接收光信号，然后转换成电信号，通过所接负载转换成电压信号输出。

该电路用红外发光二极管和光电三极管组成。

（2）信号放大电路：由于光经过光电三极管产生的电信号很微弱，不能使后面的波形整形电路及计数器正常工作，所以要经过放大电路放大到一定程度才可以使后面的电路正常工作。

（3）波形整形电路：波形整形电路是通过一个电压比较器将正弦波、三角波等转换成高低电平。

基于计数器工作时钟脉冲需要高低相间的电平，然而，经过光电三极管又经放大的电压信号是正弦曲线，所以电压比较器在此的作用非常重要。
