12864液晶中文资料一、概述12864液晶是一种常用的显示器件，广泛应用于各种电子设备中。
本文将详细介绍12864液晶的基本原理、技术参数、接口定义以及使用方法。
二、基本原理12864液晶采用液晶材料的光电效应，通过控制液晶分子的排列状态来实现图像的显示。
其基本原理如下：1. 液晶分子的排列：液晶分子在电场作用下，可以呈现不同的排列状态，包括平行排列、垂直排列和斜向排列等。
2. 光的偏振特性：液晶分子的排列状态会改变光的偏振方向，从而影响光的透射和反射。
3. 电场控制：通过施加电场，可以改变液晶分子的排列状态，从而控制光的透射和反射，实现图像的显示。
三、技术参数12864液晶的技术参数如下：1. 分辨率：128x64像素，即共有128列和64行像素点。
2. 视角：可视角度为大约160度，支持广泛的观看角度。
3. 对比度：对比度高，图像显示清晰，可适应不同环境的显示需求。
4. 亮度：亮度可调节，适应不同环境的亮度要求。
5. 响应时间：响应速度快，显示图像刷新迅速。
四、接口定义12864液晶的接口定义如下：1. 电源接口：包括电源正负极连接口，用于提供电源给液晶显示模块。
2. 数据接口：包括数据引脚和控制引脚，用于传输图像数据和控制信号。
3. 背光接口：用于连接背光灯，提供背光照明。
五、使用方法12864液晶的使用方法如下：1. 连接电源：将电源正负极连接到液晶模块的电源接口，确保电源供应正常。
2. 连接数据接口：将数据引脚和控制引脚连接到控制器或微处理器的相应引脚。
3. 连接背光：将背光接口连接到背光灯，确保背光灯正常工作。
4. 编写代码：使用相应的编程语言，编写控制12864液晶显示的代码，包括图像数据传输和控制信号发送等。
5. 调试测试：将控制器或微处理器与12864液晶连接后，进行调试测试，确保图像能够正常显示。
六、应用领域12864液晶广泛应用于各种电子设备中，包括但不限于以下领域：1. 仪器仪表：用于显示各种仪器仪表的测量结果、参数和状态信息。
12864LCD驱动原理
在初始化阶段，我们需要进行一系列的设置和配置以确保显示屏正常
工作。
这包括发送指令序列，设置显示模式、偏置电压、对比度和字符显
示等参数。
通过这些初始化设置，我们可以确保每个像素点的状态都能清
晰可见。
在数据写入阶段，我们可以向特定的位置写入数据以控制像素点的亮
灭状态。
通过选择特定的行和列，在给定的位置上点亮或熄灭单个像素点。
这通常通过提供特定格式的数据来实现，其中每个字节表示8个像素点的
状态。
1.硬件连接：液晶显示屏与控制器之间通过平行数据总线进行连接。
控制器提供行、列选择信号以及数据和控制信号。
还需要通过其他引脚来
提供电源和对比度调节信号。
2.初始化：在驱动液晶显示屏之前，我们需要发送一些特定的初始化
命令以设置液晶显示屏的参数。
这些命令包括清屏，设置显示模式、偏置
电压、对比度等。
3.数据写入：在初始化完成后，我们可以开始向液晶显示屏写入数据
以控制像素点的状态。
数据可以通过给定的坐标来确定，其中选择特定的
行和列。
写入数据时，需要同时提供数据信号以及行和列选择信号。
4.控制信号：除了数据信号外，还需要提供行和列选择信号以确定要
控制的像素点位置。
行选择信号（Y0~Y63）选择要操作的行，而列选择信
号（X0~X127）选择要操作的列。
12864点阵液晶显示模块的原理2008-02-1713:2712864点阵液晶显示模块的原理（c h e n c h e n g原创，基于T S12864A1）12864点阵液晶显示模块（L C M）就是由128*64个液晶显示点组成的一个128列*64行的阵列。
每个显示点对应一位二进制数，1表示亮，0表示灭。
存储这些点阵信息的R A M称为显示数据存储器。
要显示某个图形或汉字就是将相应的点阵信息写入到相应的存储单元中。
图形或汉字的点阵信息当然由自己设计，问题的关键就是显示点在液晶屏上的位置（行和列）与其在存储器中的地址之间的关系。
由于多数液晶显示模块的驱动电路是由一片行驱动器和两片列驱动器构成，所以12864液晶屏实际上是由左右两块独立的64*64液晶屏拼接而成，每半屏有一个512*8b i t s显示数据R A M。
左右半屏驱动电路及存储器分别由片选信号C S1和C S2选择。
（少数厂商为了简化用户设计，在模块中增加译码电路，使得128*64液晶屏就是一个整屏，只需一个片选信号。
）显示点在64*64液晶屏上的位置由行号（l i n e,0~63）与列号（c o l u m n,0~63）确定。
512*8b i t s R A M中某个存储单元的地址由页地址（X p a g e,0~7）和列地址（Y a d d r e s s,0~63）确定。
每个存储单元存储8个液晶点的显示信息。
为了使液晶点位置信息与存储地址的对应关系更直观关，将64*64液晶屏从上至下8等分为8个显示块，每块包括8行*64列个点阵。
每列中的8行点阵信息构成一个8b i t s二进制数，存储在一个存储单元中。
（需要注意：二进制的高低有效位顺序与行号对应关系因不同商家而不同）存放一个显示块的R A M区称为存储页。
即64*64液晶屏的点阵信息存储在8个存储页中，每页64个字节，每个字节存储一列(8行)点阵信息。
因此存储单元地址包括页地址（X p a g e,0~7）和列地址（Y a d d r e s s,0~63）。
12864液晶画点和画任意两点间直线原理、算法及程序原码12864液晶画点和画任意直线的原理和算法程序原码经验证可行12864实际上是256x64二维显示空间，整个液晶屏分上下两个半屏。
整个屏一共有256列，64行。
可以把它分成16大列，每一大列包含16列。
图形RAM的起始址址为0x80，设置读或写的地址时，要先写Y坐标，再写X坐标。
要使用画图功能，就要设置扩允指令集。
画点原理：先确定坐标－>读出数据－>修改数据－>数据写回原处。
程序原码：//画点函数void Draw_Point(uchar x,uchar y,uchar color){uchar row,tier,row_bit;uchar ReadOldH,ReadOldL;tier=x>>4; //把256列分成16大列，每大列包含16列row_bit=x&0x0f; //计算所给坐标在某一大列中的哪一列if(y<32) //分上下半屏显示row=y; //上半屏else{row=y-32; //下半屏tier+=8;}WriteCommand(0x34); //8Bit扩充指令集,即使是36H也要写两次WriteCommand(0x36); //绘图ON,基本指令集里面36H不能开绘图WriteCommand(0x80+row); // 行位置WriteCommand(0x80+tier); // 列位置ReadData();ReadOldH=ReadData();//某大列的前8列数据，低位在前，高位在后ReadOldL=ReadData();//某大列的后8列数据if( row_bit < 8 ) //修改读出的数据{switch( color){case 0 : ReadOldH &=( ~( 0x01 << ( 7 - row_bit ))) ;break ;case 1 : ReadOldH |= ( 0x01 << ( 7 - row_bit )) ;break ;case 2 : ReadOldH ^= ( 0x01 << ( 7 - row_bit )) ;break ;default : break ;}}else{switch(color){case 0 : ReadOldL &= (~( 0x01 << ( 15 - row_bit ))) ;break ;case 1 : ReadOldL |= ( 0x01 << ( 15 - row_bit )) ;break ;case 2 : ReadOldL ^= ( 0x01 << ( 15 - row_bit )) ;break ;default : break ;}}WriteCommand(0x80+row); // 行位置WriteCommand(0x80+tier); // 列位置WriteData( ReadOldH ) ;//把修改后的数据写回原地址WriteData( ReadOldL ) ;}画任意两点间直线的原理和算法：采用Bresenham画线算法。

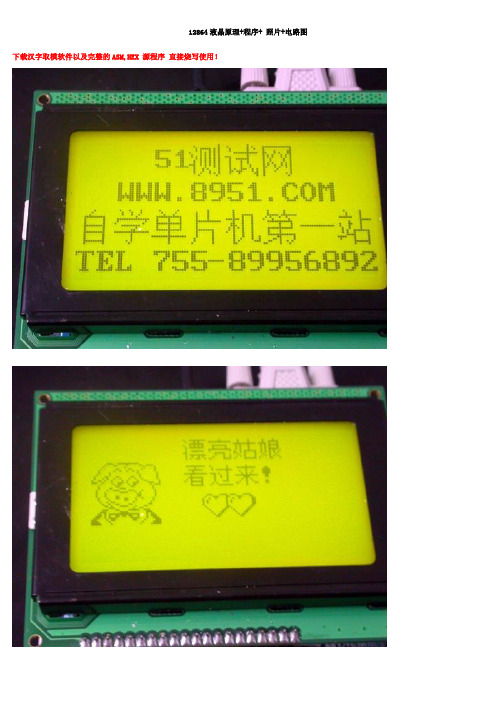

;12864（带字库汉字显示演示程序）;*************************************************************************** ;* sxj1974@ (51c51 test web) *;* Create by :石学军 更多例程请登陆网站 *;***************************************************************************RS EQU P2.0RW EQU P2.1E EQU P2.2PSB EQU P2.3RST EQU P2.5;-----------------------------------------------LCD_X EQU 30HLCD_Y EQU 31HCOUNT EQU 32HCOUNT1 EQU 33HCOUNT2 EQU 34HCOUNT3 EQU 35H;-----------------------------------------------LCD_DATA EQU 36HLCD_DATA1 EQU 37HLCD_DATA2 EQU 38HSTORE EQU 39H;----------------------------------------------- ORG 0000HLJMP MAINORG 0100H;----------------------------------------------- MAIN:MOV SP,#5FHCLR RST ;复位LCALL DELAY4SETB RSTNOPSETB PSB ;通讯方式为8位数据并口;********************初始化********************** LGS0: MOV A,#34H ;34H--扩充指令操作LCALL SEND_IMOV A,#30H ;30H--基本指令操作LCALL SEND_IMOV A,#01H ;清除显示LCALL SEND_IMOV A,#06H ;指定在资料写入或读取时，光标的移动方向LCALL SEND_I ;DDRAM 的地址计数器(AC)加1MOV A,#0CH ;开显示,关光标,不闪烁LCALL SEND_I;=============================================== TU_PLAY1:MOV DPTR,#TU_TAB1 ;显示图形LCALL PHO_DISPLCALL DELAY3;================================================= ;;显示汉字和字符;加入80ms的延时，使你能够看清楚显示的过程;根据汉字显示坐标分段写入（顺序写入）;================================================= HAN_WR2:LCALL CLEAR_PHAN_WR2A:MOV DPTR,#TAB1A ;显示汉字和字符MOV COUNT,#10H ;地址计数器设为16。
玩转12864液晶(2)--显示图片，画点，画任意直线本帖被红金龙吸味执行加亮操作(2009-07-04)通过上一篇的实验，相信大家都掌握了显示字符的基本用法。
下面我们来看一下12864液晶更高级的用法。
首先是它的绘图功能。
让我们先来显示一整副的图片吧，也就是128x64大小。
在使用绘图功能时，先要打开扩充指令集，然后再打开绘图功能。
接着就是送数据显示了。
这里我们首先要弄明白ST7920的显示坐标关系。
其显示坐标如下。
从图中可以看出，X方向共有8个字(16个字节)Y方向共有0~31 行分为上下两个屏。
弄懂了之后我们就可以依照此坐标来显示一整屏的图片了。
随便用一个图片的提取转换软件，讲一副126X64大小的图片转换成字节数据，总共字节大小为128*64/8 = 1024个字节。
下面我们来看看这个显示整屏图像的函数void v_Lcd12864DrawPicture_f( unsigned char code *pPicture ){unsigned char i, j, k ;for( i = 0 ; i < 2 ; i++ )//分上下两屏写{for( j = 0 ; j < 32 ; j++ ){v_Lcd12864SendCmd_f( 0x80 + j ) ;//写Y坐标if( i == 0 ) //写X坐标{v_Lcd12864SendCmd_f( 0x80 ) ;}else{v_Lcd12864SendCmd_f( 0x88 ) ;}for( k = 0 ; k < 16 ; k++ ) //写一整行数据{v_Lcd12864SendData_f( *pPicture++ ) ;}}}v_Lcd12864SendCmd_f( 0x30 ) ;}看看效果图片如下：显示一个人的图像下面来看看如何在任意一个位置显示或者是擦除一个点对于12864这种二值显示屏来说，其显示状态无外乎显示和不显示一个点这两种状态。
12864液晶一、概述带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64,内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。
可以显示8×4行16×16点阵的汉字.也可完成图形显示.低电压低功耗是其又一显著特点。
由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:低电源电压（VDD:+3.0--+5.5V）显示分辨率:128×64点内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)内置 128个16×8点阵字符2MHZ时钟频率显示方式：STN、半透、正显驱动方式：1/32DUTY，1/5BIAS视角方向：6点背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10通讯方式：串行、并口可选内置DC-DC转换电路，无需外加负压无需片选信号，简化软件设计工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃模块接口说明：*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口管脚号管脚名称电平管脚功能描述1 VSS 0V 电源地2 VCC 3.0+5V 电源正3 V0 - 对比度（亮度）调整4RS(CS）H/LRS=“H”,表示DB7——DB0为显示数据RS=“L”,表示DB7——DB0为显示指令数据5R/W(SID) H/L R/W=“H”,E=“H”,数据被读到DB7——DB0R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR6 E(SCLK) H/L 使能信号7 DB0 H/L 三态数据线8 DB1 H/L 三态数据线9 DB2 H/L 三态数据线10 DB3 H/L 三态数据线11 DB4 H/L 三态数据线12 DB5 H/L 三态数据线13 DB6 H/L 三态数据线14 DB7 H/L 三态数据线15 PSB H/L H：8位或4位并口方式，L：串口方式（见注释1）16 NC - 空脚17 /RESET H/L 复位端，低电平有效（见注释2）18 VOUT - LCD驱动电压输出端19 A VDD 背光源正端（+5V）（见注释3）20 K VSS 背光源负端（见注释3）*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
Protues仿真液晶显示目录1 LCD12864简介12 LCD12864显示原理62.1汉字和英文显示原理62.2图形显示72.3应用说明82.4指令描述93软件仿真123.1汉字显示123.2图形显示173.3同时显示多个汉字233.4向上滚动显示294小结381LCD12864简介ST7920类这种控制器带中文字库，为用户免除了编制字库的麻烦，该控制器的液2晶还支持画图方式。
该类液晶支持68时序8位和4位并口以及串口。
<2）KS0108类这种控制器指令简单，不带字库。
支持68时序8位并口。
<3）T6963C类这种控制器功能强大，带西文字库。
有文本和图形两种显示方式。
有文本和图形两个图层，并且支持两个图层的叠加显示。
支持80时序8位并口。
<4）COG类常见的控制器有S6B0724和ST7565，这两个控制器指令兼容。
支持68时序8位并口，80时序8位并口和串口。
COG类液晶的特点是结构轻便，成本低。
ST7920 GND VCC V0 RS R/W E DB0-DB7 PSB RES VOUT BLA BLKKS0108 GND VCC V0 RS R/W E DB0-DB7 CS1 CS2 RES VOUT BLA BLK BLKBLA FS RES CS RS DB0-DB7 RD WR V0 VCC GND FG T6963C此触发器是用于模块屏幕显示开和关的控制。
DFF=1为开显示<DISPLAY OFF），DDRAM的内容就显示在屏幕上，DFF=0为关显示<DISPLAY OFF）。
DDF的状态是指令DISPLAY ON/OFF和RST信号控制的。
5．XY地址计数器XY地址计数器是一个9位计数器。
高3位是X地址计数器，低6位为Y地址计数器，XY地址计数器实际上是作为DDRAM的地址指针，X地址计数器为DDRAM的页指针，Y地址计数器为DDRAM的Y地址指针。
基于Proteus仿真的12864液晶的显示Proteus实验报告课程题目：基于Proteus仿真的12864液晶的显示班级：XXX姓名：XXX学号：XXX完成时间：XXX目录一、概述 (3)1、1LCD简介 (3)1、2LCD引脚说明 (3)1、3LCD原理简图 (4)1、4LCD主要功能介绍 (4)1、5指令说明 (6)二、液晶显示原理 (8)2.1汉字和英文显示原理 (8)2.2图形显示 (9)三、软件仿真 (10)3.1汉字显示 (10)3.2向上滚动显示 (11)3.3PCB图 (11)四、部分实验代码 (12)五、总结 (18)一、概述1、LCD简介在Protues仿真软件中，AMPIRE12864是一种图形点阵液晶显示器。
它主要采用动态驱动原理由行驱动—控制器和列驱动器两部分组成了128(列)×64(行)的全点阵液晶显示。
软件中不提供中文字库，但可完成图形显示，也可以通过汉字取模软件显示8×4个(16×16点阵)汉字。
2、LCD引脚说明-3、LCD原理简图4、LCD主要功能介绍1）显示数据RAM(DDRAM)DDRAM（64×8×8 bits）是存储图形显示数据的。
此RAM 的每一位数据对应显示面板上一个点的显示（数据为H）与不显示（数据为L）。
DDRAM的地址与显示位置关系对照图(见附录一)2）I/O缓冲器（DB0～DB7）I/O缓冲器为双向三态数据缓冲器。
是LCM（液晶显示模块）内部总线与MPU总线的结合部。
其作用是将两个不同时钟下工作的系统连接起来，实现通讯。
I/O缓冲器在片选信号/CS有效状态下,I/O缓冲器开放，实现LCM（液晶显示模块）与MPU之间的数据传递。
当片选信号为无效状态时，I/O缓冲器将中断LCM（液晶显示模块）内部总线与MPU数据总线的联系，对外总线呈高阻状态，从而不影响MPU的其他数据操作功能。
3）输入寄存器输入寄存器用于接收在MPU运行速度下传送给LCM（液晶显示模块）的数据并将其锁存在输入寄存器内，其输出将在LCM（液晶显示模块）内部工作时钟的运作下将数据写入指令寄存器或显示存储器内。
