2018中考物理试卷分类汇编：电功率

2018年江苏省十三大市中考物理真题分类汇编电功、电功率汇编（含答案解析）1．（2018•南京）两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3A”和“0.5A”字样。

（1）图甲是小明测量小灯泡L1额定功率时连接的实物图；①图中有一根线连接错误，请在这积线上打“×”，并在图中改正；②闭合开关前，滑动变阻器的滑片P应位于B（远填“A”或“B”）端；③闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为0.75 W。

（2）小华利用图丙所示的电路测出了小灯泡L2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便。

【分析】（1）①原电压表测电源电压是错误的，应测灯的电压；②为保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处；③灯在额定电流下正常发光，根据电压表选用小量程确定分度值读数，根据P=UI求小灯泡L1的额定功率；（2）若该电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，当灯的电流为额定电流时，灯正常发光，先将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P=UI 可求出灯的额定功率。

【解答】解：①原电压表测电源电压是错误的，应测灯的电压，如下图1所示：②闭合开关前，滑动变阻器的滑片P应位于阻值最大处的B端；③灯在额定电流下正常发光，闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压大小为2.5V，则小灯泡L1的额定功率为：P=UI=2.5V×0.3A=0.75W；（2）在上面分析的基础上，设计的电路下图2所示：故答案为：（1）①如上图1；②B；③电流；0.75；（2）如上图2所示。

18电功、电功率、焦耳定律12. (2018·威海) (多选题)如图4甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图4乙所示，下列说法正确的是BCA.R1的阻值为20ΩB.R2的最大阻值为50ΩC.电源电压为6VD.该电路消耗的最大电功率为0.9W18. (2018·威海)标有“220V,2000W"的“即热式”电热水龙头，其加热电阻丝的阻值是Ω;在额定电压下工作21s，若不计热量损失，能够使 kg的水从15℃上升到35℃.[水的比热容为4.2×103J/(kg·℃)]18.24.2 0.519. (2018·威海)如图8所示，R1的阻值为5Ω,滑动变阻器R2的最大阻值为40Ω，电源电压保持4.5V不变，电流表量程为“0-0.6A”,电压表量程为“0-3V”.为保证电路安全，R2接入电路中的最小阻值为_____Ω，R1清耗的最小功率为 W.19.2.5 0.4527. (2018·威海)图15为某品牌电饭煲的工作电路示意图，开关S可以同时与a、b相连，或只与c相连（红灯，绿灯为指示打，不计电阻）。

该电饭煲具有加热、保温功能，在加热档时总功率为1540W，在保温档时的总功率为55W。

请根据以上信息解答下列问题：（1）将开关s与a、b相连时，____ 发光(选填“红灯”或“绿灯”)，此时电饭煲处于状态(选填“加热”或“保温”)(2)电饭煲处于加热状态时，R的电功率为P1；处于保温状态时，R的电功率为P2，P1：P2=400：1.请计算电阻R1的阻值。

（3）如果在不改变原来保温档和加热当电功率的基础上，要增加一个更大功率的档位来迅速加热物体，请设计出1种方案，并用简要的文字说明（也可配合作图说明）19．（2018•烟台）常温常压下，一台标有“220V 2000W“的电热水壶正常工作时，将质量为1kg、初温为20℃的水烧开，需要的时间是168s [假设该热水壶产生的热量完全被水吸收，c水=4.2×103J/（kg•℃）]。

2018年全国中考物理90套试卷电功率汇编一、选择题1.<2018包头）如图7所示，电源电压恒为12V不变，R L、R1及滑动变阻器的最大阻值分别是10Ω、40Ω、50Ω，灯的额定电压为12V，忽略温度对灯丝电阻的影响，则下列说法正确的是< ）A.当S闭合，S1断开，滑片P在b端时，灯泡的功率为0.4JB.当S闭合，S1断开，滑片P在b端时，电流表的示数为0.2AC.当S闭合，S1断开，滑片P在a端时，灯每秒钟消耗的电能为14.4WD.当S、S1均闭合，滑片P在a端时，电路总功率为14.4W【答案】B2.<2018达州）如图5所示，电源电压和灯L的电阻不变，灯L上标有“6V 3W”字样。

当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为A． 6V 1.5W B. 6V 0.75W C. 3V 1.5W D. 3V 0.75W【答案】B3.<2018达州）两定值电阻甲、乙中的电流与电压关系如图7所示，现将甲和乙并联后接在电压为6V的电源两端，下列分析正确的是A．乙消耗的电功率为3．6 WB．甲消耗的电功率为3.6WC．甲中的电流小于乙中的电流D．甲的电阻值小于乙的电阻值【答案】A4.(2018哈尔滨>某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误．．的是( >A．闭合开关前，滑片P应滑到B端B．闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C．当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D．实验还可得知，小灯泡的实际功率越大，小灯泡越亮【答案】B5.(2018哈尔滨>某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L l标有“3V 3W”字样，灯L2标有“9V 4.5W”字样.当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光．下列说法正确的是<不计灯丝电阻随温度的变化）( ）A．电源电压为12VB．L2正常发光时，电路中的电流为2AC．要使L1正常发光，滑动变阻器接入电路的阻值应为6ΩD．当灯L1、L2分别正常发光时，两次电路的总功率之比为2:3【答案】C6.<2018玉林）如图4所示电路，电源电压保持不变，闭合开关后，滑动变阻器滑片从左向右移动的过程中，下列说法正确的是A．电流表示数逐渐变大B．电压表示数逐渐变小C．电灯的亮度逐渐增强D．电路总功率逐渐变大【答案】B7.<2018玉林）如图6所示的电路，电源电压为3V且保持不变，滑动变阻器R1标有“1A 10Ω”的字样。

备战2018中考18中考分类试题汇编： 电功率1．（2018年安顺市）如图7 所示，电源电压恒定。

小灯泡L 标有“3V 0.6W ”字样，R 为定值电阻，闭合S ，断开S1，小灯泡正常发光；若再闭合S1，发现电流表示数变化0.3A ，则R 的阻值为___①__Ω，此时灯泡L 和电阻R 消耗的功率之比是__②___ 。

答案：10，2:3。

2．（2018年安顺市）（10分）某中学为解决同学们的饮水问题，新购置了一批台式饮水机，其铭牌如下表所示．图12 是饮水机的电路图，S 是用感温材料制造的温控开关，R1是电阻，R2是供加热的电阻丝．分析电路图可知，当S 接通时，饮水机处于加热状态，当S 断开时处于保温状态。

(1）在加热状态下，饮水机正常工作时电路中的电流是多大？(2）正常工作时该饮水机将热水罐中0.6kg ，l8℃的水加热到93℃，用时6min 。

用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率。

[C 水=4.2×103J /(kg ·℃)]（4分）(3）如果要使饮水机在保温状态时的功率是加热状态时的一半，则R1与R2的比值应是多少？( 4分）答案：解：（1）由220550==U P I ………………………………………………（1分）= 2.5（A ） ………………………………………………（1分） （2）Q 吸 = c 水m （t-t0）= 4.2×103×0.6×(93-18) ……………………（1分） = 1.89×118（J ） ………………………………（1分）W = Pt = 550×360 = 1.98×118（J ） …………………………（1分）η=%5.951098.11089.155≈⨯⨯=W Q 吸 …………………………………（1分）（3）当加热时，S 闭合，R1短路，得22R U P =…………………………（1分）当保温时，S 断开，R1与R2串联，2221222R R R U R UP ⨯⎪⎪⎭⎫ ⎝⎛+==' …………（1分）由题意得22221=⎪⎪⎭⎫⎝⎛+='R R R P P ………………………………（1分）414.021=R R …………………………………………………………（1分）错误!未找到引用源。

2018年中考物理真题汇编: 电功和电功率一、选择题1.如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L的亮度不变D. 电路的总功率变小【答案】A【解析】由电路图知，灯泡L与滑动变阻器P并联，当滑片P向右移动时电压表的示数不变，滑动变阻器的阻值变大，由I= 知通过滑动变阻器的电流变小、通过灯泡的电流不变，由P=UI知灯泡的亮度不变，并联电路干路中的电流等于各条支路中的电流之和知电流表的示数变大。

【分析】并联电路电压的特点：支路两端的电压相等；并联电路电流的特点：干路中的电流等于各条支路中的电流之和；根据I= 判断各条支路中的电流变化；灯泡的亮度由实际功率决定的。

故答案为：A。

2.如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液比左侧高。

下列说法正确的是（）A. 通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B. 右侧电阻丝的阻值比左侧小C. 通过右侧电阻丝的电流比左侧小D. 该装置用于探究电流通过导体产生的热量多少与电阻大小的关系【答案】D【解析】A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是转换法，A不符合题意；B．右侧电阻丝的阻值比左侧大，B不符合题意；C．通过右侧电阻丝的电流和左侧的相等，C不符合题意；D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系，D符合题意。

【分析】A．转换法：物理学中对于一些看不见摸不着的现象或不易直接测量的物理量，通常用一些非常直观的现象去认识或用易测量的物理量间接测量；B．D由Q=I2Rt知当I、t相同时R越大Q就越大；C．串联电路中的电流处处相等.故答案为：D。

3.小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（）A.微波炉正常工作时的电压大于电视机正常工作时的电压B.微波炉正常工作时的电流等于电视机正常工作时的电流C.微波炉正常工作时的电功率大于电视机正常工作时的电功率D.每月在微波炉上用的电费一定比在电视机上用的电费多【答案】C【解析】A、用电器正常工作时的电压等于额定电压，由于微波炉和电视机的额定电压相同，所以这两个用电器正常工作时的电压相等，A不符合题意；BC、由柱状图可知，微波炉正常工作1小时的电费比电视机高，而单价是一定的，所以微波炉消耗电能多，根据P＝可知，微波炉电功率大于电视机的电功率，C符合题意；电压相同，由P＝UI可知，微波炉正常工作时的电流大，B不符合题意；D、虽然微波炉电功率大，由于不知道一个月内它们的实际工作时间，根据W＝Pt知无法判断微波炉和电视机消耗的电能的多少，所以无法比较电费的多少，D不符合题意。

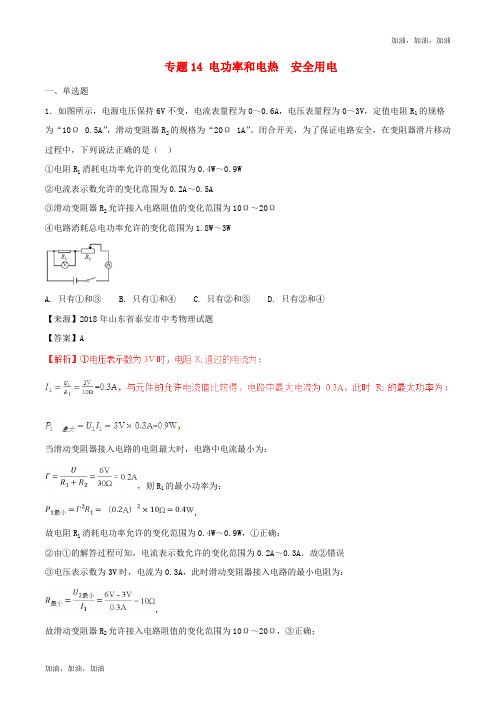

专题14 电功率和电热安全用电一、单选题1．如图所示，电源电压保持6V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω 0.5A”，滑动变阻器R2的规格为“20Ω 1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0.2A～0.5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8W～3WA. 只有①和③B. 只有①和④C. 只有②和③D. 只有②和④【来源】2018年山东省泰安市中考物理试题【答案】A当滑动变阻器接入电路的电阻最大时，电路中电流最小为：，则R1的最小功率为：，故电阻R1消耗电功率允许的变化范围为0.4W～0.9W，①正确；②由①的解答过程可知，电流表示数允许的变化范围为0.2A～0.3A．故②错误③电压表示数为3V时，电流为0.3A，此时滑动变阻器接入电路的最小电阻为：，故滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω，③正确；④电流最大时，最大功率为：；电流最小时，最小功率为：，电路消耗总电功率允许的变化范围为1.2W～1.8W，故④错误；故选A。

2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。

闭合开关S后，滑片P由b 端向a端滑动的过程中，下列判断正确的是（）A. 灯泡L亮度变暗B. 电压表示数变大，电流表示数变小C. 电压表与电流表示数的比值变小D. 灯泡L的最大功率为0.9W【来源】山东省临沂市2018年中考物理试题【答案】DD、根据，当变阻器连入电路中的电阻为0时，灯的电压为电源电压3V，并求出此时灯的最大功率。

解答：AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a 端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，故B错误；根据可知，灯泡的实际功率变大，灯泡变亮，故A错误；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，故C错误；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，故D正确。

专题14 电功率和电热安全用电一、单选题1．图甲是小灯泡L和电阻R的电流随电压变化图象,将它们按图乙所示接入电路中。

已知该电路中电源电压是2V,则下列结论错误的是（）A．只闭合开关S,电路消耗的功率是1WB．当再闭合S1后,电流表示数变化了0.2AC．当再闭合S1后,电路消耗的总功率为1.2WD．当再闭合S1后,电路消耗的功率将增大0.4W【来源】【全国市级联考】四川省德阳市2018年初中毕业生学业考试及高中阶段学校招生考试物理试题【答案】C【解析】B、当再闭合开关S1时，灯泡L与定值电阻R并联，电流表测干路电流；由图象可知电压为2V时，通过电阻的电流为：，干路电流等于支路电流之和，则电流表示数的变化量：，故B正确；C、干路电流等于支路电流之和，所以干路电流为：，电路消耗的总功率：，故C错误；D、电路消耗功率的增加量，即定值电阻的功率为：，故D正确。

故C符合题意。

【点睛】重点是电功率的相关计算，注意熟练应用并联电路的电压和电流特点，都是电路的最基本规律，另外把电路图读懂是关键，要清楚不同的开关闭合时电路的连接情况。

2．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电路中保持不变的是（）A．用电器消耗的总功率B．电压表V的示数与电流表A的示数的比值C．电流表A的示数与电流表A1的示数的差值D．电压表V的示数与电流表A1的示数的乘积【来源】广西桂林市2018年中考物理试题【答案】D【解析】【点睛】本题考查的是电路的动态变化，涉及了欧姆定律、并联电路的规律、电功率公式的运用，解题的关键是电路结构的识别及规律的灵活运用。

3．如图，电路中L1“6V 3W“和L2“6V 6W”两灯泡和滑动变阻器R串联，电源电压恒为12V．下列说法正确的是（）A．闭合开关S，调节滑动变阻器的滑片P，两灯泡均能正常发光B．保证两灯泡均不损坏，滑动变阻器R连入电路的最小值为3ΩC．滑片P从最右端向左移动，使某灯刚好正常发光，则此时另一盏灯的实际功率为1.5WD．在保证电路安全的情况下，电路总功率最大可达到12W【来源】湖北省恩施州2018年中考物理试题【答案】C【解析】B、由可得，两灯的电阻分别为：，；由于串联电路的电流处处相等，两灯泡正常发光时的最大电流为：I=I1=0.5A，由欧姆定律可得总电阻：；根据串联电路的总电阻等于各分电阻之和可得，R连入电路的最小值：,故B错误；C、滑片P从最右端向左移动，使某灯刚好正常发光，则正常发光的是电流较小的一个灯泡L1，所以另一盏灯的实际功率：，故C正确；D、在保证电路安全的情况下，电路中的最大电流I=I1=0.5A，则整个电路的最大功率：，故D错误。

2018年中考物理试题分类汇编：电功率一．选择题（共27小题）1．（2018•绍兴）下列有关家庭电路的说法正确的是（）A．家庭电路中的插座应与用电器串联B．家庭电路的电压对于人体是安全的C．测电笔可以辨别零线与地线D．电能表用来测量用户消耗的电能答案：D。

2．（2018•北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多答案：B。

3．（2018•邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多答案：C。

4．（2018•宜昌）两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为（）A．2：1 B．1：2 C．4：1 D．1：4答案：A。

5．（2018•钦州）电炉工作时，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线多，所以电炉丝热得发红而连接电炉丝的导线不太热，其原因是（）A．电炉丝的电阻较大B．电炉丝与导线是并联的C．电炉丝的横截面大D．通过电炉丝的电流较大答案：A。

6．（2018•北京）下列用电器中，利用电流热效应工作的是（）A．电暖气B．计算器C．电视机D．笔记本电脑答案：A。

7．（2018•乐山）下列家用电器中，利用电流热效应工作的是（）A．电风扇B．洗衣机C．电热水壶D．电视机答案：C。

8．（2018•玉林）如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”。

闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A．电路消耗的最小功率为2.5WB．滑片P在中点时，灯泡消耗的功率为2.4WC．滑片P在中点时，灯泡消耗的功率为3.2WD．滑片P在最左端时，2min内电流通过灯泡所做的功为10J答案：B。

专题28 电功率一．选择题（共27小题）1．（2018•北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（ ）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多【分析】额定电压是指用电器正常工作是的电压；电功率是表示电流做功快慢的物理量；根据P=UI和W=Pt来作出分析和解答。

【解答】解：A、两电热水壶的额定电压相同，且都正常工作，所以它们两端的电压相等，故A错误；B、甲的额定功率大于乙的额定功率，且都正常工作，根据电功率的物理意义可知，电流通过甲电热水壶做功较快，故B正确；C、两个电热水壶都正常工作时，甲的额定功率大，根据P=UI可知，通过甲的电流大，故C错误；D、两个电热水壶都正常工作时，通电时间相同，甲的额定功率大，根据W=Pt可知，甲消耗的电能多，故D错误。

故选：B。

2．（2018•邵阳）将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多【分析】由题意知，三种用电器的额定电压都是220V，额定功率都是180W；家庭电路电压是220V，把这三个用电器接入家庭电路，三个用电器都正常工作，实际功率相同都等于额定功率，通电时间相同，根据W=Pt可知消耗的电能相同；通过分析三种用电器工作时的能量转化情况，找出产生热量最多的用电器。

【解答】解：因为接在家庭电路中，U=220V，所以三种用电器的实际功率：P实=P额=180W；又因为W=Pt，用电器工作时间t相等，所以三种用电器消耗的电能相同，电冰箱电工作时，主要把电能转化为机械能，产生的热量很小，电脑工作时，主要将电能转化为光能和声能，电热毯工作时电热丝产生热量，几乎把电能全部转化为热量，所以产生热量最多的是电热毯，故C正确。
