铜包铝漆包线包铝漆包线是采用铜包铝材料作内导体的新型电磁线，其特性介于铜铝之间，结合了铜的优良导电性和铝的重量轻的优点。
铜包铝漆包线特点：1.直流电阻率:铜包铝线的直流电阻率约为纯铜线的1.45倍；阻值相同时，铜包铝线重量约为纯铜线的1/2。
2.良好的焊锡性:铜包铝线由于其表面同心的包覆了一层纯铜,因此具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理；同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能；3.重量轻:铜包铝线密度是相同线径的纯铜线的1/2.5，对降低线圈的重量十分有效；使用神州铜包铝线替代铜线，至少可节省30%以上的成本。
铜包铝漆包线现有应用领域：1、高频变压器、普通变压器；2、电感，电磁线圈；3、电机，包括家用电机、各种微型电机以及压缩机等环境要求较高的电机；4、用于音响线圈、光驱的特殊电磁线；5、显示器偏转线圈用电磁线；6、消磁线圈用电磁线；铜包铝线项目投资分析书一、铜包铝线双金属线材项目开发的背景美国（COPPERWELD）公司90年代初期就已经开始生产铜包铝线和铜包钢线，并在美国的电话、电视、电子行业广泛应用。
它是近几年来快速发展起来的新型合成的双金属线材，它以优越的性能和低成本将占领电话、电视、电子行业等通讯线材的大部分领域。
近年来我国的通讯行业的CATV同轴电缆生产企业为了提高产品质量，降低成本，和国际技术接轨，已经采用铜包铝线作为CATV同轴电缆的更新换代产品。
年用量大大提高，目前国内铜包铝线的生产远远不能满足市场需要。
所以开发铜包铝线的生产是一个很好的项目。
二、项目技术特点和发展趋势：铜包铝线材是一种双金属线材，是在铝线外表包复一层一定厚度的铜层，使该线材成为一种高性能的双金属线材，其铜的厚度大约是在最小半经的3.5%。
其导电率大约是铜线的62.9% 。
而同样重量的铜包铝线的长度是纯铜线长度的2.7倍。
此外铜包铝由于其重量轻可允许使用密度较低，重量较轻的绝缘材料，从而可减少电视信号的衰减。
漆包线可行性研究报告目录一、研究背景二、研究目的三、研究方法四、漆包线的概念五、漆包线的应用领域六、漆包线的优缺点分析七、市场需求分析八、竞争对手分析九、漆包线生产成本分析十、漆包线可行性评估十一、市场营销策略十二、风险分析十三、结论一、研究背景随着电子产品的普及和需求的增加，漆包线作为电器线圈的重要材料，市场需求逐渐增大。
然而，目前市场上的漆包线供应存在一些问题，如品质参差不齐、价格波动较大等，限制了漆包线的市场拓展。
因此，有必要对漆包线的可行性展开深入研究，以探讨其市场潜力和发展前景。
二、研究目的本研究以深入分析漆包线的市场需求、竞争现状、生产成本等因素，对漆包线的可行性进行研究。
具体目的如下：1.了解漆包线的概念和应用领域，明确其市场需求；2.分析漆包线的优缺点，评估其在市场上的竞争力；3.了解漆包线生产所需的成本和投入，评估其生产可行性；4.通过市场营销策略和风险分析，全面评估漆包线的市场前景。
三、研究方法本研究采用了文献综述、市场调研、成本分析等多种研究方法。
通过查阅相关文献资料，了解漆包线的基本概念、市场需求和竞争现状；通过对目标市场进行调研，掌握漆包线的潜在需求和市场反馈；通过对漆包线的生产成本进行分析，评估其生产可行性。
四、漆包线的概念漆包线，是指在导线或线圈表面包覆一层漆膜的导线产品。
漆包线种类繁多，根据用途不同可分为聚酯漆包线、聚酰胺漆包线、聚酰胺酰亚胺漆包线等。
漆包线的制作工艺主要包括导线成型、漆包、漆膜固化、修整等环节。
漆包线具有绝缘性能好、耐高温、耐腐蚀等特点，被广泛应用于电器、电梯、医疗器械等领域。
五、漆包线的应用领域漆包线作为电器线圈的重要材料，主要应用于以下领域：1.电子电器制造领域：包括变压器、电感线圈、马达、继电器等电器制品的生产；2.电梯行业：电梯工程中需要大量使用漆包线，如电机、驱动器、转子线圈等；3.医疗器械领域：医疗设备中的线圈、传感器等配件所需的漆包线；4.其他领域：如航空航天、汽车制造、新能源等领域也有用到漆包线的需求。

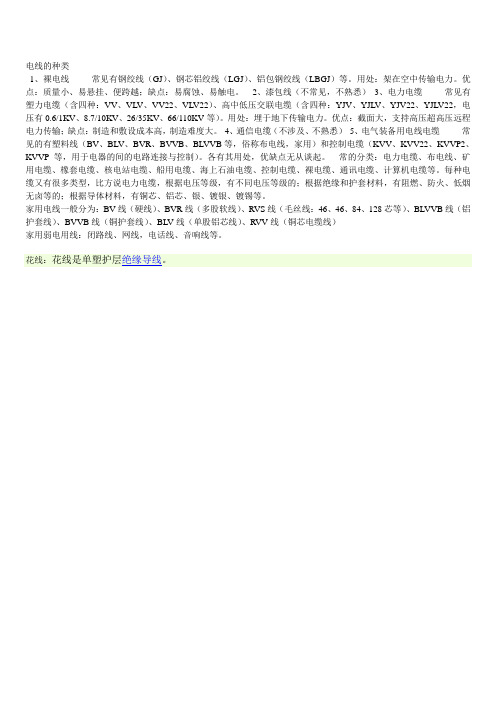

电线的种类1、裸电线常见有钢绞线（GJ）、钢芯铝绞线（LGJ）、铝包钢绞线（LBGJ）等。
用处：架在空中传输电力。
优点：质量小、易悬挂、便跨越；缺点：易腐蚀、易触电。
2、漆包线（不常见，不熟悉）3、电力电缆常见有塑力电缆（含四种：VV、VLV、VV22、VLV22）、高中低压交联电缆（含四种：YJV、YJLV、YJV22、YJLV22，电压有0.6/1KV、8.7/10KV、26/35KV、66/110KV等）。
用处：埋于地下传输电力。
优点：截面大，支持高压超高压远程电力传输；缺点：制造和敷设成本高，制造难度大。
4、通信电缆（不涉及、不熟悉）5、电气装备用电线电缆常见的有塑料线（BV、BLV、BVR、BVVB、BLVVB等，俗称布电线，家用）和控制电缆（KVV、KVV22、KVVP2、KVVP等，用于电器的间的电路连接与控制）。
各有其用处，优缺点无从谈起。
常的分类：电力电缆、布电线、矿用电缆、橡套电缆、核电站电缆、船用电缆、海上石油电缆、控制电缆、裸电缆、通讯电缆、计算机电缆等。
每种电缆又有很多类型，比方说电力电缆，根据电压等级，有不同电压等级的；根据绝缘和护套材料，有阻燃、防火、低烟无卤等的；根据导体材料，有铜芯、铝芯、银、镀银、镀锡等。
家用电线一般分为：BV线（硬线）、BVR线（多股软线）、RVS线（毛丝线：46、46、84、128芯等）、BLVVB线（铝护套线）、BVVB线（铜护套线）、BLV线（单股铝芯线）、RVV线（铜芯电缆线）家用弱电用线：闭路线、网线，电话线、音响线等。
花线：花线是单塑护层绝缘导线。
BV线简要介绍BV线简称塑铜线，名称为，一般用途单芯硬导体无护套电力电缆。
B代表是类别，布电线，T代表导体为：铜导体，V代表绝缘为：聚氯乙烯。
塑铜线类型BV线又分为：ZR-BV 和NH-BV.ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线：绝缘料加有阻燃剂，离开明火不自燃。
ZR-BV：阻燃BV线又分为A、B、C、D四个等级，其中A类最好，以此类推，最常用的为ZB-BV。
铜包铝漆包线包铝漆包线是采用铜包铝材料作内导体的新型电磁线，其特性介于铜铝之间，结合了铜的优良导电性和铝的重量轻的优点。
铜包铝漆包线特点：1.直流电阻率:铜包铝线的直流电阻率约为纯铜线的1.45倍；阻值相同时，铜包铝线重量约为纯铜线的1/2。
2.良好的焊锡性:铜包铝线由于其表面同心的包覆了一层纯铜,因此具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理；同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能；3.重量轻:铜包铝线密度是相同线径的纯铜线的1/2.5，对降低线圈的重量十分有效；使用神州铜包铝线替代铜线，至少可节省30%以上的成本。
铜包铝漆包线现有应用领域：1、高频变压器、普通变压器；2、电感，电磁线圈；3、电机，包括家用电机、各种微型电机以及压缩机等环境要求较高的电机；4、用于音响线圈、光驱的特殊电磁线；5、显示器偏转线圈用电磁线；6、消磁线圈用电磁线；铜包铝线项目投资分析书一、铜包铝线双金属线材项目开发的背景美国（COPPERWELD）公司90年代初期就已经开始生产铜包铝线和铜包钢线，并在美国的电话、电视、电子行业广泛应用。
它是近几年来快速发展起来的新型合成的双金属线材，它以优越的性能和低成本将占领电话、电视、电子行业等通讯线材的大部分领域。
近年来我国的通讯行业的CATV同轴电缆生产企业为了提高产品质量，降低成本，和国际技术接轨，已经采用铜包铝线作为CATV同轴电缆的更新换代产品。
年用量大大提高，目前国内铜包铝线的生产远远不能满足市场需要。
所以开发铜包铝线的生产是一个很好的项目。
二、项目技术特点和发展趋势：铜包铝线材是一种双金属线材，是在铝线外表包复一层一定厚度的铜层，使该线材成为一种高性能的双金属线材，其铜的厚度大约是在最小半经的3.5%。
其导电率大约是铜线的62.9% 。
而同样重量的铜包铝线的长度是纯铜线长度的2.7倍。
此外铜包铝由于其重量轻可允许使用密度较低，重量较轻的绝缘材料，从而可减少电视信号的衰减。

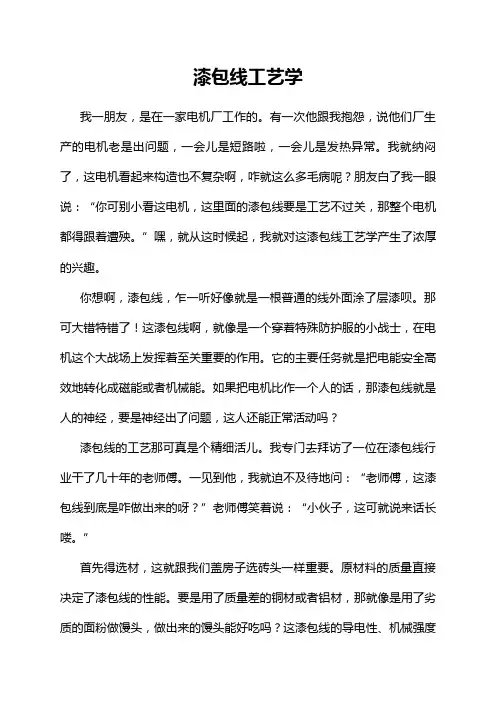

漆包线工艺学我一朋友，是在一家电机厂工作的。
有一次他跟我抱怨，说他们厂生产的电机老是出问题，一会儿是短路啦，一会儿是发热异常。
我就纳闷了，这电机看起来构造也不复杂啊，咋就这么多毛病呢？朋友白了我一眼说：“你可别小看这电机，这里面的漆包线要是工艺不过关，那整个电机都得跟着遭殃。
”嘿，就从这时候起，我就对这漆包线工艺学产生了浓厚的兴趣。
你想啊，漆包线，乍一听好像就是一根普通的线外面涂了层漆呗。
那可大错特错了！这漆包线啊，就像是一个穿着特殊防护服的小战士，在电机这个大战场上发挥着至关重要的作用。
它的主要任务就是把电能安全高效地转化成磁能或者机械能。
如果把电机比作一个人的话，那漆包线就是人的神经，要是神经出了问题，这人还能正常活动吗？漆包线的工艺那可真是个精细活儿。
我专门去拜访了一位在漆包线行业干了几十年的老师傅。
一见到他，我就迫不及待地问：“老师傅，这漆包线到底是咋做出来的呀？”老师傅笑着说：“小伙子，这可就说来话长喽。
”首先得选材，这就跟我们盖房子选砖头一样重要。
原材料的质量直接决定了漆包线的性能。
要是用了质量差的铜材或者铝材，那就像是用了劣质的面粉做馒头，做出来的馒头能好吃吗？这漆包线的导电性、机械强度等性能就没法保证。
老师傅说，他们在选材的时候，那眼睛就像老鹰一样锐利，一点点瑕疵都不能放过。
选好材料之后呢，就是拉丝的工序。
这就好比把一块大石头一点点雕琢成想要的形状。
通过拉丝机，把粗粗的原材料拉成细细的线。
这个过程可不容易，就像在走钢丝一样，稍微有点偏差，这线的粗细不均匀，后面做出来的漆包线也就不合格。
我就好奇地问老师傅：“这拉丝的时候，怎么才能保证线的粗细刚刚好呢？”老师傅拍拍我的肩膀说：“这就得靠经验喽，还有机器的调试，就像调收音机的频道一样，得调到最精准的那个点。
”接下来就是涂漆了。
这漆可不是随随便便往上一抹就行的。
这漆的种类就有好多呢，什么聚酯漆、聚氨酯漆等等。
不同的用途得选不同的漆。
这就像我们冬天穿棉衣，夏天穿短袖一样，得因地制宜。
电线电缆产品主要分为五大类：1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
2、电力电缆本类产品主要特征是：在导体外挤(绕)包绝缘层，如架空绝缘电缆，或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。
主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。
产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
3、电气装备用电线电缆该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
4、通讯电缆及光纤随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。
从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品结构尺寸通常较小而均匀，制造精度要求高。
5、电磁线(绕组线)主要用于各种电机、仪器仪表等。
电线电缆的衍生/新产品:电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求，而采用新材料、特殊材料、或改变产品结构等；采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等；改变产品结构如：耐火电缆等；提高工艺要求如：医用线缆等；组合产品如：OPGW等；方便安装和降低装备成本如：预制分支电缆等。
一、裸电线及裸导体制品分类按结构与用途的不同，分为四小类1，裸单线指的是不同材料和尺寸的有色金属单线，可分为圆单线（铜、铝及其合金），扁线（铜、铝及其合金），有金属镀层（锡、银、镍）的单线和双金属线（铝包钢、铜包铝、铜包钢）等。
电线电缆基本知识电线电缆定义:用以传输电(磁)能、信息和实现电磁能转换的线材产品。
按用途分类:分为两大类:一、电力电缆:在电力系统中作传输或分配电能的通道。
可分为:1.裸电线: 一般用在高压输电线路,采用钢芯铝绞线。
2.电磁线: 用作变压器、电机绕组等电磁能量转换。
一般指漆包线,大型电机和变压器绕组用线,有时采用纤维或薄膜绕包绝缘。
3.电气装备用电线电缆:(1)仪器和设备连接用电缆;(2)设备内部连接用电线电缆;(3)家用电器电源线;(4)低压配电电缆;(5)自控温加热电缆;(6)特种电线电缆. 主要指耐高温、防火、核电站等用的电线电缆。
4.电力电缆: 一般指大容量,带有绝缘体、铠装、护套的固定敷设用电缆;电压范围: 1KV～500KV. 种类繁多。
二、通信控制电缆: 传输语音、图像、数据、控制信号等弱电信号的电线电缆。
1.通信电缆:(1)市内电话电缆;(2)长途电话电缆;(3)海底通信电缆;(4)通信光纤;(5)同轴电缆;(6)射频电缆等.2.信号电缆:(1)计算机间,计算机与外围设备间通信用电缆. 如:USB线, IEEE1394线, LANCABLE(即5类缆,6类缆,7类缆等), UL2919, UL2464, VDE线, HDMI线等。
(2)视频、音频设备间、测试设备间信号传输用电缆。
如：音响线，小型同轴电缆等。
3.控制电缆：一般用来传输控制信号。
如电梯电缆，野外，船用，车辆，航空，采矿，采油等专用电缆。
电线电缆基本结构：下面是一个电线电缆模型：1.导体：导体是电线电缆的核心部分，主要依靠其传输电（磁）能和信息。
导体材料一般是金属材料，如铜、铁、铝、银等金属材，也有非金属材料如碳，还有一些超导体也是用非金属材料合成的。
导体在结构上有实心及绞线两种，而其成份方面有纯金属、合金、镀层及漆包线等。
在设计过程中，对于不同的线材选用这些导体材料时，基于下面几个方面：（1）线材的使用场所及后工序加工方式。
电线电缆的分类电线电缆产品钏类极多。
综合产品的性能、结构和制造工艺的相近性，并结合产品的使用特点，可将所有电线电缆产品分为五大类：1、裸电线；2、绕组线；3、电气装备电线电缆；4、电力电缆；5、通信电线电缆。
1、裸电线与裸异体制品：指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用绞线、软接线、型线和型材。
2、绕组线以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线称为绕组线，其中包括具有各种特性的漆包线、纤维绕包线、无机绝缘线等。
3、电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信用电线电缆均属于这一类产品。
这类产品使用面最广，品种最多，而且大多要结合所用装备的特性的使用的环境条件来确定产品的结构、性能、因此，除大量的通用产品外，还有许多专用的特种产品。
此类产品中包括通用的绝缘电线、安装线，通用移动式橡套软电缆、控制和信号电线电缆、飞机、汽车、拖拉机专用的电线、电机电器引出线、机车车辆用电线、无线电装置用线、矿用电线、船用电线电缆、农用电线电缆、油矿及控测电缆、野外工作用电线电缆、各种高压直流装备用的软电缆等多种系统的产品。
4、电力电缆：在电力系统的主干线路中，用以传输和分配大功率电能的电缆产品，其中包括1千伏到330 千伏及以上各种电压等级、各种绝缘的电力电缆。
5、通信电线电缆：传输音频及音频以上各种电讯信息用的电线电缆产品，其中包括市内电话电缆、长途对称通信屯缆、同轴通信电缆、电话设备用电缆以及各种通信线等。
在每大类产品中，按其使用范围、结构特点或性能要求等特征又分成若干产品系列，每个系列包括一定数量的品种。
在每个品种中，按导电线芯截面（或直径）大小、形状、绝缘结构、芯数，绞合成缆。
方式、内、外护层的材料或结构以及电压等级等的不同，再分成各种不同的规格。
漆包线命名规则
嘿，朋友们！今天咱们来聊聊漆包线的命名规则，这可真是个有意思的事儿啊！
比如说，有一款漆包线叫做 QZ-2/130，这里面的“QZ”可不是随便来的哦！它就代表着聚酯漆包线呢！就好像每个人都有自己独特的名字一样，漆包线也有它专属的标识。
再看看后面的“2”，这可有着重要意义呀，它表示漆膜的厚度等级呢！可以想象成衣服的薄厚，不同的厚度能适应不同的环境和需求呀！还有那个“130”，哎呀呀，这就是耐热等级啦！就像人能承受的温度极限一样，漆包线也有它能承受的热度范围哟！
那为什么要有这么复杂的命名规则呢？这就好比我们在学校里有学号，在社会上有身份证号一样，是为了方便识别和区分呀！这样我们就能准确地知道每一种漆包线的特点和用途。
你想想看，如果没有这些明确的命名规则，那不是乱套了吗？就好像一群人没有名字，我们怎么去找到特定的那个人呢？所以这漆包线的命名规则可太重要啦！
还有哦，不同的漆包线命名还能反映出它的性能呢！比如有些是高强度的，有些是耐高温的。
这多像不同的人有着不同的特长和能力呀！我们在选择漆包线的时候，就可以根据这些命名来找到最适合我们需求的那一款。
总之，漆包线的命名规则可不是随便定的，它里面蕴含着好多知识和智慧呢！我们可不能小瞧它呀！。
漆包线张力标准
漆包线的张力标准是指电线在绕成线圈时所需要的张力大小。
根据不同用途和规格的漆包线，张力标准也有所不同。
一般来说，漆包线的张力标准分为以下几个等级：
1、普通张力，适用于绕制较简单的线圈，如频率调制电路等。
此时需要维持漆包线的圆形度，保证线径的精度，防止电线鼓包。
2、高张力，适用于绕制四极线圈、高磁饱和电感器等，在绕制时需要保持线圈的紧密性。
3、极高张力，适用于绕制高频变压器、大功率变压器和电焊机等，在绕制时需要保持线圈的高度紧密性，避免线圈变形。
关于变压器常用材料的认识变压器的生产，常需用到铜线(漆包线)，铁心，胶布，线架，醋酸胶布，硅钢片，纯铜片，锡棒，焊油，铁夹，标签，印章，铁带，铜箔，绝缘漆，香蕉水，套管，硅胶等材料，作为一名新进人员，往往对这些材料缺乏一些必要的认识，以至在生产时无法明白哪些材料用在哪里，起什么作用，要用多少，如何使用等问题，为此，就我们在生产中碰到的一些材料的性能和差不多的认识方法作一点浅显的说明说明，以其能对各工位之工作有所关心。
第一节漆包线铜线是制作变压器差不多材料之一，它能够完成变压器最差不多的功能---电压转换功能，常用的代号是WIRE表示〞线〞的意思，真正的洋名称应该是COPPER WIRING。
定义：用于消费电气用品或工业用途之各式线圈、变压器等，所有线材为铜质之导体，外为漆包绝缘，以聚胺甲酸脂(POLYORETHANE)是一种化学物质，具有绝缘作用被覆者，称为漆包铜线，变压器或电感器必须使用漆包铜线来绕制，故必须了解漆包线的绝缘种类耐温等级等还要了解制造厂商对漆包线绝缘材料的的命名方法或规定，以期更好地为生产和治理工作。
本节中所称的〞漆包线〞指的均系为铜质漆包线。
一、漆包线的种类1、一样情形下，漆包线的分类是依照漆包膜的材质来分主类的，以线径来分次类的，分类情形如下：漆膜材质表示方法要紧生产厂商聚胺基甲酸脂漆包线 UEW 太平洋DD，荣星SF，BW聚胺基甲酸脂漆包膜+NY UEWY或UEW+NY 太平洋DDNY，荣星SF，BY聚脂漆膜 PEW 太平洋SS-F(线外层加有一层尼龙 ) 聚脂漆膜+NY PEWY或PUW+NY聚乙烯线甲酸漆膜 PVF (铜芯线外层加有一层尼龙)聚亚胺酸胺聚酯漆膜 EIW 大亚EAIW, 此线耐温等级为A级) APTZ Arniked poly-thmaleze class II级以上Aenired poly thmaleze bonibze class II级以上由于变压器设计与使用要求越来越高，对铜线等级的要求也越来越高，除UEW、UEWY具有直截了当焊性外，其它种类漆包线需剥漆膜才能焊锡，实在有些不利于生产作业，因此漆包线生产厂商开发出F级耐温而又具有直焊性能的漆包线，有：台一荣星SFFLW太平洋SS-TF 大亚SPEI其它不常用的自融性铜线有:大亚UEW-SB A级台一的FBW ＥＡ级台一ＦＢＷＢＢ级台一ＦＢＷＢＦ级太平洋ＤＤ－Ｂ级太平洋的ＤＤＮＹ－Ｂ B级荣星〔ＬＯＣＫ〕Ｂ级二、漆包线的一样安规要求由于漆包线绕制的产品涉及到电气安全问题，世界各国对漆膜所能承担的一些参数都有一定的规定来加以限制，以保证产品的安全性能，这些规定与其它方面的一些要求构成了所谓的安全规范的简称，依照使用场合的不同，安规的具体要求也不一样，一些常见国家与地区的安规代号如下：ＣＮＳ ---台湾ＮＥＭＡ---美国ＩＥＣ---国际电工ＢＳ---英国ＪＩＳ ---日本ＤＩＮ---德国ＣＳＡ---加拿大ＵＬ---美国ＴHＶ ---欧洲ＶＤＥ---德国三.漆包膜厚度的分类：1.美规线漆包膜区分：美规线最厚的是：QUADTBLPLEHEAVY最薄者：SINGLE美规线差不多上最外层加尼龙(COATING NYLON)，适应上称：QPN ，TPN，HPN，SPN。
