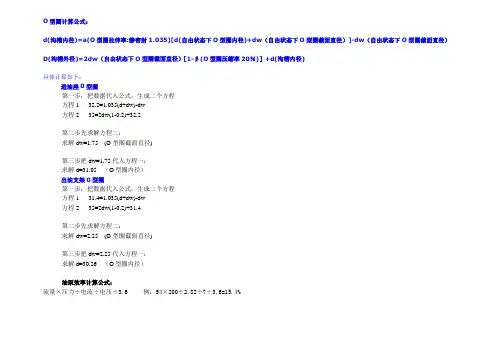

O型圈计算公式：
d(沟槽内径)=a(O型圈拉伸率:静密封1.035)[d(自由状态下O型圈内径)+dw（自由状态下O型圈截面直径）]-dw（自由状态下O型圈截面直径）D(沟槽外径)=2dw（自由状态下O型圈截面直径）［1-β(O型圈压缩率20％)］+d(沟槽内径)
具体计算如下：
进油座0型圈
第一步：把数据代入公式，生成二个方程
方程1 32.2=1.035(d+dw)-dw
方程2 35=2dw(1-0.2)+32.2
第二步先求解方程二：
求解dw=1.75 (O型圈截面直径)
第三步把dw=1.75代入方程一：
求解d=31.05（O型圈内径）
出油支架0型圈
第一步：把数据代入公式，生成二个方程
方程1 31.4=1.035(d+dw)-dw
方程2 35=2dw(1-0.2)+31.4
第二步先求解方程二：
求解dw=2.25 (O型圈截面直径)
第三步把dw=2.25代入方程一：
求解d=30.26（O型圈内径）
油泵效率计算公式：
流量×压力÷电流÷电压÷3.6 例：54×200÷2.82÷7÷3.6=15.4%
1、邵氏硬度60%%P5%%D；
2、扯断强度>10MPa;
3、扯断伸长率>150%；
4、压缩永久变形（70℃×72小时）<20%；
5、耐油增重（在加20%甲醇的93#汽油中
浸泡72时）<5%；
6、产品外观光洁、无毛边、无疤痕。

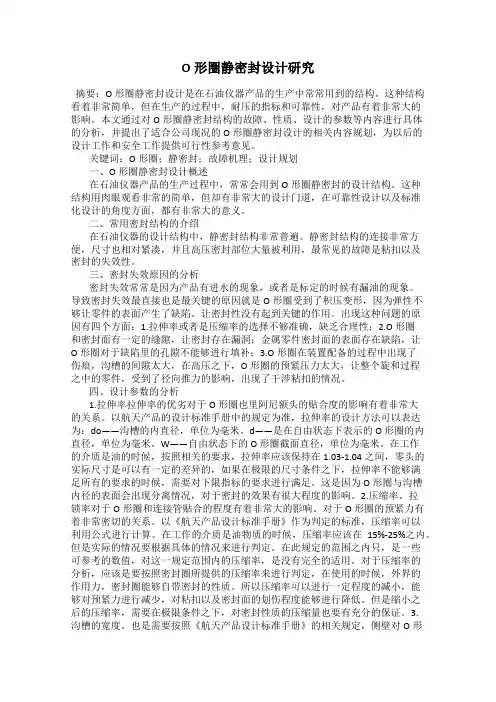

O形圈静密封设计研究摘要：O形圈静密封设计是在石油仪器产品的生产中常常用到的结构。
这种结构看着非常简单，但在生产的过程中，耐压的指标和可靠性，对产品有着非常大的影响。
本文通过对O形圈静密封结构的故障、性质、设计的参数等内容进行具体的分析，并提出了适合公司现况的O形圈静密封设计的相关内容规划，为以后的设计工作和安全工作提供可行性参考意见。
关键词：O形圈；静密封；故障机理；设计规划一、O形圈静密封设计概述在石油仪器产品的生产过程中，常常会用到O形圈静密封的设计结构。
这种结构用肉眼观看非常的简单，但却有非常大的设计门道，在可靠性设计以及标准化设计的角度方面，都有非常大的意义。
二、常用密封结构的介绍在石油仪器的设计结构中，静密封结构非常普遍。
静密封结构的连接非常方便，尺寸也相对紧凑，并且高压密封部位大量被利用，最常见的故障是粘扣以及密封的失效性。
三、密封失效原因的分析密封失效常常是因为产品有进水的现象，或者是标定的时候有漏油的现象。
导致密封失效最直接也是最关键的原因就是O形圈受到了积压变形，因为弹性不够让零件的表面产生了缺陷。
让密封性没有起到关键的作用。
出现这种问题的原因有四个方面：1.拉伸率或者是压缩率的选择不够准确，缺乏合理性；2.O形圈和密封面有一定的缝隙，让密封存在漏洞；金属零件密封面的表面存在缺陷，让O形圈对于缺陷里的孔隙不能够进行填补；3.O形圈在装置配备的过程中出现了伤痕，沟槽的间隙太大，在高压之下，O形圈的预紧压力太大，让整个旋和过程之中的零件，受到了径向推力的影响，出现了干涉粘扣的情况。
四、设计参数的分析1.拉伸率拉伸率的优劣对于O形圈也里阿尼额头的贴合度的影响有着非常大的关系。
以航天产品的设计标准手册中的规定为准，拉伸率的设计方法可以表达为：do——沟槽的内直径，单位为毫米。
d——是在自由状态下表示的 O形圈的内直径，单位为毫米。
W——自由状态下的O形圈截面直径，单位为毫米。
在工作的介质是油的时候，按照相关的要求，拉伸率应该保持在1.03-1.04之间，零头的实际尺寸是可以有一定的差异的，如果在极限的尺寸条件之下，拉伸率不能够满足所有的要求的时候，需要对下限指标的要求进行满足。
O形密封圈的设计、使用和故障处理大全目录一、O形密封圈的密封原理 (2)1、用于静密封时的密封原理 (2)2、用于往复运动密封时的密封原理 (2)3、旋转运动用密封........................................................................................................................ . (3)二、O形密封圈的材料选择 (3)1、O 形圈密封的设计原则 (5)1）压缩率........................................................................................................................ (5)2）拉伸量........................................................................................................................ (5)3）接触宽度........................................................................................................................2、O 形圈的设计........................................................................................................................ .. (6)3、O 形密封圈密封沟槽设计 (6)1）沟槽形状........................................................................................................................ .. (6)2）槽宽的设计........................................................................................................................ . (6)3）槽深的设计........................................................................................................................ . (7)4）槽口及槽底圆角的设计 (7)5）间隙........................................................................................................................ . (7)6）槽壁粗糙度........................................................................................................................4、挡圈........................................................................................................................ (7)三、O形密封圈的使用、安装和故障分析处理 (8)1、O 形圈的使用........................................................................................................................ .. (8)2、O 形圈的安装........................................................................................................................ .. (9)3、O 形圈的保管........................................................................................................................ .. (9)4、O 形密封圈的故障和解决办法 (9)1）永久变形........................................................................................................................ (10)2）间隙咬伤........................................................................................................................ (11)3）扭曲现象........................................................................................................................ (11)4）磨粒磨损现象.........................................................................................................................115）滑动表面对O 形圈的影响 (12)6）摩擦力与O 形圈的应用 (12)7）焦耳热效应........................................................................................................................ .. (12)四、O型密封圈综述 (12)1一、O形密封圈的密封原理O 形密封圈简称O 形圈，是一种截面为圆形的橡胶圈。

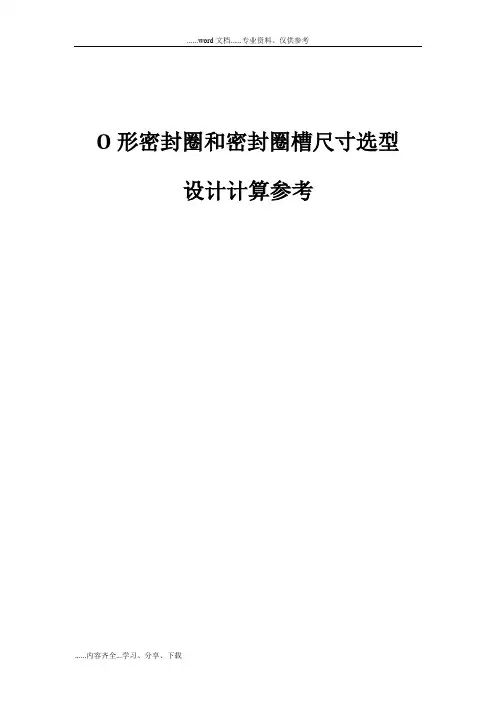

O形密封圈和密封圈槽尺寸选型设计计算参考O形密封圈和密封圈槽尺寸的合理匹配是延长密封圈无泄漏密封寿命的必要保证。
据此提出一种选配两者尺寸的理论计算方法，并以Y341—148注水封隔器所选密封圈的计算为例说明，根据不同的密封圈可以计算出相应的密封圈槽尺寸。
为保证密封圈长期有效地工作，还必须合理选择其压缩率、拉伸量和孔、轴配合精度等相关参数。
选取压缩率时，应考虑有足够的密封面接触压力、尽量小的摩擦力和避免密封圈的永久性变形。
顾及到一般试制车间的加工水平和井下工具主要是静密封的状况，建议密封面的轴、孔配合应优先选用H8/e8。
Selection of O-ring and calculation of O-ring groove sizeChen Aiping,Zhou Zhongya(Research Institute of Oil Production Technology,Jianghan Petroleum Administration,Qianjiand City,Hubei Province)Rational matching of O-rings and O-ringgrooves is of great importance to p[rolonging the service life of O-rings.A method for selecting O-ring was presented.The sizes of the O-ring gtoove can be calculated according to various O-rings.To ensure long-term and effective work of the ring,the compressibility,tensile dimension and bore-shaft matching accuracy should be properly selected. Subject Concept Terms:O-ring O-ring groove matching service life用O形密封圈(以下简称密封圈)密封是最常用的一种密封方式，然而至关重要的是如何正确地选择密封圈和设计密封圈槽尺寸。

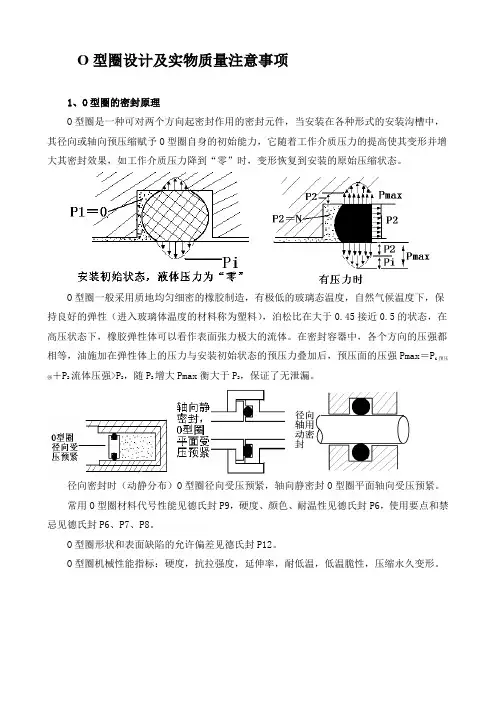

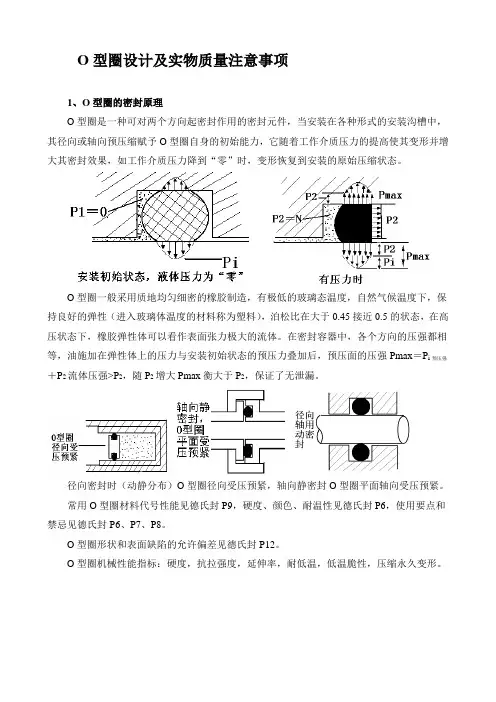

O型圈设计及实物质量注意事项1、O型圈的密封原理O型圈是一种可对两个方向起密封作用的密封元件，当安装在各种形式的安装沟槽中，其径向或轴向预压缩赋予O型圈自身的初始能力，它随着工作介质压力的提高使其变形并增大其密封效果，如工作介质压力降到“零”时，变形恢复到安装的原始压缩状态。
O型圈一般采用质地均匀细密的橡胶制造，有极低的玻璃态温度，自然气候温度下，保持良好的弹性（进入玻璃体温度的材料称为塑料），泊松比在大于0.45接近0.5的状态，在高压状态下，橡胶弹性体可以看作表面张力极大的流体。
在密封容器中，各个方向的压强都相等，油施加在弹性体上的压力与安装初始状态的预压力叠加后，预压面的压强Pmax＝P i预压强＋P2流体压强>P2，随P2增大Pmax衡大于P2，保证了无泄漏。
径向密封时（动静分布）O型圈径向受压预紧，轴向静密封O型圈平面轴向受压预紧。
常用O型圈材料代号性能见德氏封P9，硬度、颜色、耐温性见德氏封P6，使用要点和禁忌见德氏封P6、P7、P8。
O型圈形状和表面缺陷的允许偏差见德氏封P12。
O型圈机械性能指标：硬度，抗拉强度，延伸率，耐低温，低温脆性，压缩永久变形。
1、O型圈尺寸和材料硬度的选择为达到好的密封效果，所选O型圈的截面直径d2应尽可能选大的，对于动密封，考虑尺寸公差、光洁度等，大的d2是最佳方案，对静密封大的d2更安全，密封宽度大，防渗透效果好。
O形圈的硬度取决于工作压力、密封面硬件间隙g（即工程间隙）、动静密封的不同场合、所密封物体表面加工质量（粗糙度），标准情况下邵尔A70，高压或脉冲压力工况下材料硬度可达到邵尔A90。
硬度越高，抗挤出、抗泄漏能力越强，但抗渗漏能力越差。
2、O形圈安装后的初始压缩量是保证初始密封和第二阶段密封功能的关键静密封15-30% 有标准选择图表小d2的可达32%，大d2 15-20%动密封（液压）10-18%动密封（气压）4-12%3、拉伸和挤压（德P15）径向孔密封场合，Ｏ型圈将受拉伸，允许最大拉伸量6％，每拉伸1％，截面减小0.5％。
O型圈设计及实物质量注意事项1、O型圈的密封原理O型圈是一种可对两个方向起密封作用的密封元件，当安装在各种形式的安装沟槽中，其径向或轴向预压缩赋予O型圈自身的初始能力，它随着工作介质压力的提高使其变形并增大其密封效果，如工作介质压力降到“零”时，变形恢复到安装的原始压缩状态。
O型圈一般采用质地均匀细密的橡胶制造，有极低的玻璃态温度，自然气候温度下，保持良好的弹性（进入玻璃体温度的材料称为塑料），泊松比在大于0.45接近0.5的状态，在高压状态下，橡胶弹性体可以看作表面张力极大的流体。
在密封容器中，各个方向的压强都相等，油施加在弹性体上的压力与安装初始状态的预压力叠加后，预压面的压强Pmax＝Pi预压强＋P2流体压强>P2，随P2增大Pmax衡大于P2，保证了无泄漏。
径向密封时（动静分布）O型圈径向受压预紧，轴向静密封O型圈平面轴向受压预紧。
常用O型圈材料代号性能见德氏封P9，硬度、颜色、耐温性见德氏封P6，使用要点和禁忌见德氏封P6、P7、P8。
O型圈形状和表面缺陷的允许偏差见德氏封P12。
O型圈机械性能指标：硬度，抗拉强度，延伸率，耐低温，低温脆性，压缩永久变形。
1、O型圈尺寸和材料硬度的选择为达到好的密封效果，所选O型圈的截面直径d2应尽可能选大的，对于动密封，考虑尺寸公差、光洁度等，大的d2是最佳方案，对静密封大的d2更安全，密封宽度大，防渗透效果好。
O形圈的硬度取决于工作压力、密封面硬件间隙g（即工程间隙）、动静密封的不同场合、所密封物体表面加工质量（粗糙度），标准情况下邵尔A70，高压或脉冲压力工况下材料硬度可达到邵尔A90。
硬度越高，抗挤出、抗泄漏能力越强，但抗渗漏能力越差。
2、O形圈安装后的初始压缩量是保证初始密封和第二阶段密封功能的关键静密封 15-30% 有标准选择图表小d2的可达32%，大d215-20%动密封（液压） 10-18%动密封（气压） 4-12%3、拉伸和挤压（德P15）径向孔密封场合，Ｏ型圈将受拉伸，允许最大拉伸量6％，每拉伸1％，截面减小0.5％。

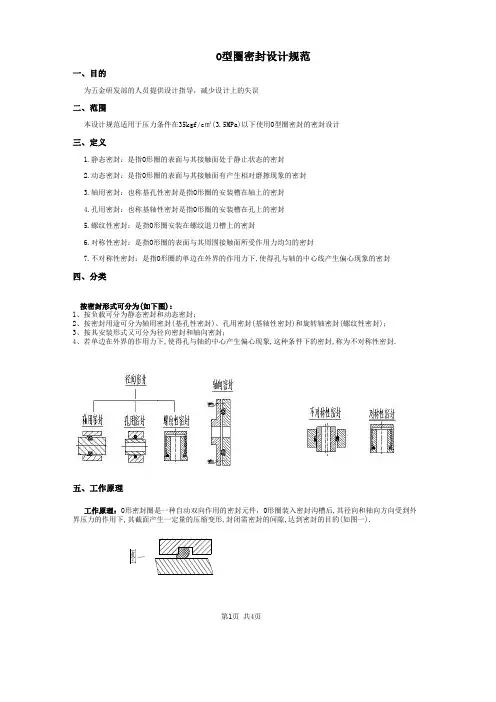

3.轴用密封：也称基孔性密封是指O形圈的安装槽在轴上的密封4.孔用密封：也称基轴性密封是指O形圈的安装槽在孔上的密封一、目的为五金研发部的人员提供设计指导，减少设计上的失误二、范围本设计规范适用于压力条件在35kgf/c㎡(3.5MPa)以下使用O型圈密封的密封设计五、工作原理O型圈密封设计规范三、定义1.静态密封：是指O形圈的表面与其接触面处于静止状态的密封第1页 共4页2.动态密封：是指O形圈的表面与其接触面有产生相对磨擦现象的密封 工作原理：O形密封圈是一种自动双向作用的密封元件，O形圈装入密封沟槽后,其径向和轴向方向受到外界压力的作用下,其截面产生一定量的压缩变形,封闭需密封的间隙,达到密封的目的(如图一).6.对称性密封：是指O形圈的表面与其周围接触面所受作用力均匀的密封7.不对称性密封：是指O形圈的单边在外界的作用力下,使得孔与轴的中心线产生偏心现象的密封四、分类按密封形式可分为(如下图):1、按负载可分为静态密封和动态密封；2、按密封用途可分为轴用密封(基孔性密封)、孔用密封(基轴性密封)和旋转轴密封(螺纹性密封)；3、按其安装形式又可分为径向密封和轴向密封；4、若单边在外界的作用力下,使得孔与轴的中心产生偏心现象,这种条件下的密封,称为不对称性密封.5.螺纹性密封：是指O形圈安装在螺纹退刀槽上的密封表一：单位:mm表二：第2页 共4页九、O-RING槽设计尺寸d为 轴的直径d1为 基孔制中轴的密封槽小径d2为 基轴制中孔的密封槽大径b为 槽深D为 孔的直径ID为 O-RING的内径CS为 O-RING的线径a为 槽宽1、O-RING与O-RING槽过盈配合设计：要保证密封的良好，O形槽的轴径与O形圈的内径必须有一定的过盈，即O-RING与轴过盈配合O-RING产生延伸，且O-RING延伸百分率(ST)以15%为最佳值，范围可在±5%之间：基孔制中O-RING延伸率百分数(ST)的计算公式为: ST = [(d1 - ID)/ID]*100% ID=d1/1.15式中，d1为装O-RING的槽轴径，ID为O-RING的内径例如：d1=10，ST=15%，则ID=10-15/100*ID=8.695基轴制中O-RING延伸率百分数(ST)的计算公式为: ST = [(d - ID)/ID]*100% ID=d/1.15例如：d=10，ST=15%，则ID=10-15/100*ID=8.695六 、水暖行业常用O型圈材质及其特性八、硬度的选取 O形圈具有圆截面环状的特征。

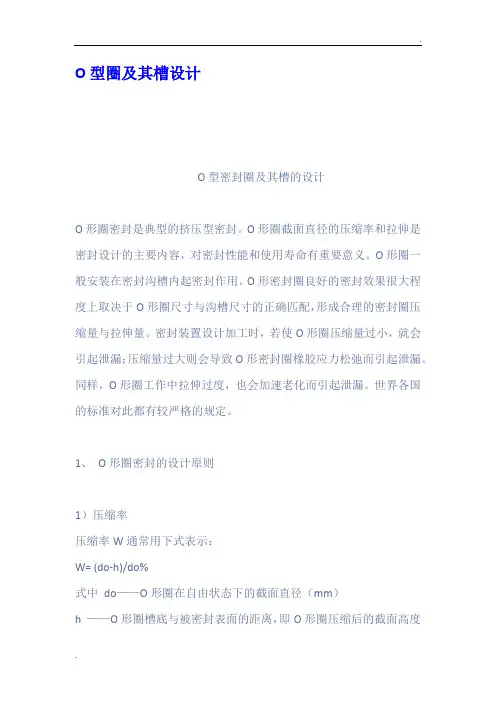

O型圈及其槽设计O型密封圈及其槽的设计O形圈密封是典型的挤压型密封。
O形圈截面直径的压缩率和拉伸是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O形圈一般安装在密封沟槽内起密封作用。
O形密封圈良好的密封效果很大程度上取决于O形圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
密封装置设计加工时，若使O形圈压缩量过小，就会引起泄漏；压缩量过大则会导致O形密封圈橡胶应力松弛而引起泄漏。
同样，O形圈工作中拉伸过度，也会加速老化而引起泄漏。
世界各国的标准对此都有较严格的规定。
1、O形圈密封的设计原则1）压缩率压缩率W通常用下式表示：W= (do-h)/do%式中do——O形圈在自由状态下的截面直径（mm）h ——O形圈槽底与被密封表面的距离，即O形圈压缩后的截面高度（mm）。
在选取O形圈的压缩率时，应从如下三个方面考虑：a.要有足够的密封接触面积b.摩擦力尽量小c.尽量避免永久变形。
从以上这些因素不难发现，它们相互之间存在着矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑会增大滑动摩擦力和永久变形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡个方面的因素。
一般静密封压缩率大于动密封，但其极值应小于30%(和橡胶材料有关），否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O 形圈密封压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O形圈的内径还是外径又分受内压和外压两种情况，内压增加的拉伸，外压降低O形圈的初始拉伸。
上述不同形式的静密封，密封介质对O形圈的作用力方向是不同的，所以预压力设计也不同。
对于动密封则要区分是往复运动还是旋转运动密封。
O型圈及其槽设计O型密封圈及其槽的设计O形圈密封是典型的挤压型密封。
O形圈截面直径的压缩率和拉伸是密封设计的主要内容，对密封性能和使用寿命有重要意义。
O形圈一般安装在密封沟槽内起密封作用。
O形密封圈良好的密封效果很大程度上取决于O形圈尺寸与沟槽尺寸的正确匹配，形成合理的密封圈压缩量与拉伸量。
密封装置设计加工时，若使O形圈压缩量过小，就会引起泄漏；压缩量过大则会导致O形密封圈橡胶应力松弛而引起泄漏。
同样，O形圈工作中拉伸过度，也会加速老化而引起泄漏。
世界各国的标准对此都有较严格的规定。
1、 O形圈密封的设计原则1）压缩率压缩率W通常用下式表示：W= (do-h)/do%式中 do——O形圈在自由状态下的截面直径（mm）h ——O形圈槽底与被密封表面的距离，即O形圈压缩后的截面高度（mm）。
在选取O形圈的压缩率时，应从如下三个方面考虑：a.要有足够的密封接触面积b.摩擦力尽量小c.尽量避免永久变形。
从以上这些因素不难发现，它们相互之间存在着矛盾。
压缩率大就可获得大的接触压力，但是过大的压缩率无疑会增大滑动摩擦力和永久变形。
而压缩率过小则可能由于密封沟槽的同轴度误差和O形圈误差不符合要求，消失部分压缩量而引起泄漏。
因此，在选择O形圈的压缩率时，要权衡个方面的因素。
一般静密封压缩率大于动密封，但其极值应小于30%(和橡胶材料有关），否则压缩应力明显松弛，将产生过大的永久变形，在高温工况中尤为严重。
O 形圈密封压缩率W的选择应考虑使用条件，静密封或动密封；静密封又可分为径向密封与轴向密封；径向密封（或称圆柱静密封）的泄漏间隙是径向间隙，轴向密封（或称平面静密封）的泄漏间隙是轴向间隙。
轴向密封根据压力介质作用于O形圈的内径还是外径又分受内压和外压两种情况，内压增加的拉伸，外压降低O形圈的初始拉伸。
上述不同形式的静密封，密封介质对O形圈的作用力方向是不同的，所以预压力设计也不同。
对于动密封则要区分是往复运动还是旋转运动密封。
o型密封圈描述O型密封圈是一种常见的密封元件，广泛应用于各种机械设备中，具有重要的密封功能。
本文将从O型密封圈的定义、结构、材质、应用领域以及选型等方面进行详细介绍。
O型密封圈是一种环形的橡胶密封件，其横截面呈圆形，故称为O 型密封圈。
它通常由橡胶材料制成，具有很强的弹性和耐磨损性能，能够有效地阻止液体或气体的泄漏。
O型密封圈的截面形状为圆形，因此它可在静态密封和动态密封中起到很好的密封作用。
O型密封圈的结构相对简单，它由一个圆环形的橡胶条组成，断面呈圆形，橡胶圈的两端通过特殊的工艺粘接在一起，形成一个闭合的环。
这种结构设计使得O型密封圈具有较好的弹性和可压缩性，能够适应不同尺寸的密封空间。
O型密封圈的材质也非常多样，常见的有丁腈橡胶（NBR）、氟橡胶（FKM）、硅橡胶（VMQ）等。
不同的材质具有不同的耐油、耐温、耐腐蚀性能，因此选择合适的材质对于O型密封圈的性能和寿命非常重要。
O型密封圈的应用领域非常广泛，几乎涵盖了各个行业的机械设备。
比如，汽车工业中的发动机、传动系统、液压系统等都需要使用O 型密封圈进行密封；工程机械领域的液压缸、油封等也需要使用O 型密封圈；电子设备中的电缆接口、仪器仪表中的密封件等都离不开O型密封圈的应用。
在选型方面，首先需要根据密封环境的工作压力、工作温度、介质性质等条件来确定O型密封圈的材质。
不同的工况对材质的要求也不同，需要根据具体情况进行选择。
其次，根据密封空间的尺寸和形状来确定O型密封圈的截面尺寸。
一般来说，可以根据标准尺寸来选择，也可以根据具体需求定制尺寸。
最后，根据使用的数量和密封性能要求来确定O型密封圈的供应商和采购渠道。
总结起来，O型密封圈是一种常见的密封元件，具有重要的密封功能。
通过本文的介绍，我们了解到了O型密封圈的定义、结构、材质、应用领域以及选型等方面的信息。
在实际应用中，我们应根据具体的工况要求来选择合适的O型密封圈，以确保设备的正常运行和密封效果的可靠性。

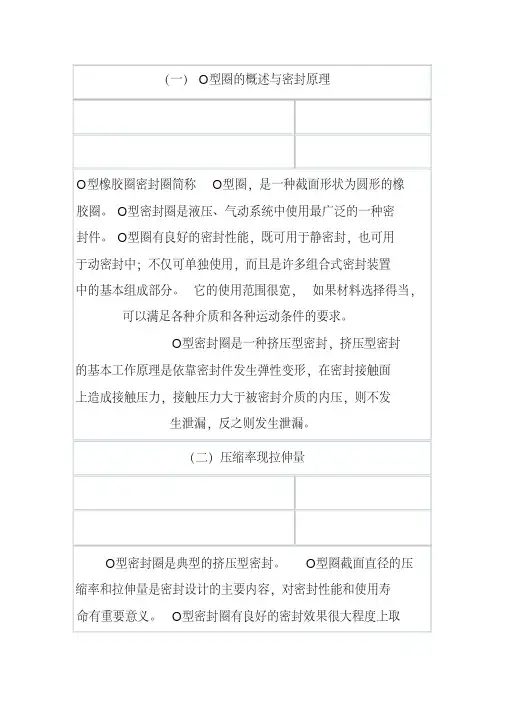

一、O形密封圈的密封原理O 形密封圈简称O 形圈，是一种截面为圆形的橡胶圈。
O 形密封圈是液压、气动系统中使用最广泛的一种密封件。
O 形圈有良好的密封性，既可用于静密封，也可用于往复运动密封中；不仅可单独使用，而且是许多组合式密封装置中的基本组成部分。
它的适用范围很宽，如果材料选择得当，可以满足各种运动条件的要求，工作压力可从 1.333×105Pa 的真空到400MPa 高压；温度范围可从-60℃到200℃。
与其它密封型式相比，O形密封圈具有以下特点：1）结构尺寸小，装拆方便。
2）静、动密封均可使用，用作静密封时几乎没有泄漏。
3）使用单件O形密封圈，有双向密封作用。
4）动摩擦阻力较小。
5）价格低廉。
O 形密封圈是一种挤压型密封，挤压型密封的基本工作原理是依靠密封件发生弹性变形，在密封接触面上造成接触压力，接触压力大于被密封介质的内压，则不发生泄漏，反之则发生泄漏。
在用于静密封和动密封时，密封接触面接触压力产生原因和计算方法不尽相同，需分别说明。
1、用于静密封时的密封原理在静密封中以O 形圈应用最为广泛。
如果设计、使用正确，O 形密封圈在静密封中可以实现无泄漏的绝对密封。
O 形密封圈装入密封槽后，其截面承受接触压缩应力而产生弹性变形。
对接触面产生一定的初始接触压力Po。
即使没有介质压力或者压力很小，O 形密封圈靠自身的弹性力作用而也能实现密封；当容腔内充入有压力的介质后，在介质压力的作用下，O 形密封圈发生位移，移向低压侧，同时其弹性变形进一步加大，填充和封闭间隙δ。
此时，坐用于密封副偶合面的接触压力上升为Pm ：Pm=Po+Pp式中Pp——经O 形圈传给接触面的接触压力（0.1MPa）Pp=K ·PK——压力传递系数，对于橡胶制O 形密封圈K=1；P——被密封液体的压力（0.1MPa）。
从而大大增加了密封效果。
由于一般K≥1，所以Pm＞P。
由此可见，只要O 形密封圈存在初始压力，就能实现无泄漏的绝对密封。
O型密封圈的设计与应用一、O型密封圈的设计1.材料选择：O型密封圈通常由橡胶材料制成，常见的有丁腈橡胶(NBR)、丁晴橡胶(BR)、丁腈-丁晴橡胶(NBR-BR)、氟橡胶(FKM)等。
选择材料时需考虑介质性质、温度、压力等因素，确保密封圈能满足工作条件。
2.尺寸设计：O型密封圈的尺寸设计包括内径、外径和厚度。
一般情况下，内径大小应适应密封容器的外径，外径大于密封容器的孔径，并且与密封容器的孔壁之间留有一定的间隙，以便于安装和密封效果。
3.截面形状：O型密封圈的截面形状通常为圆形或菱形。
圆形截面适用于静态密封，而菱形截面适用于动态密封，因其能提供较好的径向封闭和端面密封。
4.环境适应性：在设计O型密封圈时，还需要考虑其能否适应所处的环境。
如是否需要耐油、耐酸碱、耐高温等特性，以确保密封圈能在不同的工作环境中正常工作。
二、O型密封圈的应用1.机械行业：O型密封圈广泛应用于机械设备的液压系统、气动系统和真空系统中，如液压缸、液压马达、气动缸、空气管路等，用于密封液体和气体，确保系统的正常运行。
2.汽车行业：汽车的发动机、变速器、刹车系统等也需要使用O型密封圈进行密封，以防止液体或气体泄漏。
尤其在高温、高压的工作环境下，密封圈的质量尤为重要。
3.化工行业：化工设备中常常涉及液体、气体的输送和储存，O型密封圈作为密封件，在化工设备中具有重要的应用，如阀门、管道、泵等。
4.航空航天领域：O型密封圈在航空航天行业中的应用非常广泛，如飞机、导弹、火箭等。
其用于控制液压、气压系统，确保航空器的安全和运行。
5.其他行业：O型密封圈还广泛应用于电子、电力、医疗等行业。
在电子设备中，O型密封圈用于密封电池、显示屏等，以保证设备的密封性和防水性。
总之，O型密封圈作为一种常用的密封件，在各个行业中都有广泛的应用。
在设计和应用中，需要考虑材料选择、尺寸设计、截面形状和环境适应性等因素，以确保密封圈能够满足工作条件，并保证设备的正常运行和安全性。
