气动物流传输系统

医用气动物流传输系统的局限气动物流传输系统（PTS）因其价格相对其他自动物流传输系统更低廉，占用建筑空间较小等优势，迅速在中国众多医院应用传播开来。

但仔细分析其系统特性，应用于医用传输领域中，气动物流系统不仅有许多局限性还存在一定的隐患。

下面就开始对其特性与医院应用做一一分析一、理论传输速度快，实际运行效率不高气动传输系统的运送速度可达6-7米/秒，气动物流传输系统工作原理是以压缩空气为动力通过专用管道将载有物品的传输胶囊输送出去，其先决条件是管道和胶囊口必须是密封的，也就是说在一个胶囊在一段管道内输送时这段管道的其他端口必须封紧，其他胶囊要通过这段管道就必须先等待运送中的胶囊通过完毕后才能再一个一个通过，不能达到连续发送，虽然其单位速度快，但是对于整个运送系统而言因为加上了运送等待的时间其运送效率就显得不太理想，特别当站点运送量增大，需运送胶囊越多，系统运送的效率就越低下。

因此建议医院在选用自动物流系统时不能只注重运送的单位速度，而更应关注系统运送的整体效率，特别是输送量大时的效率，因为那才是医院自动物流传输的关键。

二、运送物品的外型和重量均受限制气动系统的载物胶囊因需保证运送的气密性，故设计为圆柱型，且因压缩空气的动力有限，胶囊的体积和所能运送的物品重量都有限，目前气动系统只能运送5-6公斤以下的物品。

1.药品类：一般用于急需的少量的片剂，液体输液或瓶剂也只能是单包或少量，还得保证药的成分不受震荡影响。

2.标本化验类:一般检验科需发送的量较大，而且时间段较集中，第一节中已分析过气动系统效率不高，恐怕在医院就诊高峰时段通过气动运送物品会受一定影响。

3.数据文件图纸类：随着医院信息化的加快建设，电子病历电子X光片等等的应用越来越普及，纸质的文件将越来越少，同样气动物流系统运送这类物品将越来越少，其作用也将进一步淡化，另外且因为胶囊为圆柱型，稍大的文件必须卷曲或翻折后才能放入。

三、运送血液样品等化验样品存在一定风险血液样品等化验样品因其特殊性对于运送条件有一定要求，若运送不当将使样品成分浓度等产生变化从而对化验结果产生巨大影响。

医用气动物流传输系统一、基本认识1功能定义：用于医院内部各种日常医用物品的自动化快速传递。

2工作原理：用传输管道将医院各科室、护士站、手术室、中心药房、检验科等等工作点连接起来。

以压缩空气为动力，借助机电技术和计算机控制技术，通过网络管理和全程监控，利用管道将载有物品的传输瓶输送到目的地。

3在做气动物流系统的公司：国内品牌有：三维。

国外品牌有：德国Siemens、瑞士Swisslog、奥地利Sumetzberger、德国Aerocom、荷兰Telcom等。

二、医院应用气动物流系统的价值1提高效率。

与人工物品传送相比，更卫生、更安全、更快捷。

物流传输系统可24小时连续不间断工作。

医院物品流转的速度加快了，也无形中使医院各部门的工作效率都得到了不同程度的提高。

2赢得时间。

在医院“时间就是生命”。

高效的气动物流系统取代了低效率的人工劳动。

节约了物品运送的时间，检验标本、抢救药品、血液等物品的快速传输也为患者抢救赢得了时间。

3降低差错。

传统的物流模式，是由专门的勤工承担物流传递工作。

由于勤工知识层次普遍较低，无法理解众多专业问题，从而导致一系列差错，包括送错目的地，没有及时送达，没有及时分类导致延误等等。

物流传输系统由于减少了中间环节，沟通直接，可以大大降低差错。

4控制成本。

物流传输系统的使用，首先可以大大节约医院在物流方面耗费的人力资源成本。

应用物流传输系统后可以在一定程度上减轻电梯的工作量，节省电费。

使用物流传输系统后，可以降低二级库存量，从而降低库存成本。

5优化流程。

一是优化了物品递送流程,变得更直接、更快捷、更方便；二是优化了抢救绿色通道的流程，变得更为顺畅；三是优化了门诊工作流程，可以在专科诊区内完成抽血送标本等工作，无需病人多处跑动，也理顺了院内秩序；四是优化了感染性疾病科等部门的物品转运方式，减少了院内感染，改变了原有烦琐了流程；五是优化了标本及无菌物品的运送方式，减少了污染；六是优化了垂直交通运行的内容构成，降低了对垂直交通的压力。

医院气动管道物流传输系统的应用在医院对血液标本、病理标本、药品、血液制品、检查报告、单据等小型物品快捷、准确的传送，是后勤管理和服务的一项重要工作。

传统医院物流：靠人员步行和乘电梯传送。

气动管道物流传输系统：空气压缩机、管道、管道换向器、风向切换器、电脑控制系统、系统控制软件、传送瓶等组成（见图1）。

工作原理：以空气压缩机抽取及压缩空气为动力，在密闭的管道中自动传送物品。

（图1）传输瓶（见图2）（图2）例：日本横滨市立大学医学部医院该医院主体结构为地下一层，地上十层，共21个部门623张床位。

该医院一天的物品传输量约为2500次。

过去全部采用人工传送，平均每次传送需十分钟左右。

工作量为：2500次×10分钟/次＝25000分钟＝417小时，需要雇佣8小时全日制工作的工人50多名，才能完成日常物品的传送，并且效率低下。

可以想象50多个人一刻不停的在医院里传送东西是多么混乱的局面，同时还大大浪费了电梯使用效率。

（我国是医护人员、后勤人员、外勤人员、患者和亲友来传送）气动管道传输这一现代化物给医院带来许多作用与好处：一．赢得时间“以气代步”， 1分钟可送物品至180米（3米/s）。

免除让工作人员、患者及亲友自行送标本、取化验单或应急小药品等带来的麻烦，更加人性化。

比如住院病人做血气，抽了动脉血后，测里面气体的含量，它是有时间限制的，抽血后，如果过了20分钟，气体会从血里逸出，再测试结果就不准确了，所以需快速送检。

二．减少用工人员“以气代劳”，可减少外勤人员、劳务费支出和住宿用房等；减少人员流动与接触，防范交叉感染。

三．便于集中使用与管理大型医疗设备医院急诊检验设备需上百万元，还不包括所应占用的场所和设备维护成本，采用传输系统后急诊与检验中心实现设备共享资源分享，避免了重复投资等大量费用。

四．节省电能资源电梯是医院启动频繁的大功率容量设备，也是用电大户。

应用物流传输系统后，减少了院内人员的流动量，在一定程度上减轻了电梯的工作量，节省了医院内的电能资源。

医用气动物流传输系统工程验收标准一、引言医用气动物流传输系统是医院内部重要的输送系统之一，其安全、可靠性和高效性对医院的运转起着至关重要的作用。

医用气动物流传输系统工程验收标准是保障该系统建设质量和运行安全的重要依据，对于医疗机构和患者来说至关重要。

二、医用气动物流传输系统工程验收标准的意义医用气动物流传输系统工程验收标准是对该系统建设过程中的各项指标和验收要求的明确规定，它对于保障医院内部的医疗物品和信息的安全传输，提高医疗服务效率，降低医疗事故的发生都具有重要作用。

医用气动物流传输系统在医疗机构的运行中占据重要地位，其建设和验收标准的合理性和严谨性直接关系到医院医疗质量和安全。

三、医用气动物流传输系统工程验收标准的内容1. 设计规范和要求：医用气动物流传输系统在设计上应符合国家相关的规范标准，并且能够满足医院内部的实际需求。

2. 材料和设备的选择：医用气动物流传输系统所使用的材料和设备应符合国家标准，具有相关的生产资质和检测报告。

3. 安装和调试要求：医用气动物流传输系统的安装和调试应由具备相关资质和经验的单位进行，并且需要通过相关的验收。

4. 运行和维护要求：医用气动物流传输系统的运行和维护应有专门的人员进行，并且需要建立完善的运行和维护标准和规程。

5. 安全防护和应急预案：医用气动物流传输系统在运行中需要有相应的安全防护设施，并且需要建立健全的应急预案。

6. 系统性能和效能测试：医用气动物流传输系统建成后需要进行全面的性能和效能测试，以保证其满足医院的实际需要。

四、医用气动物流传输系统工程验收标准的个人观点和理解医用气动物流传输系统工程验收标准在医院建设和运营中具有非常重要的意义，它关系到医院内部医疗物品和信息的安全传输、医疗服务的效率和医疗事故的发生。

在制定和执行医用气动物流传输系统工程验收标准时，需要充分考虑医院的实际需求和国家相关标准，加强对材料和设备的把关，严格执行安装和调试要求，建立完善的运行和维护标准和规程，并且需要定期进行系统性能和效能测试。

气动物流传输系统原理
气动物流传输系统是一种利用压缩空气作为动力，通过传输管（一般为软管）将产品从一处输送到另一处的物流传输系统。

其特点是：
1.无接触性，避免了人或设备与产品之间的直接接触；
2.重量轻，便于移动和搬运；
3.具有抗过载能力强、运行平稳、使用寿命长等特点；
4.无噪声，无震动，环保节能。

气动物流传输系统的构成：
1.压力管道；
2.空气分配管（一般为软管）；
3.气体输送元件（包括气动换向阀）；
4.空气过滤装置。

1.驱动方式：一般采用气缸驱动，但也可以采用其他驱动方式，如齿轮泵和齿轮马达驱动。

2.驱动原理：气缸和气缸套相互配合工作，通过气缸的压缩使活塞向前运动，通过气缸套的导杆向后运动，从而带动产品或工件运动。

利用两个气缸来驱动产品或工件的运行是气动物流传输系统最基本的工作方式。

—— 1 —1 —。

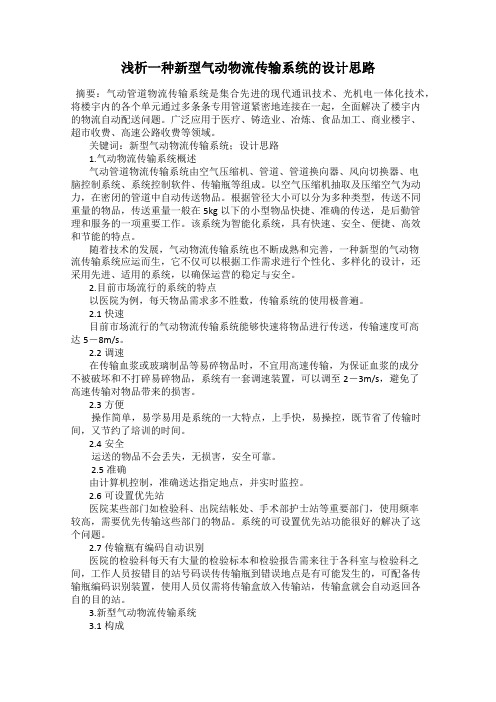

浅析一种新型气动物流传输系统的设计思路摘要：气动管道物流传输系统是集合先进的现代通讯技术、光机电一体化技术，将楼宇内的各个单元通过多条条专用管道紧密地连接在一起，全面解决了楼宇内的物流自动配送问题。

广泛应用于医疗、铸造业、冶炼、食品加工、商业楼宇、超市收费、高速公路收费等领域。

关键词：新型气动物流传输系统；设计思路1.气动物流传输系统概述气动管道物流传输系统由空气压缩机、管道、管道换向器、风向切换器、电脑控制系统、系统控制软件、传输瓶等组成。

以空气压缩机抽取及压缩空气为动力，在密闭的管道中自动传送物品。

根据管径大小可以分为多种类型，传送不同重量的物品，传送重量一般在5kg以下的小型物品快捷、准确的传送，是后勤管理和服务的一项重要工作。

该系统为智能化系统，具有快速、安全、便捷、高效和节能的特点。

随着技术的发展，气动物流传输系统也不断成熟和完善，一种新型的气动物流传输系统应运而生，它不仅可以根据工作需求进行个性化、多样化的设计，还采用先进、适用的系统，以确保运营的稳定与安全。

2.目前市场流行的系统的特点以医院为例，每天物品需求多不胜数，传输系统的使用极普遍。

2.1快速目前市场流行的气动物流传输系统能够快速将物品进行传送，传输速度可高达5－8m/s。

2.2调速在传输血浆或玻璃制品等易碎物品时，不宜用高速传输，为保证血浆的成分不被破坏和不打碎易碎物品，系统有一套调速装置，可以调至2－3m/s，避免了高速传输对物品带来的损害。

2.3方便操作简单，易学易用是系统的一大特点，上手快，易操控，既节省了传输时间，又节约了培训的时间。

2.4安全运送的物品不会丢失，无损害，安全可靠。

2.5准确由计算机控制，准确送达指定地点，并实时监控。

2.6可设置优先站医院某些部门如检验科、出院结帐处、手术部护士站等重要部门，使用频率较高，需要优先传输这些部门的物品。

系统的可设置优先站功能很好的解决了这个问题。

2.7传输瓶有编码自动识别医院的检验科每天有大量的检验标本和检验报告需来往于各科室与检验科之间，工作人员按错目的站号码误传传输瓶到错误地点是有可能发生的，可配备传输瓶编码识别装置，使用人员仅需将传输盒放入传输站，传输盒就会自动返回各自的目的站。

为什么要使用气动物流传输系统？气动物流传输系统是一种利用空气压力，将货物通过管道传输的系统。

它被广泛应用于工业生产、物流仓储等领域。

那么，为什么要使用气动物流传输系统？下面我们来探讨一下。

1. 提高效率气动物流传输系统能够以高速传输货物，这样可以省去一部分人力和时间。

而且由于其高速传输的特点，可以将货物从一个方向快速地运输到另一个方向，提高物流在生产中的效率。

2. 节约空间传统物流仓库需要大量的空间来存放货物，特别是对于大量物品的仓库，更是需要巨大的空间。

然而，如果我们使用气动物流传输系统，这些问题将会被轻松解决。

气动物流传输系统的管道可以被安装在墙壁或天花板上，利用空间使仓库更为紧凑。

这不仅可以节约空间，还可以使仓库更为美观。

3. 降低物流成本随着物流需求的增加，物流成本也越来越高。

气动物流传输系统可以在一定程度上降低物流成本，尤其是对于大量物品的传输。

相比于人工搬运或者其他物流方式，气动物流传输系统具有更高的传输效率和更低的运营成本。

因此，它可以大大降低物流的成本。

4. 营造安全环境在工业生产中，有很多危险品和易腐品需要运输。

使用气动物流传输系统能够降低物品受损或人工受伤的风险，同时保障环境和物品的安全。

5. 提升品质气动物流传输系统的技术含量很高，可以实现自动化控制。

通过传输过程中的检测和控制，气动物流传输系统能够确保货物的品质，避免货物在搬运过程中受损或者受到污染，从而提升产品的品质。

6. 节能减排相比于传统的物流方式，气动物流传输系统可以节约能源和减少污染。

气动物流传输系统是一种绿色的物流方式，可以实现节能减排和环境保护。

综上所述，气动物流传输系统在提高效率、节约空间、降低物流成本、营造安全环境、提升品质、节能减排等方面具有很大的优势，因此在现代物流中得到了广泛的应用。

气动物流传输系统- 摘要传输瓶气动物流传输系统是以紧缩空气为动力，通过管道传输各类物品，并由运算机进行实时监控的自动操纵系统。

系统能够依照医院的具体要求来设计。

任意两个收发站之间可平安、高效地传输物品，免去奔走之苦，节约大量时刻，提高工作效率。

该系统能不受环境温度的阻碍持续工作。

气动物流传输系统- 系统功能医院气动物流传输系统的要紧功能是用于医院内部各类日常医用物品的自动化快速传送。

要紧物品包括：X-光片、组织切片、化验标本、化验结果、药品、注射输液、手术包、病历卡、血浆、单据、处方等。

一、系统说明采纳电脑监控，可对运行数据分析并诊断故障。

远程功能能够将用户电脑与德国总部连网，能快速高效地提供技术支持。

二、自动收发站：1、气垫式减速装置：各收发站均有气垫式无噪音减速装置，使承载器能平稳地进站。

2、免等候功能：各站点均配备预置入口，可容纳一待送承载器，使用者能在任何时间均可将承载器放入置入口，在系统完成前一运送后便自动发送无须等待。

3、开闭功能：当该站点不用时或出现故障时可将该站点关闭，系统便不再接受送往此站的命令，而不会影响气他站点的使用。

4、地址簿功能：收发站地址代码可任意设定一至五位数，以配合医院各科室及护士站电话分机号码，同一站点还可以设定多组不同地址代码，以区别不同的使用者。

5、到达后提示报警：每站均可选配声光到站报警信号，根据用户实际使用需要可将该功能安装到使用者的房间内或桌子上。

承载器到达时只有相应的发给该使用者的物品信号才会动作，使同一站的不同使用者可以分别的到通知而不会混淆。

三、自动收发站操作键盘及显示屏：1、触摸式操作键盘，液晶显示屏，具有目的地址代码输入错误警告，并容许代码输入错误及更正。

2、可显示运送目的站，及进行维修时显示各功能。

四、多路转换器：转换单元是一种转换设备在系统中利用在有多个管道分路的地址，引导承载器通过两路、三路等转换器输送到其余各管道。

转换器内旋转管道靠36V直流电机驱动，光电感应器能探测到承载器的输送。

气动输送系统气动输送系统是一种利用气体压力将物料输送至目的地的方式。

这种系统具有许多优点，如高效、节能、安全、清洁等。

随着生产技术的不断发展，气动输送系统已经成为众多行业中不可或缺的一种设备。

一、概述气动输送系统是将固体、液体或气体通过管道运输的一种方式。

通常由三部分组成，压缩机、传送管道和接受设备。

与其他输送方式相比，气动输送系统有如下特点：1. 高效：气动输送系统可以高效地输送物料，为生产带来了很大的变革。

2. 节能：与传统的输送方式相比，气动输送系统的能耗更低。

3. 安全：气动输送系统采用食品级管道，不会污染物料，而且运行时不会产生火花或静电，大大减少了爆炸的风险。

4. 清洁：气动输送系统运行时不会产生重金属或有害气体，不会对环境造成污染。

二、组成部分气动输送系统通常分为三部分：压缩机、传送管道和接受设备。

1. 压缩机压缩机是气动输送系统的主要部件。

其作用是将气体压缩成高压气体，供给传送管道使用。

气动输送系统中常用的压缩机有离心式压缩机和容积式压缩机。

2. 传送管道传送管道是气动输送系统中的另一个重要组成部分。

传送管道的主要功能是将物料输送至目的地。

在传送管道中，物料通过气流推动，因此需要以一定的速度和压力驱动气流。

根据传送管道的用途和物料的特性，选择不同的管道规格和材质。

3. 接受设备接受设备通常是指物料的接收和处理设备。

可以根据物料的特性选择不同的接受设备。

例如，对于粘性物料，需要选择特殊的干燥设备，以保证物料的质量和处理效果。

三、应用场合气动输送系统可以应用于许多不同的领域，例如食品、石化、制药等。

1. 食品工业在食品工业中，气动输送系统通常用于输送粉状物料、颗粒状物料和液体物料。

例如，气动输送系统可以广泛应用于食品包装、罐头制造和乳制品生产等领域。

2. 石化工业在石化工业中，气动输送系统通常用于输送粉状物料、颗粒状物料和液体物料。

例如，气动输送系统可以应用于水泥、石灰、煤粉、石墨、碳酸钙粉等石化原材料的输送和储存。

医院气动物流传输系统建设项目方案目录第一章气动物流传输系统价值与产品优选 (3)（一）、传统医院物流与现代医院物流对比 (3)（二）、气动物流系统与传统物流方式的比较优势 (3)（三）、气动物流产品的优选 (3)第二章公司介绍及相关资料 (4)（三）、设备制造商简介 (4)（五）、全面的医院物流方案提供商 (7)（六）、Swisslog 气动物流产品基本参数及特点 (8)（七）、系统概述及主要部件 (8)（八）、系统组成部分详解 (11)第三章样板工程及部分客户名单 (20)（一）、欧洲主要样板工程： (20)（二）、北美部分客户 (21)（三）、中国部分客户名单 (23)第四章、Swisslog 的主要优势及特点 (33)第五章、医院气动物流系统方案 (35)（一）、医院新建项目基本情况 (36)（二）、医院气动物流系统主要设计需求 (36)（三）、系统传输效率分析 (36)（四）、站点分布 (37)（五）、设计方案 (38)（一）、设计 (40)（二）、安装 (40)（三）、调试 (40)第七章、售后服务承诺 (41)1、售后服务机制 (41)2、售后服务体系 (41)3、质量及维修服务 (43)4、保修服务与备品备件供应说明 (43)5、应急维修服务 (44)6、培训措施及计划方案 (44)7、提供用户齐套资料 (45)9、系统常见故障及排除 (46)第九章、提供货物产品资质、证明复印件 ............................ 错误!未定义书签。

（一）、货物相关的获奖、获专利证书复印件 ......................... 错误!未定义书签。

1、设备开启方式专利证书复印件 ............................... 错误!未定义书签。

2、传输瓶水平到站技术专利证书复印件 ......................... 错误!未定义书签。
