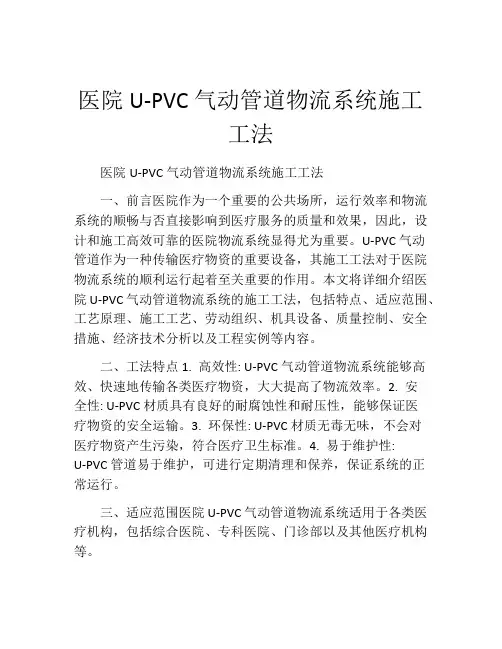

医院U-PVC气动管道物流系统施工工法
医院U-PVC气动管道物流系统施工工法医院U-PVC气动管道物流系统施工工法一、前言医院作为一个重要的公共场所，运行效率和物流系统的顺畅与否直接影响到医疗服务的质量和效果，因此，设计和施工高效可靠的医院物流系统显得尤为重要。
U-PVC气动管道作为一种传输医疗物资的重要设备，其施工工法对于医院物流系统的顺利运行起着至关重要的作用。
本文将详细介绍医院U-PVC气动管道物流系统的施工工法，包括特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等内容。
二、工法特点1. 高效性: U-PVC气动管道物流系统能够高效、快速地传输各类医疗物资，大大提高了物流效率。
2. 安全性: U-PVC材质具有良好的耐腐蚀性和耐压性，能够保证医疗物资的安全运输。
3. 环保性: U-PVC材质无毒无味，不会对医疗物资产生污染，符合医疗卫生标准。
4. 易于维护性:U-PVC管道易于维护，可进行定期清理和保养，保证系统的正常运行。
三、适应范围医院U-PVC气动管道物流系统适用于各类医疗机构，包括综合医院、专科医院、门诊部以及其他医疗机构等。
四、工艺原理医院U-PVC气动管道物流系统通过气动输送的方式，将医疗物资从一个地点传输到另一个地点。
其工艺原理是：通过气动系统产生压缩空气，将医疗物资储存在特制的容器中，然后通过气动管道将医疗物资送达目标地点。
该工法基于材料的物理性能和空气的压力原理，确保了系统的正常运行和物资的顺利传输。
五、施工工艺 1. 设计规划：根据医院的实际情况和需求，确定系统的布局和管道的走向，合理安排各个工作区域和操作站点。
2. 材料准备：准备并组织好所需的材料和工具，包括U-PVC管道、连接件、气动阀门等。
3. 管道安装：按照设计规划，进行管道的测量和切割，然后进行连接，采用适当的连接方式确保管道连接牢固。
4. 气动系统安装：安装气动系统的关键部件，包括压缩空气产生装置、气动阀门等。
医疗系统气动物流传输系统施工工法
气动物流传输系统施工工法1.前言气动物流传输系统是以气压为动力，通过密闭的管道来传输各种物品，并由电脑进行实时监控的自动控制系统。
该系统现已广泛运用于医院，因为它不仅性能优良，占有空间小，施工比较方便，并且有提高工作效率、管理效益，改善病人看病环境、缩短看病时间等良好的社会效益，符合楼宇（尤其医院）现代化管理的发展方向。
我集团承建的天津XX医院迁址新建工程、天津XX医院门诊急诊住院综合楼工程应用了该系统，取得较为理想的效果。
为更好地推广应用该项技术，经过现场实施、总结与改进，特形成了本工法。
2.特点2.1传输速度快：速度高达8m/s，是人工传输速度的4-5倍，大大节约了工作时间，减少了电梯的负荷，提高了工作效率。
2.2准确性、可靠性高：因系统完全由计算机控制，将物品准确送到指定的站点。
2.3操作简单：全中文操作键盘简明、清楚、易学易用。
2.4传输物品广泛：药品、血样本、X胶片、化验单、传真、工具等，能满足医院内传输频率较高的物品的传输。
2.5适应温差范围大、隔音效果、防火性好：该系统可在-30℃～+40℃时正常运行。
运行时噪音<30dB，由于管道是阻燃PVC管，并且防火分区间均安装防火阀，因此防火性能优良。
3.适用范围医院（医疗系统）、银行、超市（金融系统）、加油站、眼镜店、工厂、实验室、公司（工业系统）均可安装。
4.工作原理气动物流传输系统是由电脑自动控制，以空气压缩机抽取及压缩空气为物理动力,使装载物品的传输瓶在密封管道中传送,通过系统控制软件接收站点指令后,自动调节换向器路径方向,传输瓶即将到站时或将要发送时,站点预先接收光电传感器指令,将传输瓶送入预定管道内,在气垫减速器作用下平缓进站或启动发送。
5.施工工艺流程及操作要点5.1工艺流程5.2施工工艺要点5.2.1预留洞1按图纸要求，在土建施工时配合预留孔洞，并在孔洞内放好套管。
2孔洞尺寸符合设计要求或根据实际情况预留尺寸，孔洞的垂直度≤2mm。
气动物流方案模板
伸缩装置及措施；管道均采用防火、阻燃材料的 U-PVC，达 到国际标准 B1 级建筑材料标准，适用温度-30℃～+60℃。在 管道生产中，按比例增加抗磨剂、强度剂、抗静电剂，使管道 具有耐磨性、防腐性和抗压性及抗静电性能。 3.10.2 管道可穿过楼板安装，管道及部件应为防火材料、系统有防火 装置；管道可穿过楼板和墙壁安装，贯通楼板和墙壁时，加套 管对管道进行保护。管道及安装部件均采用防火、阻燃材料， 在管道贯穿楼板和墙壁时，均装有防火隔离套，当出现火灾 时，自动将管道口封闭，以达到分割防火分区目的。 4、中心控制系统： 4.1 中心控制器型号、数量：CCS-Ⅱ，1 台
三维公司将先进的现代通讯技术、光机电一体化技术、空气动力技术相结 合，在中国首家推出具有国际先进水平的医院物流传输系统，填补了国内医疗 器械在该领域的空白，目前已拥有十三项国家专利。
.学习帮手.
.专业整理.
根据贵院实际情况，三维公司提供一套医用物流传输系统的施工方案，供 院领导审查参考。祝贵院能早日建成院内物品传送的高速公路，实现医用物品 的全面自动化传送。
4.8.3 实时监控整个系统的运转状态： ◆ 传输动作发出之前，控制系统都对整个系统的所有设备进行一次检
测，并及时返回检测信息。 ◆ 系统工作时，可实时监控每个工作站的发送、接收及导通状态，换
向器三个管道的位置状态，三向阀的吹、吸、导通方向和风机系统 的启动、停止等，可实时跟踪传输瓶当前的动态走向。 4.8.4 开机时自动空转检测整个系统：每次开机启动系统时，系统将自
.专业整理.
XX 医院 医用气动管道物流传输系统
总体方案
.学习帮手.
三维集团·医疗系统
.专业整理.
目录
一、前言 二、设计原则 三、三维物流技术文件 四、设备明细表 五、备品备件、专用工具明细表 六、设计图纸 七、施工技术方案 八、用户使用说明书 九、维护手册
三维公司将先进的现代通讯技术、光机电一体化技术、空气动力技术相结 合，在中国首家推出具有国际先进水平的医院物流传输系统，填补了国内医疗 器械在该领域的空白，目前已拥有十三项国家专利。
.学习帮手.
.专业整理.
根据贵院实际情况，三维公司提供一套医用物流传输系统的施工方案，供 院领导审查参考。祝贵院能早日建成院内物品传送的高速公路，实现医用物品 的全面自动化传送。
4.8.3 实时监控整个系统的运转状态： ◆ 传输动作发出之前，控制系统都对整个系统的所有设备进行一次检
测，并及时返回检测信息。 ◆ 系统工作时，可实时监控每个工作站的发送、接收及导通状态，换
向器三个管道的位置状态，三向阀的吹、吸、导通方向和风机系统 的启动、停止等，可实时跟踪传输瓶当前的动态走向。 4.8.4 开机时自动空转检测整个系统：每次开机启动系统时，系统将自
.专业整理.
XX 医院 医用气动管道物流传输系统
总体方案
.学习帮手.
三维集团·医疗系统
.专业整理.
目录
一、前言 二、设计原则 三、三维物流技术文件 四、设备明细表 五、备品备件、专用工具明细表 六、设计图纸 七、施工技术方案 八、用户使用说明书 九、维护手册

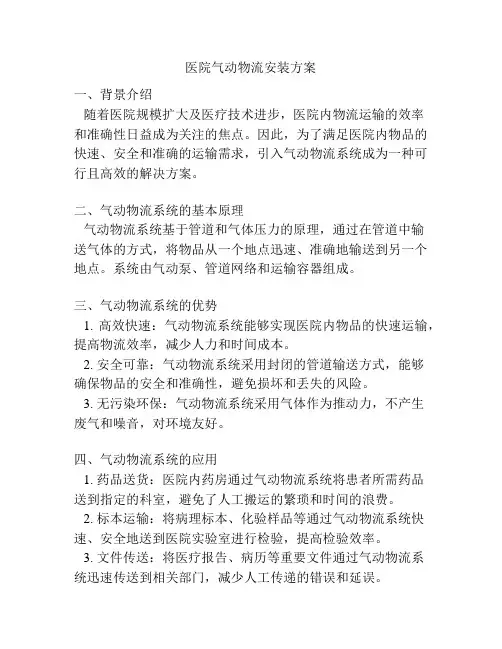

医院气动物流安装方案
医院气动物流安装方案一、背景介绍随着医院规模扩大及医疗技术进步，医院内物流运输的效率和准确性日益成为关注的焦点。
因此，为了满足医院内物品的快速、安全和准确的运输需求，引入气动物流系统成为一种可行且高效的解决方案。
二、气动物流系统的基本原理气动物流系统基于管道和气体压力的原理，通过在管道中输送气体的方式，将物品从一个地点迅速、准确地输送到另一个地点。
系统由气动泵、管道网络和运输容器组成。
三、气动物流系统的优势1. 高效快速：气动物流系统能够实现医院内物品的快速运输，提高物流效率，减少人力和时间成本。
2. 安全可靠：气动物流系统采用封闭的管道输送方式，能够确保物品的安全和准确性，避免损坏和丢失的风险。
3. 无污染环保：气动物流系统采用气体作为推动力，不产生废气和噪音，对环境友好。
四、气动物流系统的应用1. 药品送货：医院内药房通过气动物流系统将患者所需药品送到指定的科室，避免了人工搬运的繁琐和时间的浪费。
2. 标本运输：将病理标本、化验样品等通过气动物流系统快速、安全地送到医院实验室进行检验，提高检验效率。
3. 文件传送：将医疗报告、病历等重要文件通过气动物流系统迅速传送到相关部门，减少人工传递的错误和延误。
五、气动物流系统的安装注意事项1. 系统规划：根据医院的具体需求和物品运输的特点，制定合理的管道网络规划，确定运输容器的种类和数量。
2. 设备选择：选择适用于医院环境的气动泵和管道材质，并确保设备的质量和性能符合相关标准和要求。
3. 安全措施：安装过程中，保证系统的稳定性和可靠性，加强管道连接的密封性，设置防护措施，防止意外发生。
六、气动物流系统效果评估1. 物流效率：对应用气动物流系统后的物流运输时间进行对比统计，评估其运输效率的提升情况。
2. 服务满意度：通过用户的反馈和调查问卷等方式，评估系统应用后用户的满意度，及时改进和优化系统。
七、结论引入气动物流系统能够提高医院内物品运输的效率和准确性，实现快速、安全的物流运输。
医院U-PVC气动管道物流系统施工工法(2)
医院U-PVC气动管道物流系统施工工法医院U-PVC气动管道物流系统施工工法一、前言医院作为医疗服务的重要场所，对于物流系统的需求尤为突出。
医院U-PVC气动管道物流系统作为一种先进的输送方式，在医院物流管理中发挥着重要的作用。
本文将详细介绍医院U-PVC气动管道物流系统施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点医院U-PVC气动管道物流系统具有以下几个显著特点：1. 高效快捷：通过气动输送方式，能够实现快速、高效的物流运输，大大缩短工作时间。
2. 环保节能：采用U-PVC管道材料，无毒无害，不会对环境造成污染。
而且气动输送过程中，无需使用电能或燃料，减少了能源消耗。
3. 抗腐蚀性：U-PVC管道具有良好的耐腐蚀性能，能够在医疗环境下长时间使用。
4. 可靠稳定：通过合理的设计和施工，U-PVC管道物流系统具有良好的稳定性和可靠性，能够确保物品输送的安全性和完整性。
三、适应范围医院U-PVC气动管道物流系统适用于医疗机构内的物品输送，包括药品、病历、样本等。
该系统适应范围广泛，不受医院规模和类型的限制，可根据实际需求进行设计和施工。
四、工艺原理医院U-PVC气动管道物流系统的施工工法与实际工程间的联系主要体现在以下几个方面：1. 管道布置：根据医院内部布局和物流需求，合理设计管道的布置方案。
通过计算和模拟，确定管道的长度、直径、坡度等参数，以实现物流输送的最佳效果。
2. 管道连接：采用专用的U-PVC管件进行连接，确保管道的严密性和稳定性。
根据需要，采用焊接、胶接等不同的连接方式，确保管道能够承受输送物品的压力和力量。
3. 压缩空气供应：通过安装压缩机和储气罐，提供稳定的压缩空气供应，以实现物品在管道中的气动输送。
4. 设备选型：根据医院的具体情况，选择适合的输送设备，包括气动阀门、过滤器、检测器等，以确保物品的安全和准确输送。

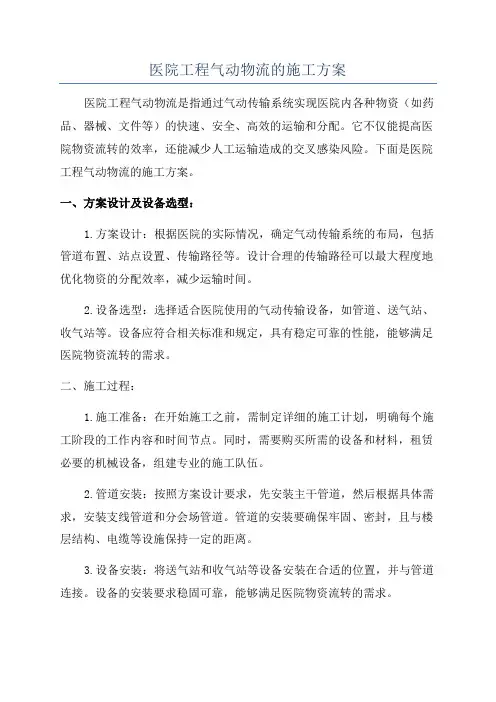

医院工程气动物流的施工方案
医院工程气动物流的施工方案医院工程气动物流是指通过气动传输系统实现医院内各种物资（如药品、器械、文件等）的快速、安全、高效的运输和分配。
它不仅能提高医院物资流转的效率，还能减少人工运输造成的交叉感染风险。
下面是医院工程气动物流的施工方案。
一、方案设计及设备选型：1.方案设计：根据医院的实际情况，确定气动传输系统的布局，包括管道布置、站点设置、传输路径等。
设计合理的传输路径可以最大程度地优化物资的分配效率，减少运输时间。
2.设备选型：选择适合医院使用的气动传输设备，如管道、送气站、收气站等。
设备应符合相关标准和规定，具有稳定可靠的性能，能够满足医院物资流转的需求。
二、施工过程：1.施工准备：在开始施工之前，需制定详细的施工计划，明确每个施工阶段的工作内容和时间节点。
同时，需要购买所需的设备和材料，租赁必要的机械设备，组建专业的施工队伍。
2.管道安装：按照方案设计要求，先安装主干管道，然后根据具体需求，安装支线管道和分会场管道。
管道的安装要确保牢固、密封，且与楼层结构、电缆等设施保持一定的距离。
3.设备安装：将送气站和收气站等设备安装在合适的位置，并与管道连接。
设备的安装要求稳固可靠，能够满足医院物资流转的需求。
4.系统调试：在完成管道和设备的安装后，对整个系统进行调试。
包括检查每个节点的连接状态，测试气动传输的流速和压力等参数。
5.安全培训：在施工完成后，对医院工作人员进行相关的安全培训，包括系统操作流程、维护保养等知识。
确保工作人员正确、安全地使用气动传输系统。
三、质量控制：1.施工监管：在施工期间，设立专门的施工监管小组，负责对施工过程进行监督和检查，确保质量和进度符合要求。
2.施工记录：每个施工阶段都应有详细的施工记录，包括施工计划、施工现场照片、工艺操作记录等。
记录可以用于质量验收和工程后期维护的参考。
3.质量验收：在施工完成后，进行专业机构的质量验收。
对管道、设备、系统运行等方面进行检查，保证符合相关标准和规定。

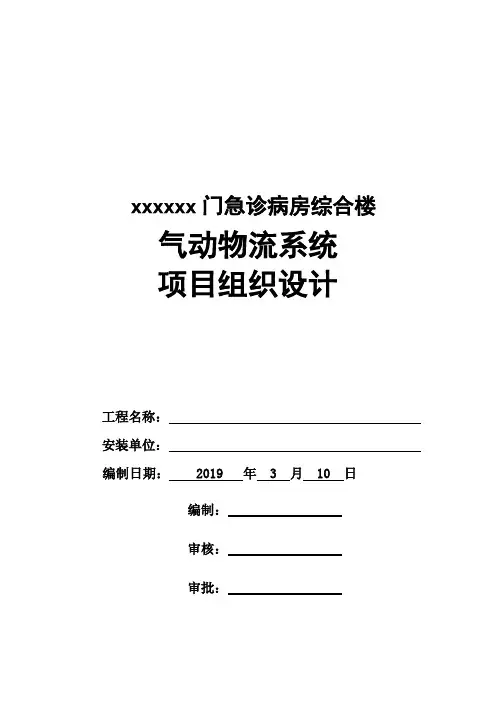

精编医院气动物流系统施工组织设计范本模板
xxxxxx门急诊病房综合楼气动物流系统项目组织设计工程名称：安装单位：编制日期： 2019 年 3 月 10 日编制：审核：审批：目录项目安装计划 (1)第一部分. 产品简介 (3)(一) Translogic气动物流系统介绍 (3)(二) Translogic气动物流系统优势 (3)第二部分. 项目概述 (5)(一) 重要站点描述 (5)(二) 设备分布一览表 (7)(三) 电气需求描述 (10)(四) 机房需求描述 (11)(五) 检修口需求； (12)(六) 其它需院方配合事项描述 (15)第三部分. 施工工艺 (16)(一) 管道的安装 (16)(二) 管道的连接 (17)(三) 站点的安装 (21)(四) 转换器的连接及吊装 (21)(五) 空压机单元的安装 (23)(六) 系统控制线缆的布设及联接 (25)第四部分. 质量保证方案 (26)(一) 技术保证措施 (26)(二) 供应采构件的质量控制 (26)(三) 现场材料的保管 (26)(四) 成品与半成品的保护 (26)(五) 安装质量控制 (27)第五部分. 安全与文明施工方案 (27)(一) 安全保证措施 (27)(二) 文明施工保证措施 (27)(三) 项目工地环境保护措施 (28)第六部分. 项目实施计划及工作安排................................................. 错误！未定义书签。
(一) 项目实施计划一览表................................................................. 错误！未定义书签。
(二) 现场安装计划明细 (30)(三) 安装步骤及人员安排 (32)(四) 调试计划 (33)(五) 培训计划 (34)(六) 项目验收及交付 (35)第七部分. 项目图纸 (35)(一) 项目系统图纸 (35)(二) 项目施工图纸 (35)第一部分 .产品简介(一)T ranslogic气动物流系统介绍1)完整的气动物流系统✓工作站（Station）✓传输瓶（Carrier）✓镀锌合金钢管（Pipe）✓风机（Blower）✓转换器（Transfer Unit）✓控制软件（Control Center）2)工作原理将具有专利技术的镀锌合金钢管满布在大楼之内，通过风机抽取和压缩空气将传输瓶进行运送，各职能部门的工作站相当于系统的终端，操作者只需轻触按键即能完成院内各种物品的快速传递。

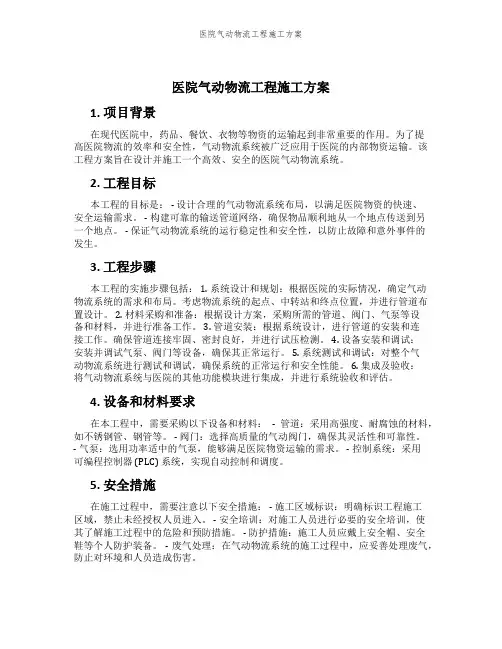

医院气动物流工程施工方案
医院气动物流工程施工方案1. 项目背景在现代医院中，药品、餐饮、衣物等物资的运输起到非常重要的作用。
为了提高医院物流的效率和安全性，气动物流系统被广泛应用于医院的内部物资运输。
该工程方案旨在设计并施工一个高效、安全的医院气动物流系统。
2. 工程目标本工程的目标是： - 设计合理的气动物流系统布局，以满足医院物资的快速、安全运输需求。
- 构建可靠的输送管道网络，确保物品顺利地从一个地点传送到另一个地点。
- 保证气动物流系统的运行稳定性和安全性，以防止故障和意外事件的发生。
3. 工程步骤本工程的实施步骤包括： 1. 系统设计和规划：根据医院的实际情况，确定气动物流系统的需求和布局。
考虑物流系统的起点、中转站和终点位置，并进行管道布置设计。
2. 材料采购和准备：根据设计方案，采购所需的管道、阀门、气泵等设备和材料，并进行准备工作。
3. 管道安装：根据系统设计，进行管道的安装和连接工作。
确保管道连接牢固、密封良好，并进行试压检测。
4. 设备安装和调试：安装并调试气泵、阀门等设备，确保其正常运行。
5. 系统测试和调试：对整个气动物流系统进行测试和调试，确保系统的正常运行和安全性能。
6. 集成及验收：将气动物流系统与医院的其他功能模块进行集成，并进行系统验收和评估。
4. 设备和材料要求在本工程中，需要采购以下设备和材料：- 管道：采用高强度、耐腐蚀的材料，如不锈钢管、钢管等。
- 阀门：选择高质量的气动阀门，确保其灵活性和可靠性。
- 气泵：选用功率适中的气泵，能够满足医院物资运输的需求。
- 控制系统：采用可编程控制器 (PLC) 系统，实现自动控制和调度。
5. 安全措施在施工过程中，需要注意以下安全措施： - 施工区域标识：明确标识工程施工区域，禁止未经授权人员进入。
- 安全培训：对施工人员进行必要的安全培训，使其了解施工过程中的危险和预防措施。
- 防护措施：施工人员应戴上安全帽、安全鞋等个人防护装备。

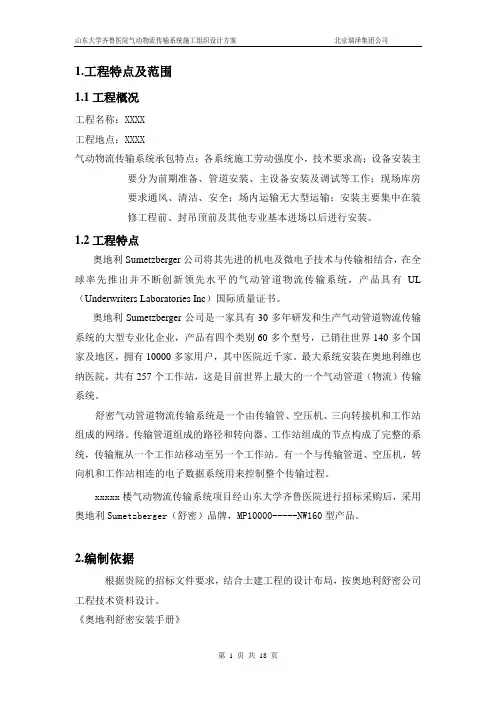

医院工程气动物流的施工方案
山东大学齐鲁医院气动物流传输系统施工组织设计方案北京瑞泽集团公司1.工程特点及范围1.1工程概况工程名称：XXXX工程地点：XXXX气动物流传输系统承包特点：各系统施工劳动强度小，技术要求高；设备安装主要分为前期准备、管道安装、主设备安装及调试等工作；现场库房要求通风、清洁、安全；场内运输无大型运输；安装主要集中在装修工程前、封吊顶前及其他专业基本进场以后进行安装。
1.2工程特点奥地利Sumetzberger公司将其先进的机电及微电子技术与传输相结合，在全球率先推出并不断创新领先水平的气动管道物流传输系统，产品具有UL （Underwriters Laboratories Inc）国际质量证书。
奥地利Sumetzberger公司是一家具有30多年研发和生产气动管道物流传输系统的大型专业化企业，产品有四个类别60多个型号，已销往世界140多个国家及地区，拥有10000多家用户，其中医院近千家。
最大系统安装在奥地利维也纳医院，共有257个工作站，这是目前世界上最大的一个气动管道（物流）传输系统。
舒密气动管道物流传输系统是一个由传输管、空压机、三向转接机和工作站组成的网络。
传输管道组成的路径和转向器、工作站组成的节点构成了完整的系统，传输瓶从一个工作站移动至另一个工作站。
有一个与传输管道、空压机，转向机和工作站相连的电子数据系统用来控制整个传输过程。
xxxxx楼气动物流传输系统项目经山东大学齐鲁医院进行招标采购后，采用奥地利Sumetzberger（舒密）品牌，MP10000-----NW160型产品。
2.编制依据根据贵院的招标文件要求，结合土建工程的设计布局，按奥地利舒密公司工程技术资料设计。
《奥地利舒密安装手册》《奥地利舒密MP10000使用手册》《物流管道安装及技术标准》《系统电线安装及技术标准》《空压机安装及技术标准》《DRT工作站安装及技术标准》《CCU、LCU安装及技术标准》《PC安装及技术标准》《UL、CE、EMC标准及认证》《奥地利舒密安装手册》《奥地利舒密MP10000使用手册》其他相关的国际、国家、行业标准规范及甲方提供的相关图纸及来往文件、协议。

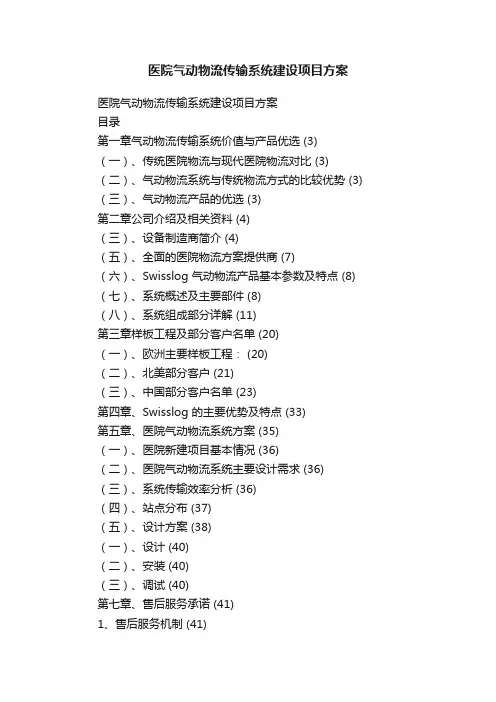

医院气动物流传输系统建设项目方案
医院气动物流传输系统建设项目方案医院气动物流传输系统建设项目方案目录第一章气动物流传输系统价值与产品优选 (3) （一）、传统医院物流与现代医院物流对比 (3) （二）、气动物流系统与传统物流方式的比较优势 (3) （三）、气动物流产品的优选 (3)第二章公司介绍及相关资料 (4)（三）、设备制造商简介 (4)（五）、全面的医院物流方案提供商 (7)（六）、Swisslog 气动物流产品基本参数及特点 (8) （七）、系统概述及主要部件 (8)（八）、系统组成部分详解 (11)第三章样板工程及部分客户名单 (20)（一）、欧洲主要样板工程： (20)（二）、北美部分客户 (21)（三）、中国部分客户名单 (23)第四章、Swisslog 的主要优势及特点 (33)第五章、医院气动物流系统方案 (35)（一）、医院新建项目基本情况 (36)（二）、医院气动物流系统主要设计需求 (36) （三）、系统传输效率分析 (36)（四）、站点分布 (37)（五）、设计方案 (38)（一）、设计 (40)（二）、安装 (40)（三）、调试 (40)第七章、售后服务承诺 (41)1、售后服务机制 (41)2、售后服务体系 (41)3、质量及维修服务 (43)4、保修服务与备品备件供应说明 (43)5、应急维修服务 (44)6、培训措施及计划方案 (44)7、提供用户齐套资料 (45)9、系统常见故障及排除 (46)第九章、提供货物产品资质、证明复印件 ........................... 错误！未定义书签。
（一）、货物相关的获奖、获专利证书复印件 ....................... 错误！未定义书签。
1、设备开启方式专利证书复印件 .............................. 错误！未定义书签。
2、传输瓶水平到站技术专利证书复印件 ........................ 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
医院工程气动物流的施工方案WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-1.工程特点及范围工程概况工程名称：XXXX工程地点：XXXX气动物流传输系统承包特点：各系统施工劳动强度小，技术要求高；设备安装主要分为前期准备、管道安装、主设备安装及调试等工作；现场库房要求通风、清洁、安全；场内运输无大型运输；安装主要集中在装修工程前、封吊顶前及其他专业基本进场以后进行安装。
工程特点奥地利Sumetzberger公司将其先进的机电及微电子技术与传输相结合，在全球率先推出并不断创新领先水平的气动管道物流传输系统，产品具有UL （Underwriters Laboratories Inc）国际质量证书。
奥地利Sumetzberger公司是一家具有30多年研发和生产气动管道物流传输系统的大型专业化企业，产品有四个类别60多个型号，已销往世界140多个国家及地区，拥有10000多家用户，其中医院近千家。
最大系统安装在奥地利维也纳医院，共有257个工作站，这是目前世界上最大的一个气动管道（物流）传输系统。
舒密气动管道物流传输系统是一个由传输管、空压机、三向转接机和工作站组成的网络。
传输管道组成的路径和转向器、工作站组成的节点构成了完整的系统，传输瓶从一个工作站移动至另一个工作站。
有一个与传输管道、空压机，转向机和工作站相连的电子数据系统用来控制整个传输过程。
xxxxx楼气动物流传输系统项目经山东大学齐鲁医院进行招标采购后，采用奥地利Sumetzberger（舒密）品牌，MP10000-----NW160型产品。
2.编制依据根据贵院的招标文件要求，结合土建工程的设计布局，按奥地利舒密公司工程技术资料设计。
《奥地利舒密安装手册》《奥地利舒密MP10000使用手册》《物流管道安装及技术标准》《系统电线安装及技术标准》《空压机安装及技术标准》《DRT工作站安装及技术标准》《CCU、LCU安装及技术标准》《PC安装及技术标准》《UL、CE、EMC标准及认证》《奥地利舒密安装手册》《奥地利舒密MP10000使用手册》其他相关的国际、国家、行业标准规范及甲方提供的相关图纸及来往文件、协议。
3.施工组织施工组织根据该项目的环境与要求，本项目将组织强有力的施工队伍，确保精心组织、精心施工，确保工程质量及进展顺利，确保本投标人的信誉，注意要点如下：1.该工程配套设备标准高，为全套进口货物，且工期紧要求严，传输业务量频繁，若发生故障，将产生不良影响。
因此，必须严格要求施工程序及质量检验，层层把关。
2.大楼还处在土建阶段，管井多人员流动频繁，要避免发生事故和火灾，所做安装工程必须符合有关消防法规和安全规程。
3.所有产品为进口货物，必须经奥地利总部培训合格并具有实践经验的专业人员才能安装，否则一律不准投入安装。
4.各分项工程在施工前，要进行详细的技术交底，明确安装方法和要领，整个施工阶段须于电及土建相互配合施工，施工完毕后，经专人负责检查验收后才能进行隐蔽，并及时做好隐蔽工程验收记录。
5.要紧跟土建进度，相互配合，理顺关系，做到预埋工作不漏，尽量避免发生打洞凿槽现象附：主要施工管理人员情况表(附现场部分人员资质证明复印件)项目经理职责项目经理应参加并组织施工组织文件的编制。
应根据工期的要求编制施工进度计划，并在施工过程中及时地进行进度计划的检查，按照施工条件的变化，及时采取措施，保证计划工期的实现。
加强质量管理，建立质量体系，提高全体施工人员的技术水平和质量意识，做好“计划、实施、检查、处理”一条龙，坚决消除质量事故。
搞好安全管理，健全安全组织，经常进行安全教育，建立安全生产的规章制度，并在实施过程中进行评价，不断改善劳动作业环境，消灭各种不安全因素，保证施工生产的顺利进行。
应根据各分部工程的进展情况，收集整理工程成本的实际数量进行成本计算，经常把实际成本和预算金额作对比，对工程进行中出现的亏损应追究原因采取措施：改进施工方法，修改施工计划，变更设计。
搞好现场协调，与甲方和各协作单位搞好配合，指导和监督各班组的工作，定期向本单位领导汇报工作，随时解决施工中存在的人力、物力的调配。
工长职责以科学化、正规化的管理态度，负责本项目工程的现场管理工作。
严格按着设计要求、施工组织设计、施工技术措施及施工艺标准组织安排施工。
牢固树立勤俭节约，杜绝浪费的思想。
严格抓好工程质量和安全生产，杜绝一切忽视工程质量的行为及不安全隐患。
严格按着施工规范及工程质量验收标准组织施工。
积极配合项目经理，认真搞好施工现场的各项管理工作。
参加工程例会，对工程例会精神进行总结并及时记录下来，并定期交项目经理及施工总负责人检查。
技术负责人职责认真审核图纸，本着设计方案应具备的科学性、经济性、可行性，弄懂、弄通各专业的系统功能和设计意图。
当设计图纸与所设计专业性能不符或与施工现场不符时，应及时与甲方、设计、取得联系及时解决存在的问题。
开工前应与土建及各专业取得联系，根据土建的工程进度计划及本专业的实际工作面，做出本专业施工程序工序计划、工程进度计划、材料计划。
工程开工前，要写出本工程书面技术交底和安全交底，并对现场施工人员做详细的现场交底。
注意收集以下资料：设计变更记录、设备试运行记录、竣工证明、保管好以便存档。
质检员职责每个分部工程开工前都要向全体人员交代清楚该分部工程的质量要求。
质检员有权对现场的施工提出意见和改进方法，如施工人员不听取质检员的意见，质检员有权停止现场施工，以采取措施。
质检员对工程不合格的项目，有权令其限期改正，直到合格为止。
安全职责开工前，应向全体施工人员作一次全面的系统安全技术交底。
每个分项工程开工前，都必须做一次安全交底，经常检查现场的安全制度的落实和实施情况，对现场的不安全隐患和不安全因素及时提出处理意见，并负责立即停工处理。
施工人员不执行安全规定的有权令其停工，对情节严重或不服从安全员指挥的，要处以罚款。
材料员职责根据技术人员所提供的材料计划单，进行及时领料、限额发料、杜绝浪费。
建立材料管理制度，根据限额领料的执行情况制定奖罚制度。
对施工现场的材料和设备建立台帐，定期清点，对设备、机具搞好维护保养。
资料员职责负责工程资料的保管及整理，工程收发文件。
施工现场安排施工现场由土建单位统一布置。
施工现场道路畅通，四周设道路；沿场内道路有排水沟，现场应有排水沟；现场应多处设有阀门供施工和消防用水。
施工用水本项目不多，在土建方指定地方取用。
临时用房根据施工场实际情况，提出施工、办公、休息待用房要求，协调甲方及各各专业解决。
对于垂直运输服从土建公司的统一安排。
劳动力安排现场施工人员共分2个班组，分别负责不同系列施工，每组配备一名技术负责。
项目经理根据土建、装修及机电安装方的实际进度情况合理分配各班组的施工人员，确保工期和施工质量。
安装完成后，紧密配合系统调试，一经发现问题立即现场处理。
主要物资和施工机械设备、进场情况本项目无大型施工机械，主要有楼板开孔机、电锤、小型电动工具及手工工具。
计划投入的主要施工机械设备：4.施工方法及工艺确保工程施工保质、按时完工、有序的进行，对工程的每个环节流程都进行了严格控制。
施工流程图施工办法及工艺深化设计业主、施工方、设计院现场勘察，机房、站点、转接机及管路定位。
施工方深化图纸设计。
深化图纸设计会审。
施工前的准备工作。
预留孔（可根据施工具体要求现场开孔）按图纸要求预留孔，并放好套管。
孔的垂直度偏差小于2mm。
如需现场开孔，应按本产品施工规范的相关要求进行。
机房定位安装机房安装流程：空压机应立式安装，要求水平和垂直，用符合技术标准的螺栓固定，用4＃角铁支撑。
固定在混凝土墙上要求水平垂直，用符合技术标准的膨胀螺栓固定；若架空安装，要求和水平垂直，用符合技术标准的螺栓固定。
电机基座应垫实，不能有间隙，以免产生晃动。
架空的电机用配套防震橡皮拧紧，高度不够，应做基价垫实。
固定在砖墙等不稳定因素的材质上应做支架满足电机运行不晃动的要求。
风向切换器的出口处至少安装的直管，而后安装空气制动装置。
转换中心的安装转换中心应和转换器，空压机同一直线上。
转换中心安装选位要选最高最宽的地方，以利于布局。
转换中心的控制电箱要求在转换中心附近，以便于调试和维修。
转换中心的基础要牢固，螺栓要拧紧，保证系统运行时转换中心无晃动。
当楼层高度不能满足竖直安装转换中心时，转换中心可以倾斜安装，但倾角不能超过30°工作站定位按图纸设计要求，在土建墙上做好标记，并预埋固定部件。
转换器定位安装安装转换器时要求横平竖直，两面垂直度要精确到2MM安装转换器时必须作支架，转换器的安装要求牢固。
从而使之能满足长期的工作。
NW160系统，支架要做框架结构高度根据图纸要求定位转换器对管道的安装有特殊的要求，单孔的通道对上行或者下行的管道要求安装≥2M的水平直管来做缓冲，才能使传输瓶能顺畅通行和及时交换，主要考虑到转换器内部切换存在着时间差。
安装转换器的地方一定要预留检修口。
尺寸不能小于600×800mm。
水平直管以第一个吊筋处开始固定，每2000～2500mm做一吊筋固定，以此类推，如两吊筋尺寸不合作均分处理。
竖直管每1000m就需要用M8全螺纹固定，多余1000mm就要加添均分固定。
对工作站应两端连接，要求在站点上下300mm处用NW160*75*的抱箍固定。
管道穿越割断墙，需用过渡管子保护，长度和割断墙相等S弯的制作。
计算方法测量穿越距离（例如300mm）将一个弯头放在地面并靠近墙角，穿越距离的一半＋管道管径的一半（150mm＋80mm）,并在弯头上做好标记、切断、翻转、粘接即可粘接管道用专用工具弃除管口的内外毛刺。
用清洁剂清洗管道的表面，不能小于连接管道的1／2。
用清洁剂清洗管套的内表面。
用溶剂做管道表面及管套内表面的处理。
用专用胶水均匀地在管道地表面涂一层。
注意：在管口预留10mm的区域不涂胶水，以免胶水进入管道内部，发生阻挡传输瓶运行的情况。
安装站点及附件工作站点的安装要求横平竖直。
工作站点的背面如距离墙体大于45mm应考虑固定支架。
固定工作站，用符合技术标准的螺栓螺母固定，必须紧贴平直的工作面，有凹凸不平的要进行处理，大到±m工作站点的上下管道口，与对应的上、下管道一定要对齐，不能有±1mm的误差。
安装完毕后，用原包装或塑料膜包扎紧，保证外观整洁，无擦伤。
位于站点边的传输瓶架安装于适当的位置。
站点下方的接物筐，离地面100mm(可根据现场情况上下适当调整)，紧贴管道安装，并固定在墙体上。
防火罩的安装防火罩安装在顶部将管道包容，用符合技术标准的膨胀螺栓固定。
防火罩固定后，由于空隙较大要利用发泡剂填平压实。
Φ160的管道长度不能少于1m，左侧管道为透明管。
