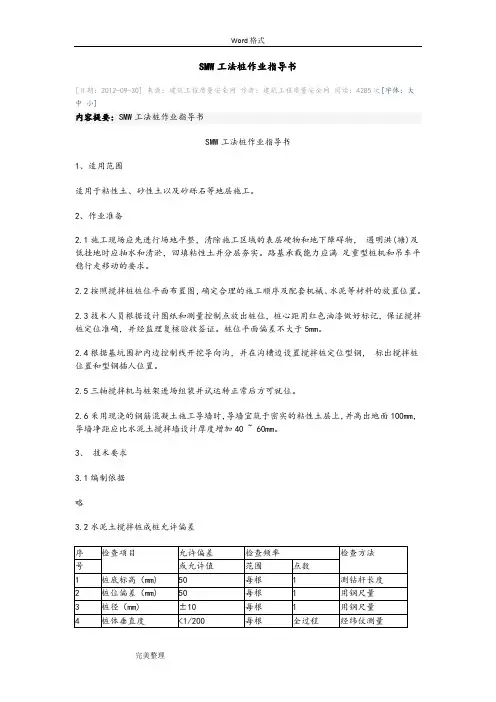

SMW工法桩作业指导书[日期：2012-09-30] 来源：建筑工程质量安全网作者：建筑工程质量安全网阅读：4285次[字体：大中小]内容提要：SMW工法桩作业指导书SMW工法桩作业指导书1、适用范围适用于粘性土、砂性土以及砂砾石等地层施工。

2、作业准备2.1施工现场应先进行场地平整，清除施工区域的表层硬物和地下障碍物，遇明洪(塘)及低挂地时应抽水和清淤，回填粘性土并分层夯实。

路基承载能力应满足重型桩机和吊车平稳行走移动的要求。

2.2按照搅拌桩桩位平面布置图，确定合理的施工顺序及配套机械、水泥等材料的放置位置。

2.3技术人员根据设计图纸和测量控制点放出桩位，桩心距用红色油漆做好标记，保证搅拌桩定位准确，并经监理复核验收签证。

桩位平面偏差不大于5mm。

2.4根据基坑围护内边控制线开挖导向沟，并在沟槽边设置搅拌桩定位型钢，标出搅拌桩位置和型钢插人位置。

2.5三轴搅拌机与桩架进场组装并试运转正常后方可就位。

2.6釆用现浇的钢筋混凝土施工导墙时，导墙宜筑于密实的粘性土层上，并高出地面100mm，导墙净距应比水泥土搅拌墙设计厚度增加40 ~ 60mm。

3、技术要求3.1编制依据略3.2水泥土搅拌桩成桩允许偏差3.3型钢插入允许偏差4、工艺流程及施工步骤4.1 施工工艺流程4.2 施工步骤SMW工法桩施工步骤见下图5、工法桩施工5.1 开挖导沟、设置定位型钢在沿SMW墙体使用挖掘机在搅拌桩桩位上预先开挖沟槽（作用是：①施工导向; ②临时堆放置换出来的残土和泥浆），并设置定位型钢。

如果做导墙：施工方法和地连墙导墙施工方法一样；如果釆用型钢：垂直沟槽方向放置两根H型定位型钢，再在平行沟槽方向放置两根H型定位型钢；并在导墙或型钢上面做好桩心位置。

5.2桩机就位5.2.1桩机平面位置控制用卷扬机和人力移动搅拌机到达作业位置，使钻杆中心对准桩位中心。

桩机移位由当班机长统一指挥，移动前仔细观察现场情况，保证移位平稳、安全。

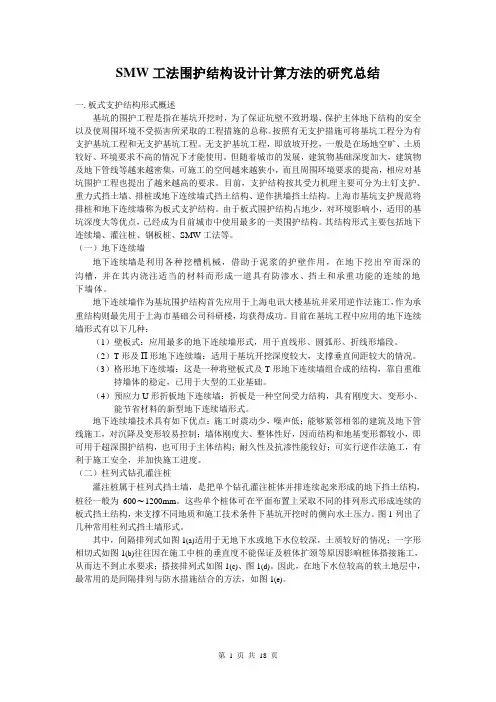

SMW工法围护结构设计计算方法的研究总结一.板式支护结构形式概述基坑的围护工程是指在基坑开挖时，为了保证坑壁不致坍塌、保护主体地下结构的安全以及使周围环境不受损害所采取的工程措施的总称。

按照有无支护措施可将基坑工程分为有支护基坑工程和无支护基坑工程。

无支护基坑工程，即放坡开挖，一般是在场地空旷、土质较好、环境要求不高的情况下才能使用。

但随着城市的发展，建筑物基础深度加大，建筑物及地下管线等越来越密集，可施工的空间越来越狭小，而且周围环境要求的提高，相应对基坑围护工程也提出了越来越高的要求。

目前，支护结构按其受力机理主要可分为土钉支护、重力式挡土墙、排桩或地下连续墙式挡土结构、逆作拱墙挡土结构。

上海市基坑支护规范将排桩和地下连续墙称为板式支护结构。

由于板式围护结构占地少，对环境影响小，适用的基坑深度大等优点，已经成为目前城市中使用最多的一类围护结构。

其结构形式主要包括地下连续墙、灌注桩、钢板桩、SMW工法等。

（一）地下连续墙地下连续墙是利用各种挖槽机械，借助于泥浆的护壁作用，在地下挖出窄而深的沟槽，并在其内浇注适当的材料而形成一道具有防渗水、挡土和承重功能的连续的地下墙体。

地下连续墙作为基坑围护结构首先应用于上海电讯大楼基坑并采用逆作法施工，作为承重结构则最先用于上海市基础公司科研楼，均获得成功。

目前在基坑工程中应用的地下连续墙形式有以下几种：（1）壁板式：应用最多的地下连续墙形式，用于直线形、圆弧形、折线形墙段。

（2）T形及Π形地下连续墙：适用于基坑开挖深度较大，支撑垂直间距较大的情况。

（3）格形地下连续墙：这是一种将壁板式及T形地下连续墙组合成的结构，靠自重维持墙体的稳定，已用于大型的工业基础。

（4）预应力U形折板地下连续墙：折板是一种空间受力结构，具有刚度大、变形小、能节省材料的新型地下连续墙形式。

地下连续墙技术具有如下优点：施工时震动少，噪声低；能够紧邻相邻的建筑及地下管线施工，对沉降及变形较易控制；墙体刚度大、整体性好，因而结构和地基变形都较小，即可用于超深围护结构，也可用于主体结构；耐久性及抗渗性能较好；可实行逆作法施工，有利于施工安全，并加快施工进度。

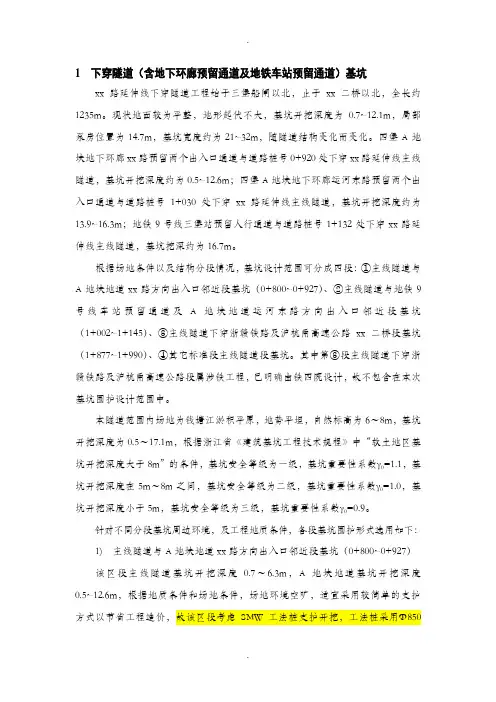

1 下穿隧道（含地下环廊预留通道及地铁车站预留通道）基坑xx路延伸线下穿隧道工程始于三堡船闸以北，止于xx二桥以北，全长约1235m。

现状地面较为平整，地形起伏不大，基坑开挖深度为0.7~12.1m，局部泵房位置为14.7m，基坑宽度约为21~32m，随隧道结构变化而变化。

四堡A地块地下环廊xx路预留两个出入口通道与道路桩号0+920处下穿xx路延伸线主线隧道，基坑开挖深度约为0.5~12.6m；四堡A地块地下环廊运河东路预留两个出入口通道与道路桩号1+030处下穿xx路延伸线主线隧道，基坑开挖深度约为13.9~16.3m；地铁9号线三堡站预留人行通道与道路桩号1+132处下穿xx路延伸线主线隧道，基坑挖深约为16.7m。

根据场地条件以及结构分段情况，基坑设计范围可分成四段：①主线隧道与A地块地道xx路方向出入口邻近段基坑（0+800~0+927）、②主线隧道与地铁9号线车站预留通道及A地块地道运河东路方向出入口邻近段基坑（1+002~1+145）、③主线隧道下穿浙赣铁路及沪杭甬高速公路xx二桥段基坑（1+877~1+990）、④其它标准段主线隧道段基坑。

其中第③段主线隧道下穿浙赣铁路及沪杭甬高速公路段属涉铁工程，已明确由铁四院设计，故不包含在本次基坑围护设计范围中。

本隧道范围内场地为钱塘江淤积平原，地势平坦，自然标高为6～8m，基坑开挖深度为0.5～17.1m，根据浙江省《建筑基坑工程技术规程》中“软土地区基坑开挖深度大于8m”的条件，基坑安全等级为一级，基坑重要性系数γ0=1.1，基坑开挖深度在5m～8m之间，基坑安全等级为二级，基坑重要性系数γ0=1.0，基坑开挖深度小于5m，基坑安全等级为三级，基坑重要性系数γ0=0.9。

针对不同分段基坑周边环境，及工程地质条件，各段基坑围护形式选用如下：1) 主线隧道与A地块地道xx路方向出入口邻近段基坑（0+800~0+927）该区段主线隧道基坑开挖深度0.7～6.3m，A地块地道基坑开挖深度0.5~12.6m，根据地质条件和场地条件，场地环境空旷，适宜采用较简单的支护方式以节省工程造价，故该区段考虑SMW工法桩支护开挖，工法桩采用Φ850三轴水泥搅拌桩，内插700×300×13×24H型钢，桩顶做钢筋混凝土冠梁，第一道支撑采用800×800mm钢筋混凝土支撑，下设Φ609钢管支撑。
