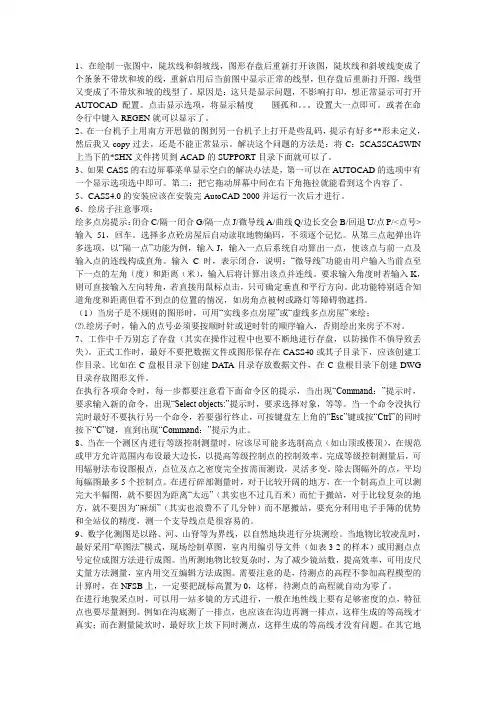

南方测绘软件cass.实际制图

技术纲领 2007年4月 第四章 技术纲领 一，支持软件：CASS6.1软件，AUTOCAD （一）软件的安装： 1. 首先安装AUTOCAD2004或者AUTOCAD2005，安装目录任意选择。 2. 安装“Cass6.1 For AutoCAD2004&2005”，目录必须为默认。（这是原程序，安装好之后是不能运行的）

3. 安装“CASS61升级补丁”程序，目录必须为默认。（这是带有次数限制的破解程序，次数为66次，如果没有安装“取消次数限制程序（超级破解程序）”，那么程序一旦启动到66次，程序将不能再使用，就必须格式化硬盘并安装WINDOWS系统，重新安装AUTOCAD2004和CASS61才能使用，而重新安装程序是无用的）

4. 安装“南方CASS6.1超级破解”程序，这就是“取消次数限制程序”，安装好之后就不再受次数限制了。

（备注：如果软件不是因为次数用完问题而不能使用或者出现意外的问题无法启动 ，重新卸载CASS或者连AUTOCAD一并卸载，然后重新安装即可正常使用。）

（二）CASS6.1软件的使用： 1. 坐标数据文件格式：点号，编码，Y坐标，X坐标，高程；文件类型为“.dat” 2. 每个项目第一次运行CASS6.1时需先设置绘图比例尺（默认的为1：500），当文件存盘后，下次运行就无需再次设置比例尺。

3. 软件基本设置“CASS6.1参数配置”和“AUTOCAD系统配置”（围墙是否封闭为“是”，展点注记为“分置”；绘图区域中使用快捷菜单为“不选”，颜色显示中为“默认”，“选择模式”中的各项选择）

4. 绘制多义线命令“pl”，那么画出的多义线的图层和线型将是“当前图层”和“当前线型”，

5. 对象实体分为几种类型：文本，块，线，它们的属性项目列表是不一样的，他们之间也不可能相互转换，即文本型的对象是不能变成线型对象的。

6. 制作块的命令“制作图块”或者是“WBLOCK”‘，也可以用“局部存盘”来实现；图块之间可以按照坐标“插入图块”进行拼接（如果查入失败，就用xref进行插入），这些功能用于接图、编图、分工做图。

7. “批量修改坐标数据”功能可以对数据中的XYH值进行某一常数的统一修改。 8. “打散高程点”和“合成打散的高程注记“可以使高程点和高程注记分离和合成。 9. “展野外测点点号（代码，高程点）“功能可以按照数据文件中的坐标XY将点号、编码、高程展到绘图区域中。 10. “批量分幅“功能，首先要建立分幅网格（按照国家分幅规范），然后对网格的图幅名称进行必要的编辑，然后批量输出，即可得到分幅图，并且分幅图中接图表和图名已经自动生成。

11. 编码（这是每一种对象的唯一身份号码），图层（不同编码、不同的类型的对象都可以归为同一个图层），“图形属性转换”功能下面的各种转换就是在不同属性之间进行转换的。

12. 地形绘制 a) 等高线绘制的笼统过程：建立三角网--＞编辑三角网--＞绘制等高线--＞根据等高线对三角网进行编辑（反反复复，参考等高线编辑三角网，在等高线和三角网之间切换，直到满意为止）--＞用拟合线型绘制等高线--＞手工拉动拟合线--＞删除伪节点（0.02的阀值）--＞剪断过公路、房屋等地物的等高线--＞标高注记（等高线注记）、示坡线注记--＞将首曲线和记曲线分到不同的图层--＞按照图层修改线宽。（原则一：花1天编三角网，1天半出来正确的等高线；花1小时编辑网，2天出来的等高线还是错误的；原则二：三角网和等高线之间的关系是严密的逻辑关系，错误的三角网绝对不能用来生等高线）

b) 陡坎绘制：如果陡坎的四周有等高线，那么在绘制陡坎的时候，就必须同时在高程点不足够密的坎下，坎上人工加高程点，而不是留在最后编辑三角网的时候来加。

c) 陡坎测量：坎头、坎尾必须坎上坎下进行高程点测量或者量取坎高并注明清楚；如果陡坎只有几米长，坎中可不必进行坎上坎下测量，如果坎比较长，而且有转弯，那么坎中的坎上坎下必须有足够的高程点或者坎高信息；即使坎子很直，但坎头和坎尾的高程变化很较大，坎中也必须进行坎上坎下的测量。

d) 加高程点命令“G”，不追加到数据文件，只要在图面上有高程即可；高程值输入的根据有：根据坎高、前后坎高内插、前后高程内插。

e) 生成三角网：有“数据文件生成”和“图面高程点生成”两种，一般情况下等高线都是分片来生成，所以首先都在图面上编辑好足够的高程点，然后用“图面高程点生成”来生成。

f) 初步三角网编辑：这是绘制等高线的核心技术，原则为“三角网不能跨越地性线连接”即地性线两边的高程点不能连接进行内插（地性线：山脊线、山脚线、陡坎、沟心线等）。充分利用的功能有：三角网复制（任意复制一个三角网，然后将其三个端点移动到对应的高程点上）、捕捉（CAD提供的捕捉功能，是按照电脑屏幕的像素范围来进行，达到精确定位。当拉动三角网的顶点到高程点时，只允许打开圆心捕捉）、重组（通过1次重组甚至2次重组，可以达到三角网正确连接的效果）、删除三角网（直接输入e命令对三角网进行删除）、加高程点“g”，“删除三角网顶点”。达到的效果：坎上连坎上，坎下连坎下，坎中的上下不连三角网，但坎头和坎尾两个端点坎上和坎下要相连，形成一个坎下三角网。

g) 完善三角网：用不光滑的折线生成等高线，对照等高线进行三角网的编辑（检查高程错误的高程点、检查遗漏的三角网、连错的三角网等）；删除等高线，保存修改后的三角网结果，重新绘制等高线，如此反复。 h) 绘制等高线：决定三角网的正确性后，用3次B样条线绘制等高线，然后对等高线进行编辑。

i) 编辑等高线：对拟合后的等高线进行编辑，但如果要打断就必须先将其变成“不拟合”才能打断，否则文件容量会大大增加。利用到的功能：“等高线局部替换”、拉节点、复合线内加点、复合线删点。等高线编辑好后，利用“删除复合线多余点（阀值为0.02）”，然后将计曲线和首曲线的图层分开，宽度分别为0.15mm和0。

j) “等高线过滤“功能，用来对0.5米等高距的等高线变成1米等高距的等高线，常用在1：500转1：2000中使用。

k) “等高线内插“功能，用来在两根有高程信息的等高线之间内插若干根等高线并自动赋上高程值。

l) 等高线一般为闭合圆滑曲线，当遇坎时坎上的等高线要接坎，坎下的等高线要接到坎的示坡线边，而不是接到坎顶。

m) 坎下的田埂，要接到坎的示坡线边，而不是接到坎顶，坎上的田埂要接到坎顶，坎与坎相交或其他线状地物与坎相交时时也要按具体情况参照田埂的处理方法来处理。

n) 沟，小路过坎时要将坎断开。 o) 注意加等高线注记和示坡线。 p) 遇小路、电线沟的等高线可不必断开，但遇围墙、房屋、坎等地物时一定要断开。 q) 等高线过于密集（相邻两根计曲线之间距离补超过1米）时，可不绘首曲线（1：500）。其它比例尺可一次类推。

13. 地物绘制 a) 围墙必须封口，短围墙中间必须有围墙短线。一般砖围墙宽度统一采用0.3，较宽的土围墙采用0.5或实际宽度。

b) 阳台、门顶、廊房等拐角处必须实交。处理方法可将虚线打散。 c) 注意简单房屋斜线方向，原则是左低右高。 d) 道路1-3米宽的为乡村路，3米以上的为大车路，乡村路和大车路均需注明路面材料，同时注意阳光法则。等级公路除注明路面材料外，还须注明路名、去向等。

e) 单线沟水流方向采用交通设施中的不依比例尺涵洞表示，如果单线沟沿坎下走，需将沟进行适当位移，避免沟与坎打架。

f) 塘坎，沟坎要与地形的坎区别开，颜色为四号色。 g) 不依比例涵洞中间虚线可不用表示， h) 高压线、低压线、通讯线在居民地外都必须连线；在居民地内低压线、通讯现可不必连线，只给定方向即可，但高压线仍须连线。低压线、通讯线接房屋时房屋一边必须右方向线。

i) 地物，村庄跨图幅时，各图幅中必须都有有相应注记，水沟跨图幅时各图幅均须有方向。 14. 注记 a) 文字注记一定要放在地物如房子、温室、道路中间，大面积文字注记还要注意文字注记的整齐。

b) 植被注记密度1：500为20，1：1000为30，1：2000为40。 c) 注记字体、文字大小要统一。高程点、等高线注记字高为1.0；房屋、路面材料，植被名称等注记字高1.2；主要路名，山名，河流名字高为1.4，工矿企业名称注记字高为1.6；村庄名注记字高为1.8。字体高宽比为1。

d) 文字注记颜色一般为白色（7号色），水系、河流注记颜色为四号色，等高线注记颜色为34号色。

15. 地物、注记压盖 对地物、注记压盖的处理原则上以图面最终清晰能不压盖就不压盖，必要时避重就轻。 a) 植被符号、高程点等压盖方格网、管线设施时必须将注记、植被符号进行移动。 b) 植被符号、地物、高程点等相互压盖时可将植被符号和高程点进行移动。 c) 植被符号，高程点压盖等高线时，可将植被符号、高程点进行必要移动。 16. 分幅与接边 a) 分幅后每幅图图框外的地物必须删除，出图框的高程点注记根据高程点的具体位置进行删除或移动。 b) 接边处植被必须统一，原则是以较大面积的植被为准。 c) 跨图幅的房屋、温室等建筑物图幅两边均要进行注记。 d) 坎、斜坡的示坡线，等出图幅的可不必删除。 e) 电力线、通讯线箭头出图幅时可不必删除。 17.快捷命令 快捷命令简码表 命令 命令简码 命令 命令简码 命令 命令简码 删 除 e 打断 bk 同码绘制 f 复合线加点 y 延长 ex 加入实体编码 s 复合线删点 sd 偏移 of 注记高程点 g 等高线局部修改 dg 拷贝 c 清理图层 tt

重新生成 rr 插入图块 a 数据刷新 re 线型换向 h 系统变量设置命令：辅助图像设置命令dragmode(设置为自动A)，展点号命令ddptype，

二，地形图测量 测绘成图程序： A（野外测图）：以正确、默契、安静、快速为原则。
