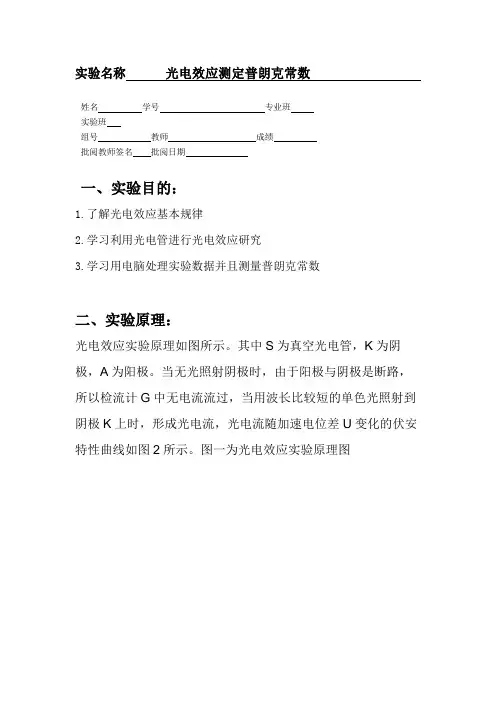

实验名称光电效应测定普朗克常数姓名学号专业班实验班组号教师成绩批阅教师签名批阅日期一、实验目的：1.了解光电效应基本规律2.学习利用光电管进行光电效应研究3.学习用电脑处理实验数据并且测量普朗克常数二、实验原理：光电效应实验原理如图所示。
其中S为真空光电管，K为阴极，A为阳极。
当无光照射阴极时，由于阳极与阴极是断路，所以检流计G中无电流流过，当用波长比较短的单色光照射到阴极K上时，形成光电流，光电流随加速电位差U变化的伏安特性曲线如图2所示。
图一为光电效应实验原理图从图二可以看出：①：光电流与入射光强的关系②：光电子初动能与入射频率之间的关系③：光电效应有光电阈存在确定遏止电压有两种方法，分别为：①：交点法②：拐点法三、实验仪器：光电管,光源（汞灯）,滤波片组（577.0nm,546.1nm,435.8nm,404.7nm,365nm滤波片，50%、25%，10%的透光片）。
光电效应测试仪包括：直流电源、检流计（或微电流计）、直六、实验数据处理：1. 完整伏安特性曲线2.Origin拟合作图3.用365nm光计算普朗克常数和对应误差波长/nm 频率/Hz 频率（*10^14Hz）截止电压（V）斜率h E577 5.19584E+14 5.196 0.20 0.4579 7.33556E-34 11% 546.1 5.48984E+14 5.490 0.34435.8 6.8793E+14 6.879 0.92404.7 7.40796E+14 7.408 1.20365 8.2137E+14 8.214 1.604.入射光强和饱和光电流示意图七：思考题：1. 测定普朗克常数的关键是什么？怎样根据光电管的特性曲线选择合适的测定遏止电压的方法。
答：用光电效应方法测量普朗克常量的关键在于获得单色光、测得光电管的伏安特性曲线和确定遏止电位差值。
由于存在阳极光电效应所引起的反向电流和暗电流，所以测得的电流值，实际上包括上述两种电流和由阴极光电效应所产生的正向电流三个部分，所以伏安曲线并不与U轴相切。

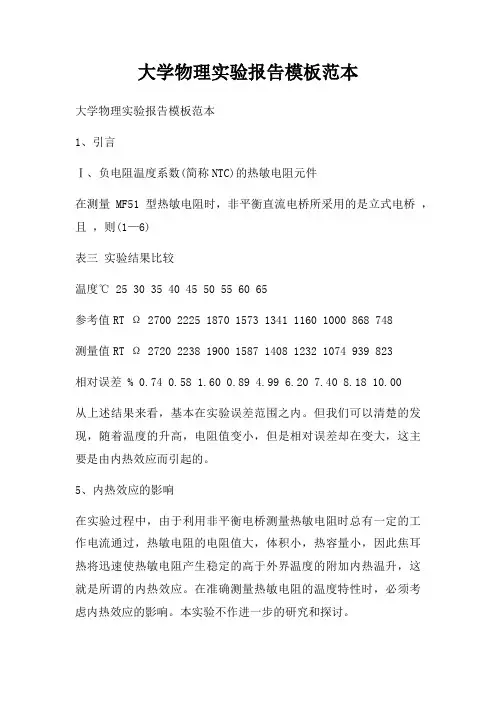

大学物理实验报告模板范本
大学物理实验报告模板范本
1、引言
Ⅰ、负电阻温度系数(简称NTC)的热敏电阻元件
在测量MF51型热敏电阻时，非平衡直流电桥所采用的是立式电桥，且，则(1—6)
表三实验结果比较
温度℃ 25 30 35 40 45 50 55 60 65
参考值RT Ω 2700 2225 1870 1573 1341 1160 1000 868 748
测量值RT Ω 2720 2238 1900 1587 1408 1232 1074 939 823
相对误差 % 0.74 0.58 1.60 0.89 4.99 6.20 7.40 8.18 10.00
从上述结果来看，基本在实验误差范围之内。
但我们可以清楚的发现，随着温度的升高，电阻值变小，但是相对误差却在变大，这主要是由内热效应而引起的。
5、内热效应的影响
在实验过程中，由于利用非平衡电桥测量热敏电阻时总有一定的工作电流通过，热敏电阻的电阻值大，体积小，热容量小，因此焦耳热将迅速使热敏电阻产生稳定的高于外界温度的附加内热温升，这就是所谓的内热效应。
在准确测量热敏电阻的温度特性时，必须考虑内热效应的影响。
本实验不作进一步的研究和探讨。
6、实验小结
通过实验，我们很明显的可以发现热敏电阻的阻值对温度的变化是非常敏感的，而且随着温度上升，其电阻值呈指数关系下降。
因而可以利用电阻—温度特性制成各类传感器，可使微小的温度变化转变为电阻的变化形成大的信号输出，特别适于高精度测量。
又由于元件的体积小，形状和封装材料选择性广，特别适于高温、高湿、振动及热冲击等环境下作温湿度传感器，可应用与各种生产作业，开发潜力非常大。
大学物理实验报告（精选8篇）大学物理实验报告（精选8篇）在现实生活中，越来越多人会去使用报告，我们在写报告的时候要注意逻辑的合理性。
那么，报告到底怎么写才合适呢？下面是小编整理的大学物理实验报告，希望对大家有所帮助。
大学物理实验报告篇1实验目的：通过演示来了解弧光放电的原理实验原理：给存在一定距离的两电极之间加上高压，若两电极间的电场达到空气的击穿电场时，两电极间的空气将被击穿，并产生大规模的放电，形成气体的弧光放电。
雅格布天梯的两极构成一梯形，下端间距小，因而场强大(因)。
其下端的空气最先被击穿而放电。
由于电弧加热（空气的温度升高，空气就越易被电离,击穿场强就下降），使其上部的空气也被击穿，形成不断放电。
结果弧光区逐渐上移，犹如爬梯子一般的壮观。
当升至一定的高度时，由于两电极间距过大，使极间场强太小不足以击穿空气，弧光因而熄灭。
简单操作：打开电源，观察弧光产生。
并观察现象。
（注意弧光的产生、移动、消失）。
实验现象：两根电极之间的高电压使极间最狭窄处的电场极度强。
巨大的电场力使空气电离而形成气体离子导电，同时产生光和热。
热空气带着电弧一起上升，就象圣经中的雅各布（yacob以色列人的祖先)梦中见到的天梯。
注意事项：演示器工作一段时间后，进入保护状态，自动断电，稍等一段时间，仪器恢复后可继续演示，实验拓展：举例说明电弧放电的应用大学物理实验报告篇2一、实验目的：1、用热分析法（步冷曲线法）测绘Zn-Sn二组分金属相图；2、掌握热电偶测量温度的基本原理。
二、实验原理：概述、及关键点1、简单的二组分金属相图主要有几种？2、什么是热分析法？步冷曲线的线、点、平台各代表什么含义？3、采用热分析法绘制相图的关键是什么？4、热电偶测量温度的基本原理？三、实验装置图（注明图名和图标）四、实验关键步骤：不用整段抄写，列出关键操作要点，推荐用流程图表示。
五、实验原始数据记录表格（根据具体实验内容，合理设计）组成为w(Zn)=0.7的样品的温度-时间记录表时间τ/min 温度 t/oC开始测量 0 380第一转折点第二平台点结束测量六、数据处理（要求写出最少一组数据的详细处理过程）七、思考题八、对本实验的体会、意见或建议（若没有，可以不写）（完）1.学生姓名、学号、实验组号及组内编号；2.实验题目：3.目的要求：（一句话简单概括）4.仪器用具: 仪器名称及主要规格（包括量程、分度值、精度等）、用具名称。
大学物理实验报告精选10篇大学物理实验报告精选10篇在经济发展迅速的今天，报告与我们的生活紧密相连，其在写作上有一定的技巧。
写起报告来就毫无头绪？下面是小编为大家收集的大学物理实验报告，欢迎阅读，希望大家能够喜欢。
大学物理实验报告1摘要：简要说明了大学物理实验的重要地位和实验预习的重要性。
详细介绍如何做好大学物理实验课程的实验预习，包括预习要求、预习重点、设计性实验的预习、预习报告的内容；并以“拉伸法测量钢丝杨氏模量”这一实验项目为例，具体说明了怎样做好实验预习。
一、大学物理实验的重要地位大学物理实验是高等理工科院校对学生进行科学实验基本训练的必修基础课程，是本科生接受系统实验方法和实验技能训练的开端。
大学物理实验覆盖面广，具有丰富的实验思想、方法、手段，同时能提供综合性很强的基本实验技能训练，是培养学生科学实验能力、提高科学素质的重要基础。
在培养学生严谨的治学态度、活跃的创新意识、理论联系实际和适应科技发展的综合应用能力等方面，大学物理实验具有其他实践类课程不可替代的作用。
二、大学物理实验的预习要求与理论课程不同，实验课程的特点是学生在教师的指导下自己动手，独立完成实验任务。
所以实验预习尤其重要。
上课时教师要检查实验预习情况，评定实验预习成绩。
没有预习的学生不能做实验。
实验预习的目的是全面认识和了解所要做的实验项目。
因此，要求在预习时应理解实验原理，了解实验仪器和实验方法，明确实验任务，写出简单的预习报告。
（1）明确实验任务要明确实验中需要测量哪些物理量，每个待测量又分别需要什么实验仪器和采用什么实验方法来测量。
（2）清楚实验原理要理解实验基本原理。
例如，电位差计精确测量电压实验用到补偿法原理进行定标，应该理解补偿电路的特点，什么是定标，定标的作用以及如何利用补偿电路定标；电位差计测量的主要误差来源，怎样减小误差。
（3）了解实验仪器要初步了解实验仪器，通过预习知道需要使用哪些仪器，并对仪器的相关知识进行初步学习，特别是仪器的结构功能、操作要领、注意事项等。
