测回法观测水平角

Ⅲ.测回法观测水平角实验报告一、目的与要求（1）了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。

（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。

（3）掌握测回法观测水平角的观测顺序、记录和计算方法。

二、计划与设备（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。

实验小组有5人组成。

（2）实验设备为DJ6光学经纬仪1台，记录纸2张及相关辅助设备。

三、方法与步骤（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。

（2）对经纬仪的操作①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。

稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。

对于有红外设备的仪器应当使红外线对准测站点。

②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动90°，再转动第三只螺旋，使气泡居中。

如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。

③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。

④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。

等待仪器显示屏上读数稳定，读取相关读数。

（3）测回法观测水平角①度盘配置设共测n个测回，则第i个测回的度盘位置为略大于（i-1）180°/n°转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。

②一测回观测盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标B，读取读数记b1；计算上半测回角值β左=b1-a1。

测回法观测水平角的步骤
1.准备工作
（1）校准仪器，确保仪器的精度可用。

（2）校准测量设备，如水准仪、真水准仪等，确保设备的精确度。

（3）熟悉测量方法，确定测量路线，妥善布置基站，清楚理解测量方法和方法的实施细节。

（4）准备需要的仪器和耗材。

2.地面复测
（1）复测前：组织实施专业人员到基站进行实测，比对内置罗盘示值与实际示值，确定与实测数据一致后，再开始基站及起点观测；
（2）复测中：根据测量方法的要求，从安全、精确的角度准确实施测量，使测量数据精确；
（3）复测后：根据测量原理，利用指定的计算方法，快速准确计算出水平角的值，对出现的偏差和误差进行分析和调整，求出最终结果。

3.记录数据
经过测量后，应当记录所得到的数据，安装布置测量数据的记录表，以便更好的检查和检验，确保最终的测量结果准确可靠。

- 1 -。

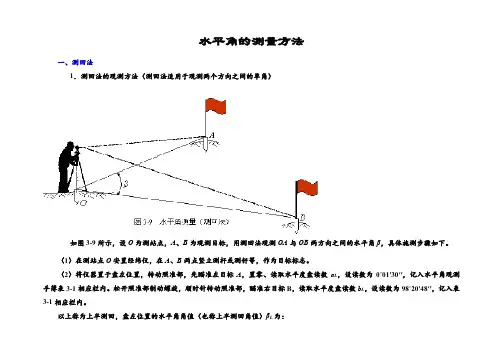

水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图3-9所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。

（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。

（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，置零、读取水平度盘读数a L，设读数为0˚01′30″，记入水平角观测手簿表3-1相应栏内。

松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b L，设读数为98˚20′48″，记入表3-1相应栏内。

以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL为：βL=b L－a L=98˚20′48″－0˚01′30″=98˚19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数b R，设读数为278˚21′12″，记入表3-1相应栏内。

松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a R，设读数为180˚01′42″，记入表3-1相应栏内。

以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR为：βR=b R－a R=278˚21′12″－180˚01′42″=98˚19′30″上半测回和下半测回构成一测回。

表3-1 测回法观测手簿测站竖盘位置目标水平度盘读数半测回角值一测回角值各测回平均值备注°′″°′″°′″°′″第一测回O 左A0 01 3098 19 1898 19 2498 19 30B98 20 48右A180 01 4298 19 30B278 21 12第二测回O 左A90 01 0698 19 3098 19 36B188 20 36右A270 00 5498 19 42B8 20 366OABβ均值作为一测回角值β。

在本例中，上、下两半测回角值之差为：△β=βL －βR =98˚19′18″－98˚19′30″=－12″一测回角值为：98˚19′18″+98˚19′30″98˚19′24″将结果记入表3-1相应栏内。

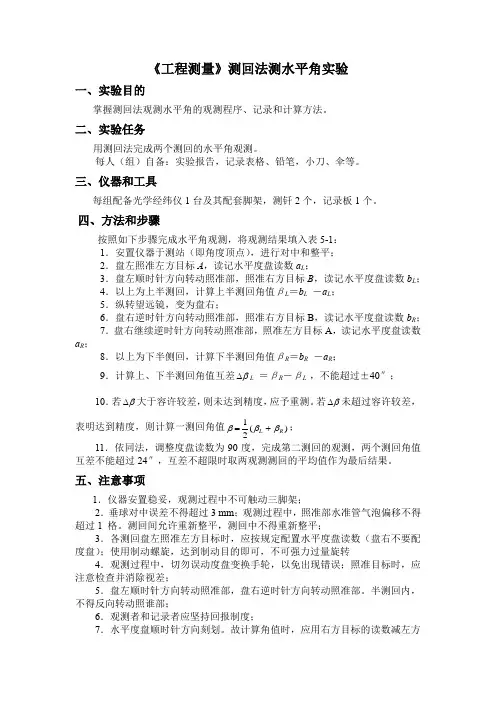

《工程测量》测回法测水平角实验一、实验目的掌握测回法观测水平角的观测程序、记录和计算方法。

二、实验任务用测回法完成两个测回的水平角观测。

每人（组）自备：实验报告，记录表格、铅笔，小刀、伞等。

三、仪器和工具每组配备光学经纬仪1台及其配套脚架，测钎2个，记录板1个。

四、方法和步骤按照如下步骤完成水平角观测，将观测结果填入表5-1：1．安置仪器于测站（即角度顶点），进行对中和整平；2．盘左照准左方目标A ，读记水平度盘读数a L ；3．盘左顺时针方向转动照准部，照准右方目标B ，读记水平度盘读数b L ；4．以上为上半测回，计算上半测回角值βL ＝b L －a L ；5．纵转望远镜，变为盘右；6．盘右逆时针方向转动照准部，照准右方目标B ，读记水平度盘读数b R ；7．盘右继续逆时针方向转动照准部，照准左方目标A ，读记水平度盘读数a R ；8．以上为下半侧回，计算下半测回角值βR ＝b R －a R ；9．计算上、下半测回角值互差β∆L ＝βR －βL ，不能超过±40″；10．若β∆大于容许较差，则未达到精度，应予重测。

若β∆未超过容许较差，表明达到精度，则计算一测回角值)(21R L βββ+=； 11．依同法，调整度盘读数为90度，完成第二测回的观测，两个测回角值互差不能超过24″，互差不超限时取两观测测回的平均值作为最后结果。

五、注意事项1．仪器安置稳妥，观测过程中不可触动三脚架；2．垂球对中误差不得超过3 mm ；观测过程中，照准部水准管气泡偏移不得超过1 格。

测回间允许重新整平，测回中不得重新整平；3．各测回盘左照准左方目标时，应按规定配置水平度盘读数（盘右不要配度盘）；使用制动螺旋，达到制动目的即可，不可强力过量旋转4．观测过程中，切勿误动度盘变换手轮，以免出现错误；照准目标时，应注意检查并消除视差；5．盘左顺时针方向转动照准部，盘右逆时针方向转动照准部。

半测回内，不得反向转动照谁部；6．观测者和记录者应坚持回报制度；7．水平度盘顺时针方向刻划。
