《建筑工程测量》测回法观测水平角一、测回法的观测步骤水平角观测方法根据观测目标的多少以及工作要求的精度确定,常用的有测回法和方向观测法两种。
测回法是观测水平角的一种最基本方法,常用于观测两个方向的单角。
如图1所示,为了测出β的角度,观测步骤如下:图1 测回法测水平角(1)在测站A点安置仪器,对中、整平。
(2)用盘左位置(竖直度盘在望远镜左侧,又称正镜)瞄准目标B,读取水平度盘读数b1,设为0°10'24″。
(3)松开水平制动螺旋,顺时针转动照准部,瞄准目标C,读取水平读盘读数c1,设为60°10'30″;第二、三步称为上半测回,角值为右目标读数减左目标读数,即β1=c1-b1=60°10'30″-0°10'24″=60°00'06″(4)纵转望远镜成盘右位置(竖直度盘在望远镜右侧,又称倒镜),瞄准C 目标,读取读数c2,设为240°10'24″。
(5)逆时针方向旋转照准部再次瞄准B目标,读取读数b2,设为180°10'30″。
第四、五步称为下半测回,同法计算水平角,即β2=c2-b2=240°10'24″-180°10'30″=59°59'54″上下半测回合称为一测回。
一测回的角值为两半测回角值的平均数。
即β=12(β1+β2)=60°00'00″二、测回法的记录与计算测回法测角记录和计算见表3-1。

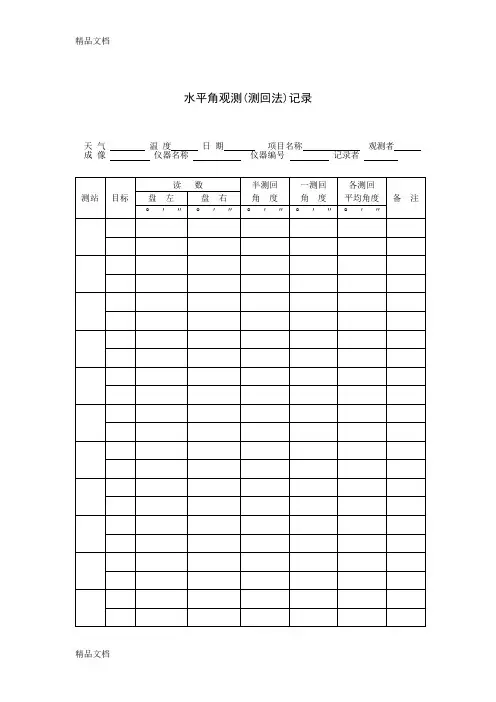

表3-1 测回法测角记录测站度盘位置目标水平度盘读数(°' ″)半测回水平角(°' ″)一测回水平角(°' ″)A 盘左B0 10 2460 00 0660 00 00C60 10 30盘右B180 10 3059 59 54C240 10 24半测回角值等于右方目标C读数减去左方目标B读数，一般上下半测回角值之差不得超过±40″,若符合要求，上下半测回平均值作为一测回水平角值，若超过此限,应重新观测。
水平角的测量方法一、测回法1．测回法的观测方法（测回法适用于观测两个方向之间的单角）如图3-9所示，设O为测站点，A、B为观测目标，用测回法观测OA与OB两方向之间的水平角β，具体施测步骤如下。
（1）在测站点O安置经纬仪，在A、B两点竖立测杆或测钎等，作为目标标志。
（2）将仪器置于盘左位置，转动照准部，先瞄准左目标A，读取水平度盘读数a L，设读数为0˚01′30″，记入水平角观测手簿表3-1相应栏内。
松开照准部制动螺旋，顺时针转动照准部，瞄准右目标B，读取水平度盘读数b L，设读数为98˚20′48″，记入表3-1相应栏内。
以上称为上半测回，盘左位置的水平角角值（也称上半测回角值）βL为：βL=b L－a L=98˚20′48″－0˚01′30″=98˚19′18″（3）松开照准部制动螺旋，倒转望远镜成盘右位置，先瞄准右目标B，读取水平度盘读数b R，设读数为278˚21′12″，记入表3-1相应栏内。
松开照准部制动螺旋，逆时针转动照准部，瞄准左目标A，读取水平度盘读数a R，设读数为180˚01′42″，记入表3-1相应栏内。
以上称为下半测回，盘右位置的水平角角值（也称下半测回角值）βR为：βR=b R－a R=278˚21′12″－180˚01′42″=98˚19′30″上半测回和下半测回构成一测回。
表3-1 测回法观测手簿（4）对于DJ6型光学经纬仪，如果上、下两半测回角值之差不大于±40″，认为观测合格。
此时，可取上、下两半测回角值的平均值作为一测回角值β。
在本例中，上、下两半测回角值之差为：△β=βL－βR=98˚19′18″－98˚19′30″=－12″一测回角值为：98˚19′18″+98˚19′30″98˚19′24″将结果记入表3-1相应栏内。
注意：由于水平度盘是顺时针刻划和注记的，所以在计算水平角时，总是用右目标的读数减去左目标的读数，如果不够减，则应在右目标的读数上加上360˚，再减去左目标的读数，决不可以倒过来减。

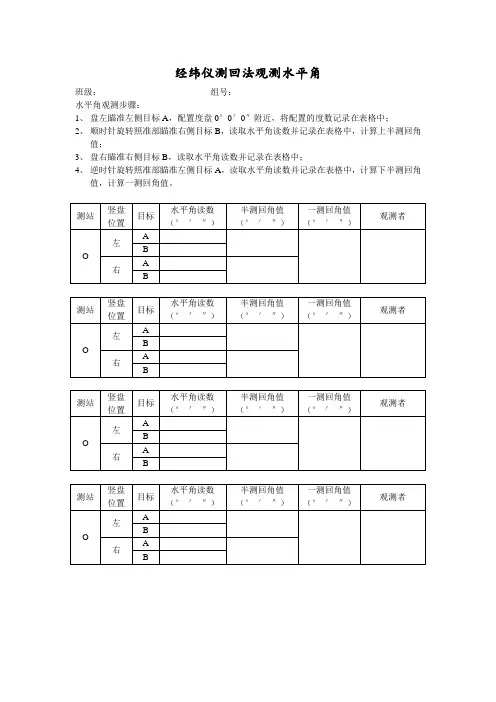

验六测回法观测水平角一、目的：掌握测回法观测水平角的观测顺序、记录和计算方法。
二、要求：1．每步操作必须抓住要领，循序进行，学习正确的、良好的操作方法，树立按规范细则进行工作的观念。
2．每人观测两个测回，半测回角值之差≤36''，各测回角值之差≤24''。
三、仪器工具：J6经纬仪，三脚架，记录板。
四、实验时间：1~2学时。
五、方法与步骤：1．在给定的测站上安置仪器，进行对中和整平。
任选二个目标（如A、B目标，在墙上已用油漆标好）。
2．第一个测回观测：盘左：瞄准左目标A，用度盘变换手轮把度盘配置在零度附近(注意：大于0°)，读取水平度盘读数a左，记入观测手簿；松开照准部制动螺旋，顺时针转动，瞄准右目标B，读取水平盘读数b左，记入观测手薄，计算上半测回角值β左=b 左－a左。
盘右：瞄准右目标B，读取水平度盘读数b右，记薄；逆时针转动照准部，瞄准左目标A点，读取水平度盘读数a右，记薄。
计算下半测回角值β右=b右－a 右。
检查上、下半测回角值之差是否超限，计算一测回角值β。
β=1/2(β左+β右)3．第二个测回观测：方法同第一个测回，不同的是盘左时，瞄准起始目标A时，应用度盘变换手轮把度盘配置在90°附近。
4．测站观测完毕后，当即检查各测回角值互差是否超限，计算平均角值。
六、注意事项：1．瞄准目标时，尽可能瞄准其底部，以减少目标倾斜引起的误差。
2．同一测回观测时，切勿误动度盘变换手轮，以免发生错误。
3．观测过程中若发出气泡偏移超过一格时，应重新整平重新测回。
4．计算半测回角值时，当右目标读数b小于左目标读数a时，则右目标读数加上360°再减去左目标读数，切勿倒过来减。
5．秒数不得随意改，否则应重新观测。
6．三脚架不应过高过低，望远镜约与眼睛同高。
7．为了测角准确，三脚架应当安置平稳，将其脚尖踩入土中，中心连接螺旋拧紧要适宜。
观测者的动作要轻而稳，不能用手压扶仪器。
